拆解报告：Anker Soudcore 无线充电蓝牙音箱（A3300P）

发表于 5年以前 | 总阅读数：752 次

此前充电头网拆解过安克旗下的多款无线充，包括Anker 5W无线充电器、ANKER PowerWave 7.5 Pad 无线充电器、ANKER PowerWave 7.5 Stand立式无线充电器、Anker PowerWave Pad with Watch Holder手机及手表支架二合一无线充电器，今天要为大家带来的则是这款Anker Soudcore 无线充电蓝牙音箱新品的开箱拆解。

一、Anker Soudcore 无线充电蓝牙音箱开箱

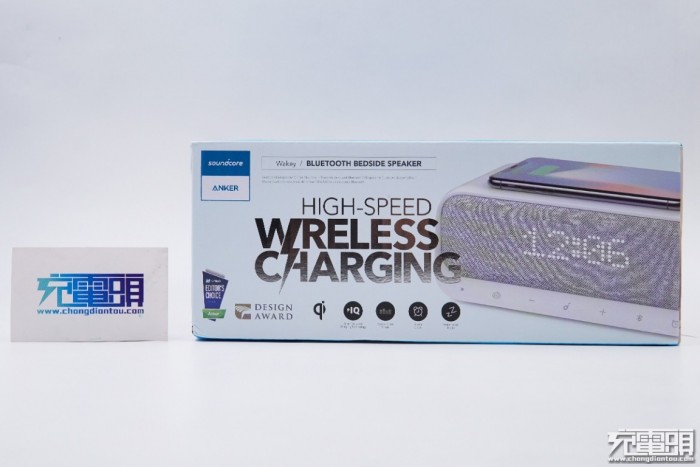

白色背景长条包装盒，正面大面积印有产品名称和实物图。左下角有这款产品的荣誉奖项：2018年金点设计奖，以及2019年CES编辑选择奖。

Anker一贯采用纯色简约风包装，从包装风格的转变可以看出这次的产品不一般。

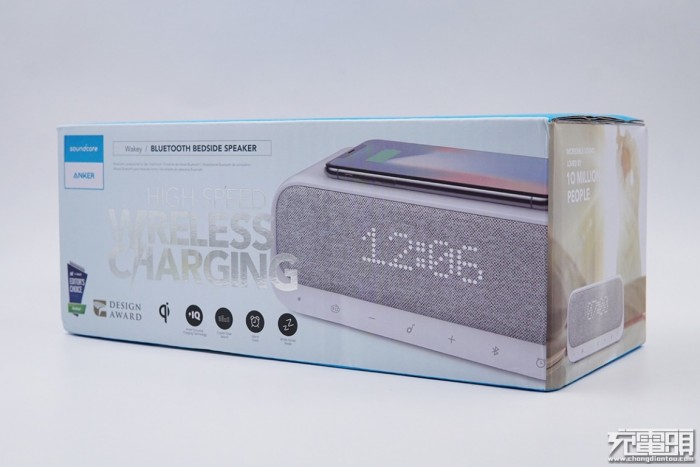

侧面为产品使用场景图。

背面为产品卖点。

产品卖点：支持无线充电，清晰声音，白噪音模式，ANKER独有的POWER IQ技术，带LED显示的闹钟，以及SoundCore APP功能。

另一侧为产品配合App使用的演示画面。

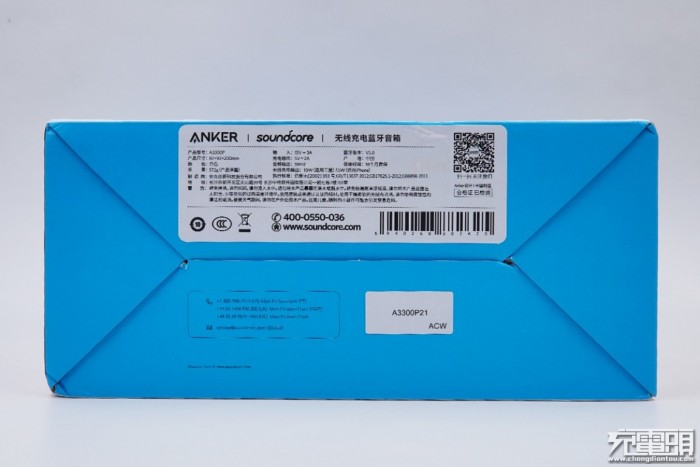

底部贴有产品规格标签。

产品名称：Anker Soudcore 无线充电蓝牙音箱；产品型号：A3300P；产品尺寸：82*92*200mm；颜色：白色；重量：572g（产品净重）；制造商：安克创新科技股份有限公司；输入：15V3A；充电输出：5V2A；音频输出：5W x 2；无线充电输出：10W（适用三星）、7.5W（适用iPhone）。蓝牙版本：V5.0；产地：中国；保修时间：18个月质保。

顶部为Anker标志性的蓝色包装色调。

仔细看的话会发现表面印有一圈圈的同心圆，UV印刷有d字形的产品系列Logo。无论看上去还是摸起来，都很有质感。

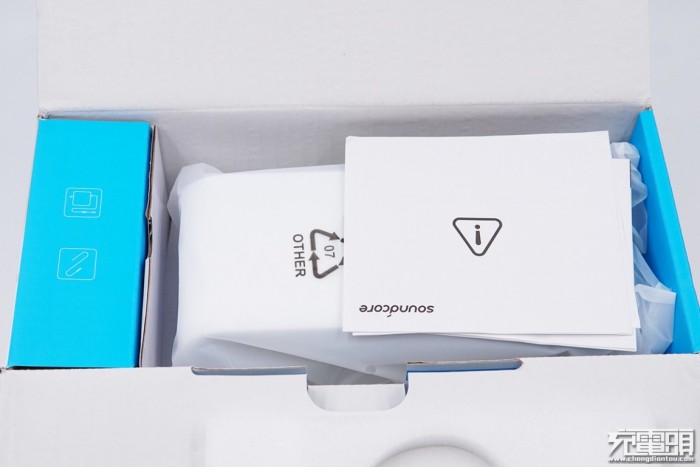

打开包装，产品本体和配件整齐摆放在内格中。

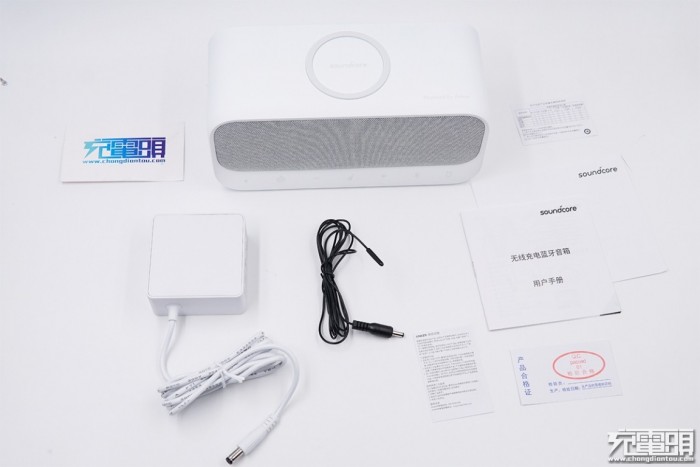

包装内容：Anker Soudcore 无线充电蓝牙音箱、电源适配器、FM收音机天线、说明书、合格证等。

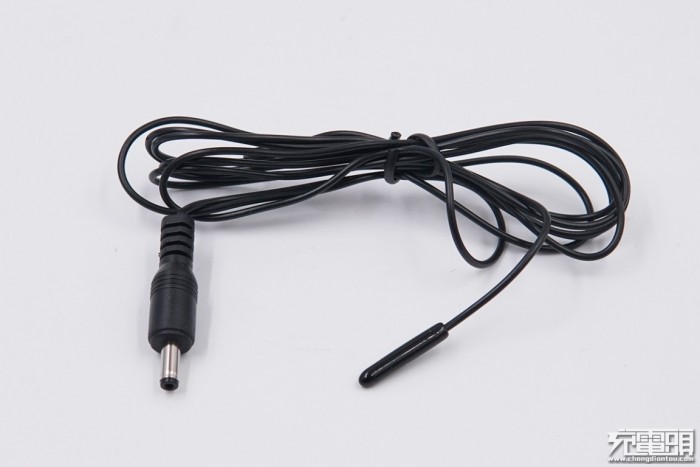

FM收音机天线特写。

电源适配器，采用折叠插脚设计。线材与机身为一体式设计，采用圆形DC接头。

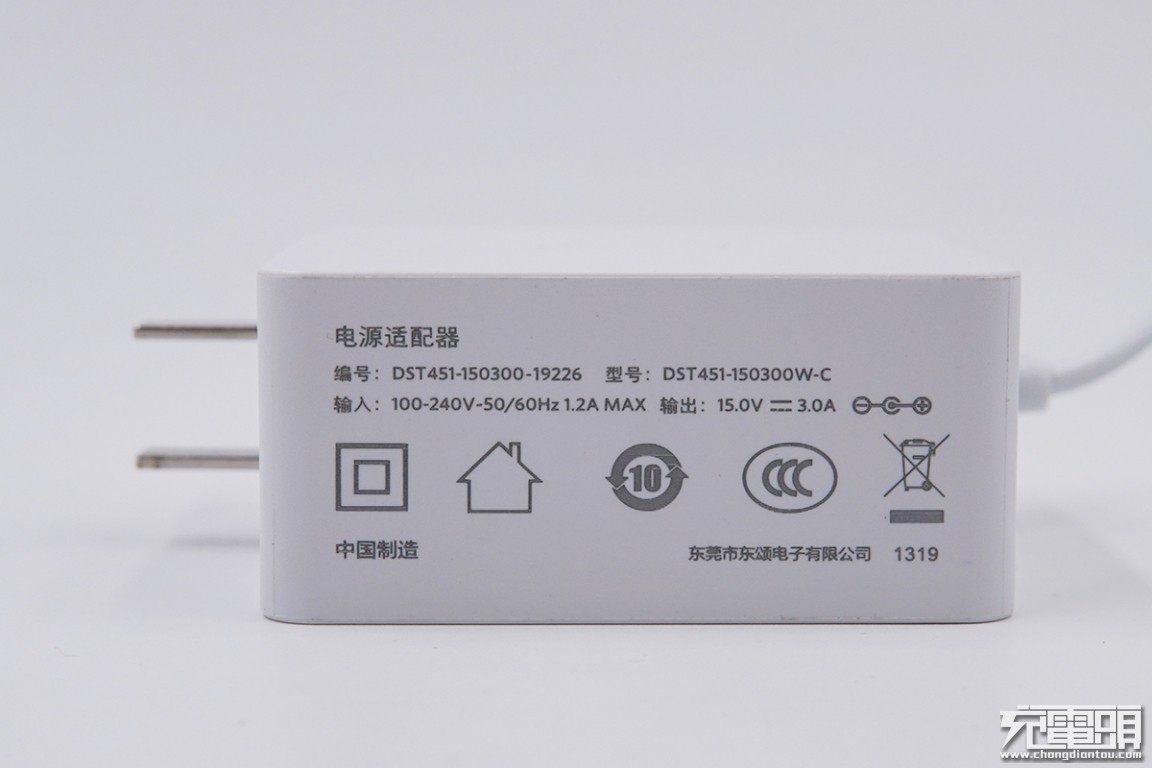

产品型号：DST451-150300W-C；输入：100-240，50-60Hz，1.2A MAX；输出：15V3A；产品通过了3C等各类认证；制造商：东莞市东颂电子有限公司。

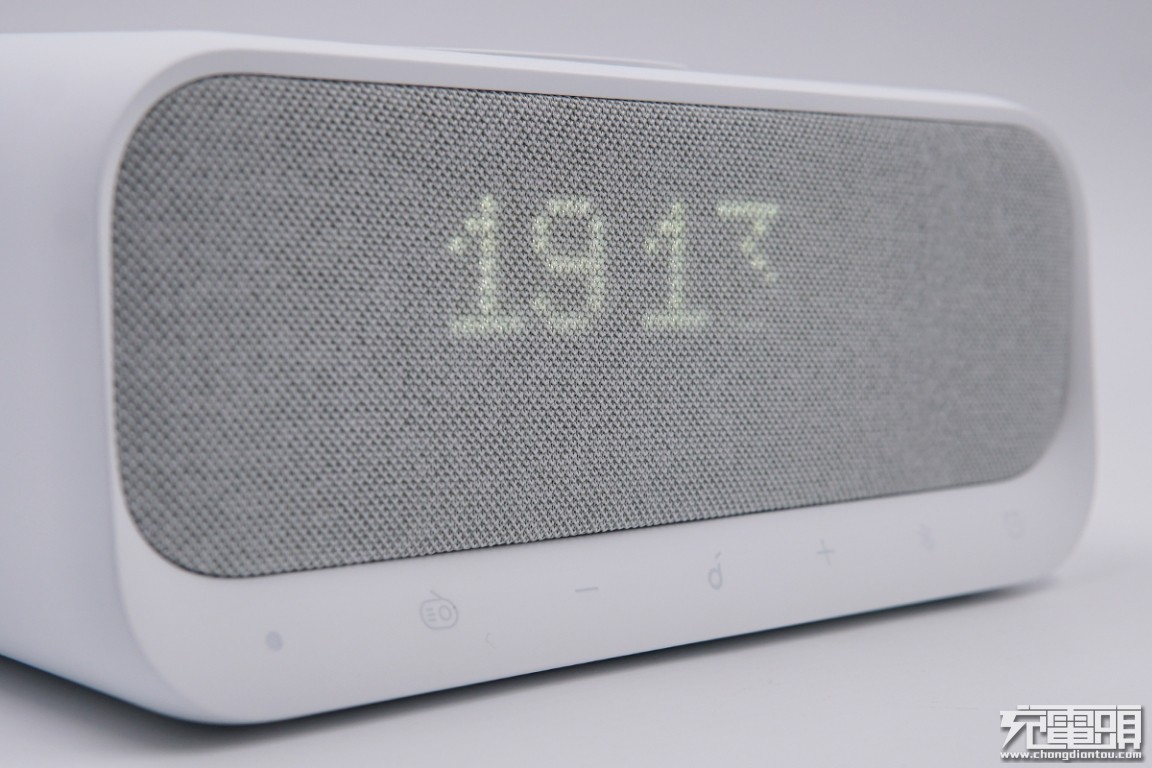

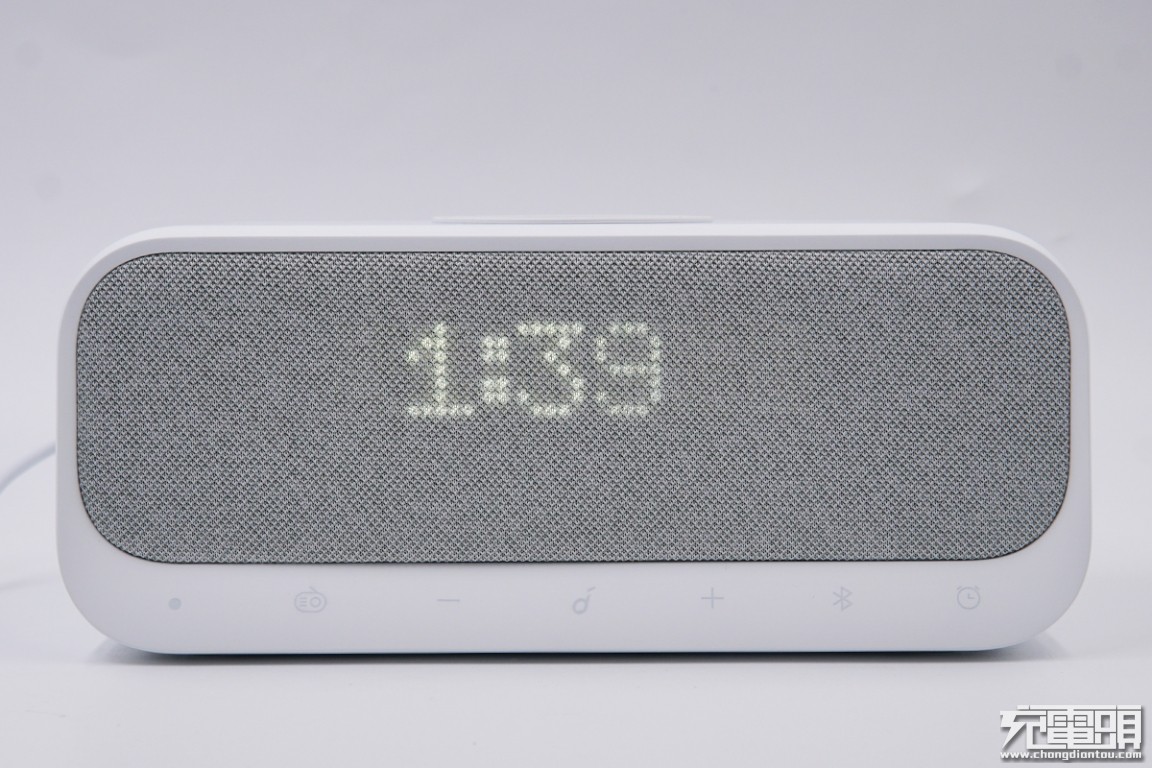

采用哑光肤感质地和柔软布艺面料的拼接，布面网罩后面是LED点阵显示。

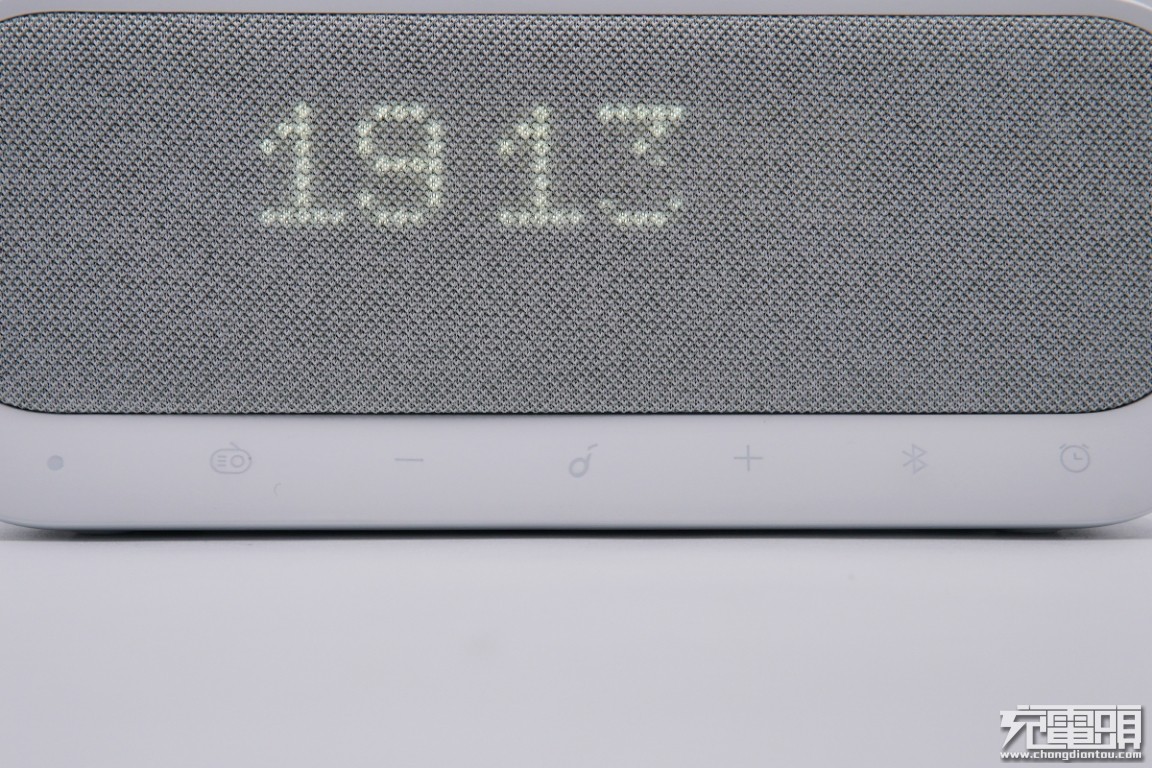

下面是一排触摸按键。

LED显示屏搭载内置传感器，房间变暗时会自动调暗，以免打扰你的睡眠；随着清晨太阳升起，它会再次变亮。你也可以在APP上自由选择屏幕亮度。

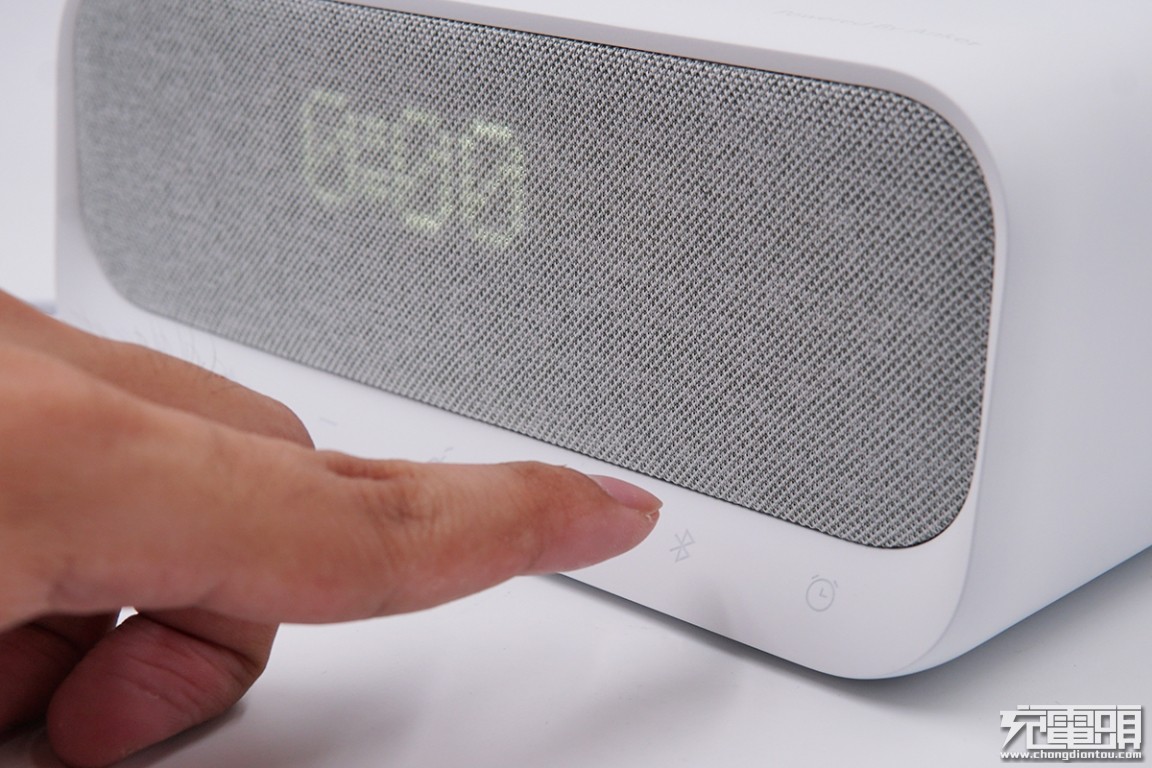

机身按钮操作简便，专属APP设置丰富。机身下方一排按钮，触摸即可启用相应功能。

日常使用中，机身触摸栏就完全够用了。可以通过它打开蓝牙连接、FM收音机、增大或减小音量、关掉闹钟等。

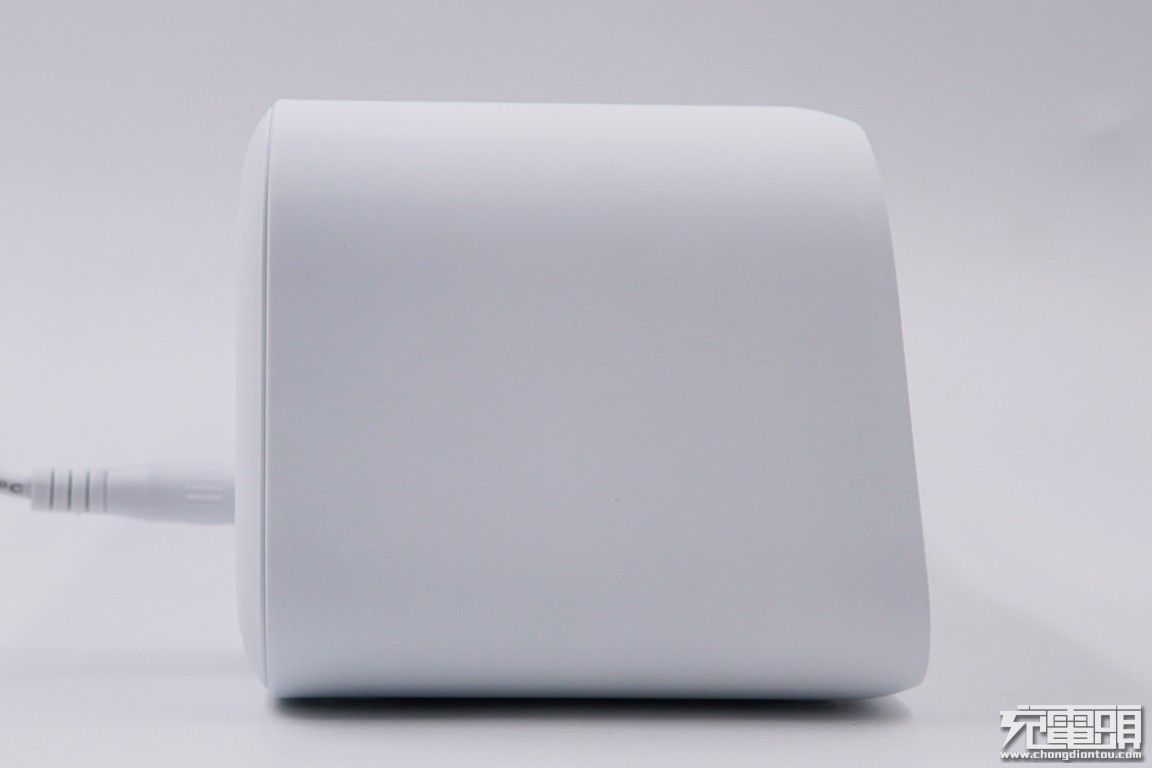

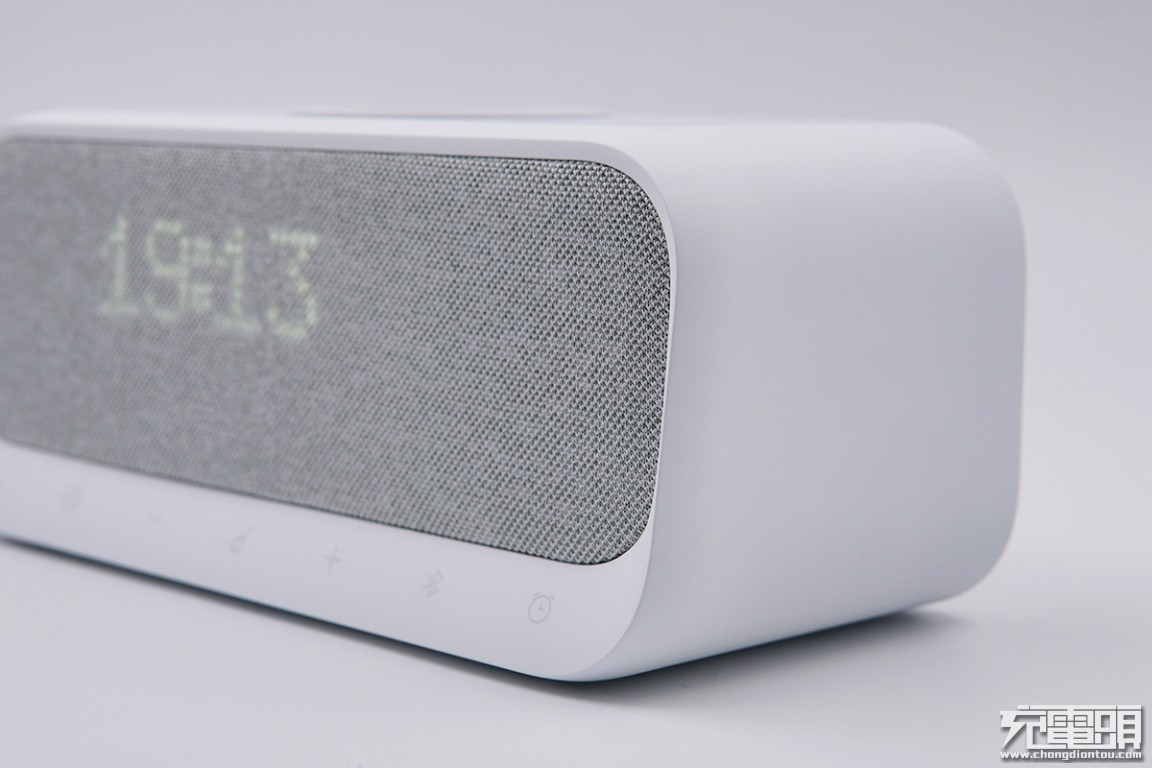

机身圆润，处处透露着设计感。

弧形边缘的优雅设计，让它能无缝融入各种装修风格的卧室环境。

顶部为无线充电区域。

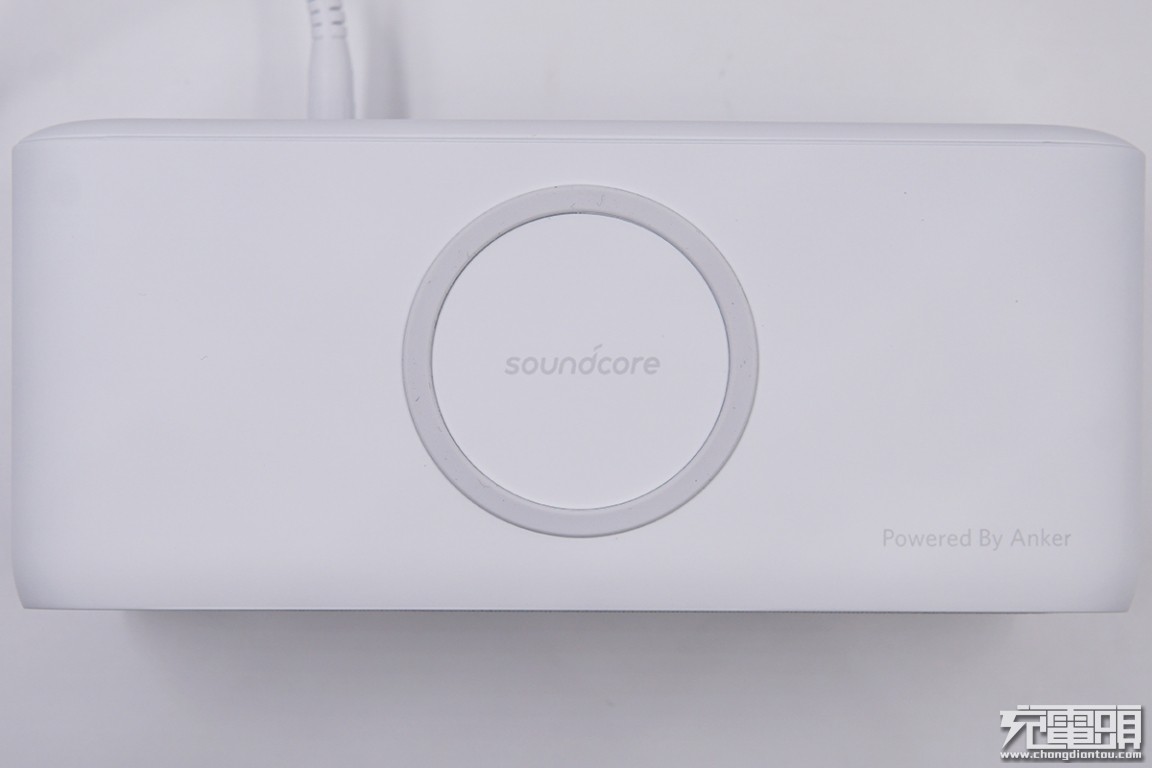

无线充电区域特写，中心为产品系列名Soundcore。

右下角为Powered By Anker。

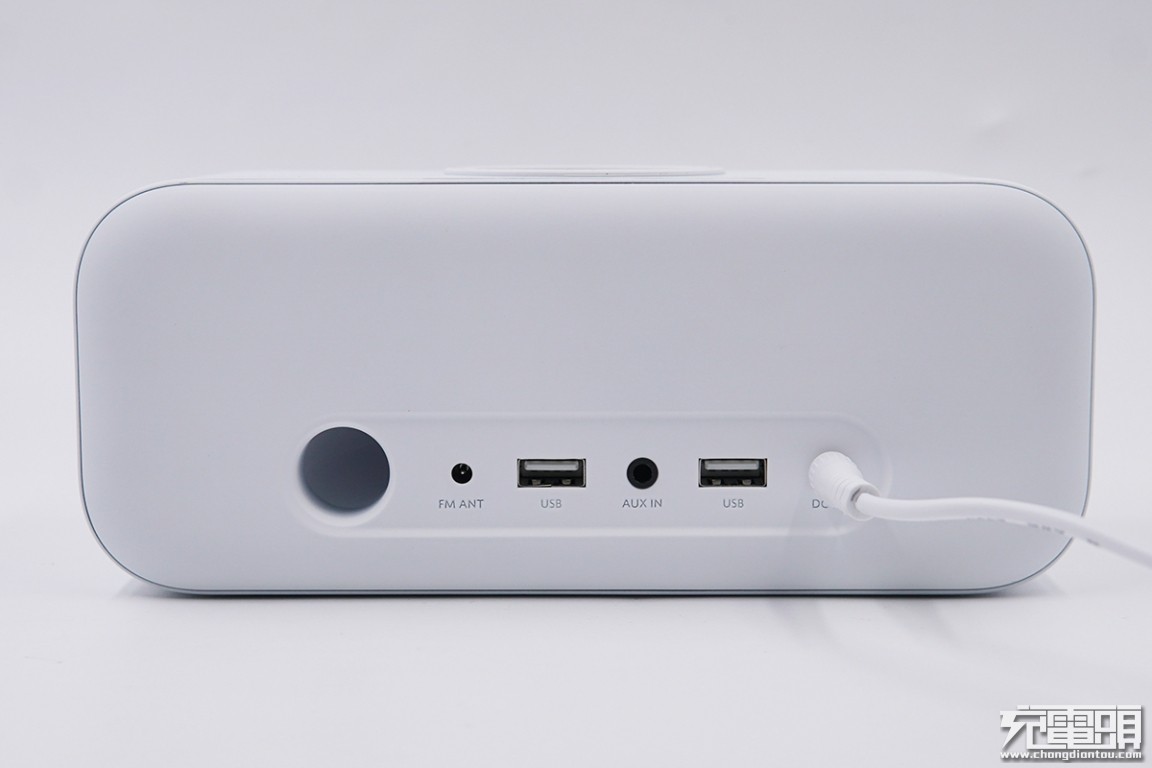

背面下方集中分布有产品的功能接口。

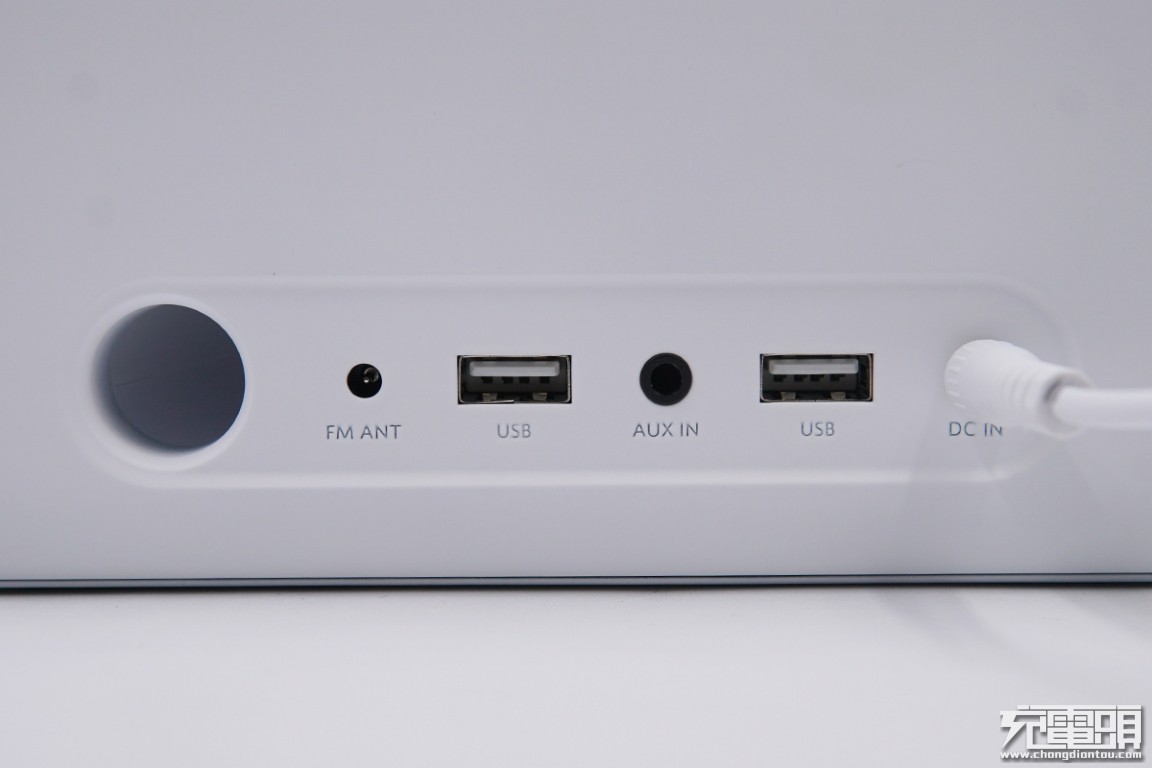

背面左侧是一个倒相孔，依次是FM天线，USB插座，音频输入，USB插座，电源输入。

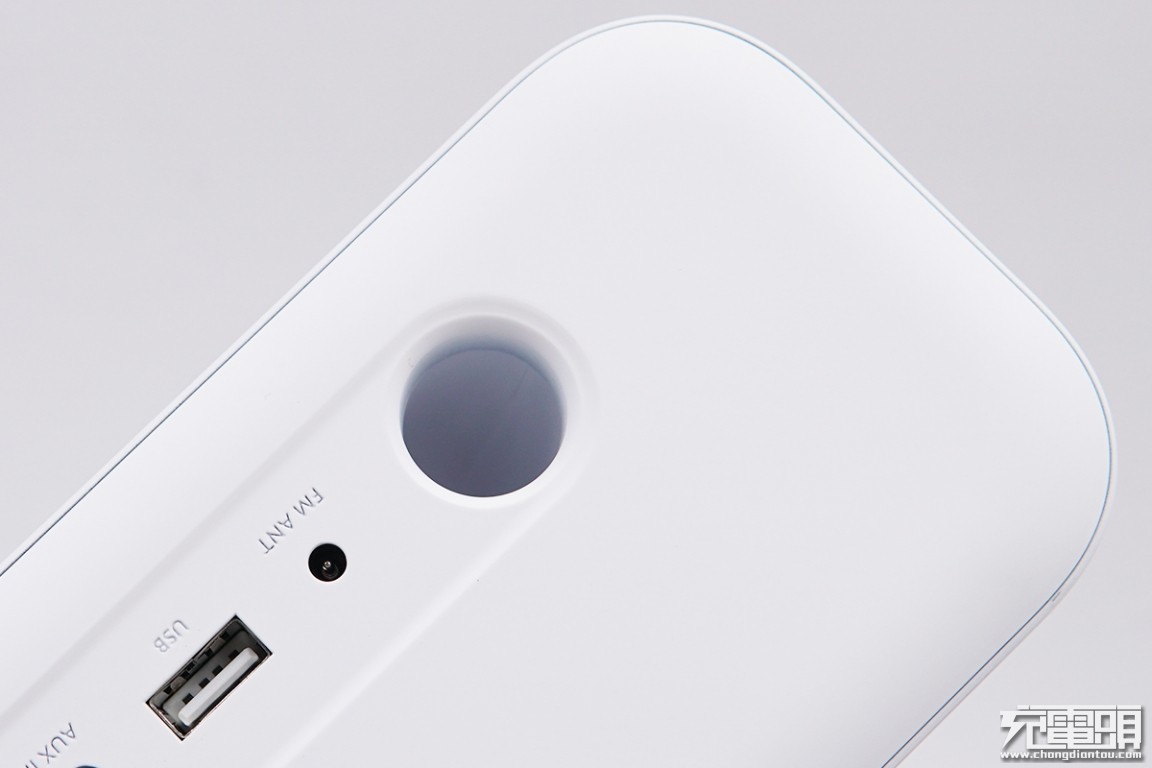

倒相孔特写。

底部有产品标签及序列号。

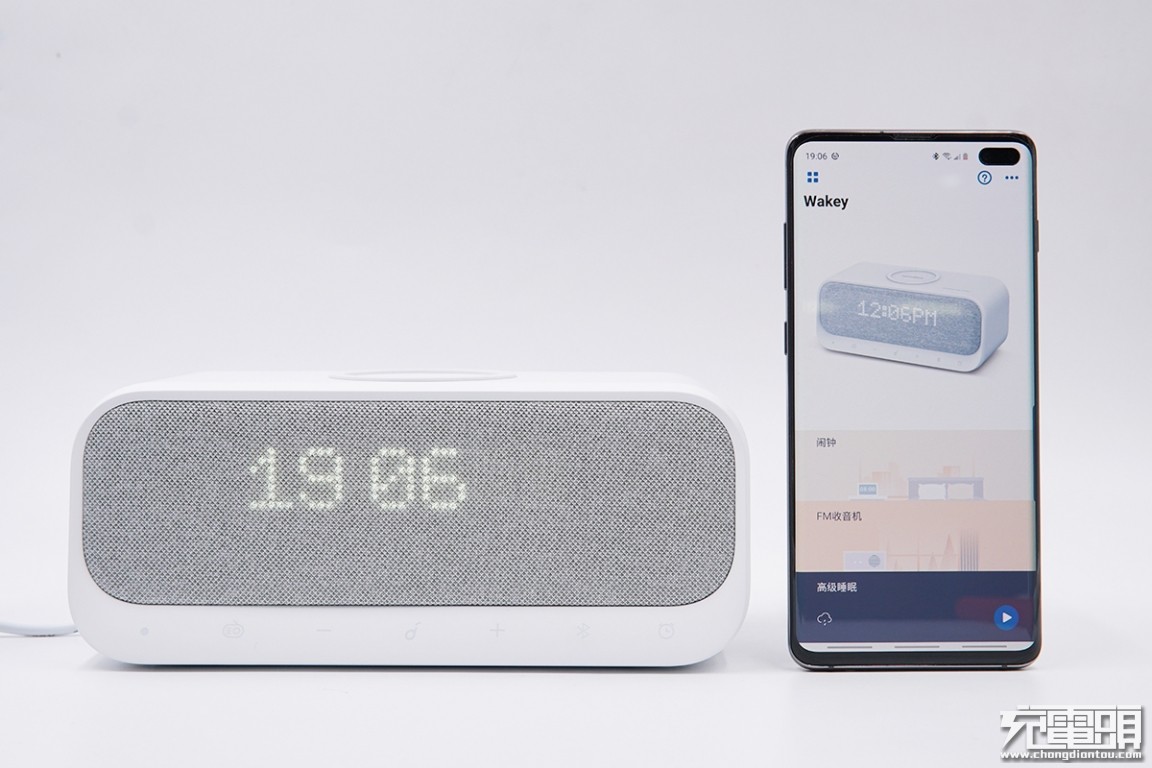

配合APP使用，采用大块卡片式结构罗列有各项功能，如闹钟、FM收音机、睡眠等，一目了然。

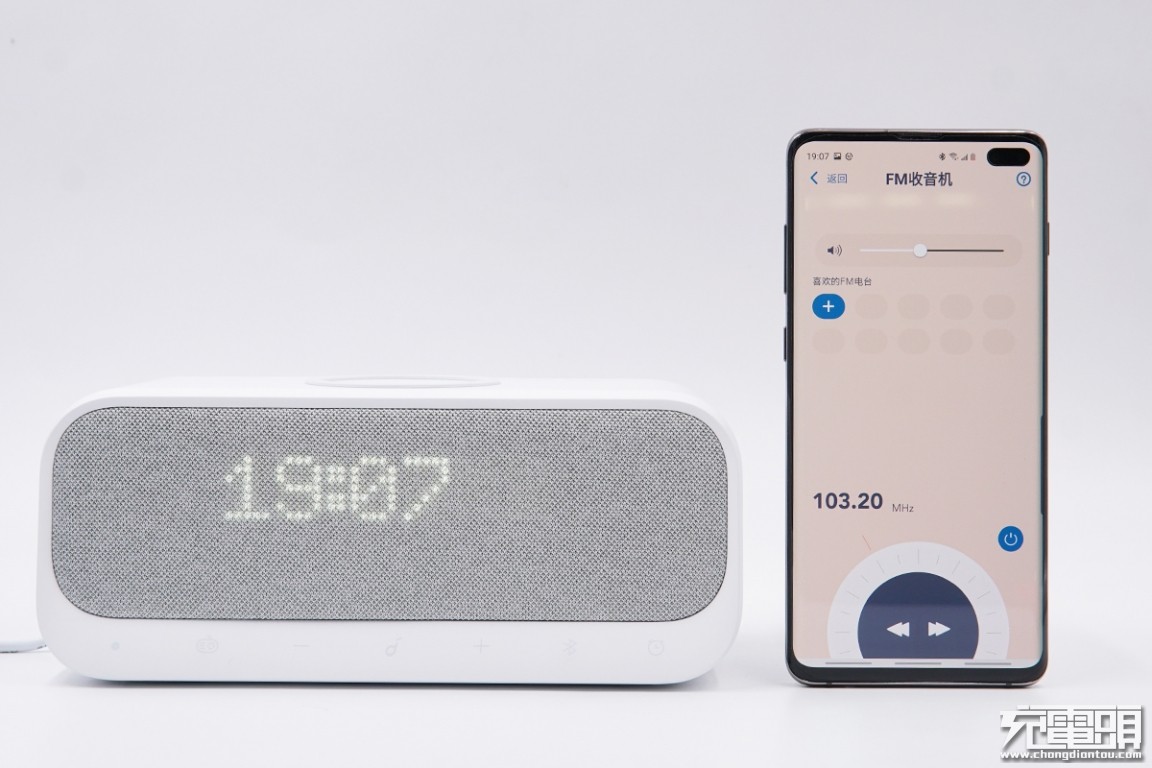

FM收音机功能：产品接上附带的FM天线即可变身FM收音机，满足老人的娱乐需求。

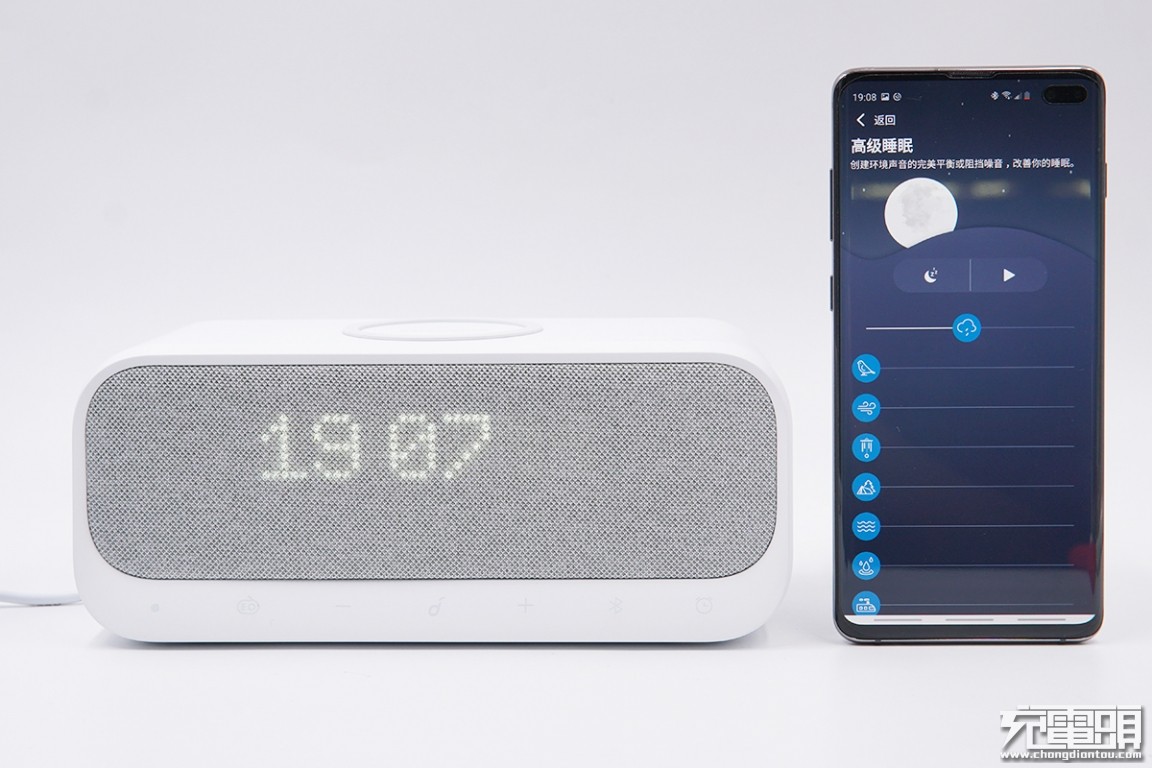

高级睡眠功能：支持设置不同声音模式帮助睡眠。

蓝牙音箱：单纯作为手机的蓝牙音箱也是不错的选择。

无线充电功能：顶部为无线充电区域，在播放音乐的同时，手机放上即可补充电力。

官方宣称支持苹果7.5W、三星10W无线快充。

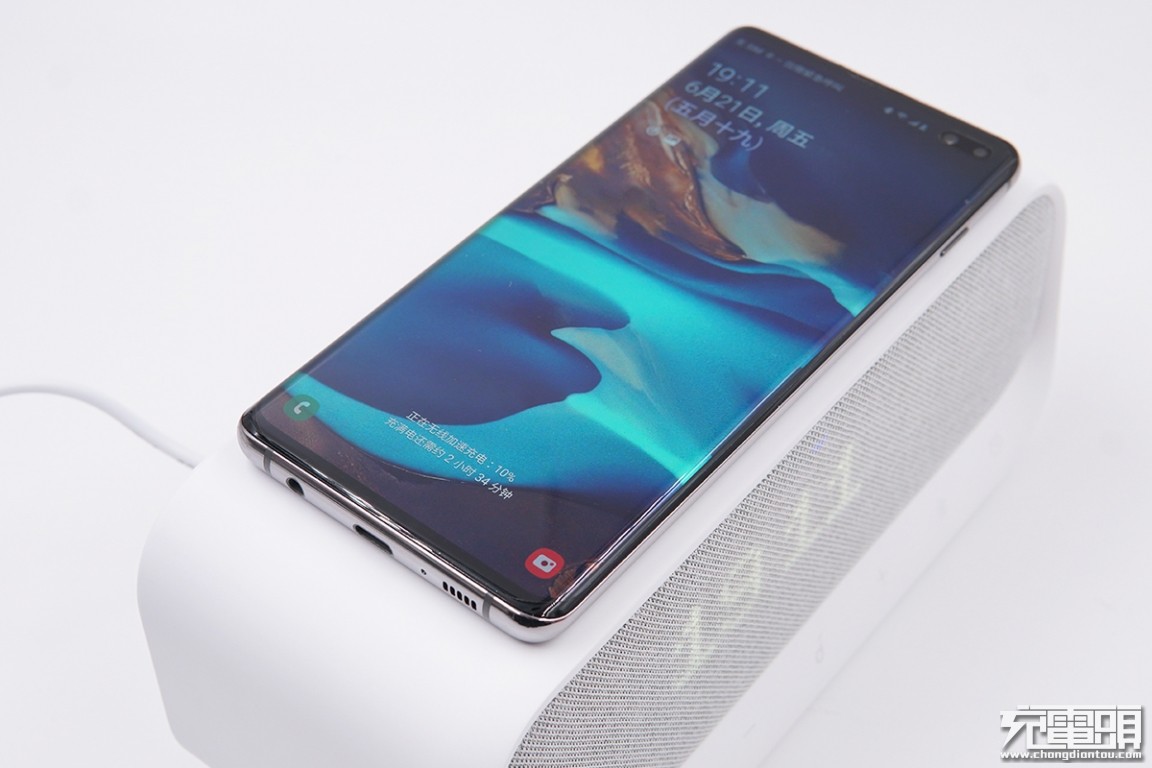

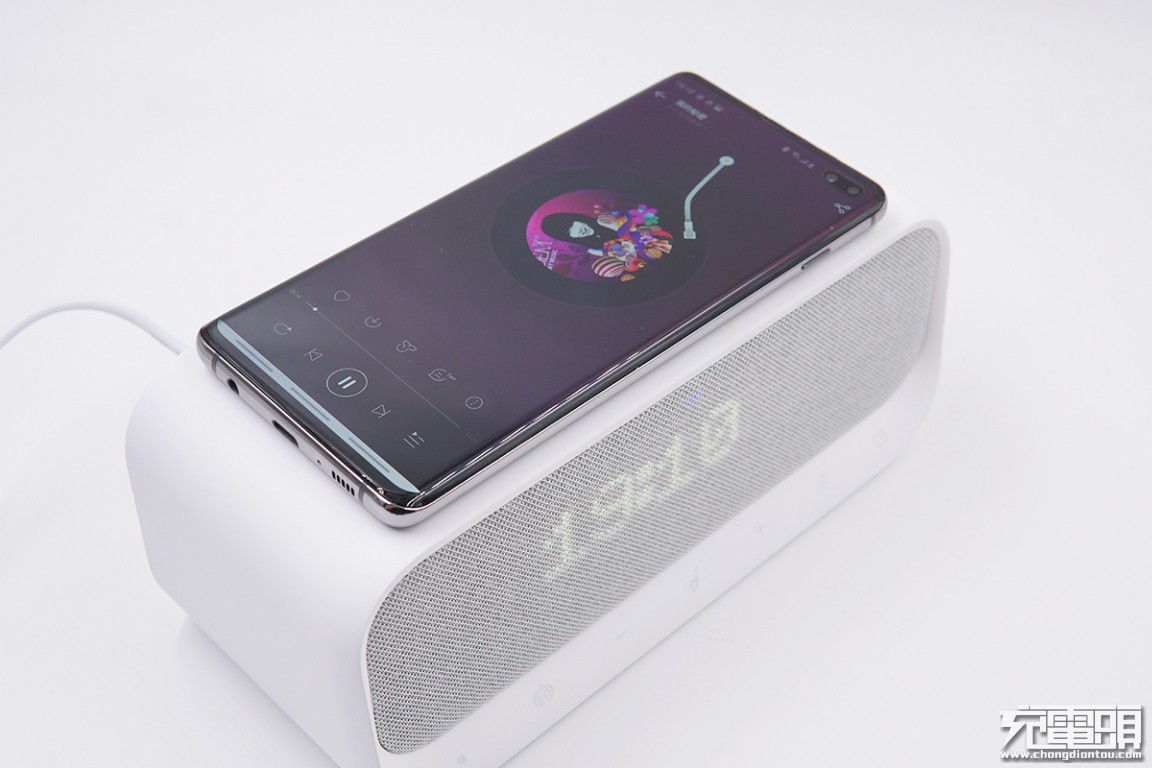

三星手机放上后，手机屏幕显示“正在无线加速充电”。

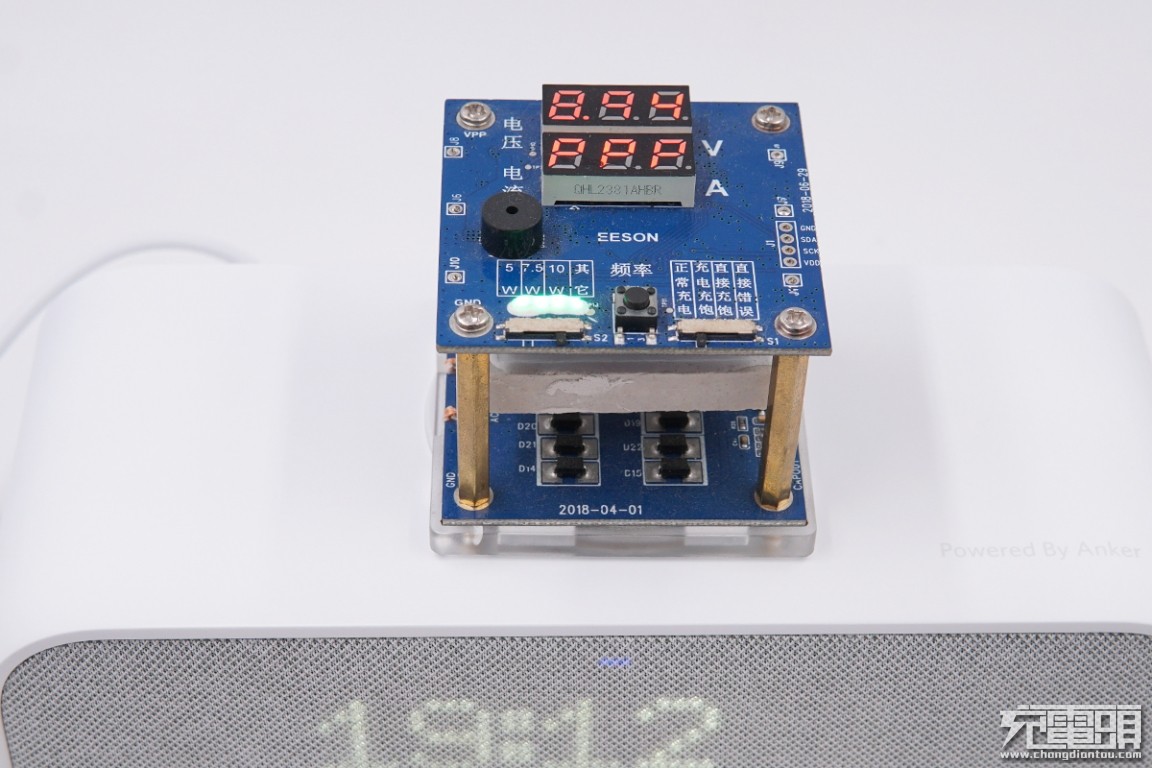

使用无线充老化测试治具对产品左侧无线充电区域进行测试，显示“PPP”，即5W、7.5W、10W模式均PASS通过，产品支持普通5W、苹果7.5W、三星10W。

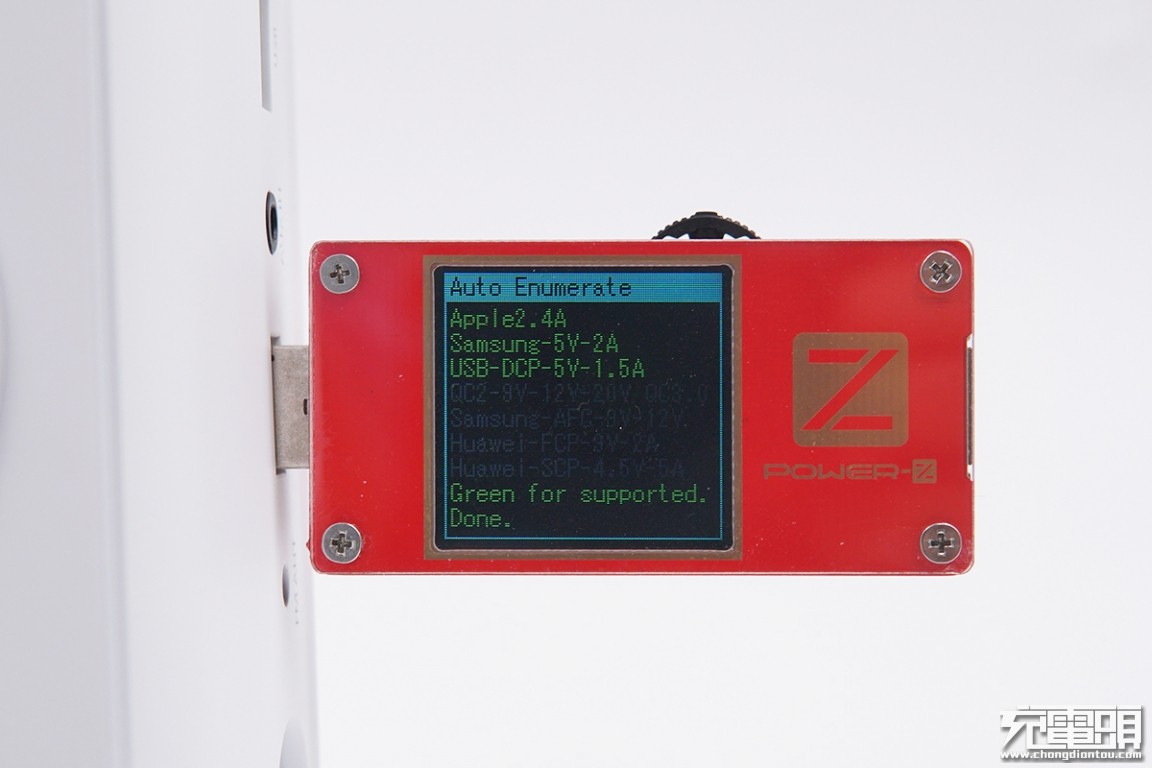

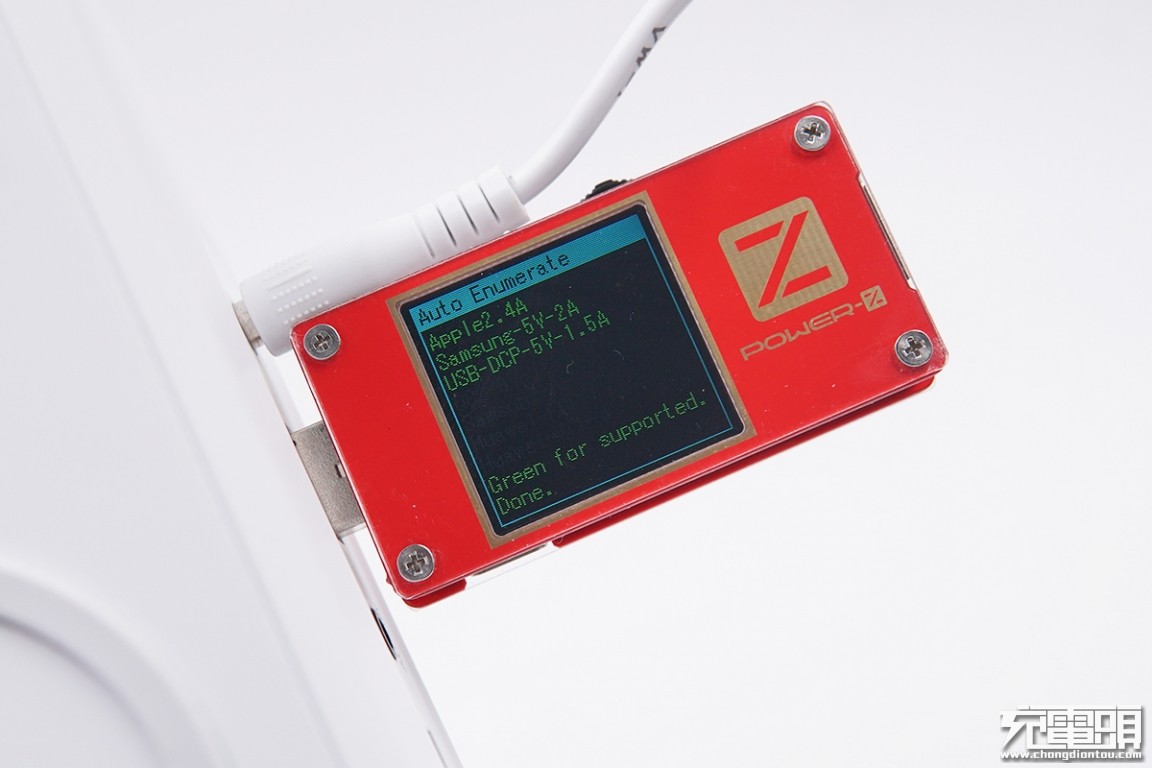

使用ChargerLAB POWER-Z KT001便携式测试仪对产品的USB-A接口进行协议鉴定，支持Apple 2.4A、三星5V2A、USB DCP 5V1.5A协议。

另外一个USB口协议规格完全一致。

可同时为两部设备进行有线充电。

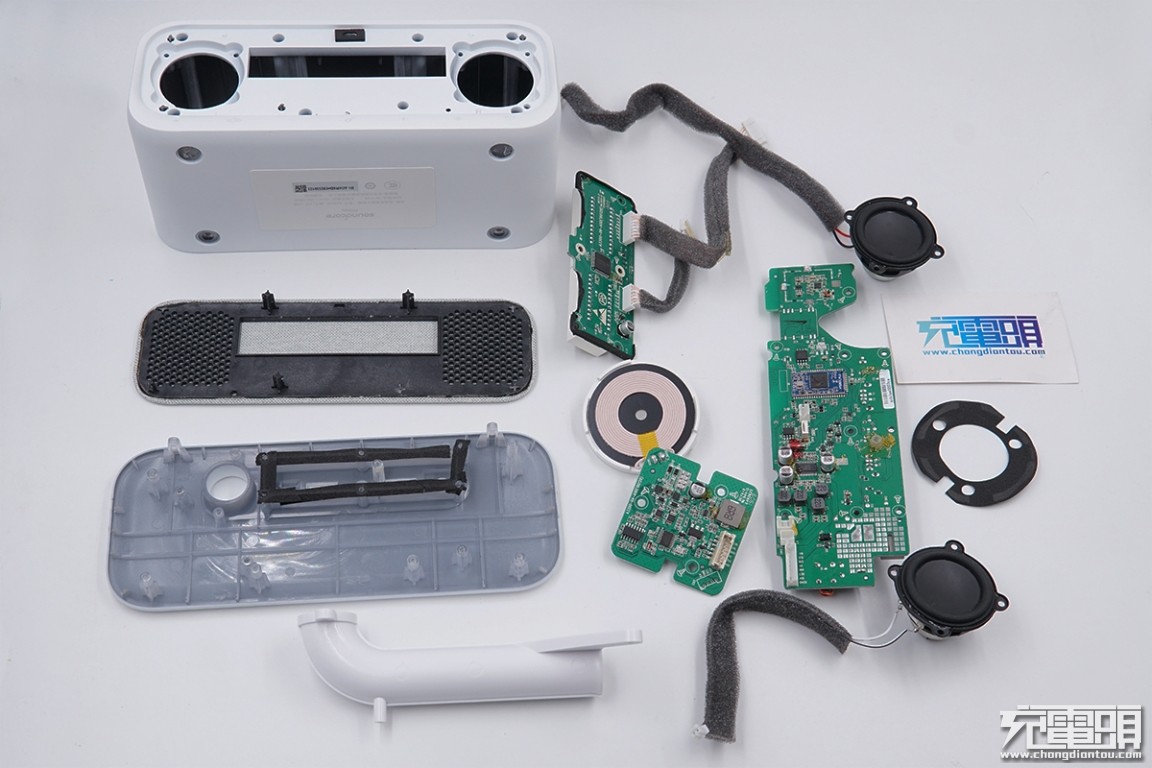

二、Anker Soudcore 无线充电蓝牙音箱拆解

首先取下正面网罩，露出两个扬声器和点阵LED，四周固定有8颗螺丝。

卸下8颗螺丝，背面面板及连带的电路模组可顺利取出。

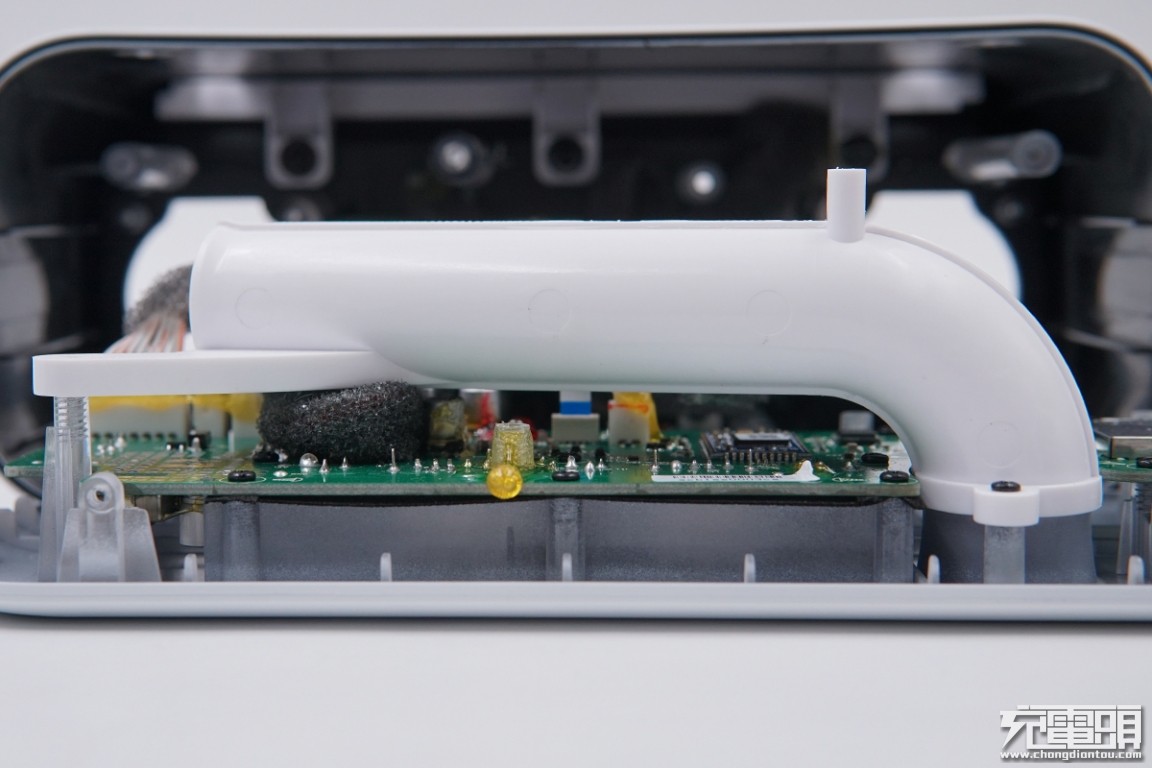

产品内部贯穿有一条白色倒相管。

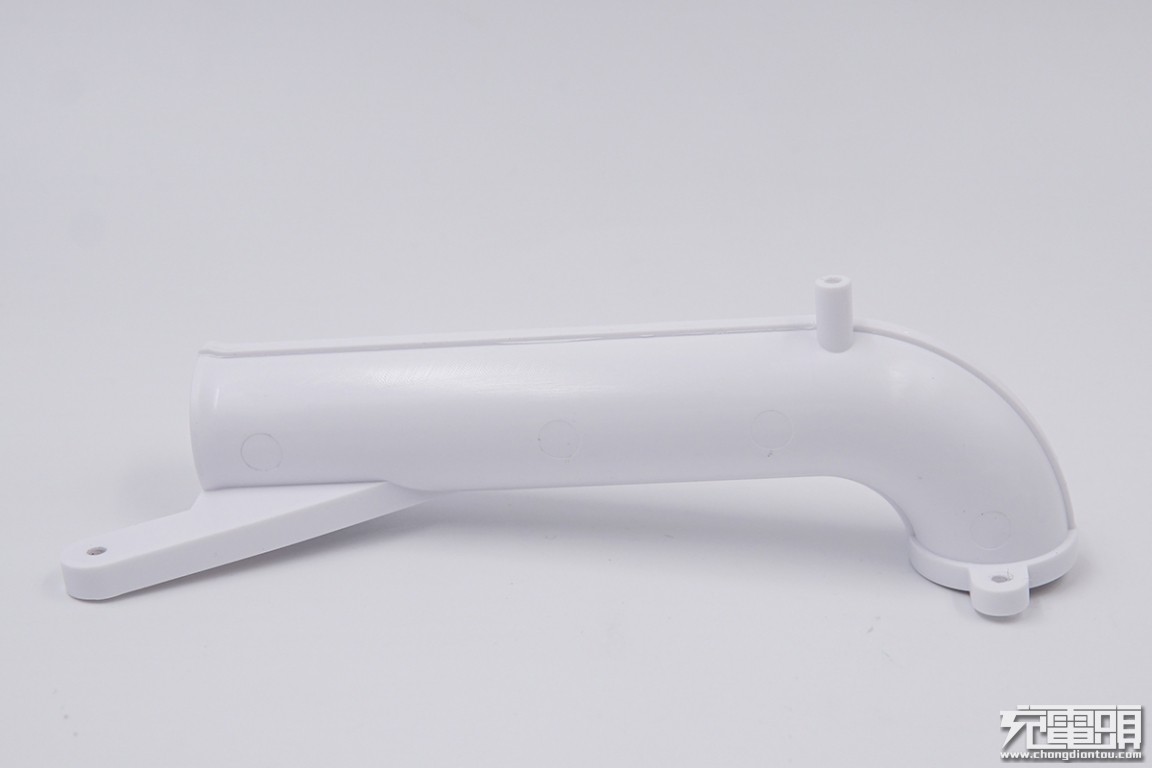

倒相管特写。

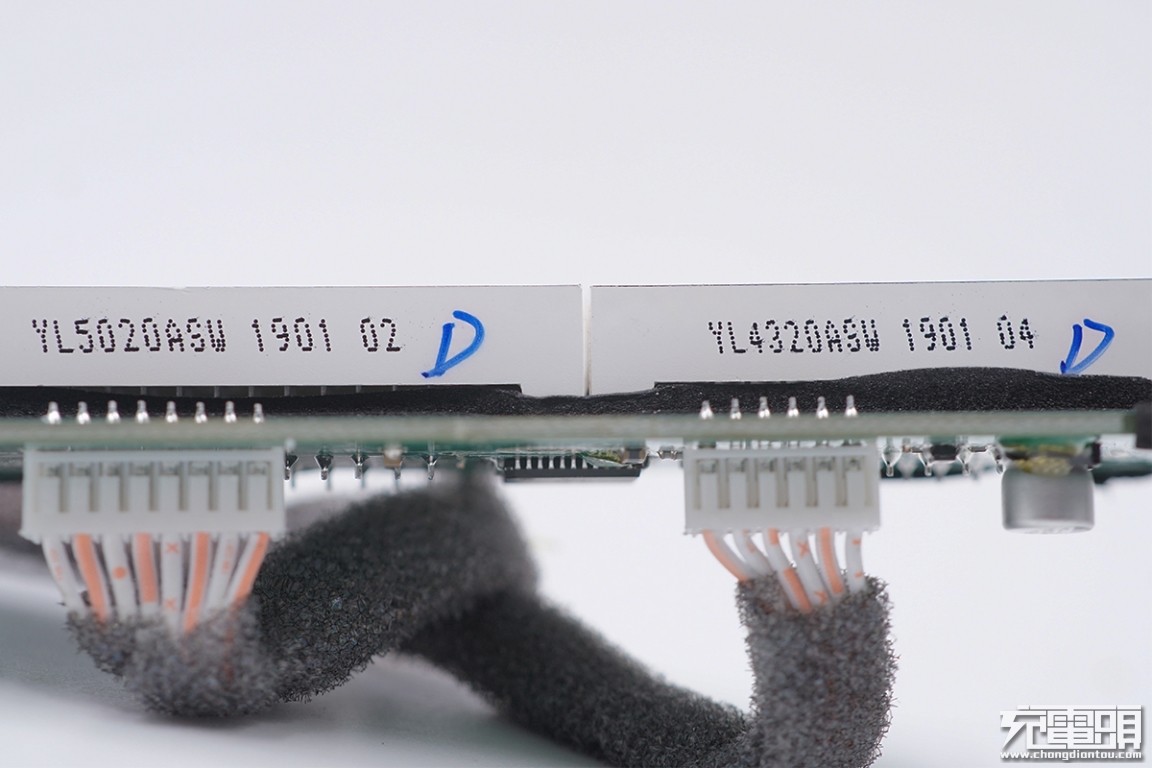

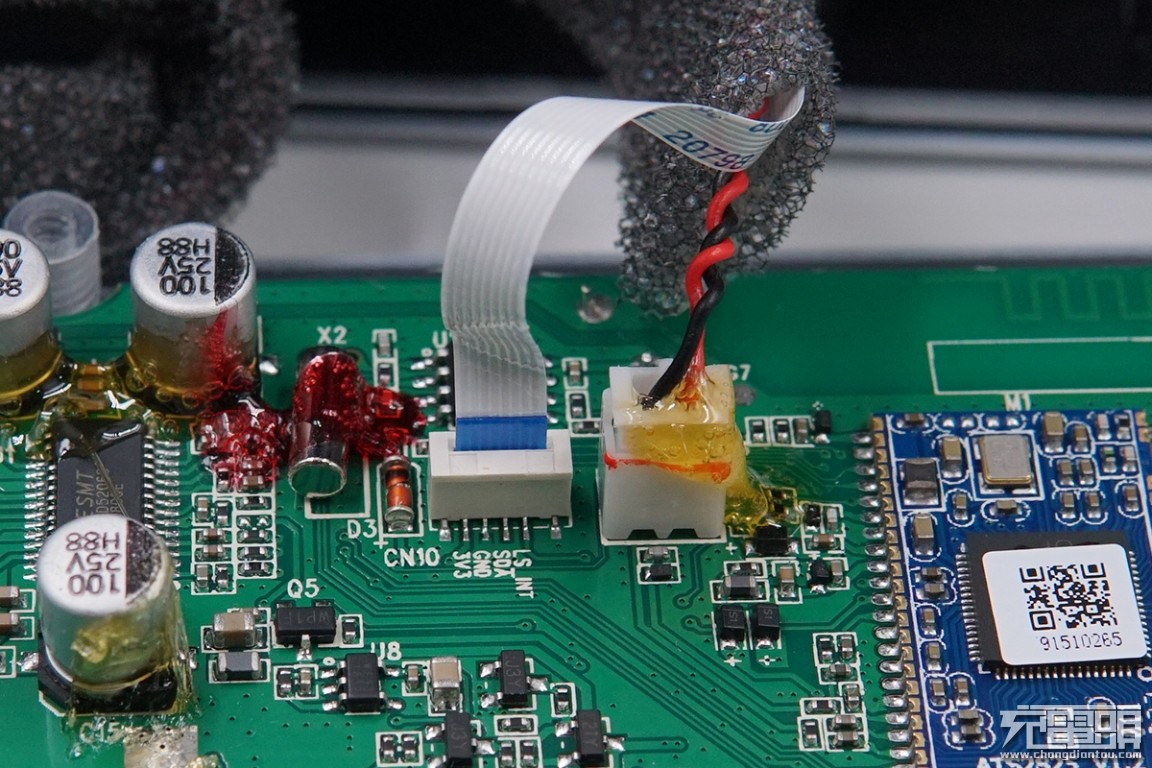

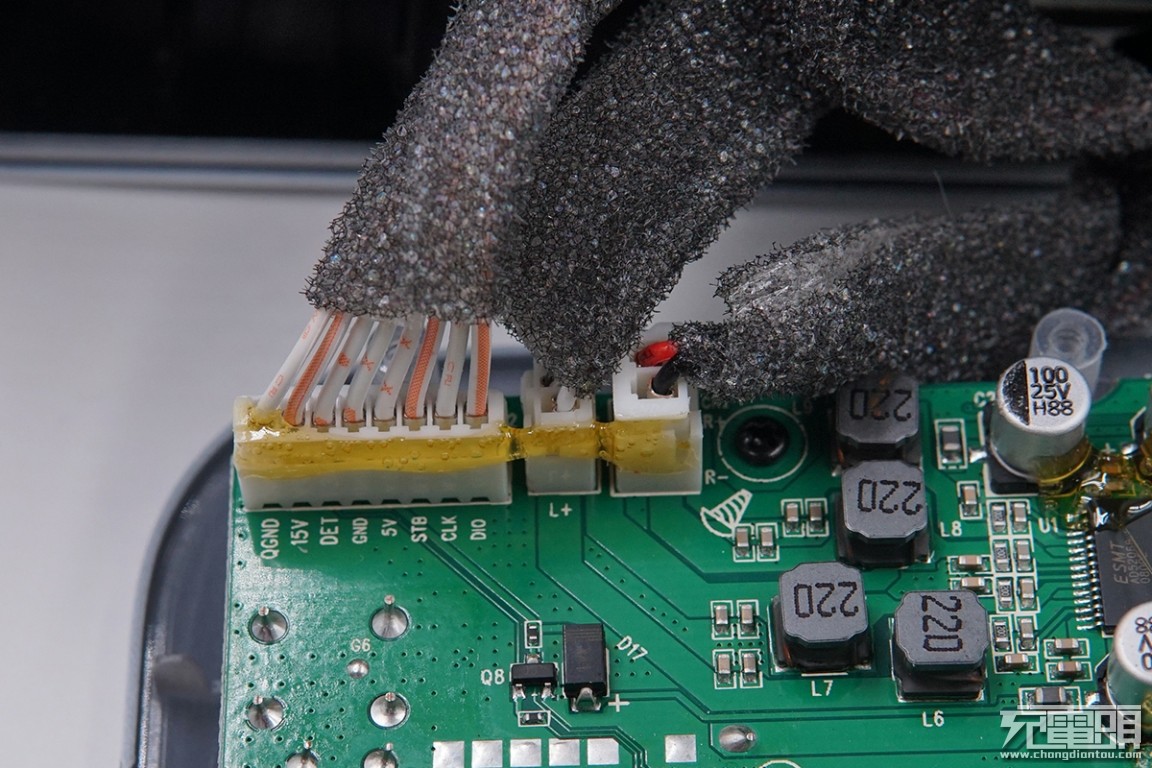

端子全部打胶固定，防止松脱。线束有泡沫胶包裹，防止震动发出杂音。

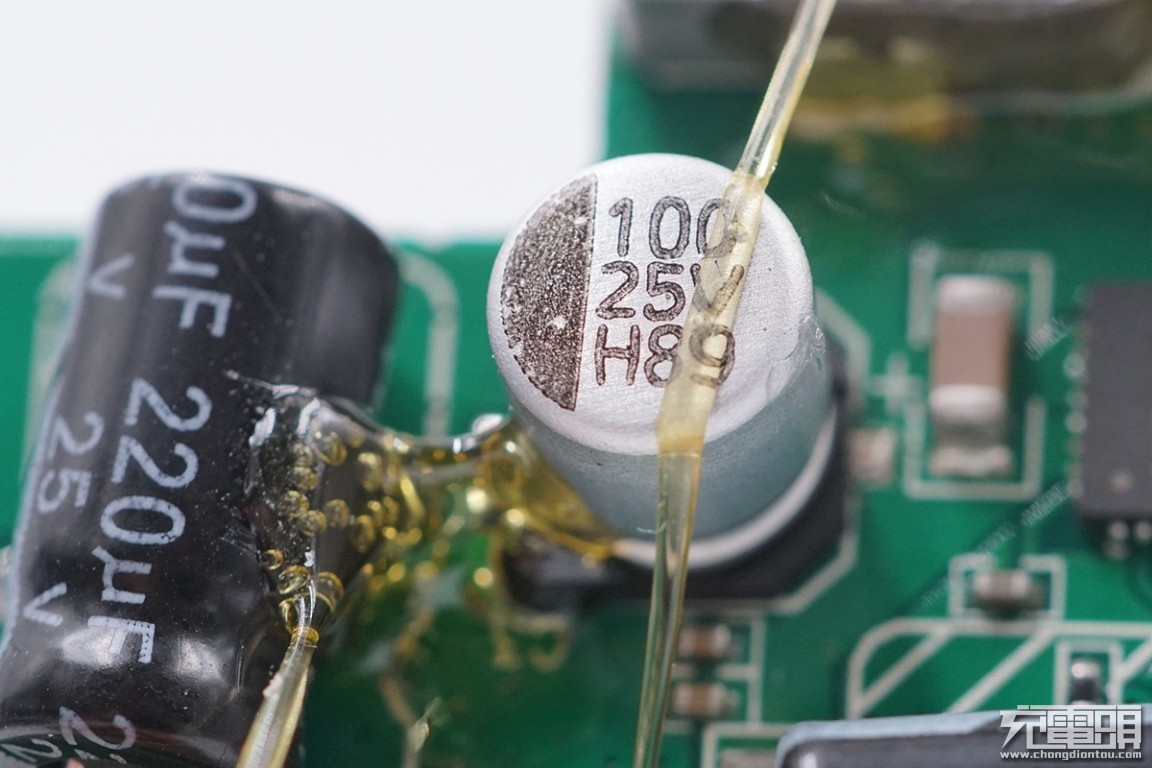

电解电容和晶振也有胶水固定。

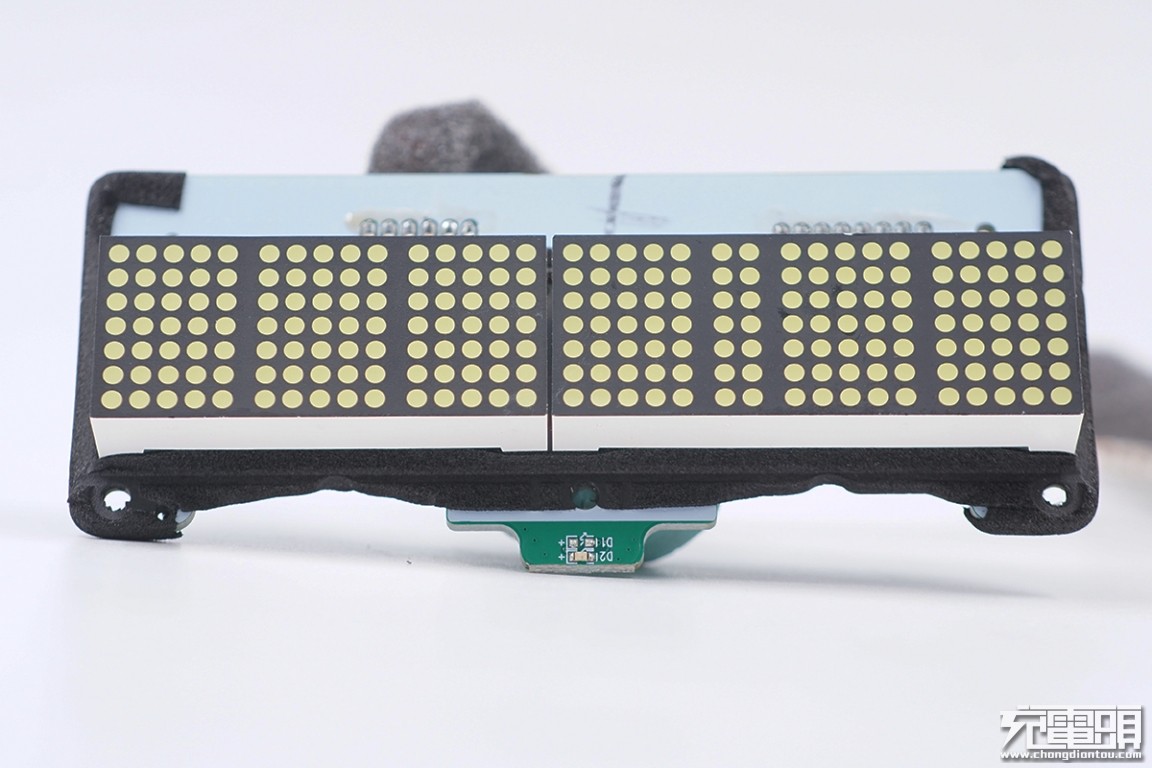

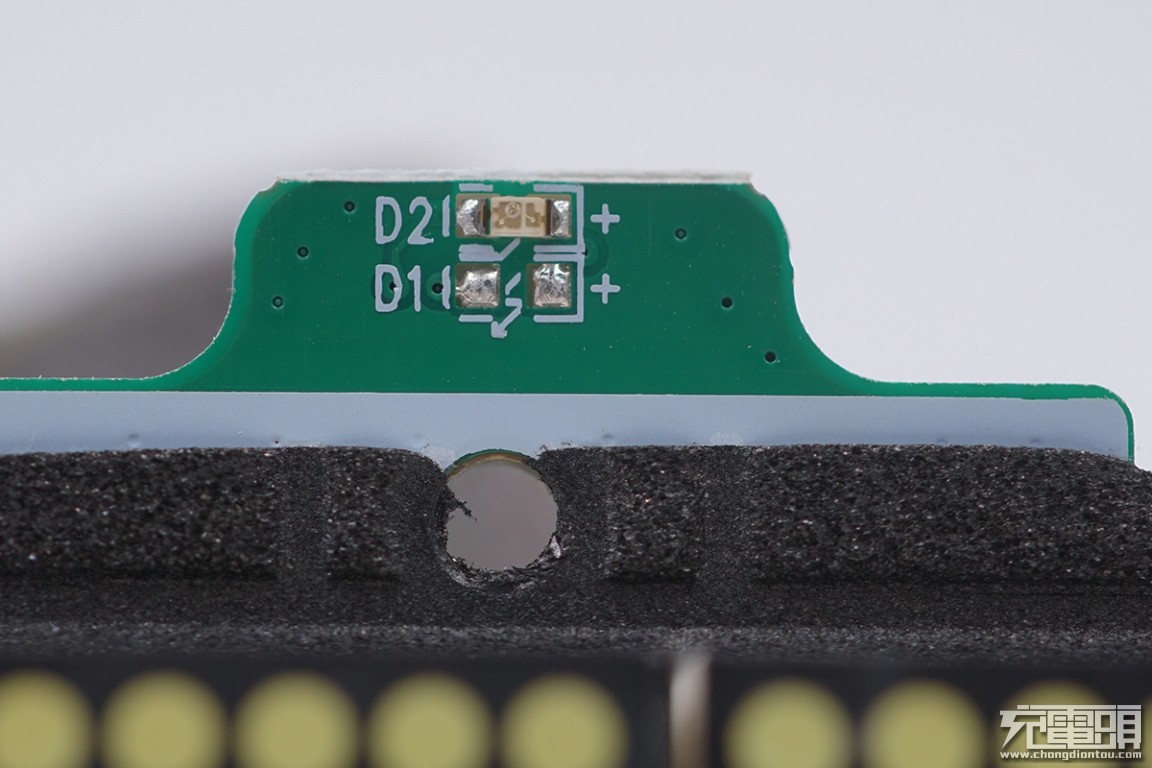

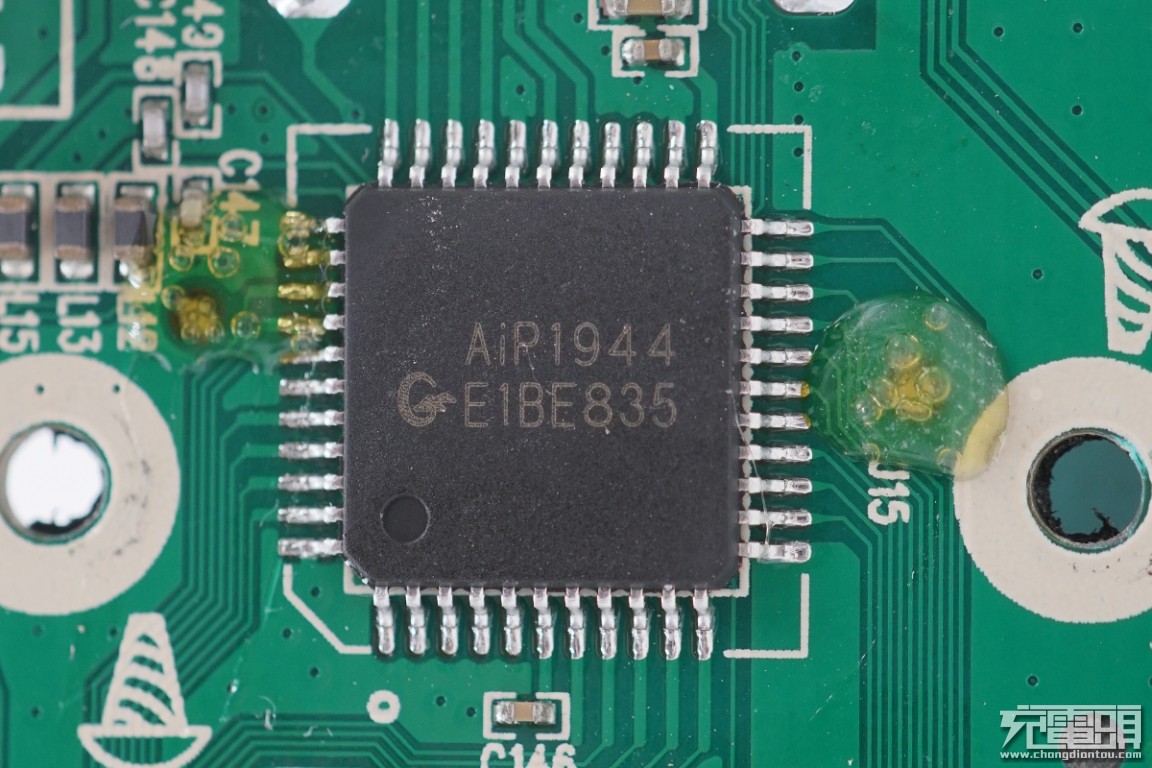

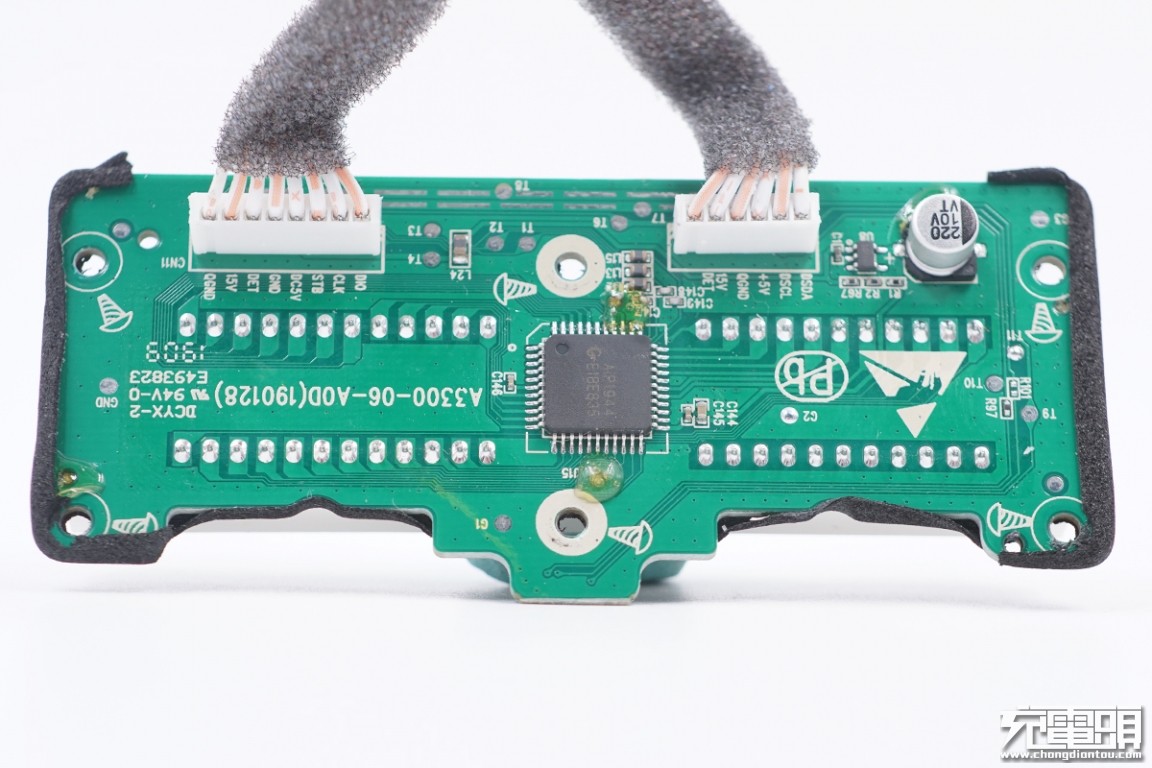

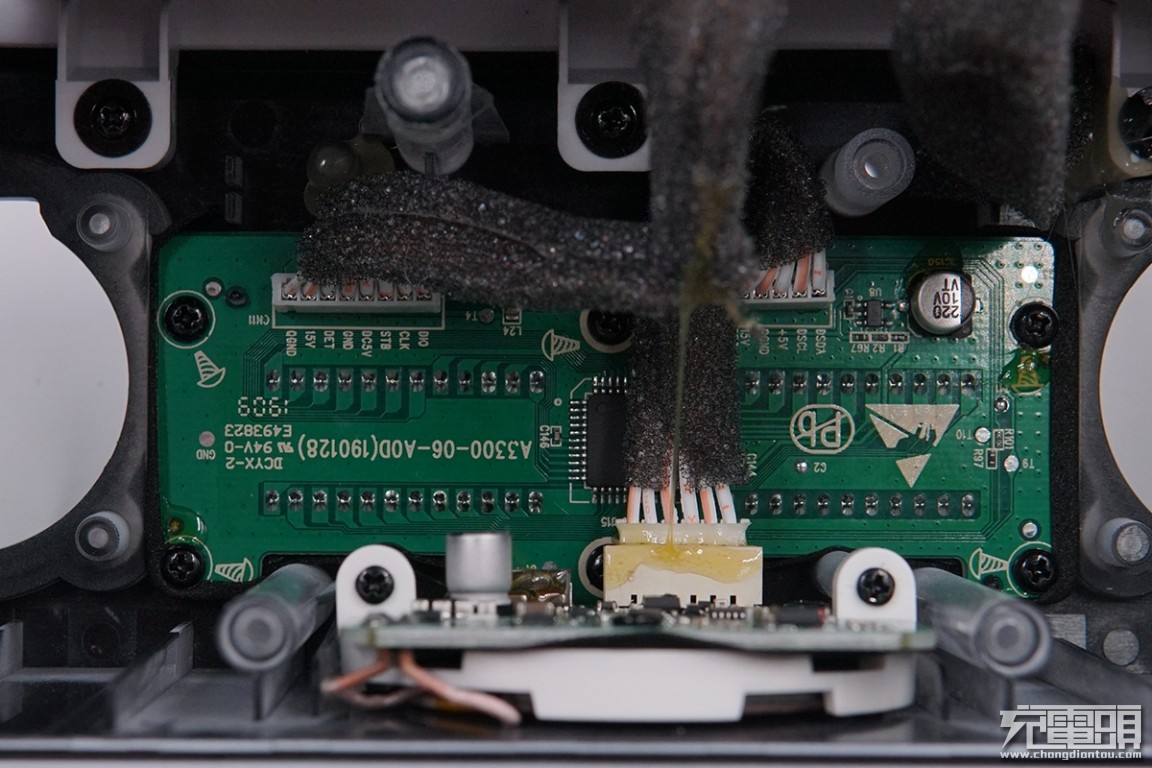

前面板内部的显示面板。

后盖内部是音箱主板，很大的一块电路板，这面有蓝牙模块和音频放大。

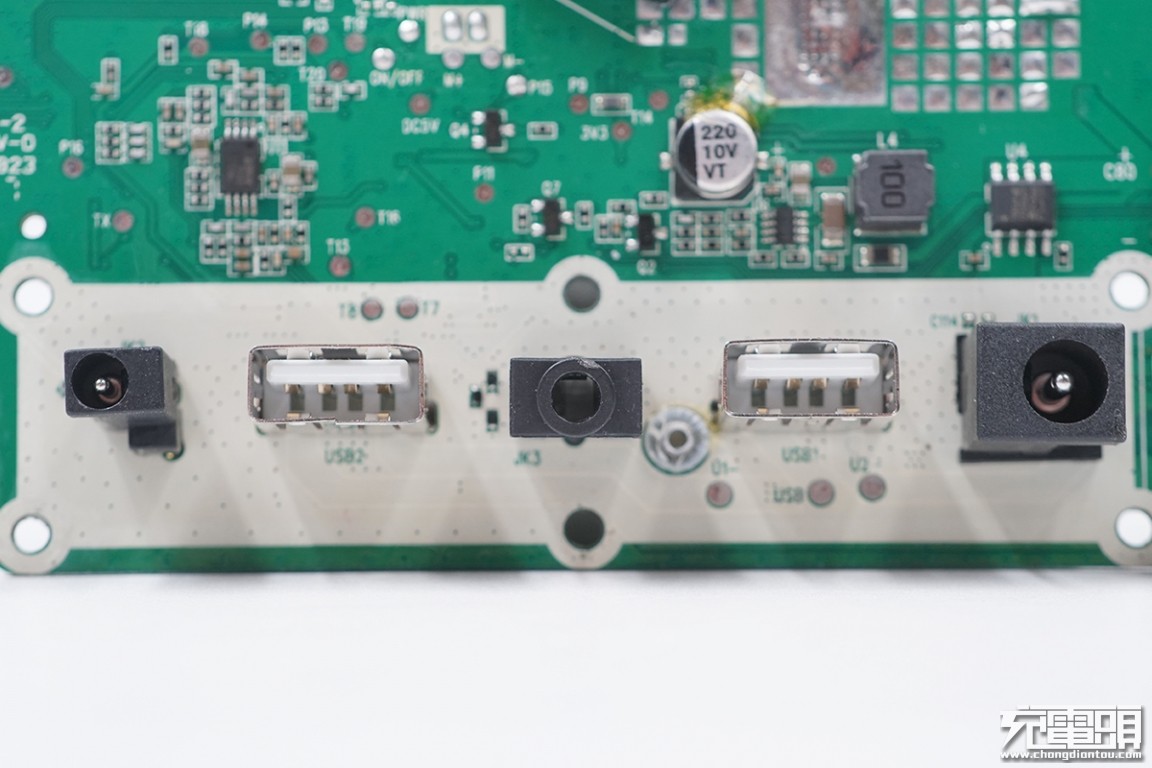

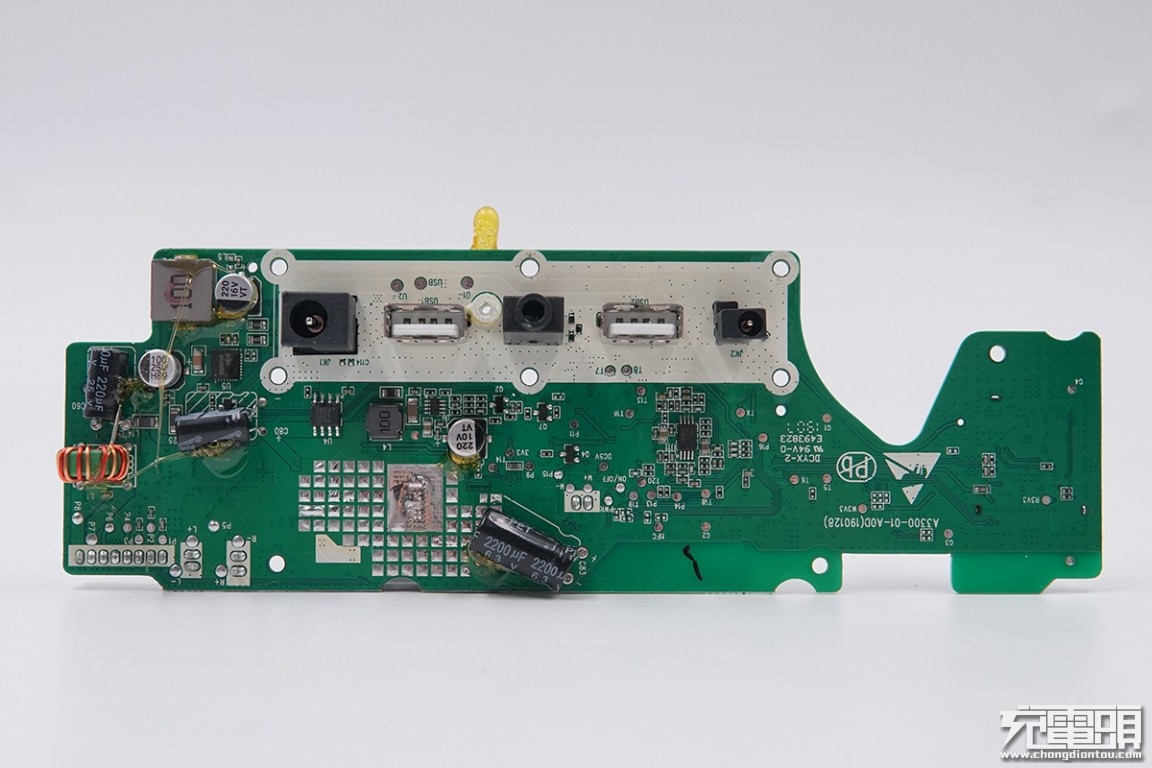

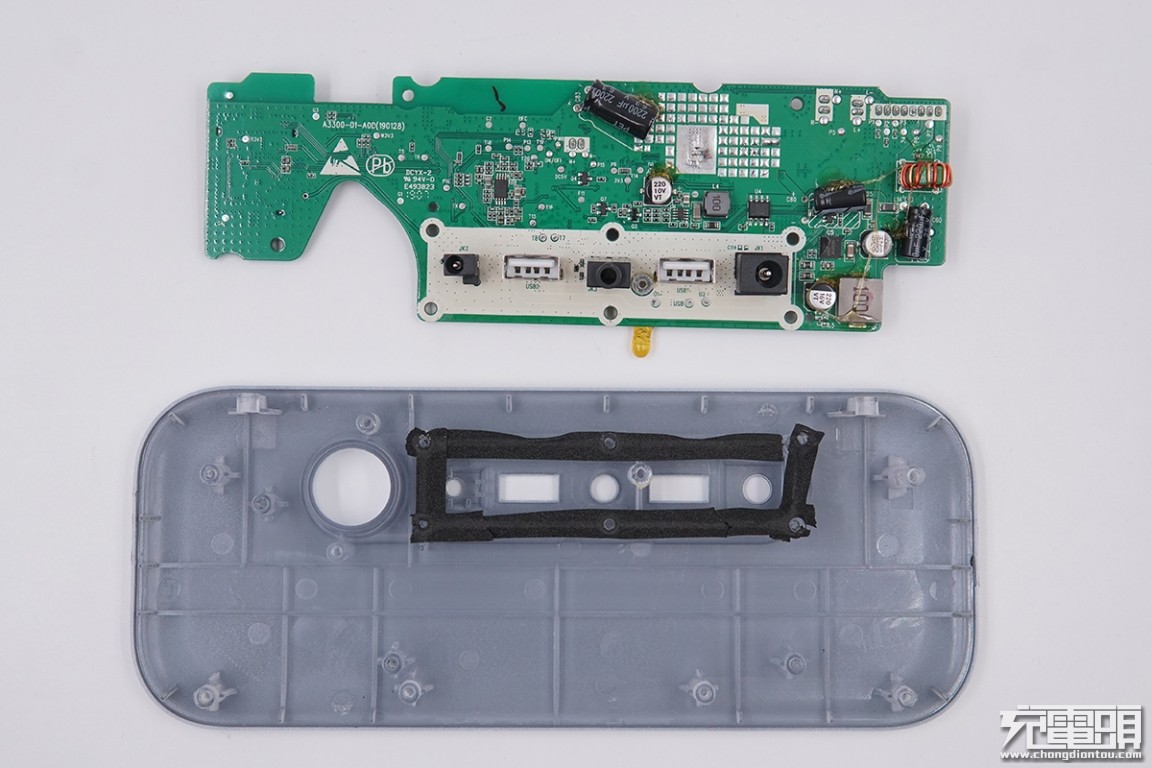

背面元件相对少一些，几个输出座子，壳体有泡棉胶密封，防止漏气。

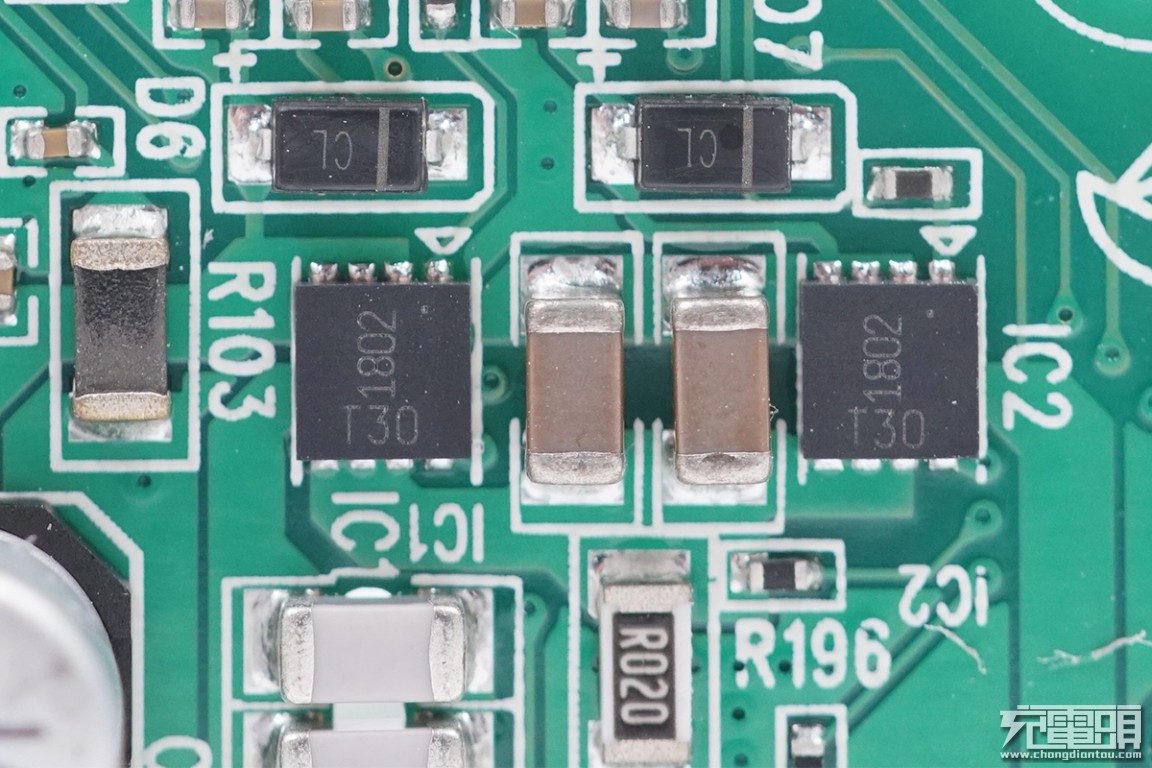

背面除了插座就是两路降压电路了。

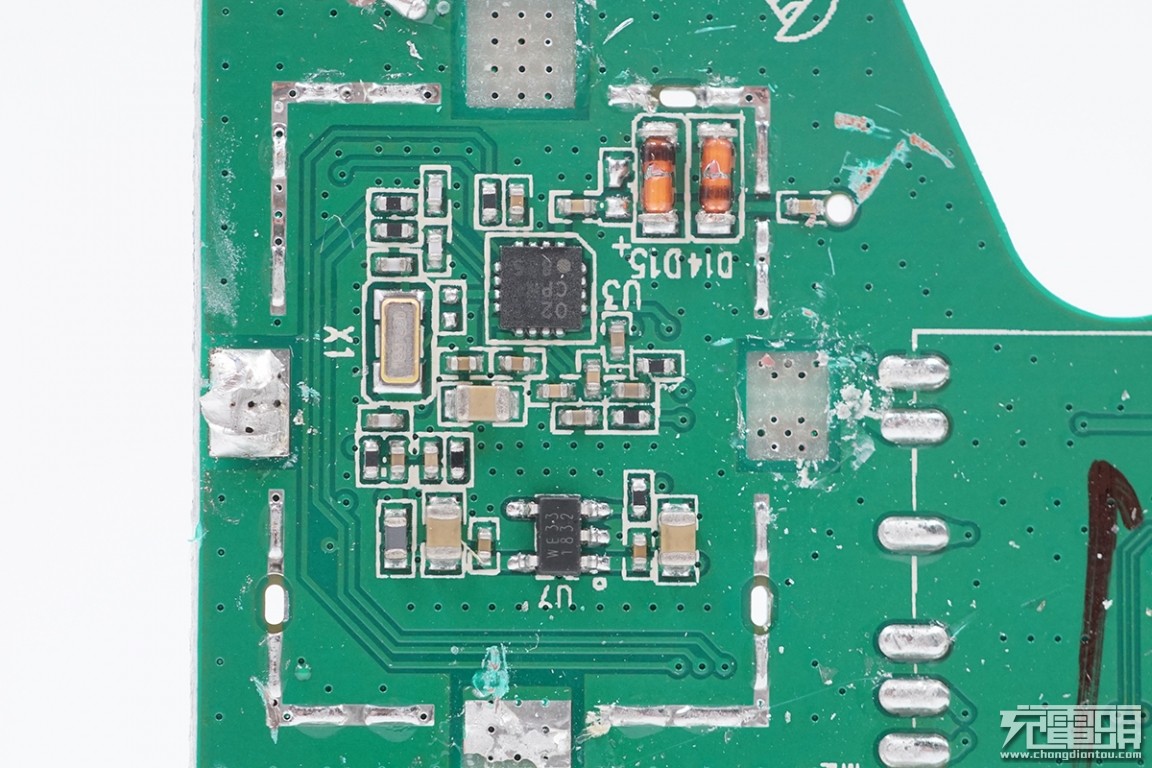

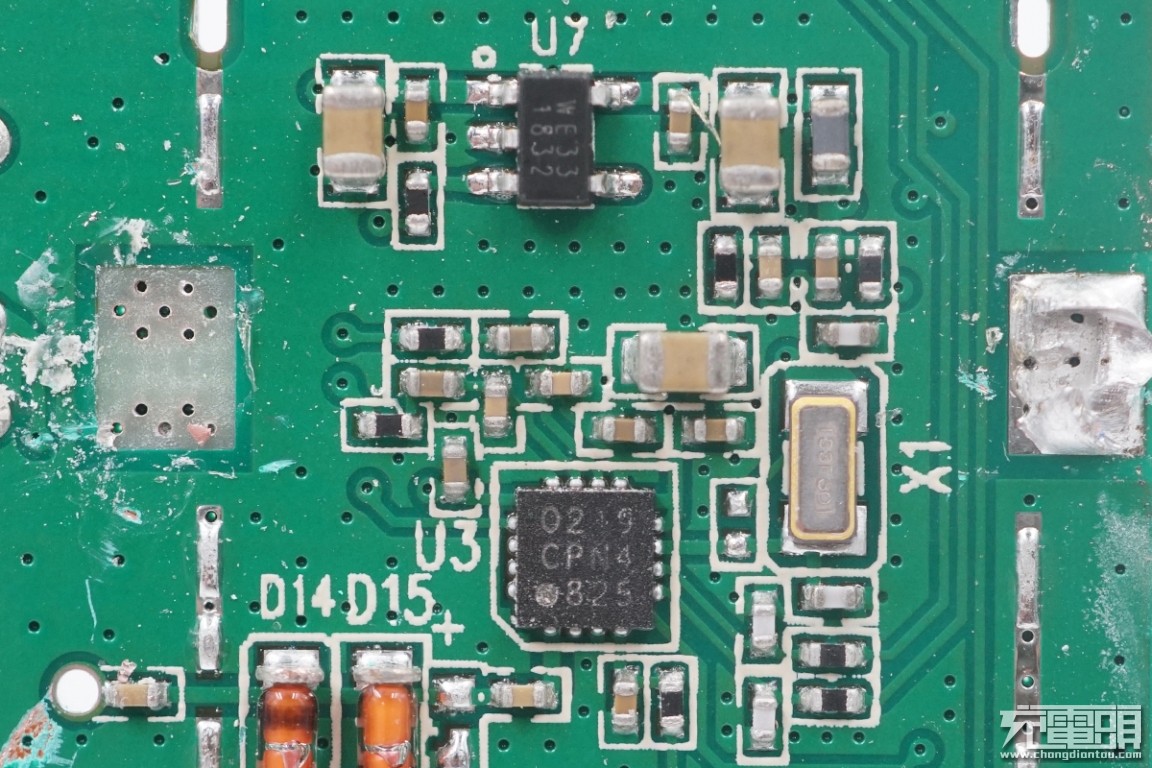

屏蔽罩内部的FM收音机电路。

一颗3.3V的稳压为FM接收芯片供电。

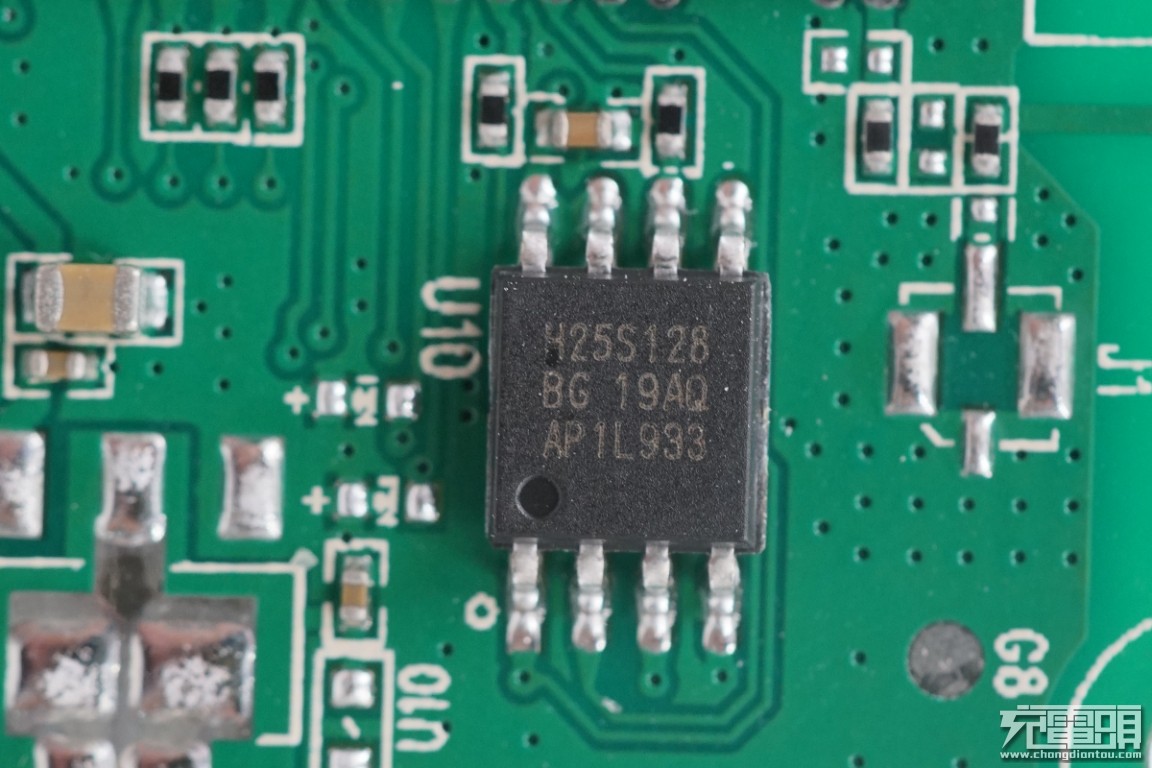

25S128存储器，存储蓝牙配置信息。

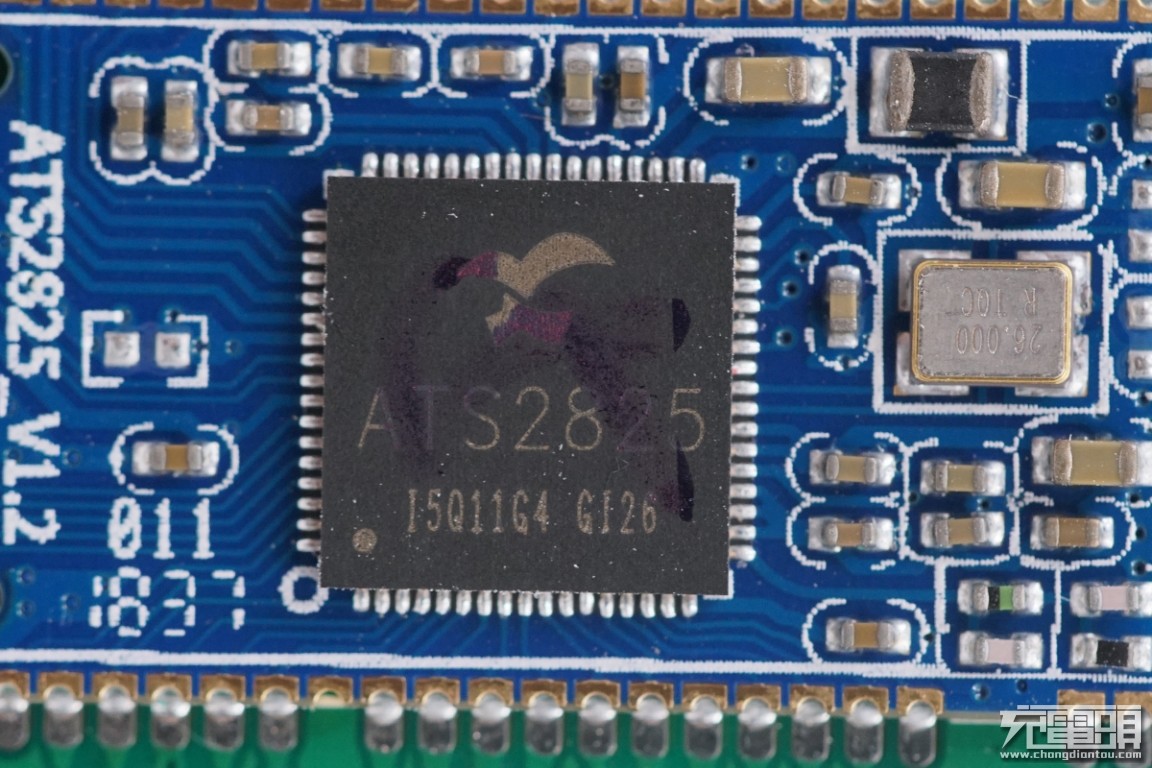

珠海炬力 ATS2825 蓝牙SOC模块，小板焊接在主板上。

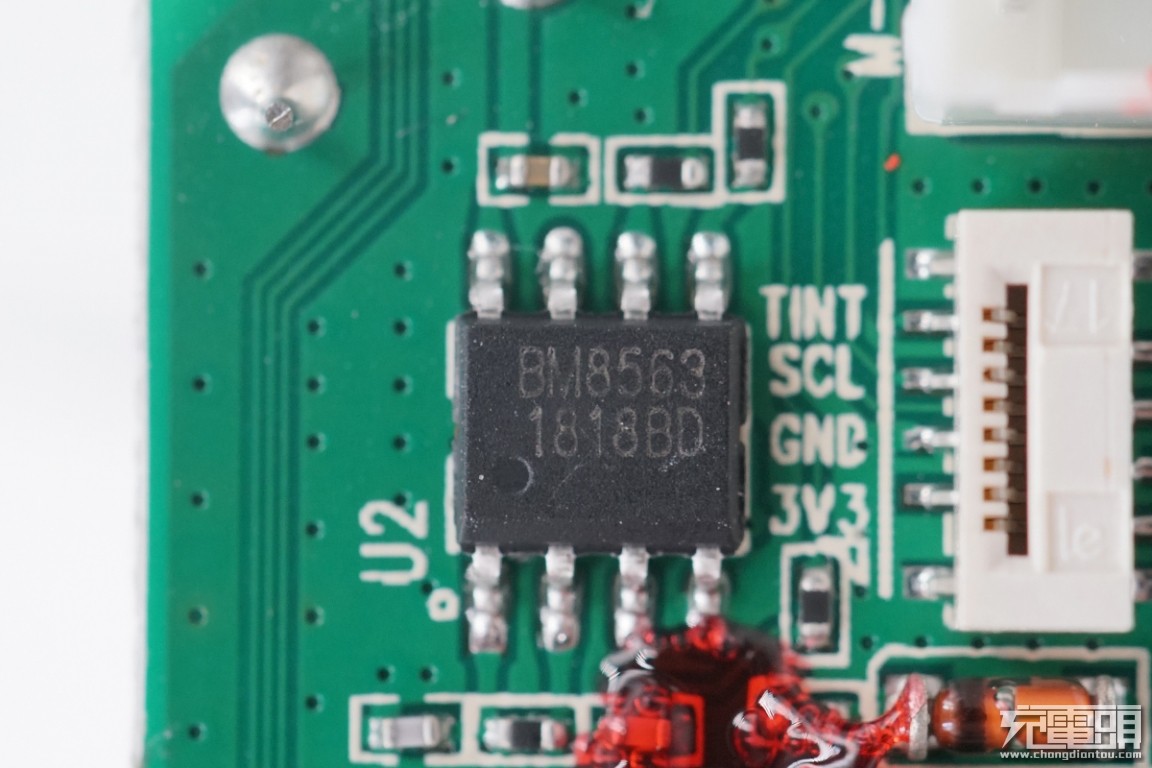

BM8563，实时时钟芯片。

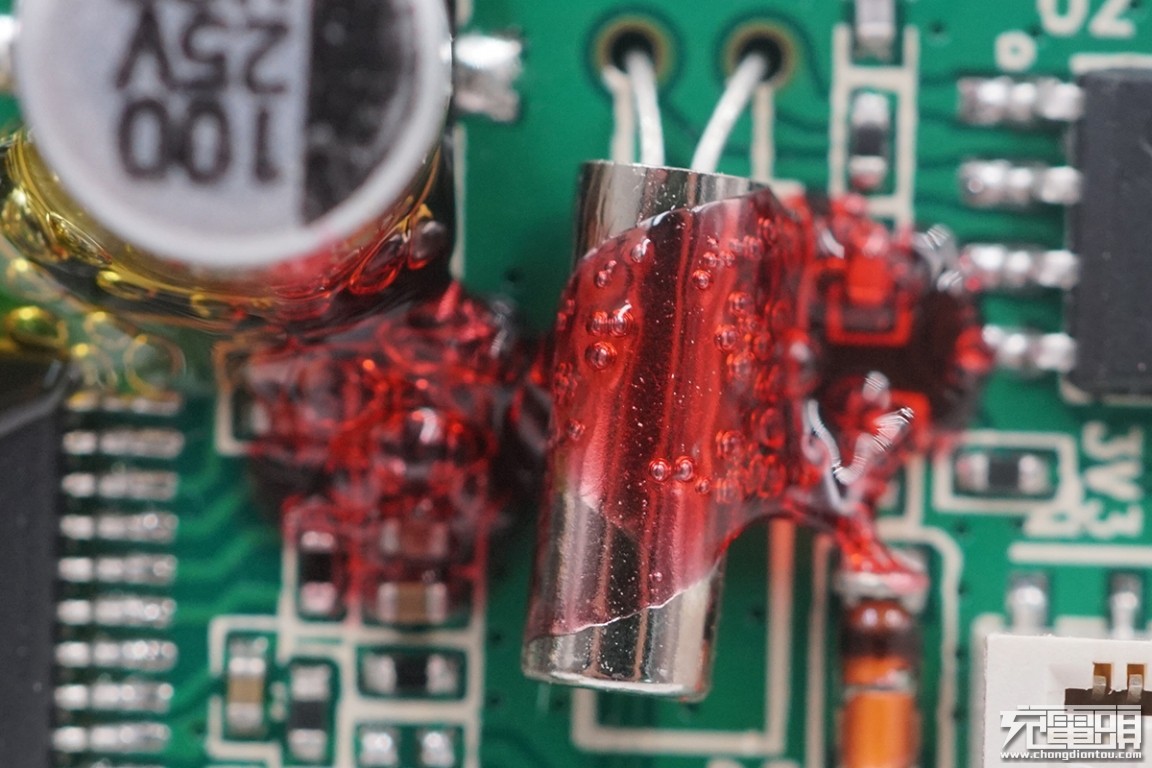

胶水加固的晶振。

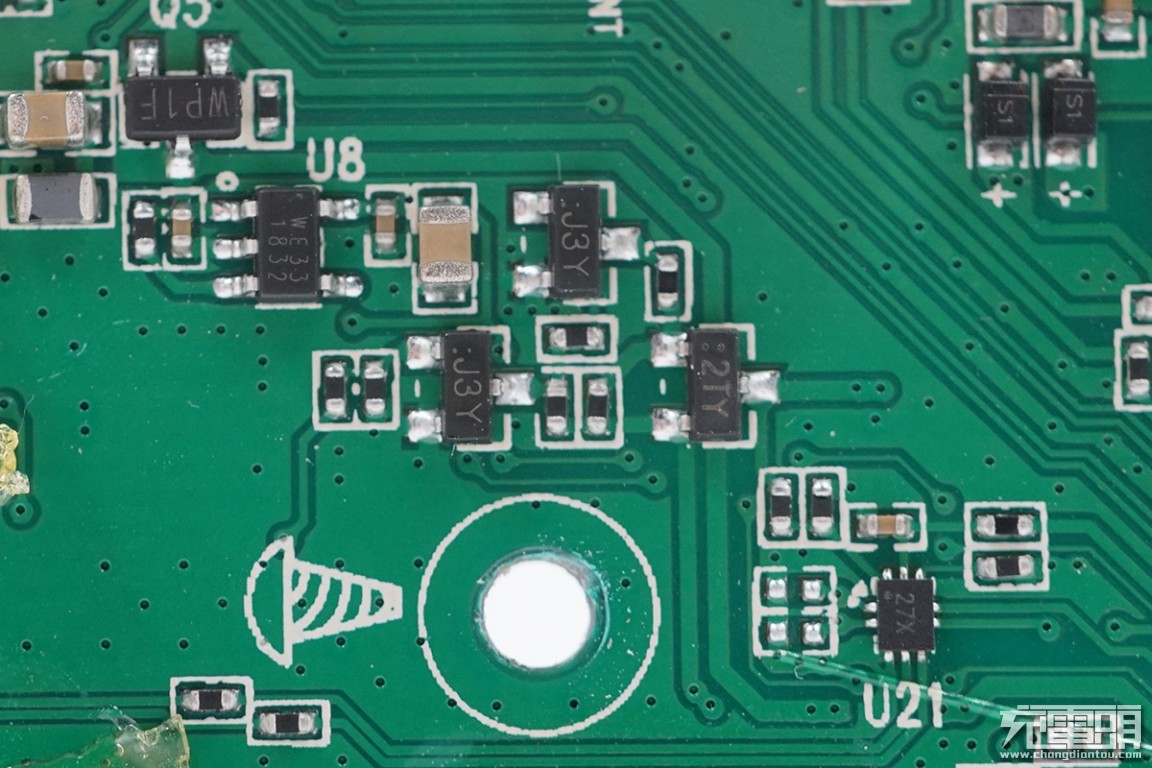

小信号三极管和切换开关。

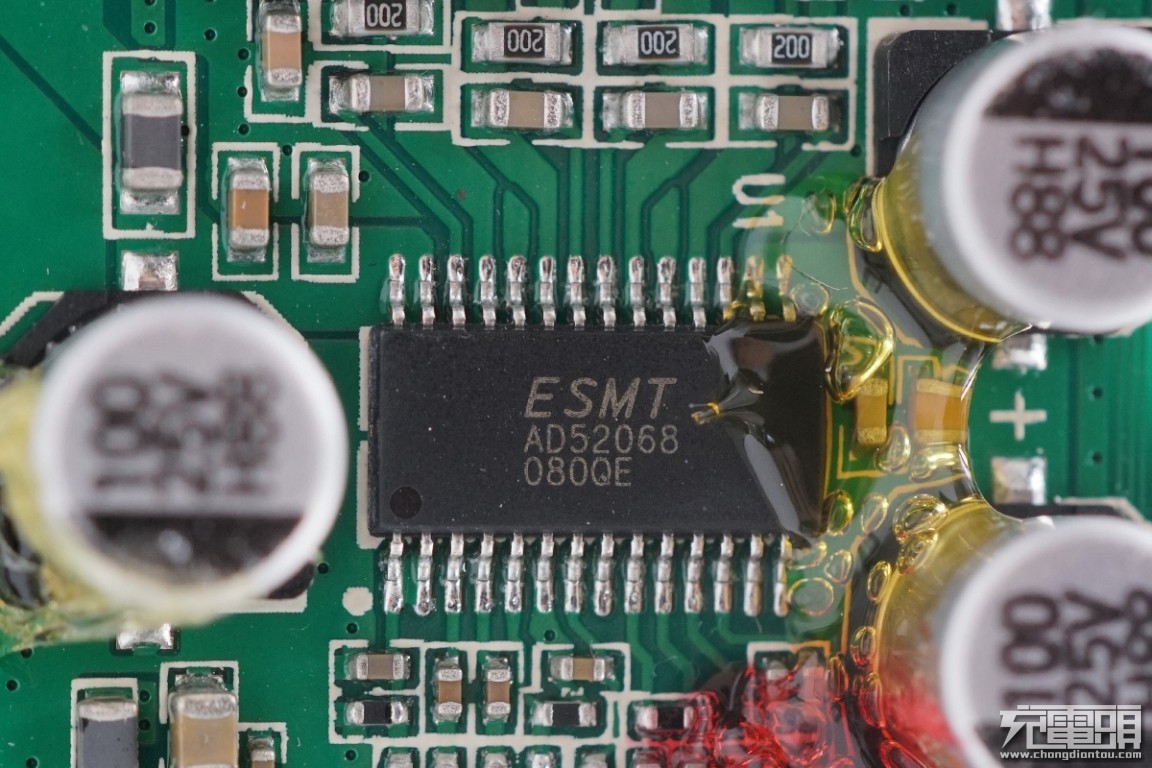

晶豪科技 AD52068 双声道 20W D类音频放大器。

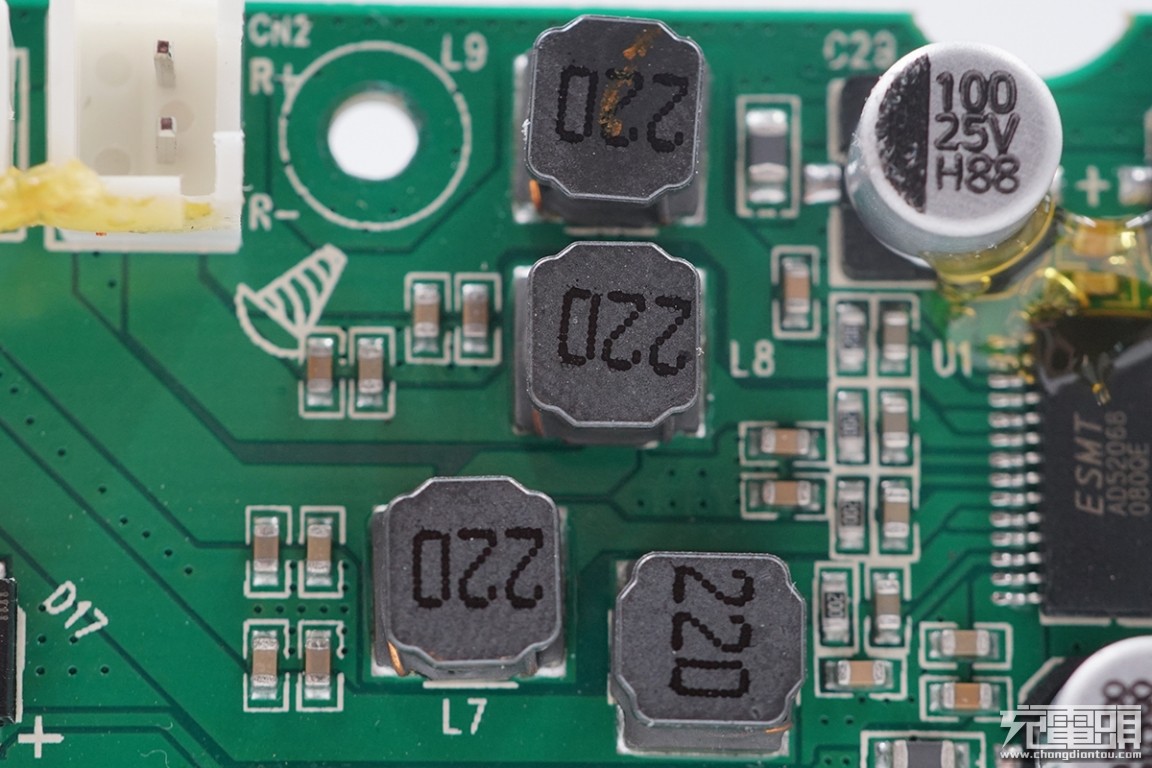

功放输出的滤波电感。

3颗100μF25V滤波电容，提供稳定的电流为功放供电。

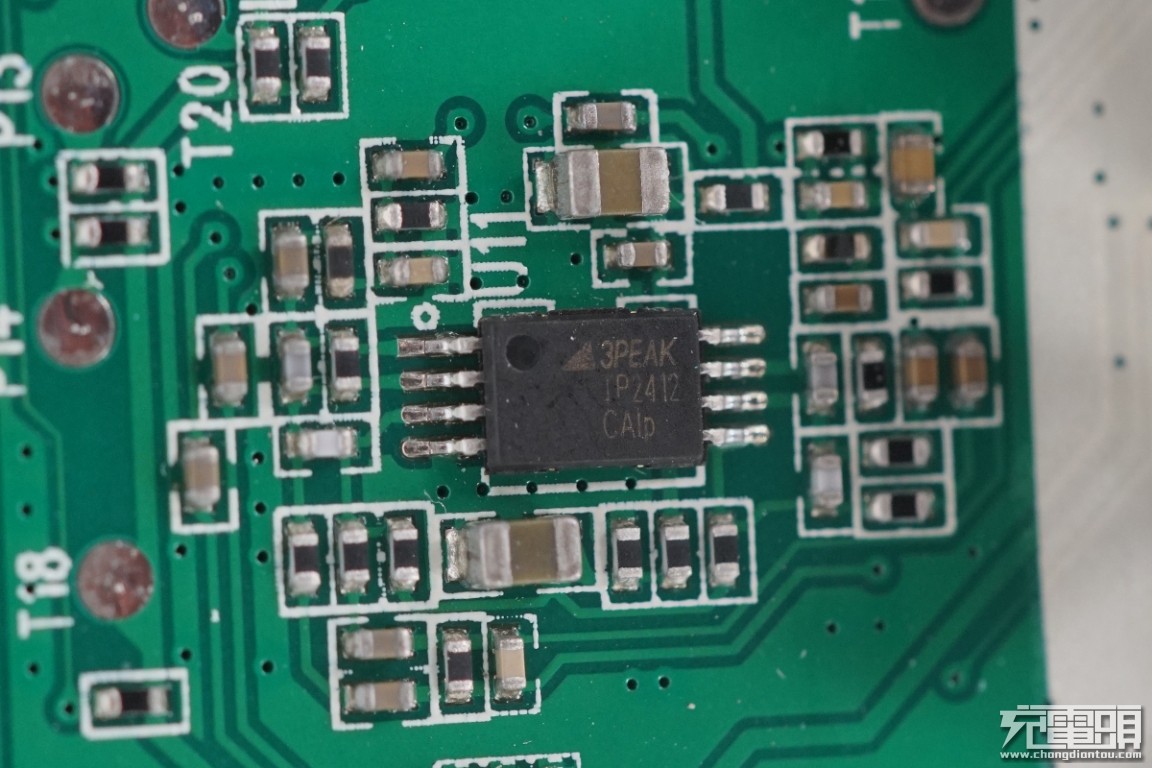

3PEAK的一颗双运放，丝印TP2412。

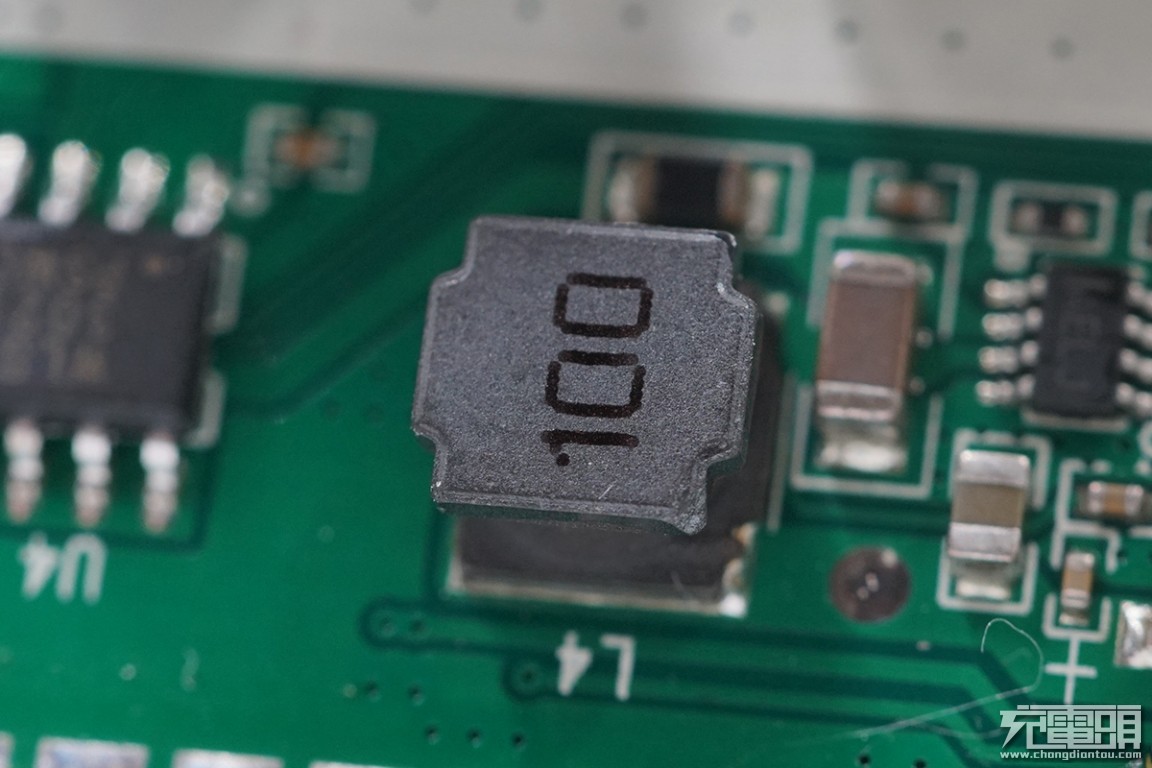

其中一颗降压电感。

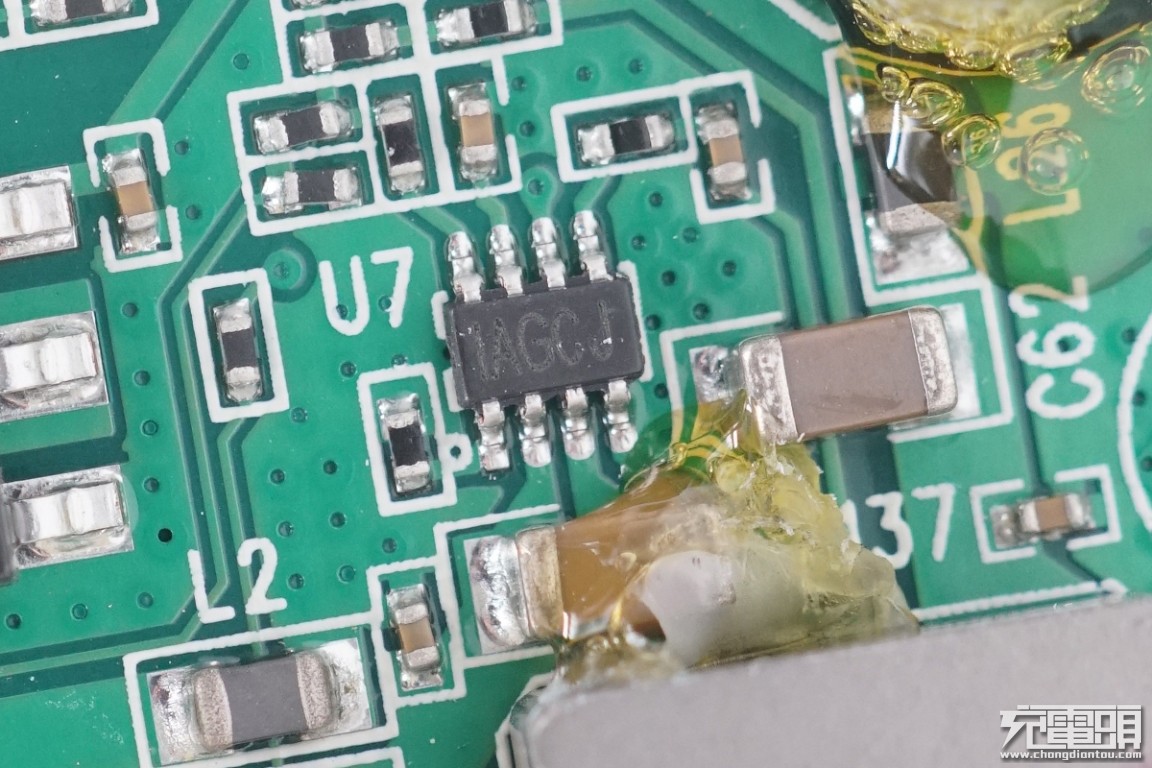

降压IC，来自MPS。

一颗过压过流保护IC。

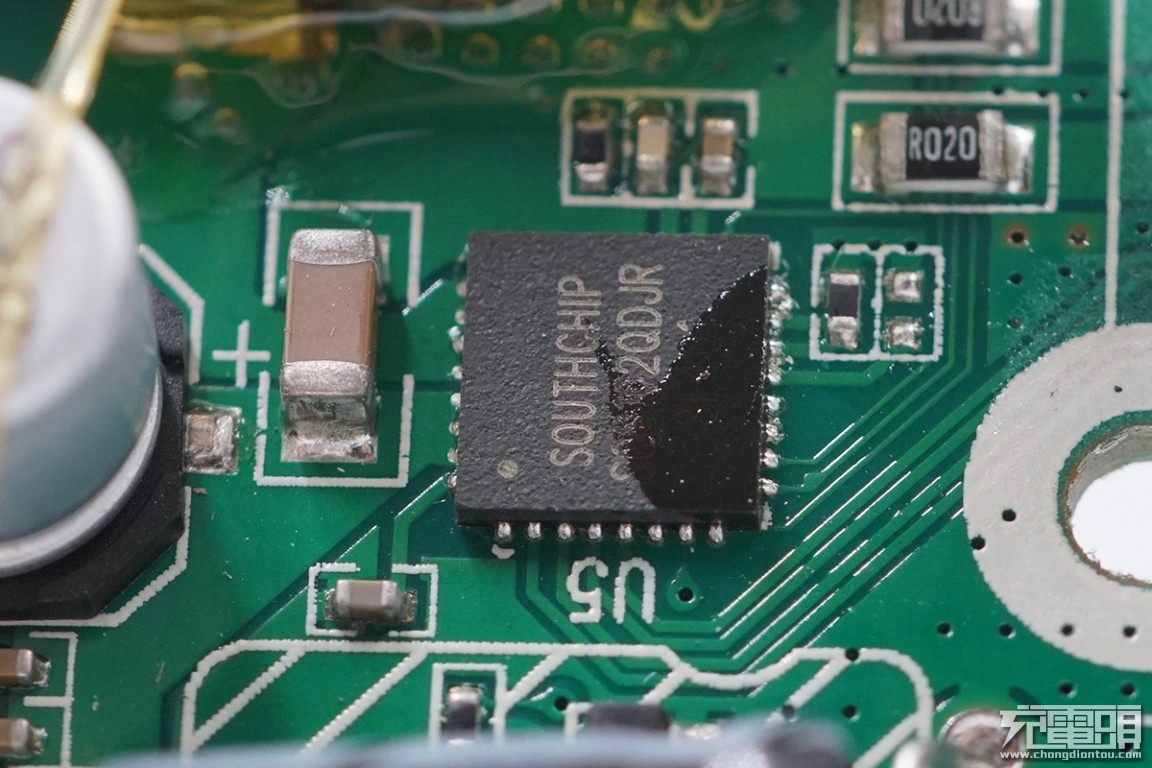

南芯 SC8102降压IC，用于USB口降压输出。

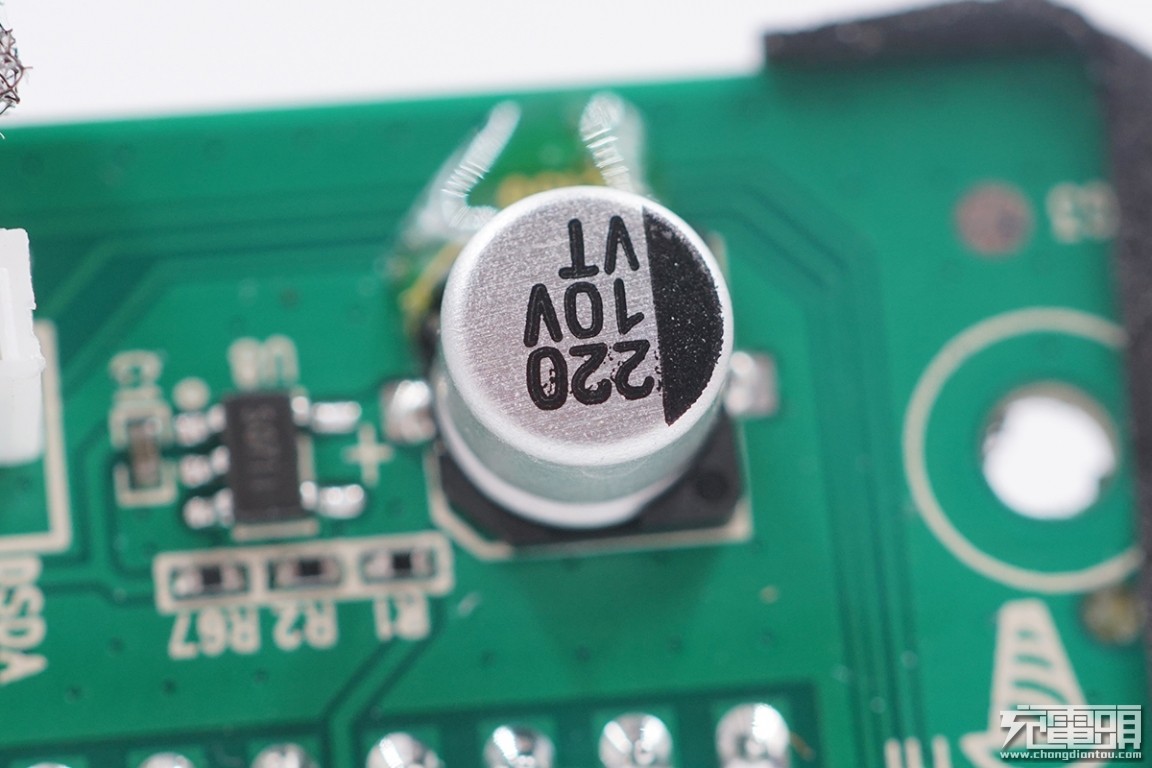

滤波电容，有胶水加固。

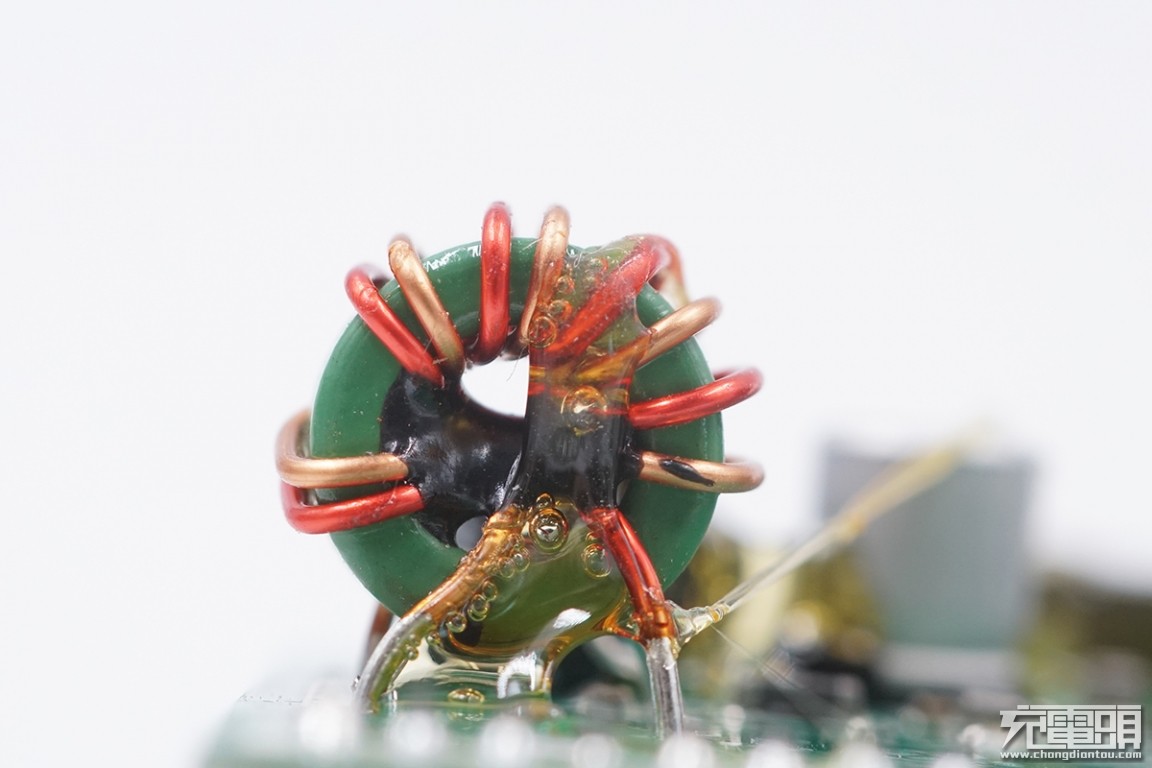

输入滤波电感。

端口全部采用垂直焊接。

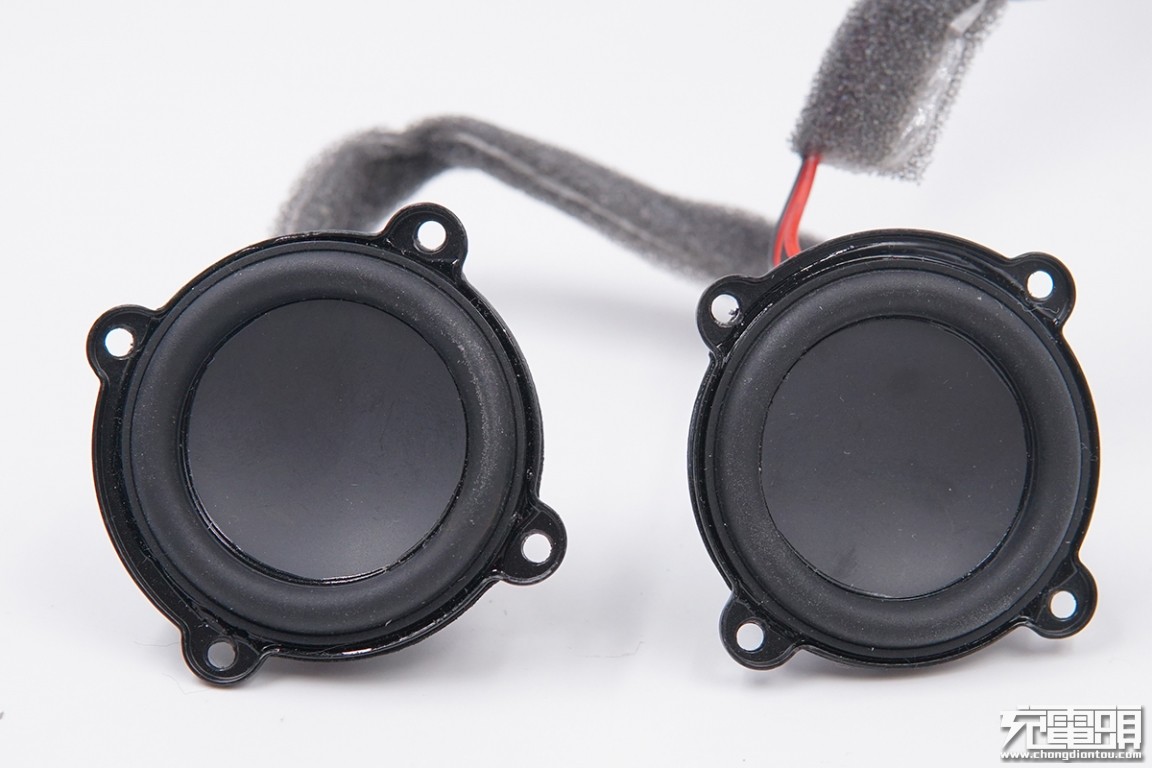

两个橡皮边扬声器，左右一样。

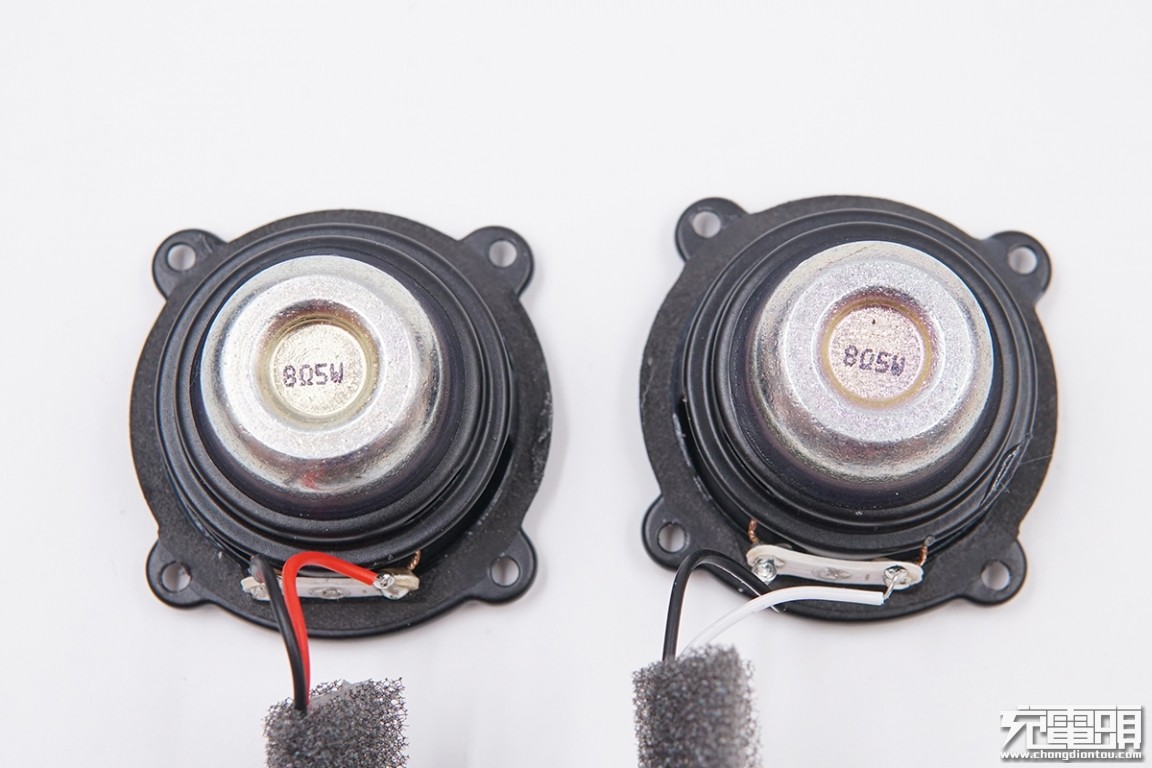

两个扬声器均为8Ω5W，采用不同颜色的导线分出左右。

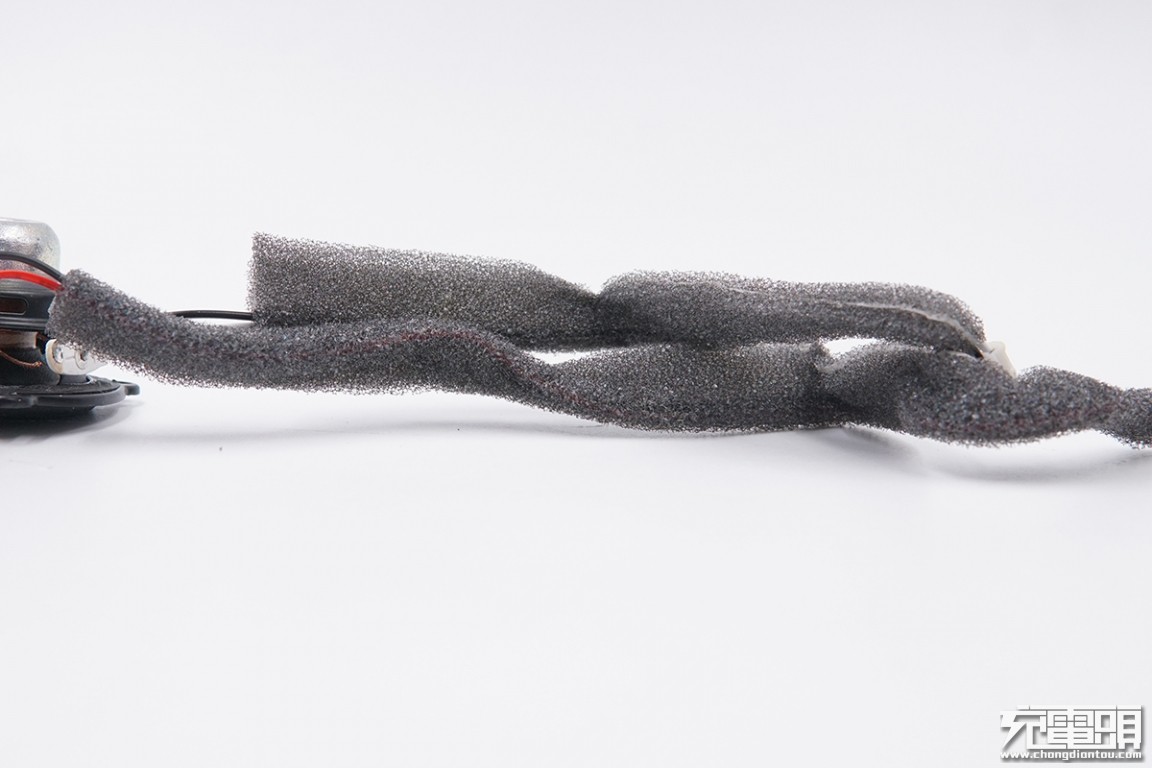

扬声器导线有泡棉胶防止震动。

接下来看无线充电板，无线充部分直接采用15V输入进来到定频调压电路。

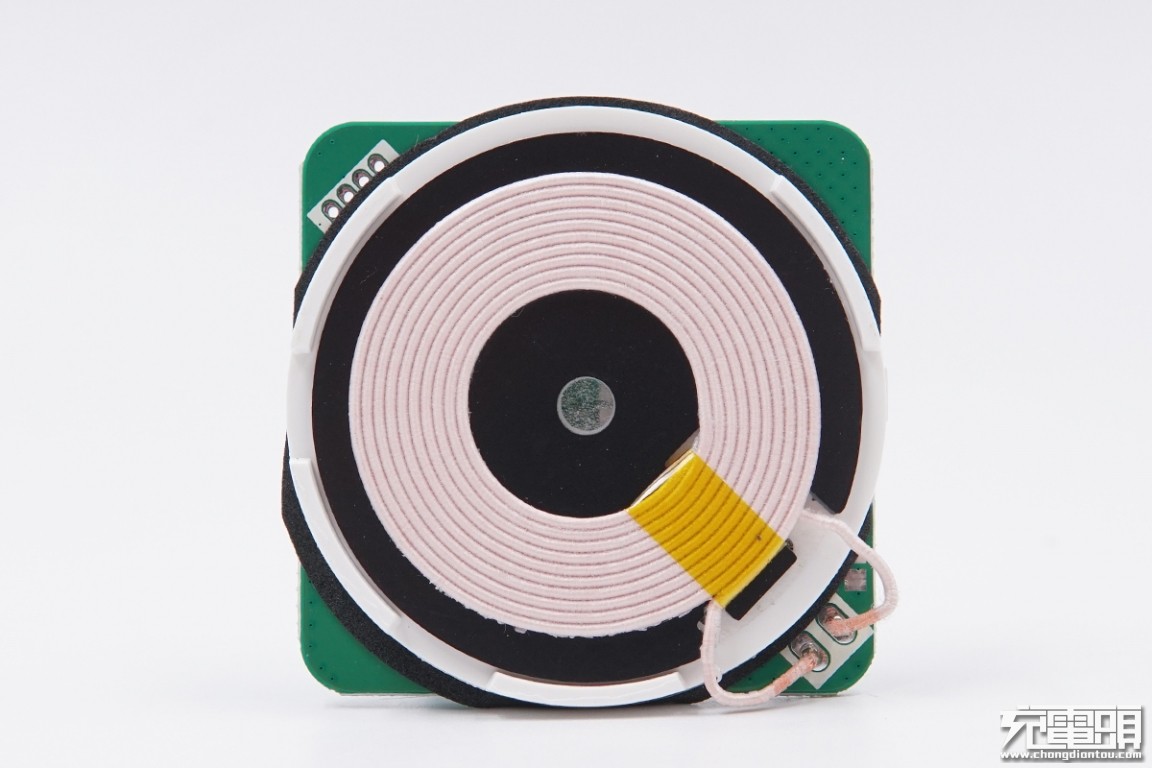

无线充电部分自成一个模块。

隔磁片放置在一个塑料框内部。

泡沫密封垫。

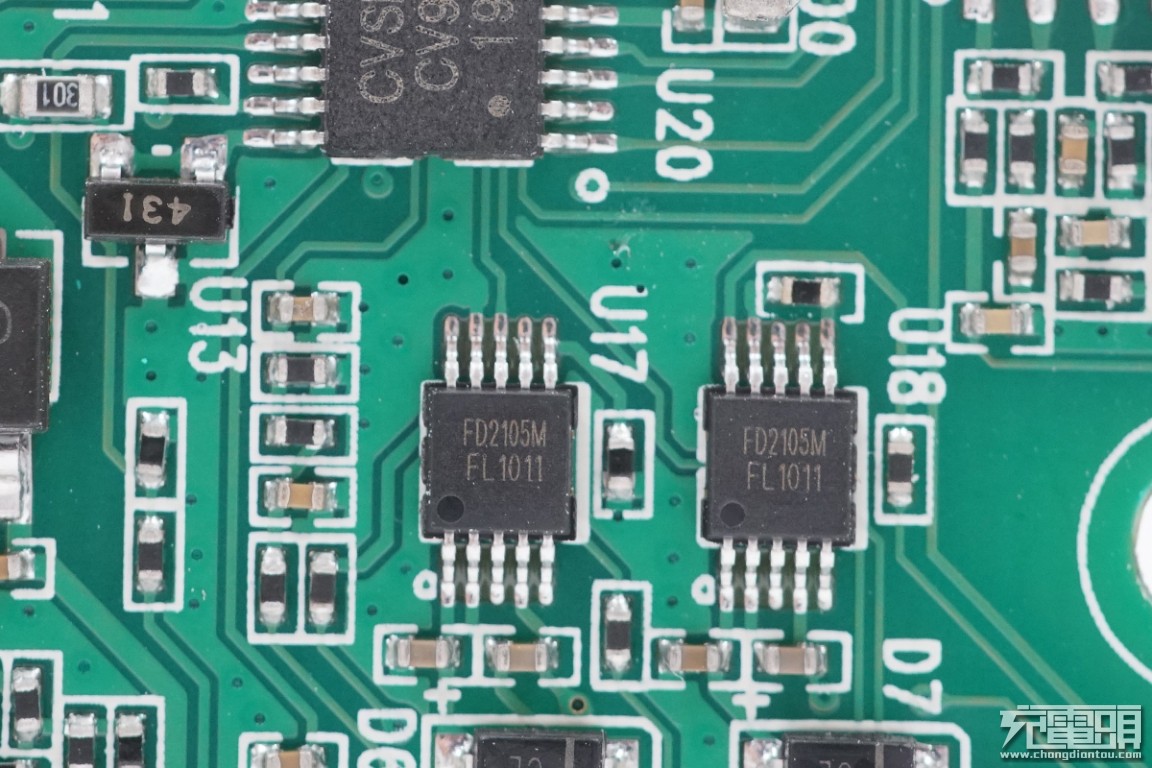

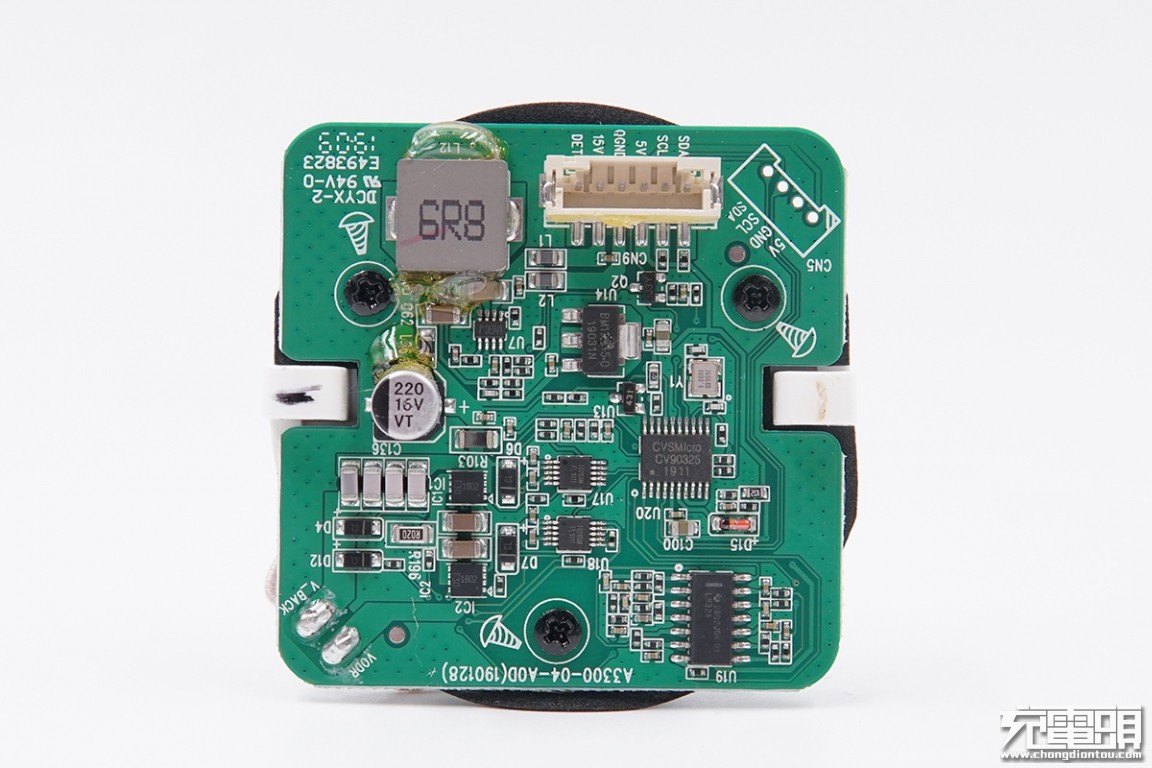

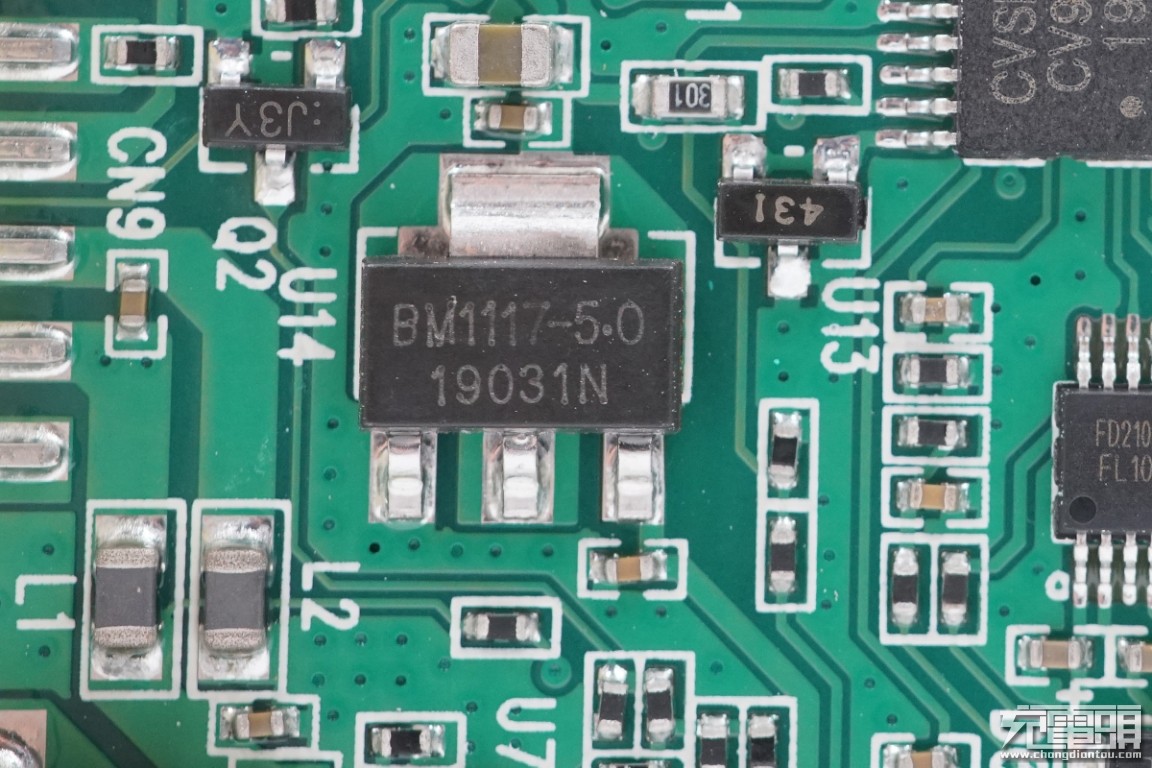

电路板上有定频调压降压电路，无线充电主控IC，驱动器和MOS管，是一个完整的无线充电路。

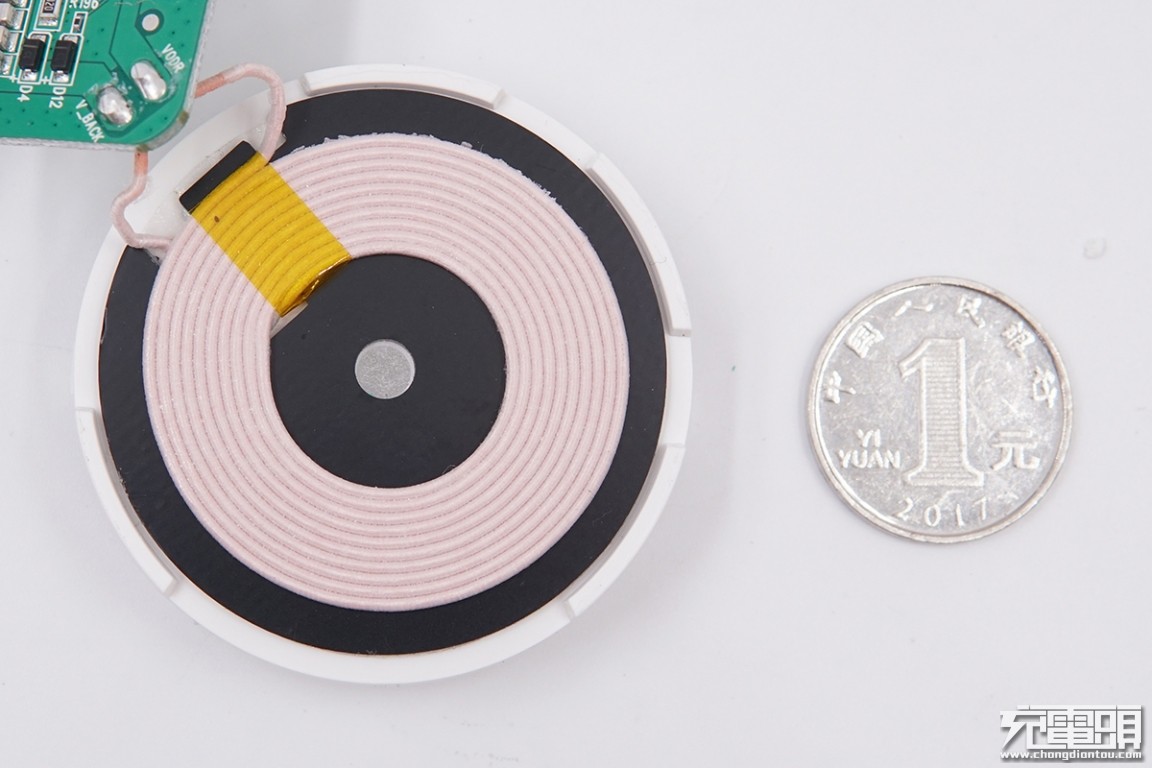

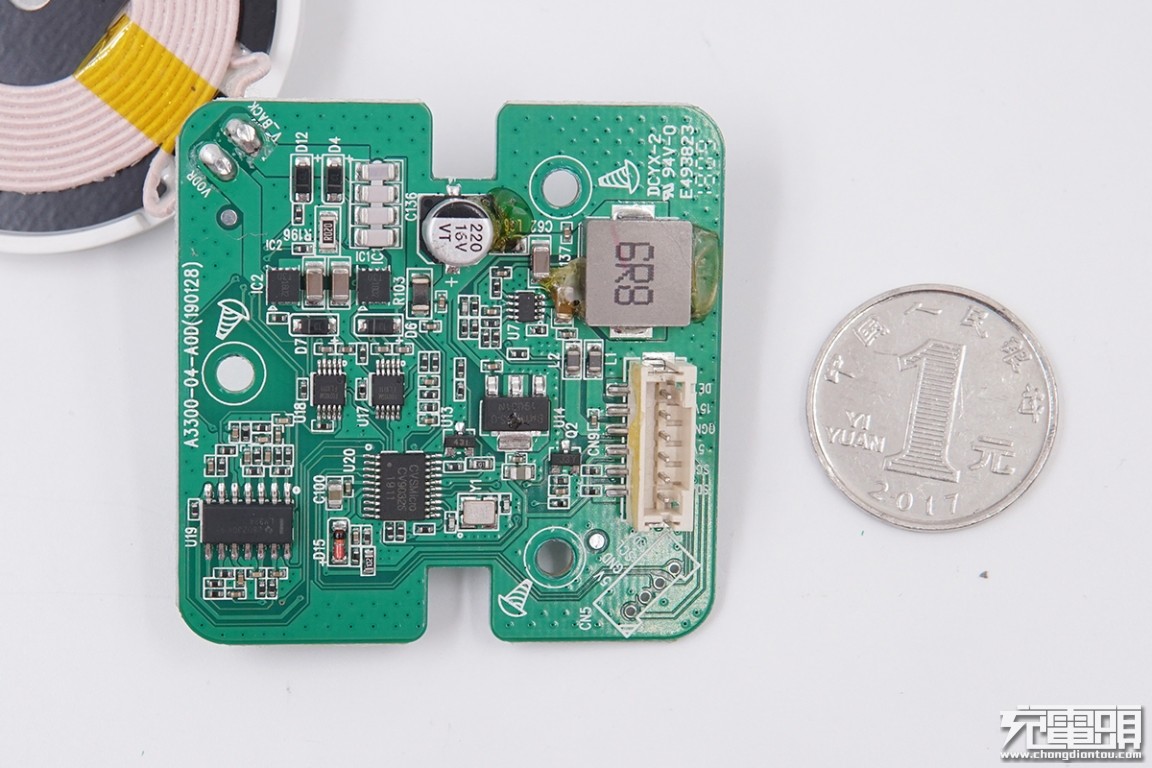

线圈和1元硬币比大小。

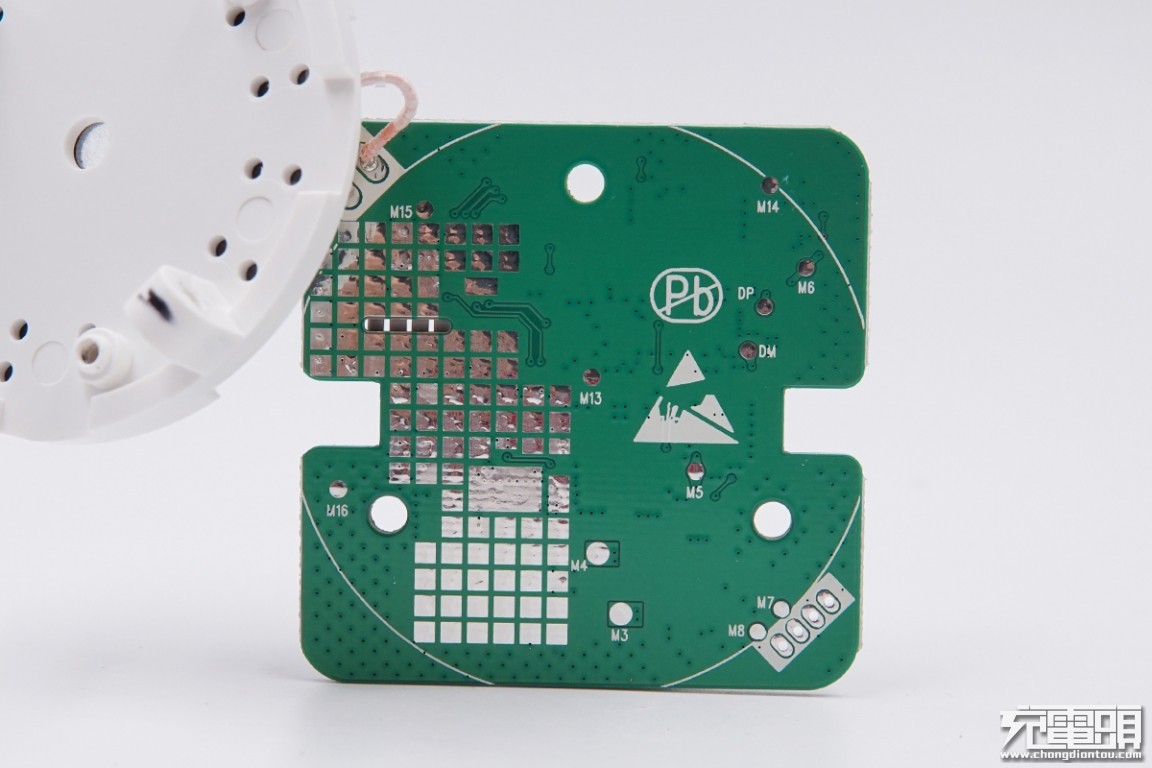

电路板背面露铜散热。

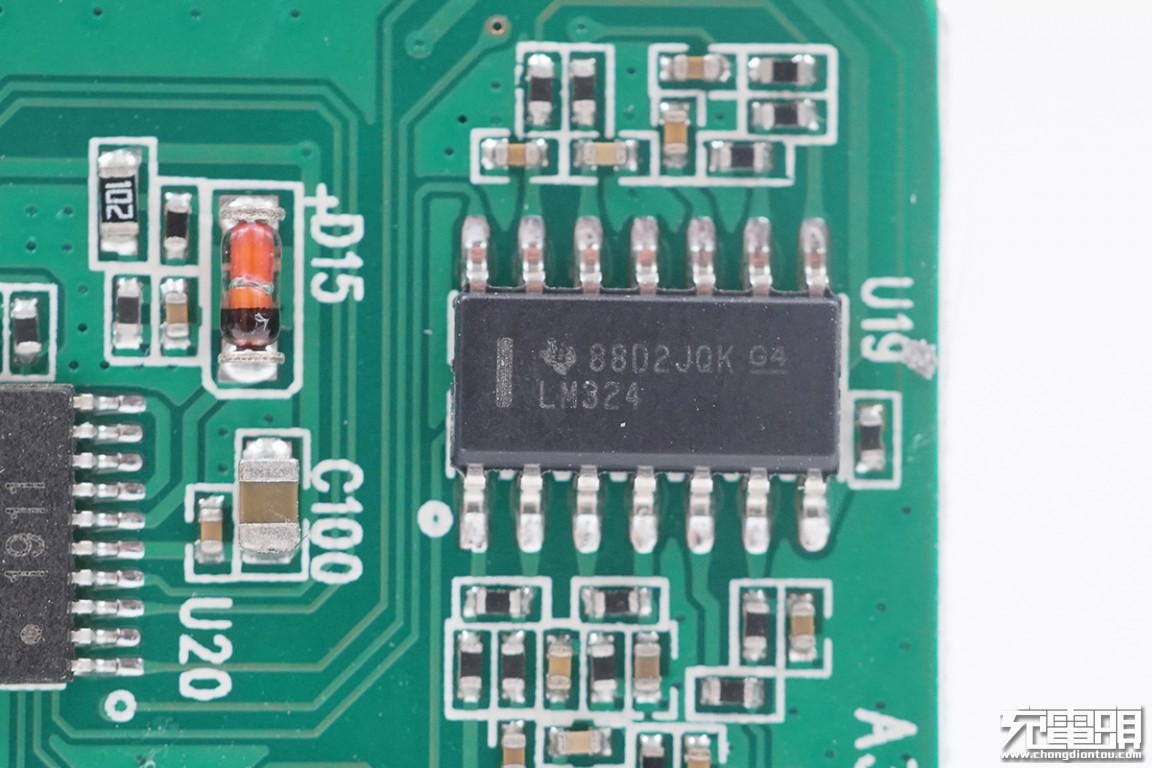

LM324 4运放，用于信号解调。

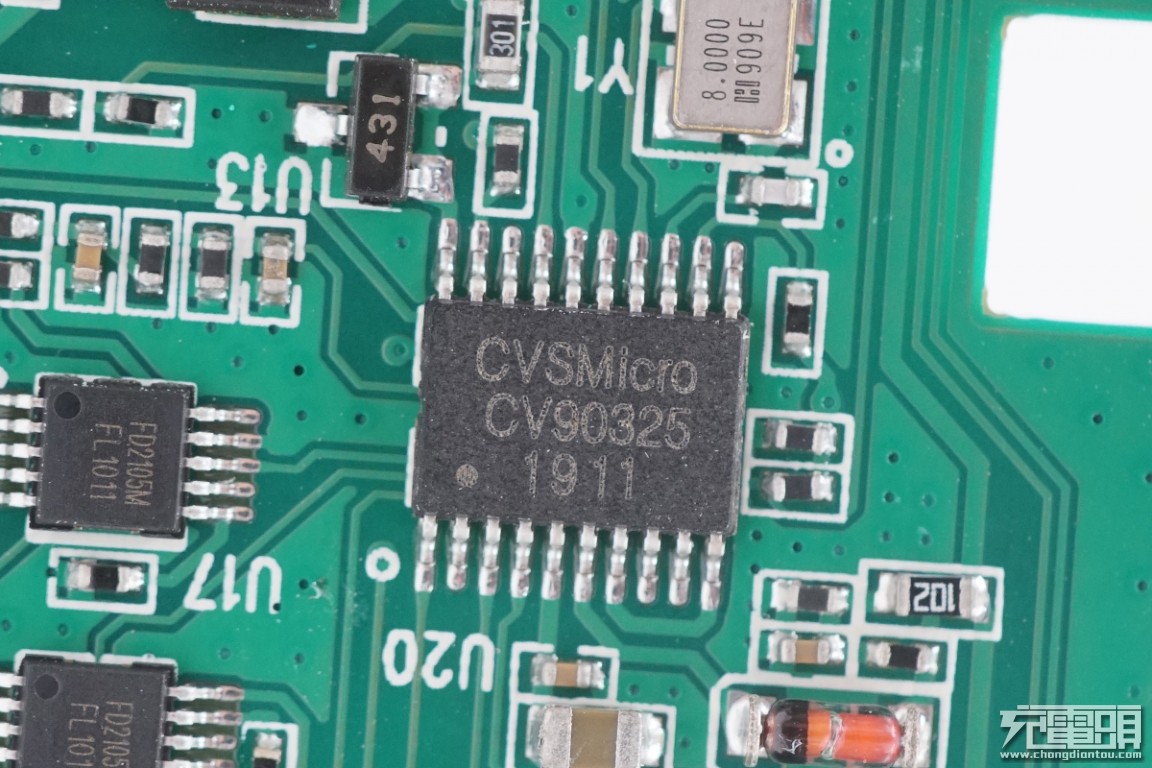

劲芯微 CV90325无线充电主控，符合Qi V1.2.4 EPP认证标准。支持5W BPP、10W SFC三星快充，7.5W苹果快充。127.7kHz定频调压，能效转化率达83%，输入支持5V、9V、12V，输出支持5W、7.5W、10W、15W，支持双重FOD、Q值检测，线圈耦合距离10mm，OCP、OVP、OTP保护。
