关于紫米快充充电器，充电头网此前已经拆解过了多款，包括：ZMI紫米65W USB PD三口快充充电器、紫米ZMI车载充电器、紫米APB01双模智能充电器等，有兴趣的读者可以点击前往了解详情。
一、紫米18W QC3.0快充充电器外观
白色包装盒，自带挂钩设计，正面印着充电器的外观图案以及文字介绍：ZMI快速充电器，适用于安卓（Android）、苹果（iOS）系列智能设备。

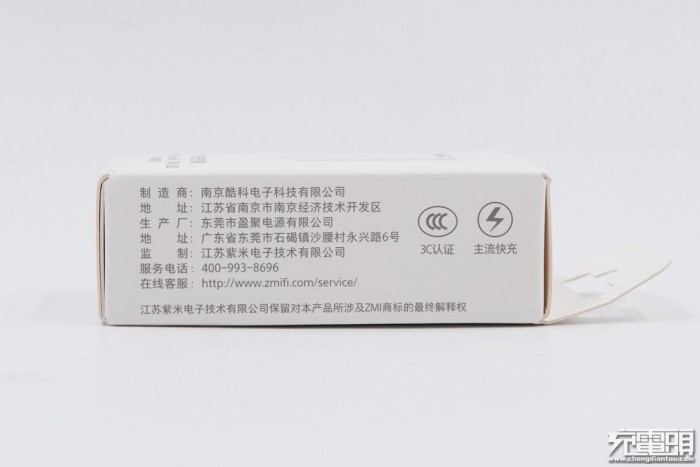

侧面是厂商信息，制造商：南京酷科电子科技有限公司，生产厂：东莞市盈聚电源有限公司；监制：江苏紫米电子技术有限公司，已通过了3C认证。

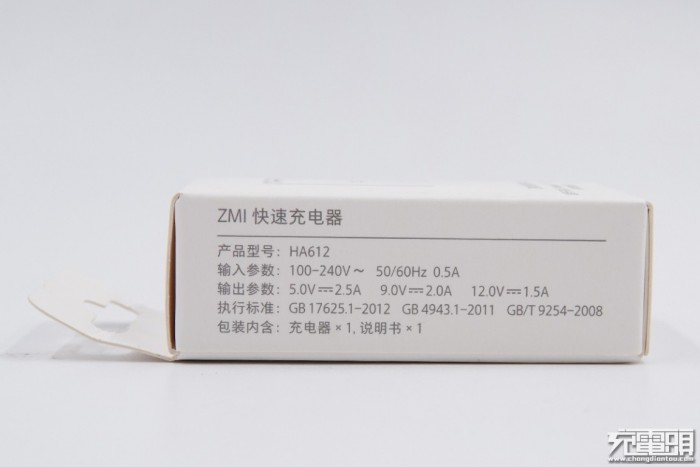

另外一面为充电器的参数，型号：HA612；输入：100-240V~ 50/60Hz 0.5A；输出：5V/2A、9V/2A、12V/1.5A。

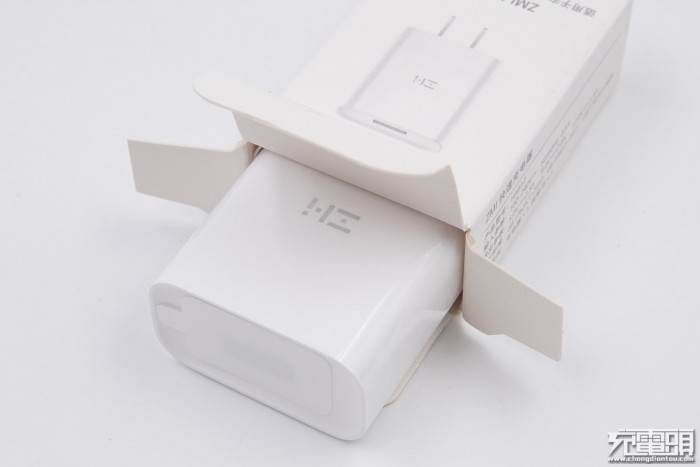

充电器直接装在纸盒包装内，非常轻便，USB-A接口使用防尘贴纸封口。
包装盒内包含充电器和说明书。

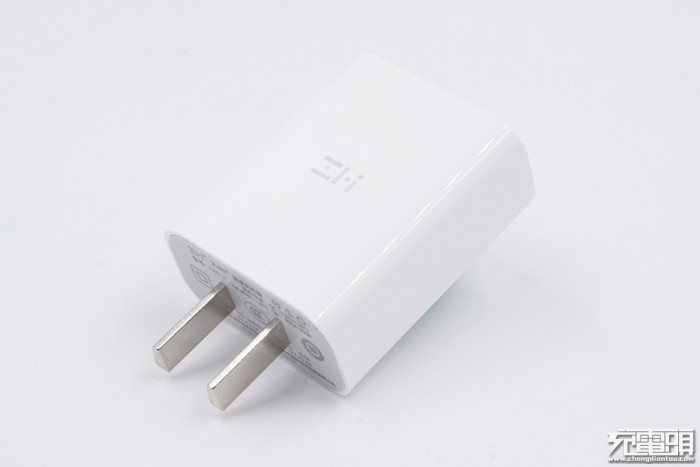

充电器的为白色外壳，钢琴烤漆工艺，正面印着ZMI的logo，配国标插脚。

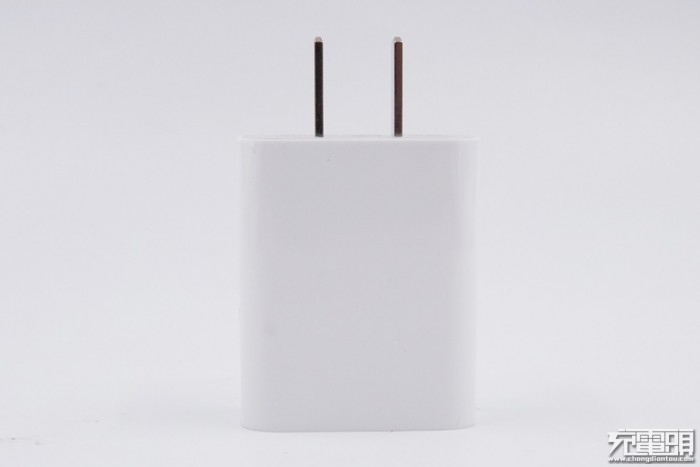

背面为纯色。

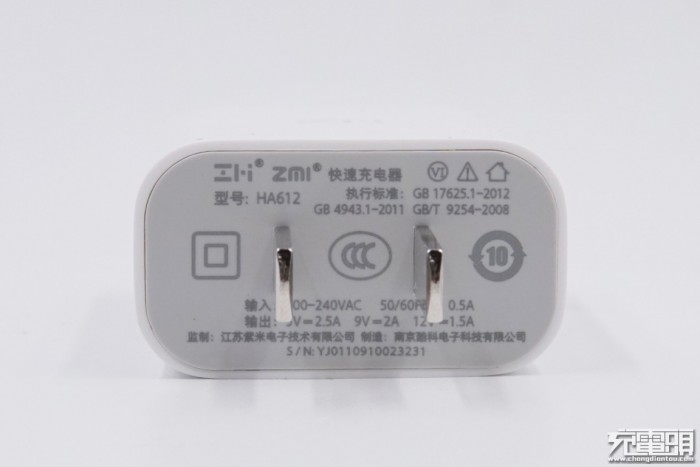

插脚侧为灰色面板，印着产品参数，与外壳包装上信息一致。

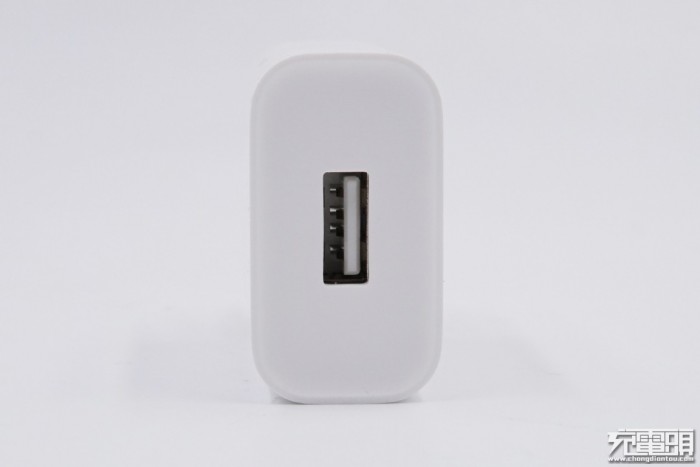

输出端凹陷设计，居中设计了一个USB-A接口，白色胶芯。

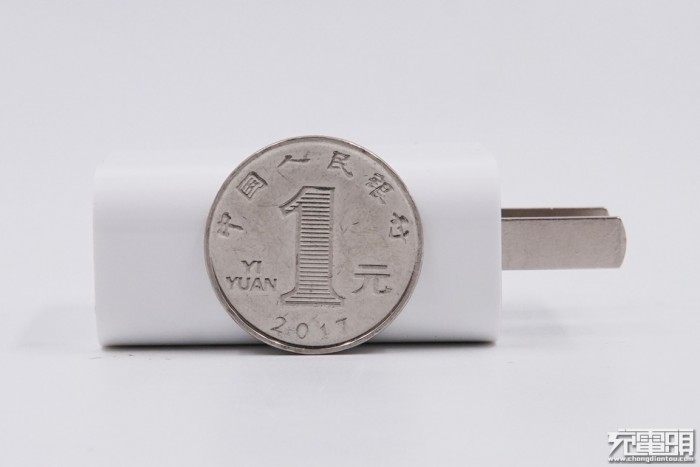

尺寸方面，这款充电器的厚度略小于一元硬币的直径。

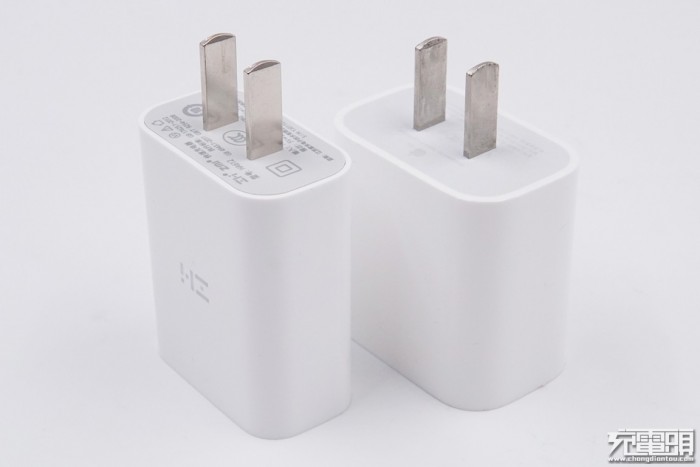

比苹果18W充电器稍微修长一些。

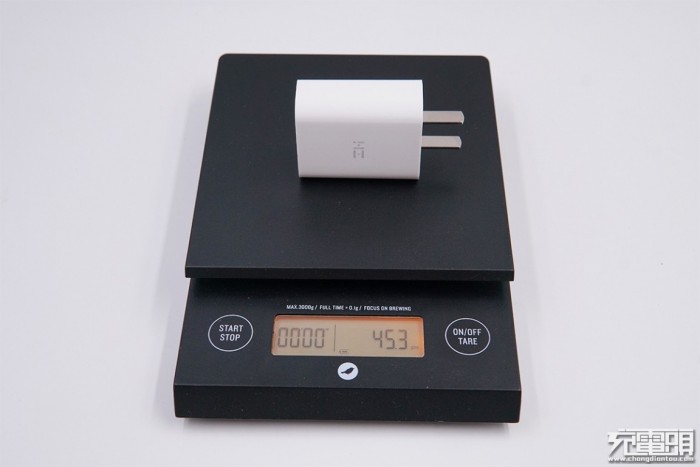

净重约45.3g。
使用ChargerLAB POWER-Z FL001检测充电的输出快充协议，显示支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等多种协议。
二、紫米18W QC3.0快充充电器拆解

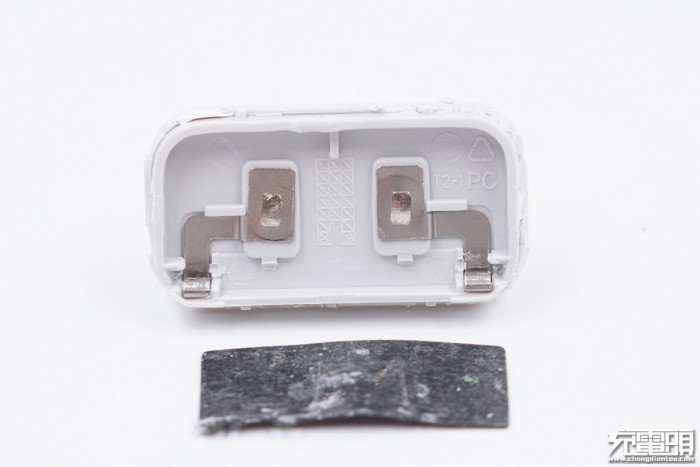

打开充电器的外壳，可以看到主体部分内部的PCB板，插脚侧贴着一块黑色绝缘材料。
在绝缘材料下面，两片弹片连接插脚端和PCB板。

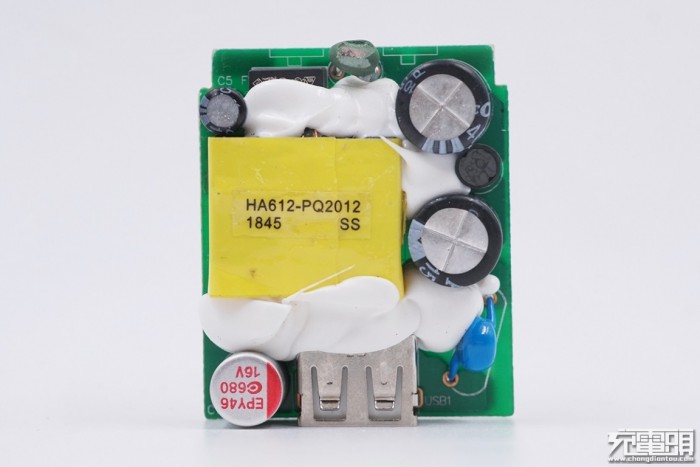

取出充电器内部的PCBA模块，正面元器件之间注满白胶，用于固定和散热。变压器使用马拉胶带包裹，并且贴有标签贴纸。

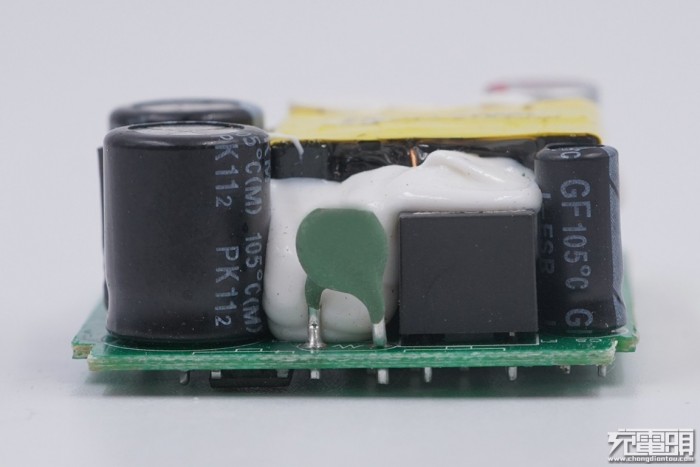

输入端设有浪涌抑制电阻、延时保险丝，左侧为输入滤波电解电容，右侧是PWM供电电容。

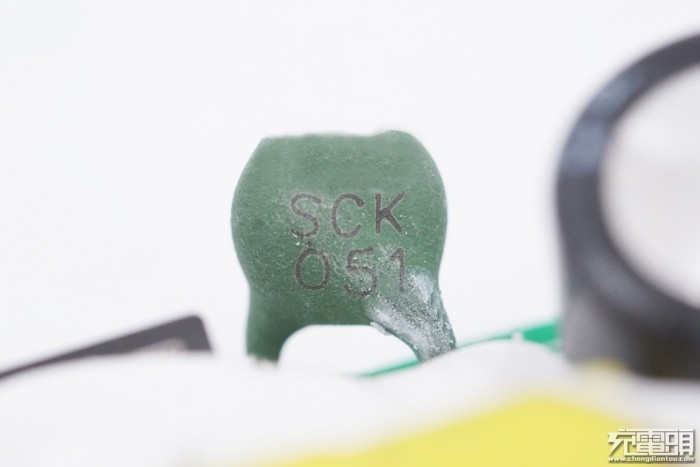

浪涌抑制电阻。

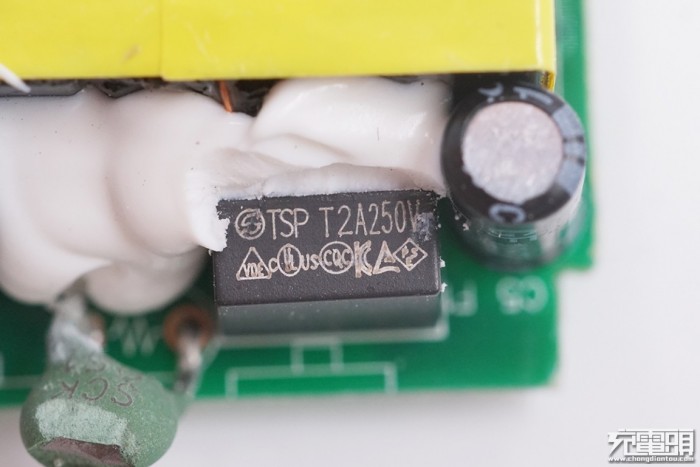

2A 250V的延时保险丝。

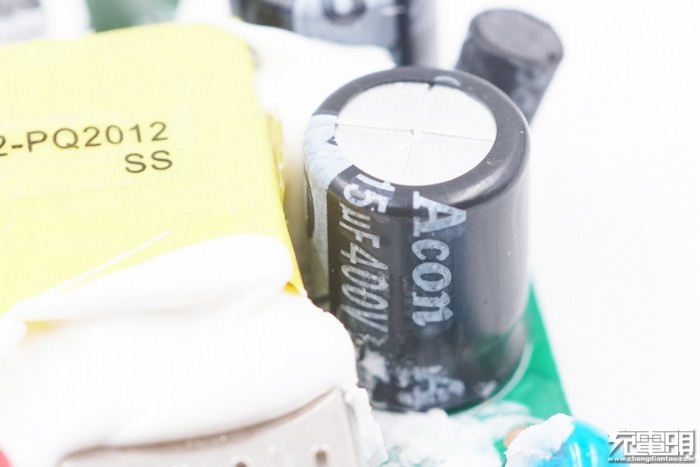

采用两个Acon中元电解电容并联设计，提供输入滤波，规格均为400V 15μF。
规格均为400V 15μF电解电容。
在两颗电解电容之间还有一颗电感线圈，使用热缩管包裹。
PWM芯片供电电容，规格为100V 10μF。
USB-A输出接口左右分别是固态滤波电容和Y电容。
固态电容规格为680μF 16V。
初级和次级之间的Y电容，用于输出抗干扰。
PCB板背面的电路设计非常的简洁，这主要得益于采用这颗PI的高集成芯片。
初级输入整流桥。
来自PI的PWM主控芯片，SC1548C，内置控制器、初级MOS管以及次级同步整流控制器，使用时无需搭配光耦，内建多重保护功能。
次级侧同步整流MOS管采用万代的AO4264E，由PI主芯片控制，左侧R015电阻为输出检流电阻，反馈输出电流至PI主芯片进行过流和短路保护。
万代AO4204E规格资料。

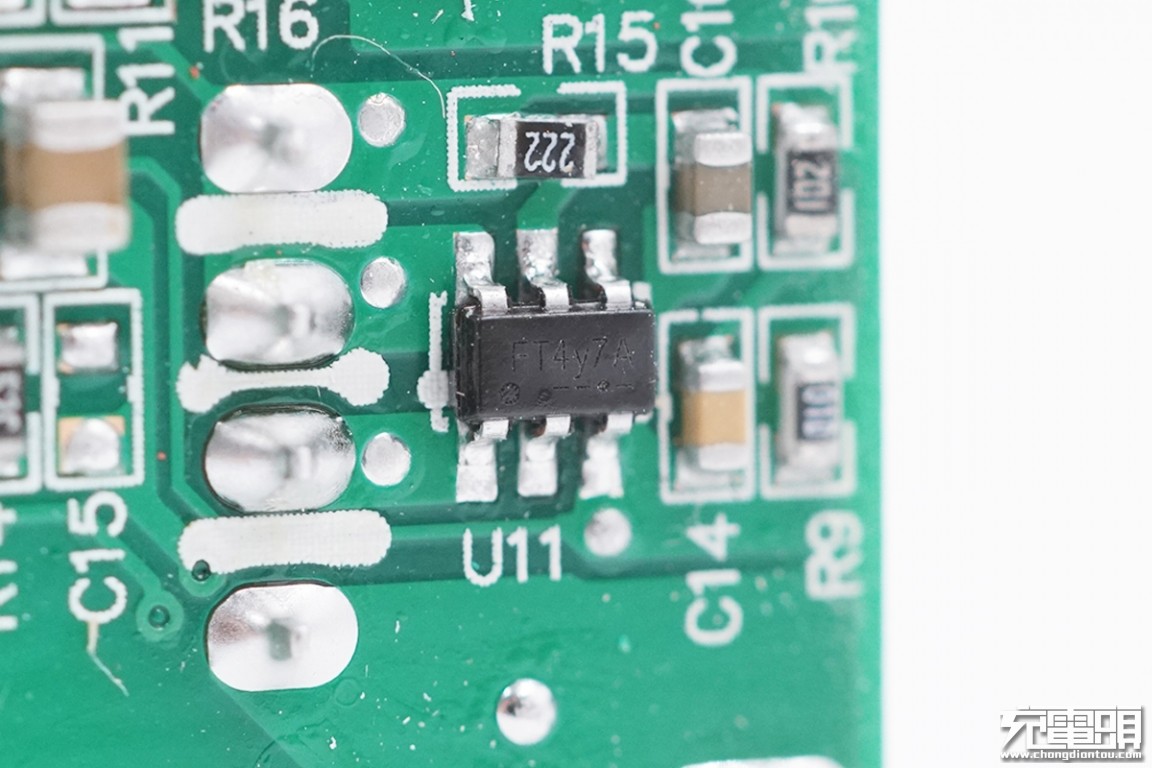

USB-A接口的输出协议芯片，丝印FT4y7A，为Fitipower天钰的FP6601Q。天钰FP6601Q是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为FCP，通过监控USB D /D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

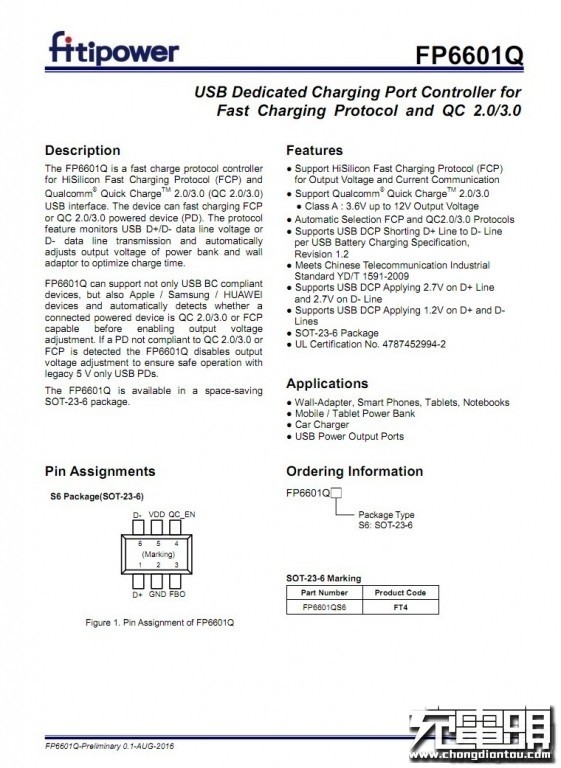

天钰FP6601Q详细规格资料。
全部拆解完毕。
充电头网拆解总结
最近18W USB PD充电器的热度比较高，充电头网也给大家分享了22款18W USB PD充电器的应用案例。但不得不说，紫米这款18W QC3.0快充充电器同样有着非常不错的用料和做工。内部采用了PI一体化PWM芯片搭以及天钰FP6601Q这款明星级的QC3.0协议芯片，输出同步整流保证效率，固态电容保证寿命和纹波，设计精简功能齐全保护全面。
输出支持QC、FCP、AFC、APPLE2.4A等常见快充协议，协议多，兼容性强。在正面的元器件之间采用大量注胶处理，不仅可以起到固定的作用，还有帮助散热的效果，保证满载输出时，整机的稳定性，还能避免不慎摔落造成损坏。
