此前，充电头网已经通过了《原装10W充电器够用吗？iPad mini 5多款充电器跑分大比拼》为大家详细分析了各款充电器的充电速度，最后得出的结论就是，建议每一位入手新iPad用户用USB PD快充充电器替换标配的10W充电器。不过替换归替换，充电头网对这款10W标配充电器的拆解工作还是不能停止的。毕竟出自苹果供应链之手，充电器内部的用料、结构设计都值得大家学习和借鉴。下面充电头网就给大家分享苹果A1357充电器的内部拆解。
一、苹果A1357原装充电器外观
苹果A1357充电器外观与上一个版本12W充电器一致，均采用小方块设计，插脚可拆卸、折叠插脚，USB-A输出接口。

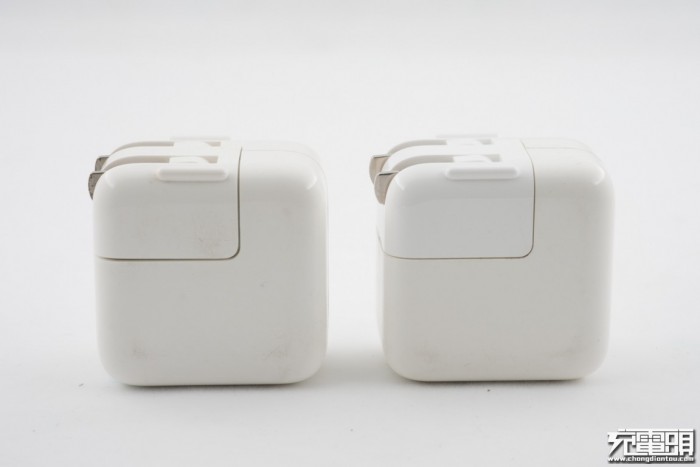

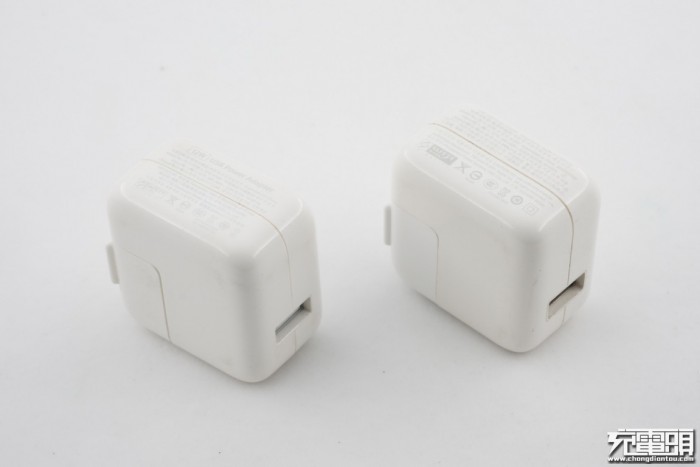

对比一下苹果10W充电器和12W充电器的体积，几乎是一样大小。

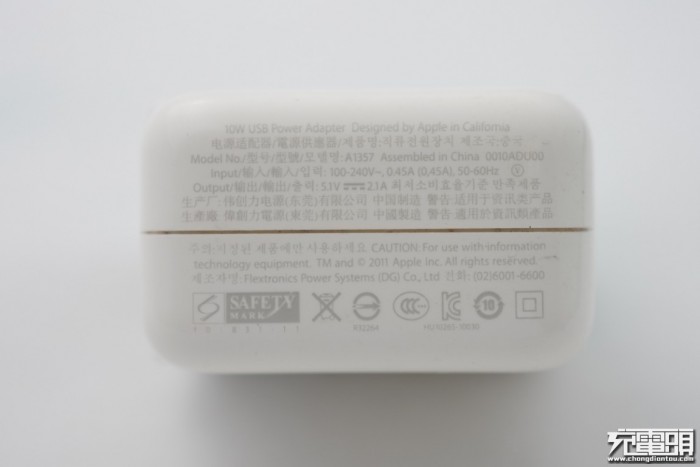

充电器的侧面镭雕参数信息，有英文、简体中文、繁体中文、韩语四种语言。充电器的型号为A1357，支持100-240V，0.45A 50-60Hz输入，支持5V/2.1A输出，生产厂商：伟创力电源（东莞）有限公司，已经通过了KC、CCC认证。

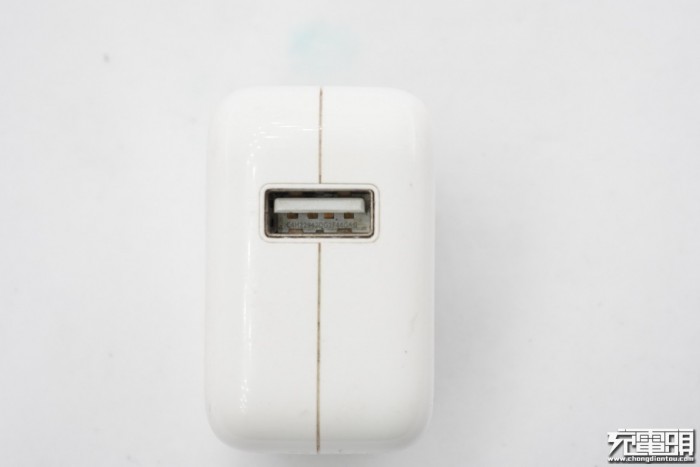

标配的USB-A输出接口，接口内部印有产品序列号。

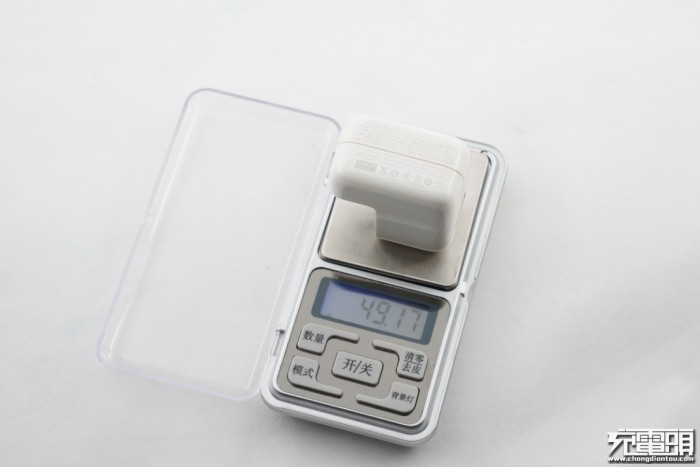

因为这款10W充电器的插脚为可拆解设计，不同的插脚，整体的重量也会不一样。在不带插脚的情况下，机身的净重约为49g。

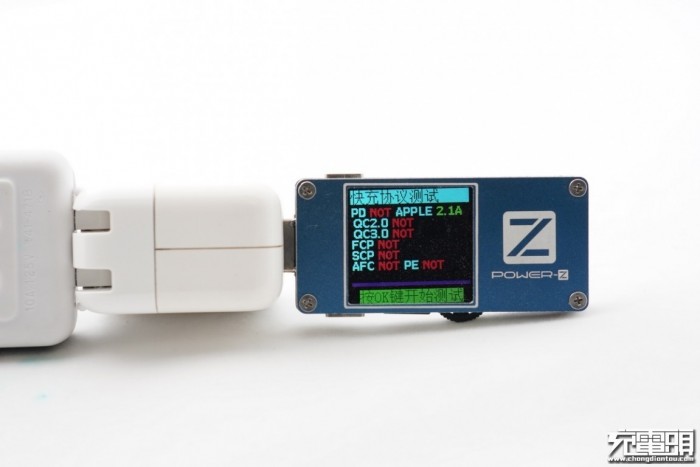

使用ChargerLAB POWER-Z FL001SUPER测试仪检测充电器的输出协议，显示支持APPLE2.1A。

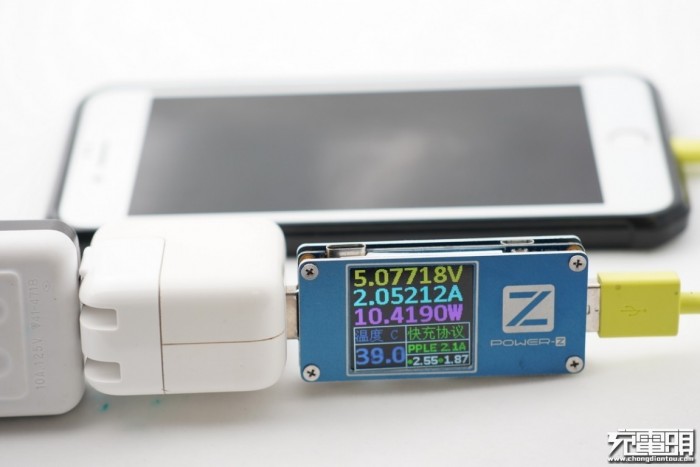

在使用这款充电给iPhone 8 Plus充电时，显示充电电压为5.07V，电流2.05A，充电功率约为10.4W，虽然不能伤到18W快充，但是比手机标配的5W充电器还是要快。
二、苹果A1357原装充电器拆解

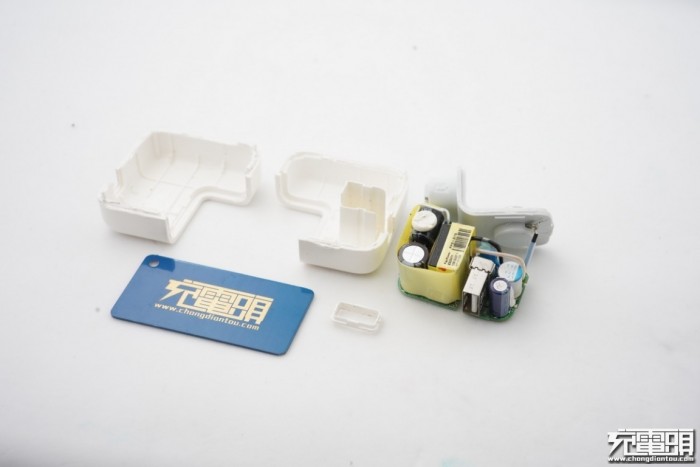

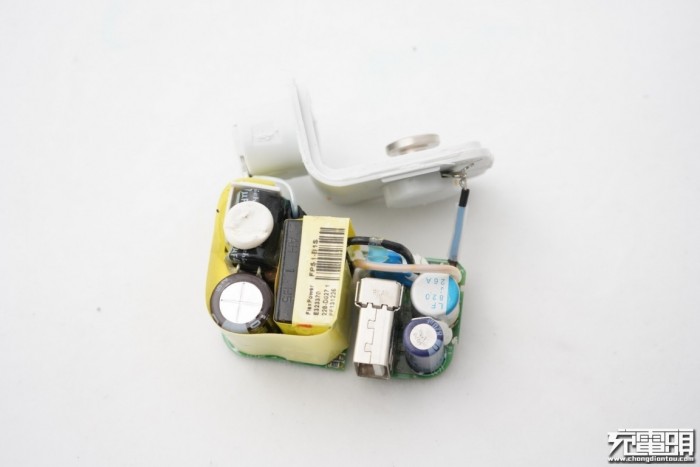

首先暴力拆开充电器外壳，取出背部PCBA模块。

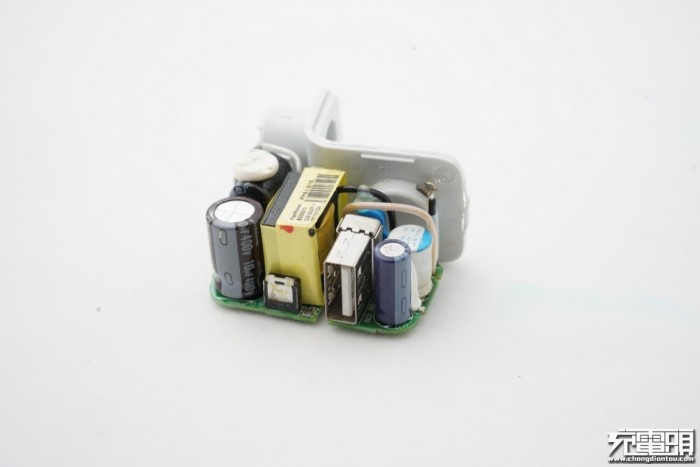

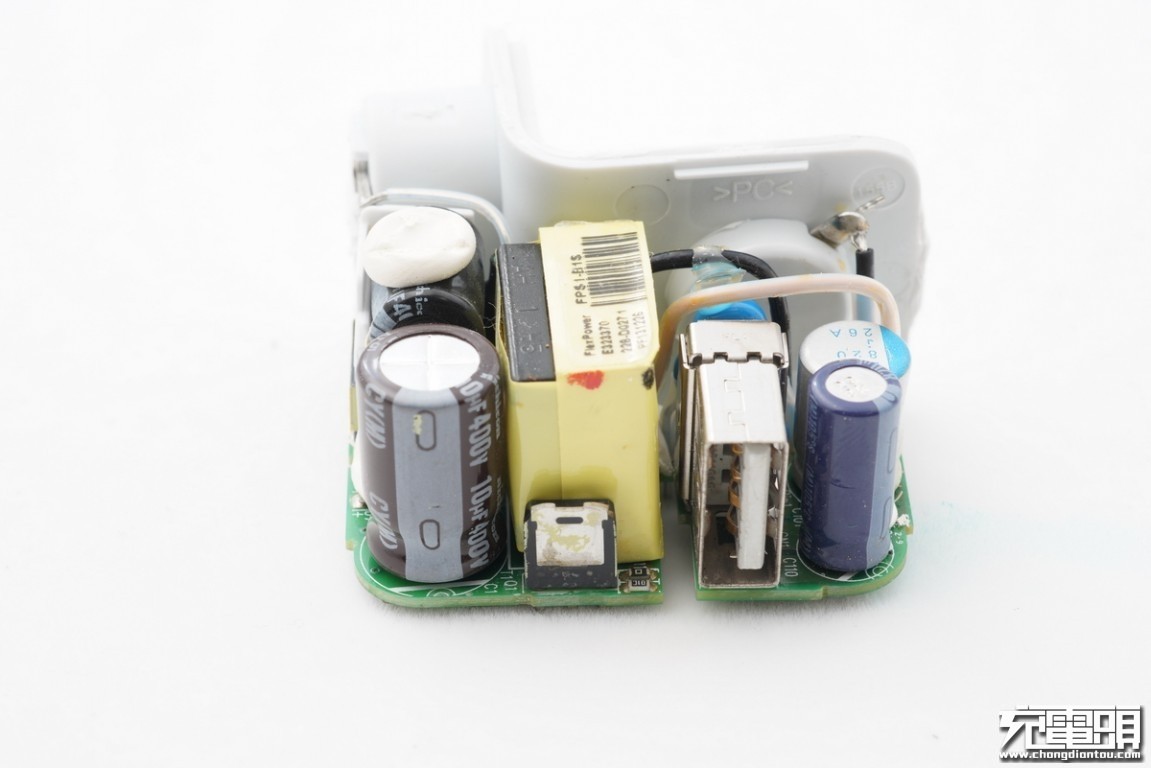

内部PCB板通过两个硅胶线缆取电，正面输入端设有两颗电解电容滤波，中间为伟创力定制变压器，采用多层绝缘线；USB-A接口旁边分别采用一颗固态电容和一个电解电容滤波。

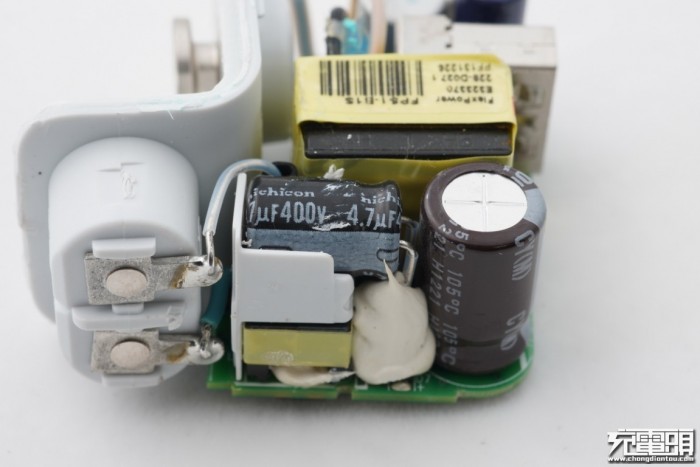

输入两根硅胶线与插脚尾部焊接，焊点与右侧的滤波电容之间采用塑料板绝缘隔离。滤波电解电容分别是尼吉康400V 4.7μF和400V 10μF，其中一颗采用卧式安装，合理利用空间。
从侧面来看，在靠近变压器边缘的位置有一颗初级开关管。

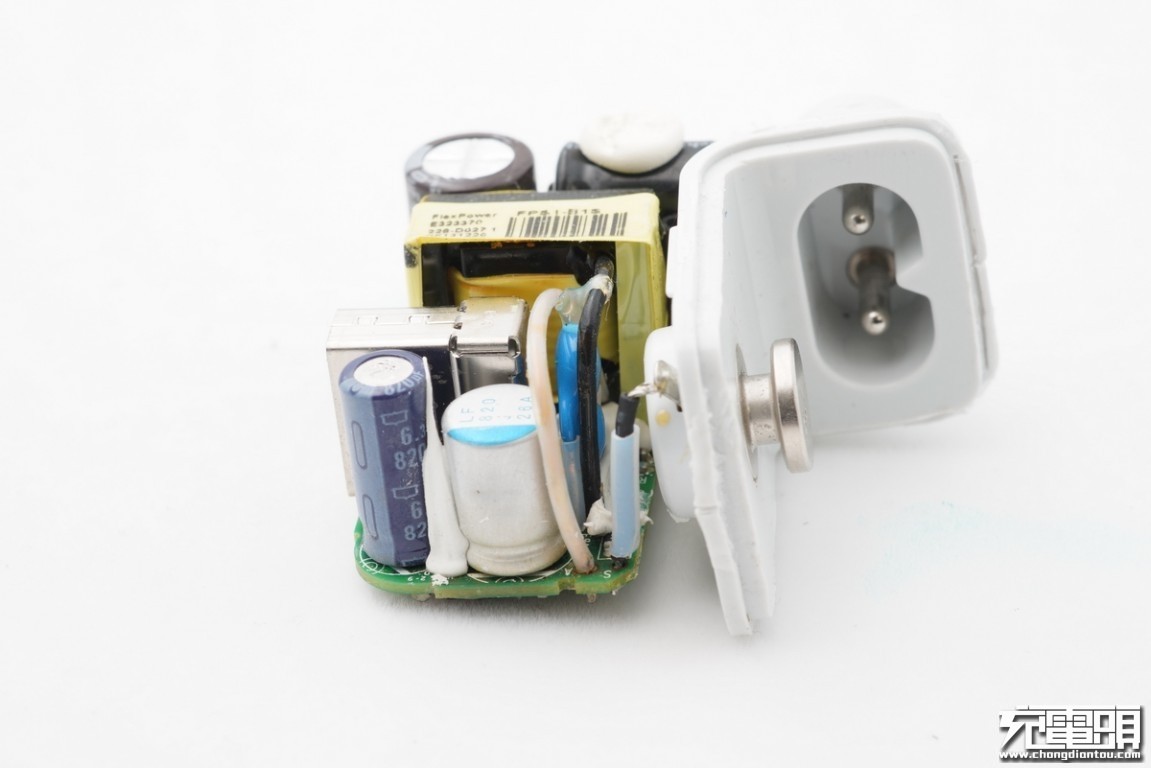

输出端滤波采用一个固态电容和一颗日化的电解并联。
因为充电器的输出功率比较小，所以初级开关管没有增加辅助散热。从这个角度也可以看到，PCB板上初级和次级之间采用镂空设计，加强绝缘。

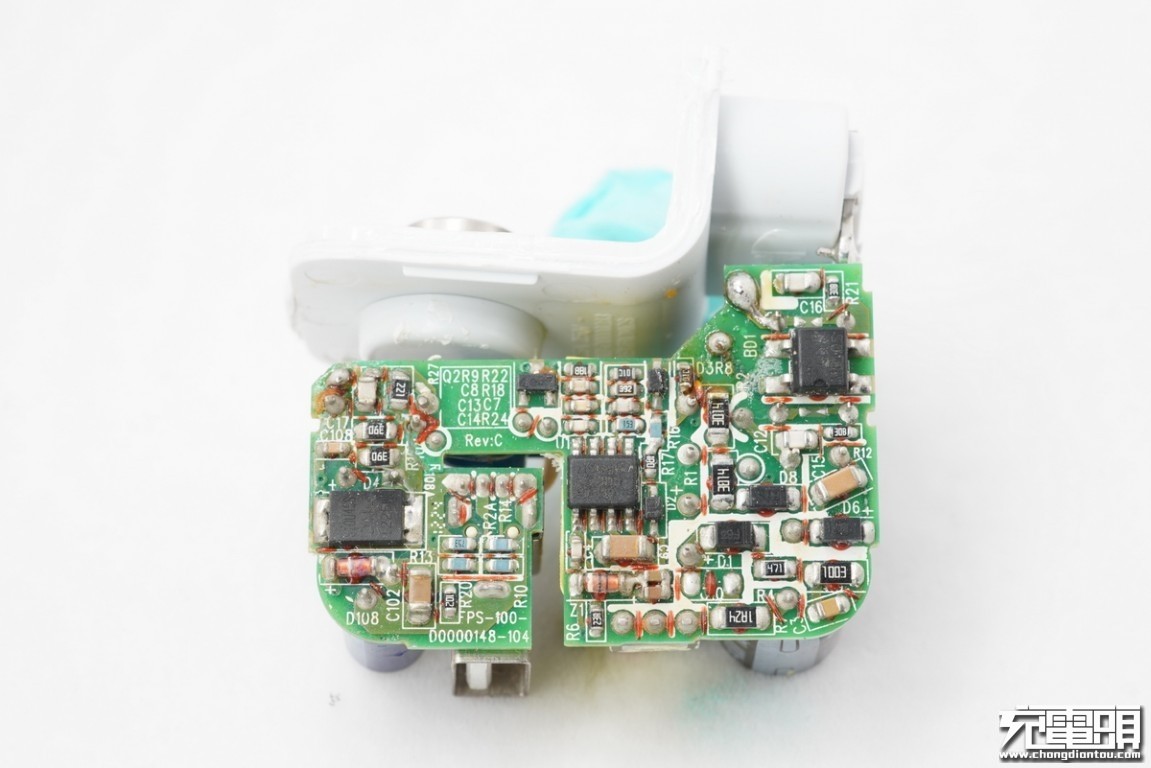

再来看一下PCB板背面，元器件很少，设计比较简洁，残留有很多用于波峰焊的红胶。
充电器初级PWM主控芯片来自Dialog，型号iW1691。
iW1691是一款高性能AC-DC控制器，设计用于驱动N沟道功率MOSFET，用于峰值电流模式PWM反激式电源。iW1691适用于移动计算和通信以及消费类电子产品中的备用电源等应用的电源适配器，符合美国DoE的外部电源标准和欧盟的行为准则第5版1级效率标准，无负载功耗更低超过100mW。

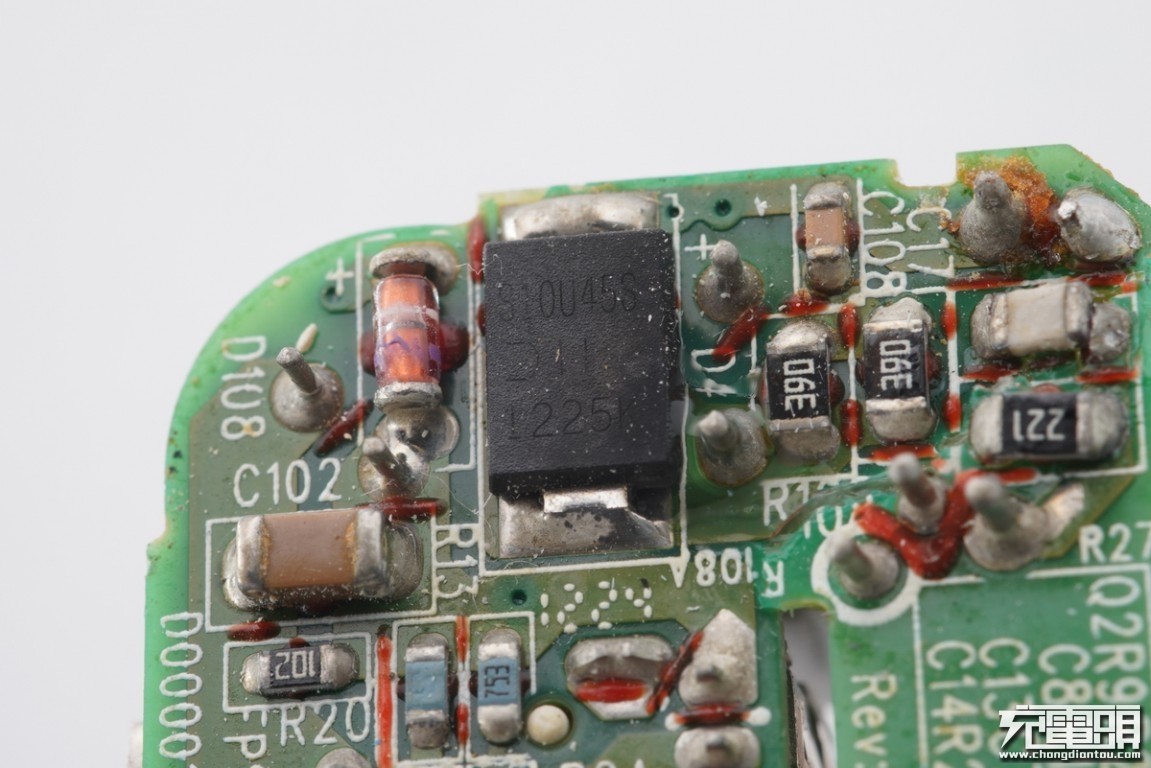

次级侧采用了一颗来自DIODES的肖特基二极管整流，型号S10U45S，在苹果5W充电器A1443（国行版）也有用到。
充电头网拆解总结
本次拆解的苹果原装A1357充电器，虽然功率相比之间的12W充电器略有减小，但是从充电器内部的用料和做工来看，依然很苹果。这款充电器由伟创力代工，初级采用尼吉康电解电容滤波，并采用Dialog iW1691作为初级控制器，次级则采用DIODES肖特基二极管同步整流。主要器件都为国际大厂品牌，在苹果其他几款充电器中都有采用。
