与新机一同发布的是两款27W无线充电器，分别面向日常和车载环境使用。今天要为大家带来的是其中面向日常使用环境的华为超级快充无线充电器拆解报告。
一、华为27W超级快充无线充电器开箱

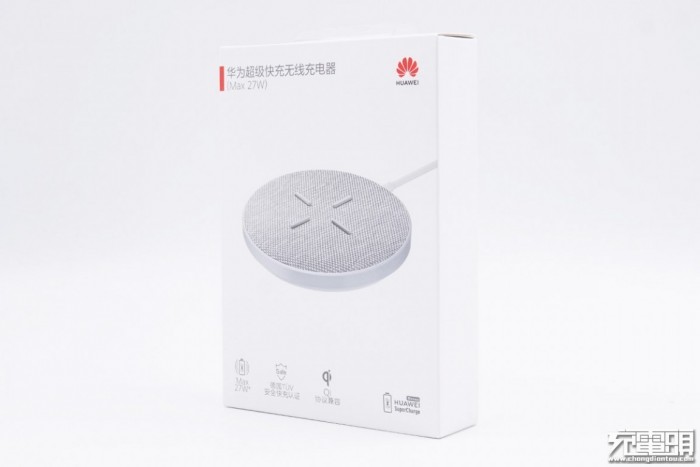

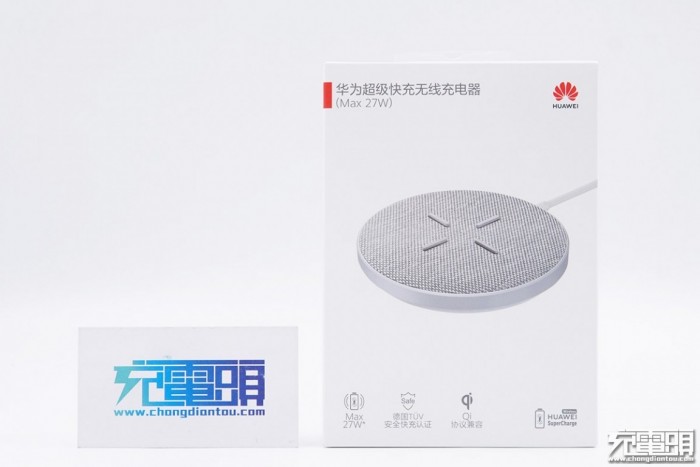

产品采用白色长方形纸盒包装，顶部设有挂孔，方便零售展示。正面印有实物图，上方为产品名称及华为标志性的Logo。
产品名称：华为超级快充无线充电器（Max 27W）。包装下方印有产品卖点：27W最大功率、德国TüV安全快充认证、Qi协议兼容。

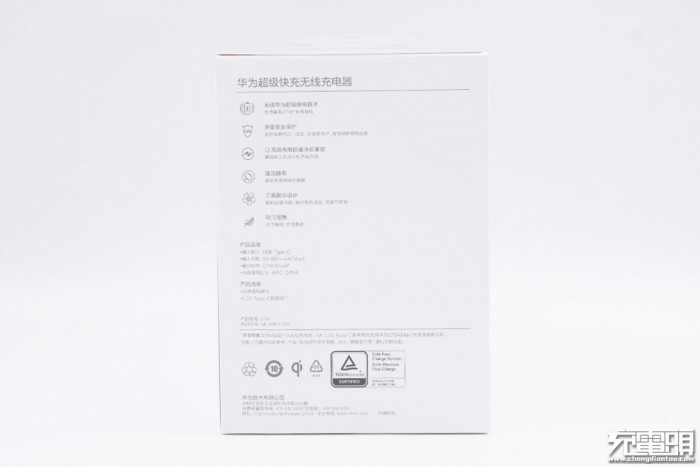

背面为产品规格参数。
产品特点：无线华为超级快充技术、多重安全保护、Qi无线充电标准协议兼容、随放随充、三充散热设计、轻巧便携。
输入接口：USB Type-C；
输入范围：5V-10V，4A（Max）；
输出功率：27W（Max）；
无线充电协议：WPC Qi协议；
产品型号：CP61；
最下方为产品通过的Qi认证、德国TüV安全快充认证等认证标志。
底部为防伪标签，以及产品条形码。

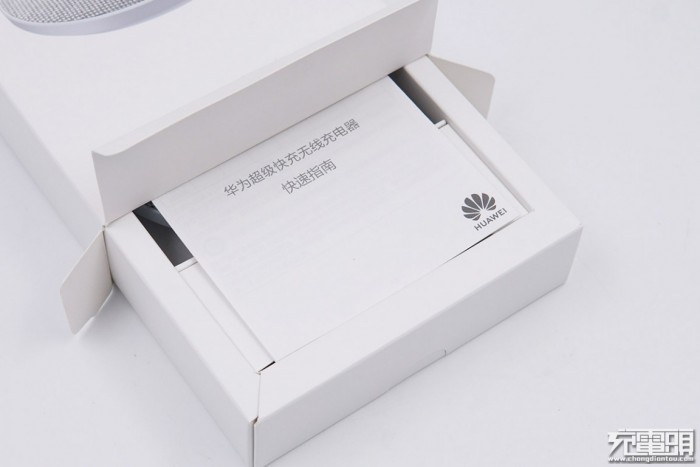

打开包装，里面有一个白色内盒。

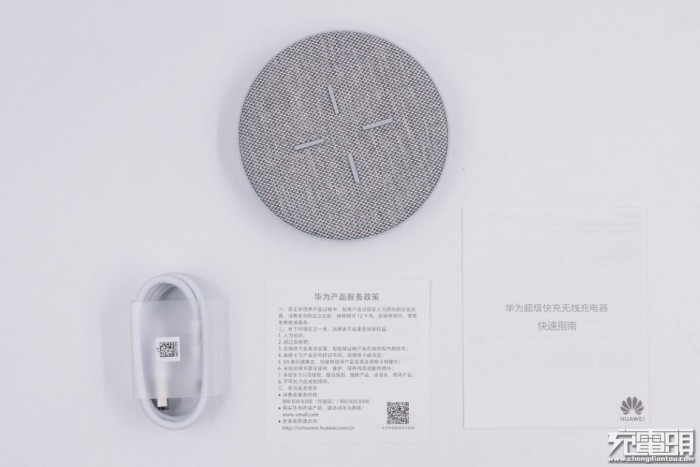

包装内容：华为超级快充无线充电器、5A数据线（USB-A转USB-C）、说明书以及三包凭证。

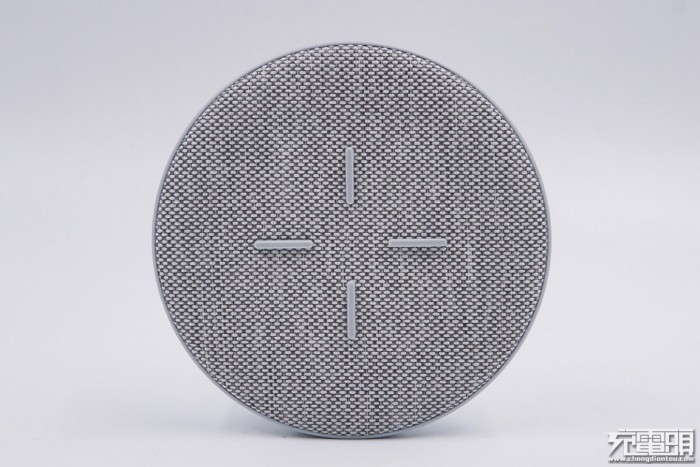

产品整体采用简约的设计风格，精致小巧，十字硅胶防滑设计。表面布艺编织工艺，实现透气性与透光率的平衡。
背面中心标有产品简要规格参数，四周为一圈环形防滑硅胶垫。

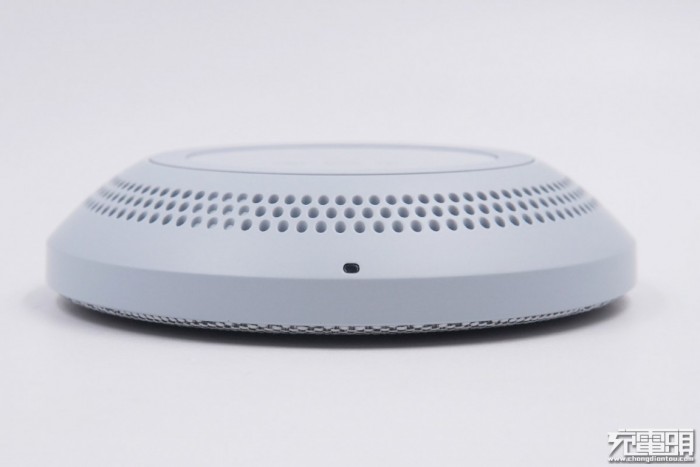

整体呈碗状造型，四壁布满散热孔。产品采用独立C型立体风道设计，拥有更强的散热能力，官网页面宣称散热能力提升30%。内置智能静音风扇，夜晚智能切换超静音模式，伴你入眠。

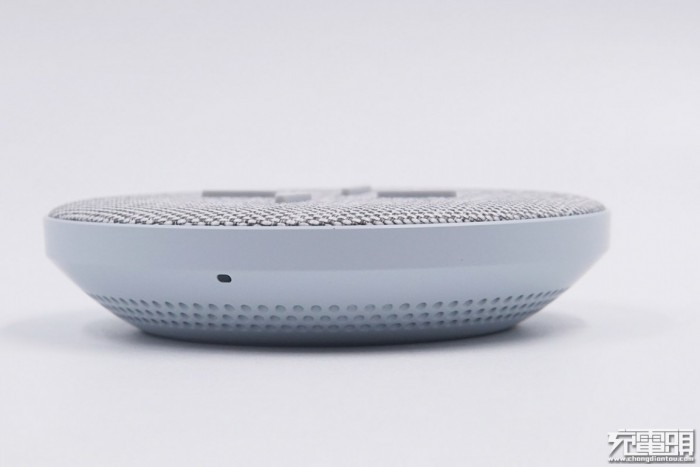

LED指示灯位于一侧。

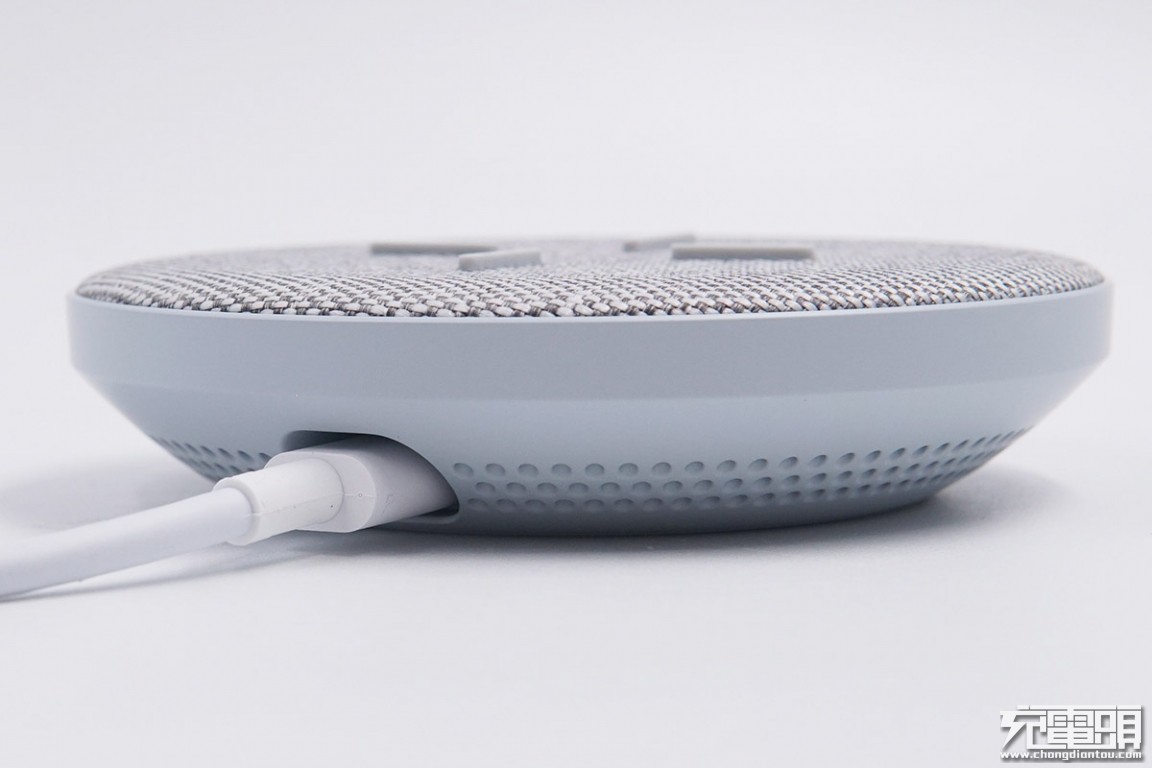

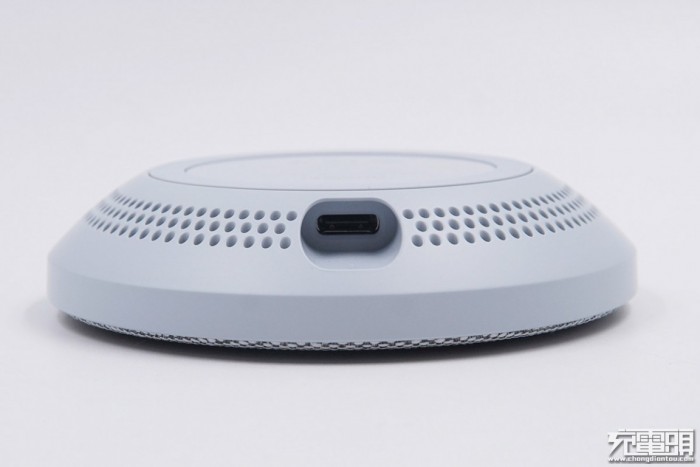

输入接口位于对侧，类型为正反可插的USB-C。
接口采用嵌入式设计，充电线看上去更美观。

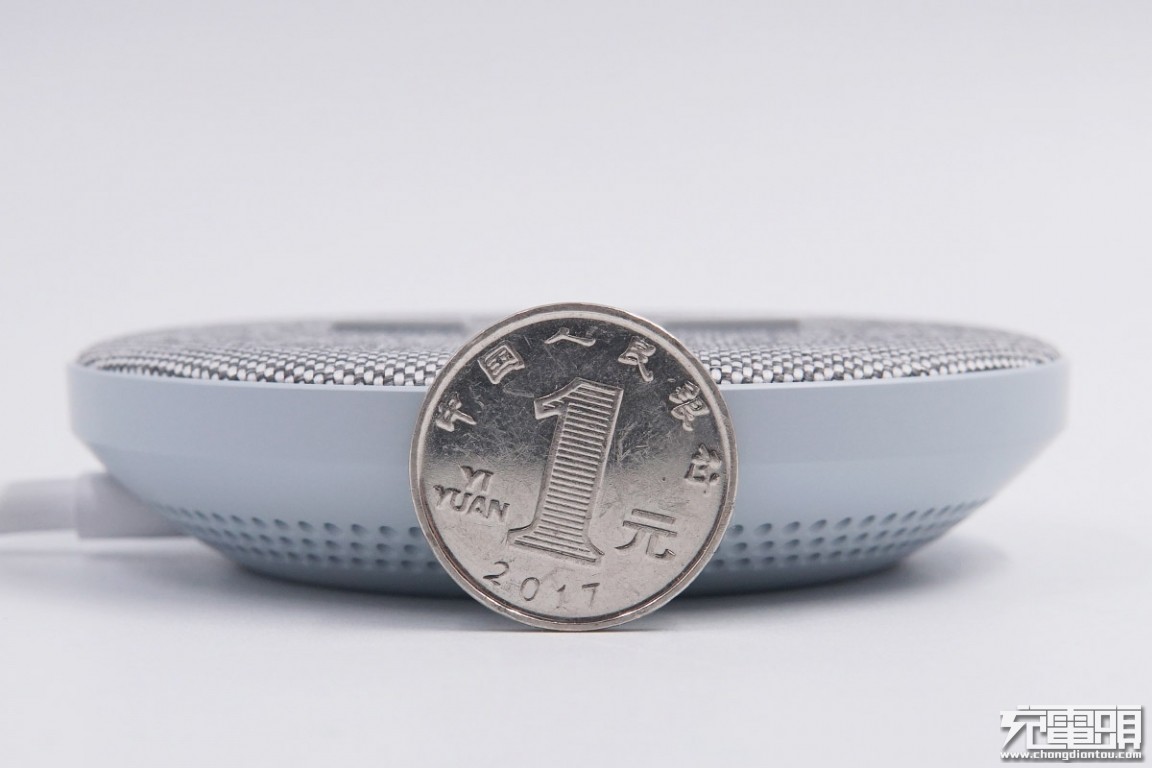

尺寸方面：产品直径90mm，因为内置风扇的原因，厚度约一元硬币直径的3/4，达20.85mm。
官方表示产品支持华为Mate30系列手机、Mate20 Pro、P30 Pro等支持无线充电的手机。相比上代华为15W无线充电器，这代27W大功率无线超级快充的充电功率提升80%，无线充电速度更胜有线。为了验证性能到底如何，接下来简单测试一下华为历代无线充电机型：华为Mate30系列、华为P30 Pro、华为Mate20 Pro。

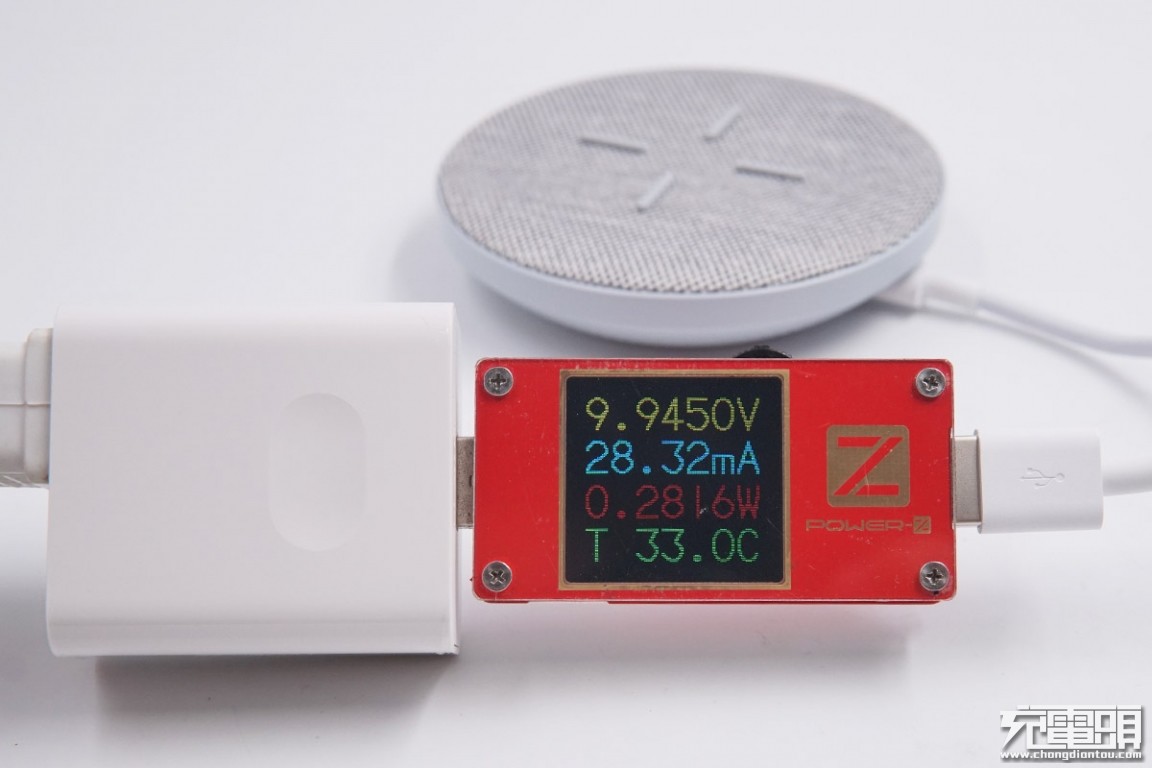

测试条件：使用华为40W充电器（华为Mate 30系列标配充电器）作为输入，以ChargerLAB POWER-Z KT001对输入端进行监测，华为原装5A数据线作为电源线连接华为27W无线充电器。

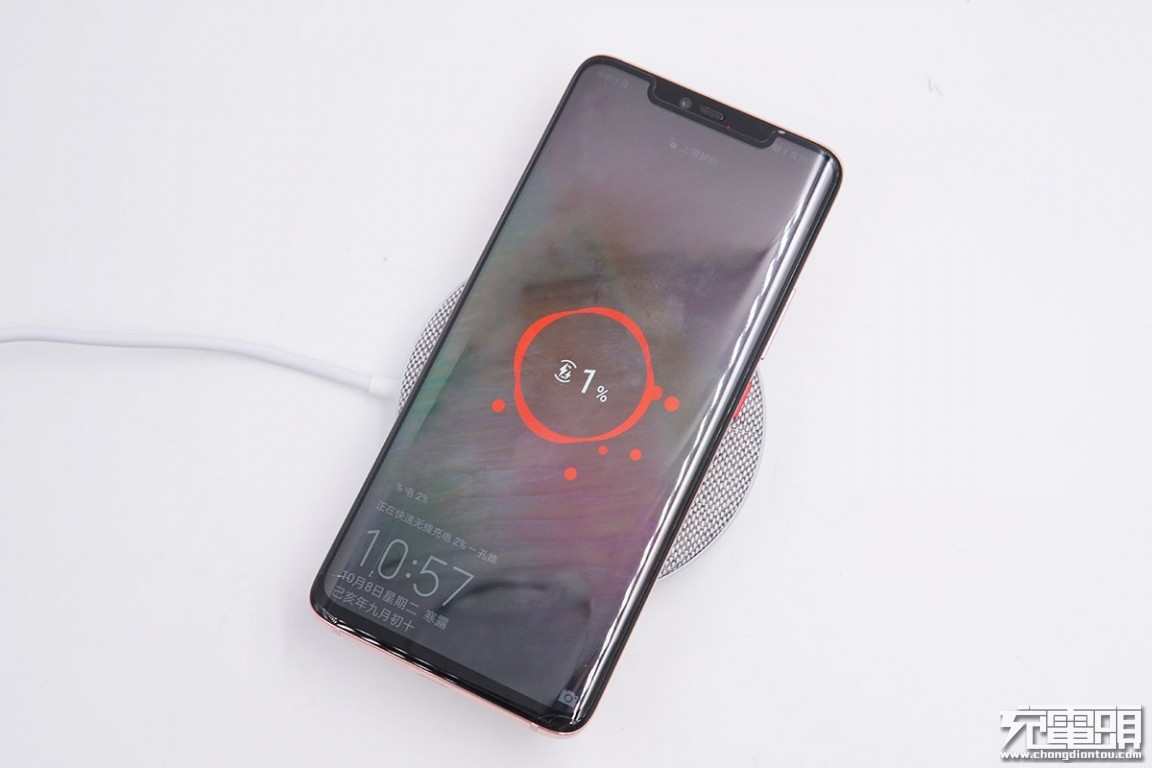

华为Mate30放在无线充电器上之后，屏幕显示多重闪电图标及当前电量，下方出现一行醒目的“无线超级快充”字样，表示正在进行27W超级无线充电。

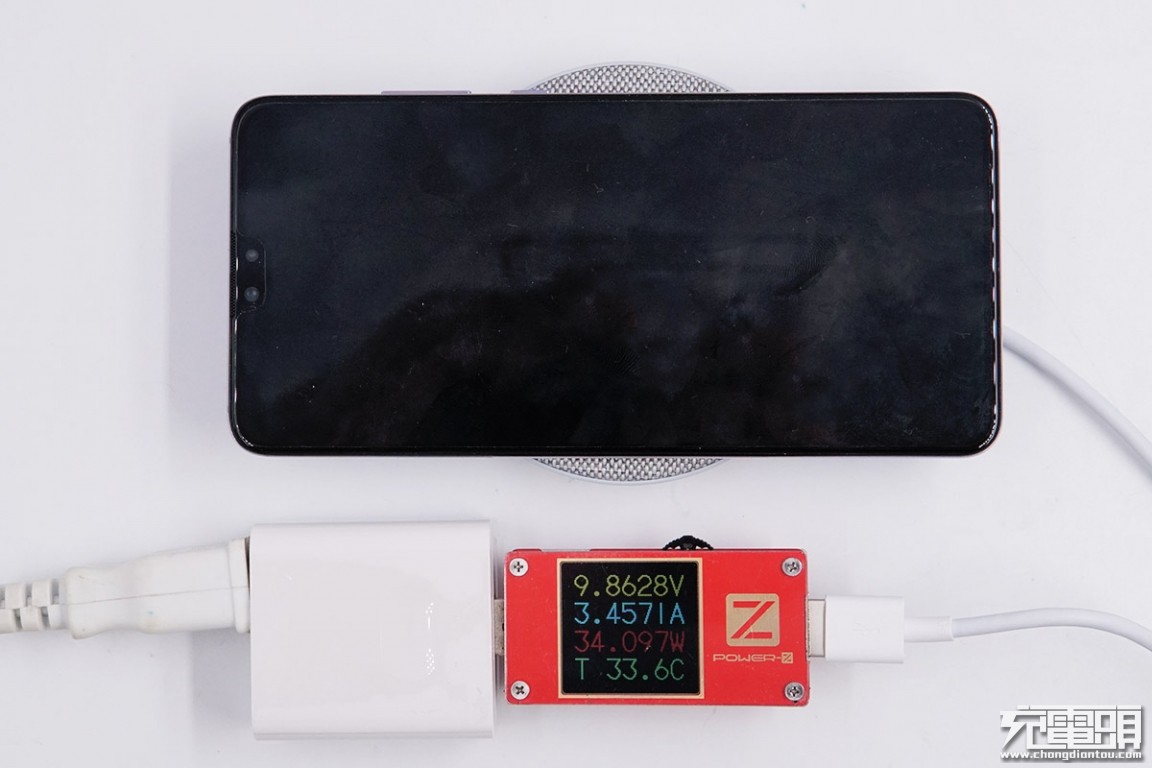

此时输入端功率34.1W左右（9.9V3.5A），经过效率换算，最终无线充电功率的确可达到华为27W超级无线快充水平。

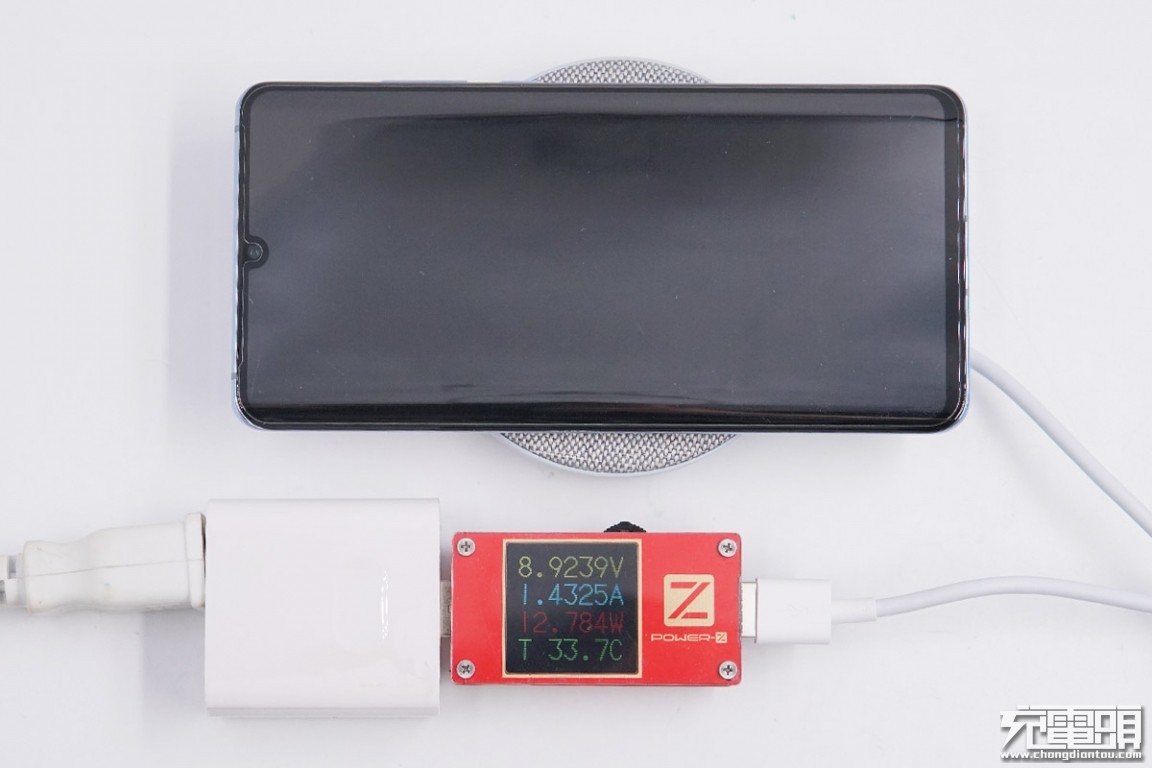

华为P30 Pro放上之后，屏幕显示两把闪电的图标及当前电量，表示正在进行无线快充。
此时输入端功率12.8W左右（8.9V1.4A），经过效率换算，最终无线充电功率达到华为10W无线快充标准。

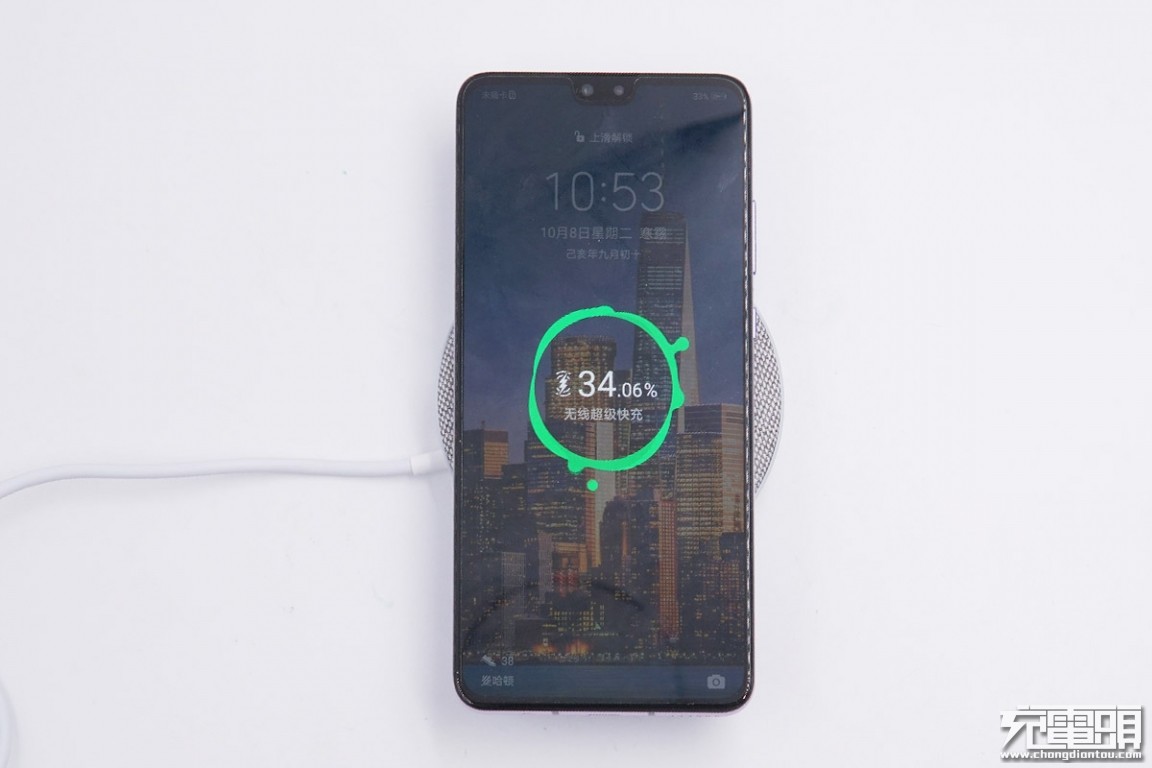

华为Mate20 Pro放上之后，屏幕同样显示两把闪电的图标及当前电量，表示正在进行无线快充。

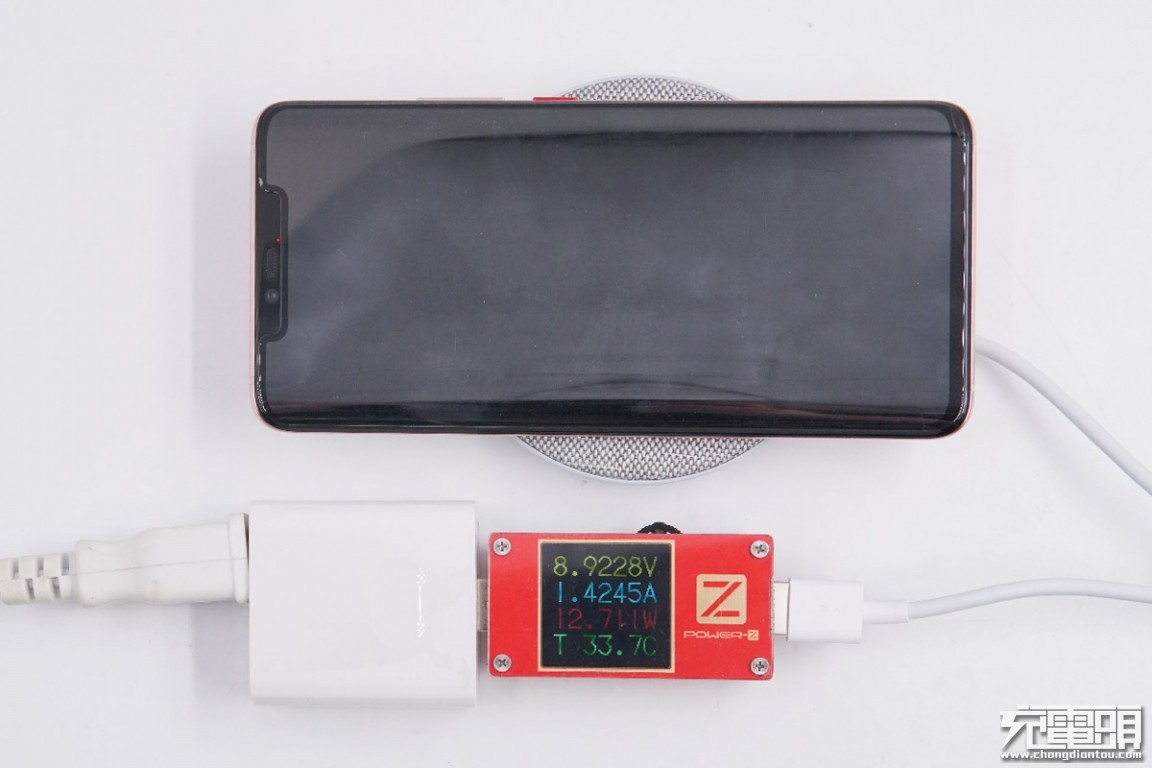

此时输入端功率12.7W左右（8.9V1.4A），经过效率换算，最终无线充电功率达到华为10W无线快充标准。
最后看看对华为以外的其它无线充电手机的兼容情况。

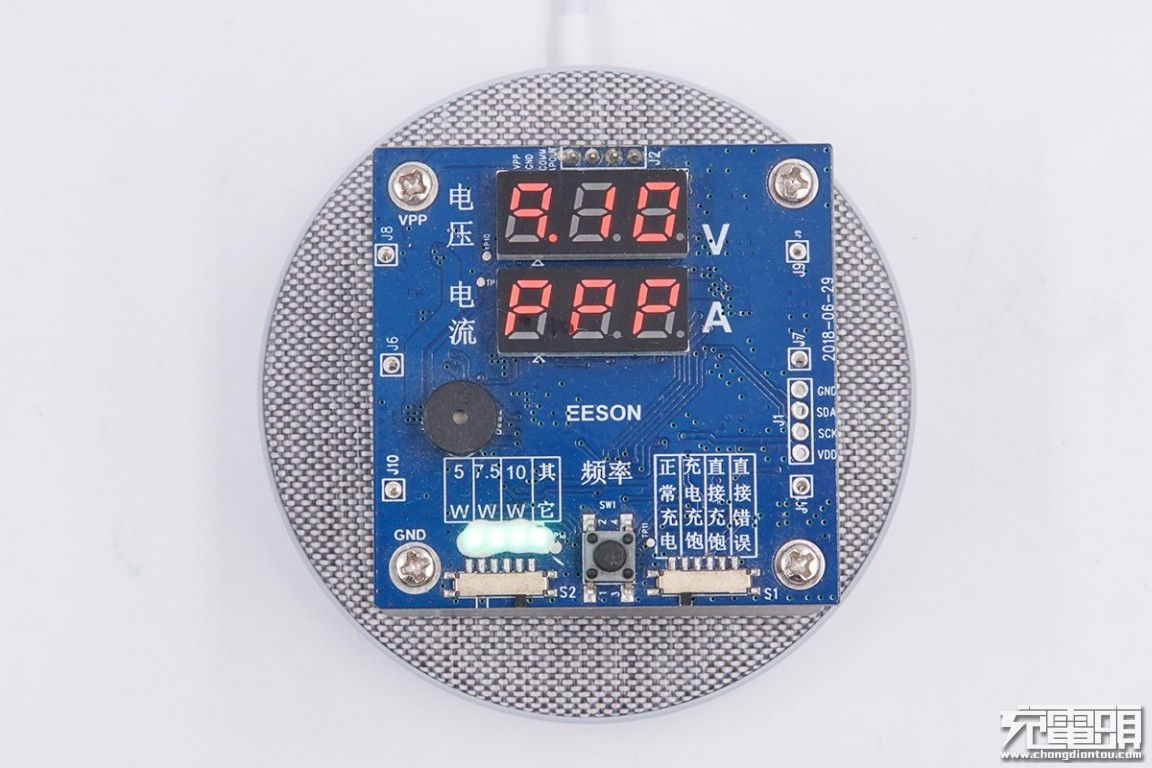

使用无线充电老化测试治具进行测试，显示“PPP”，即支持普通5W、苹果7.5W和三星10W。

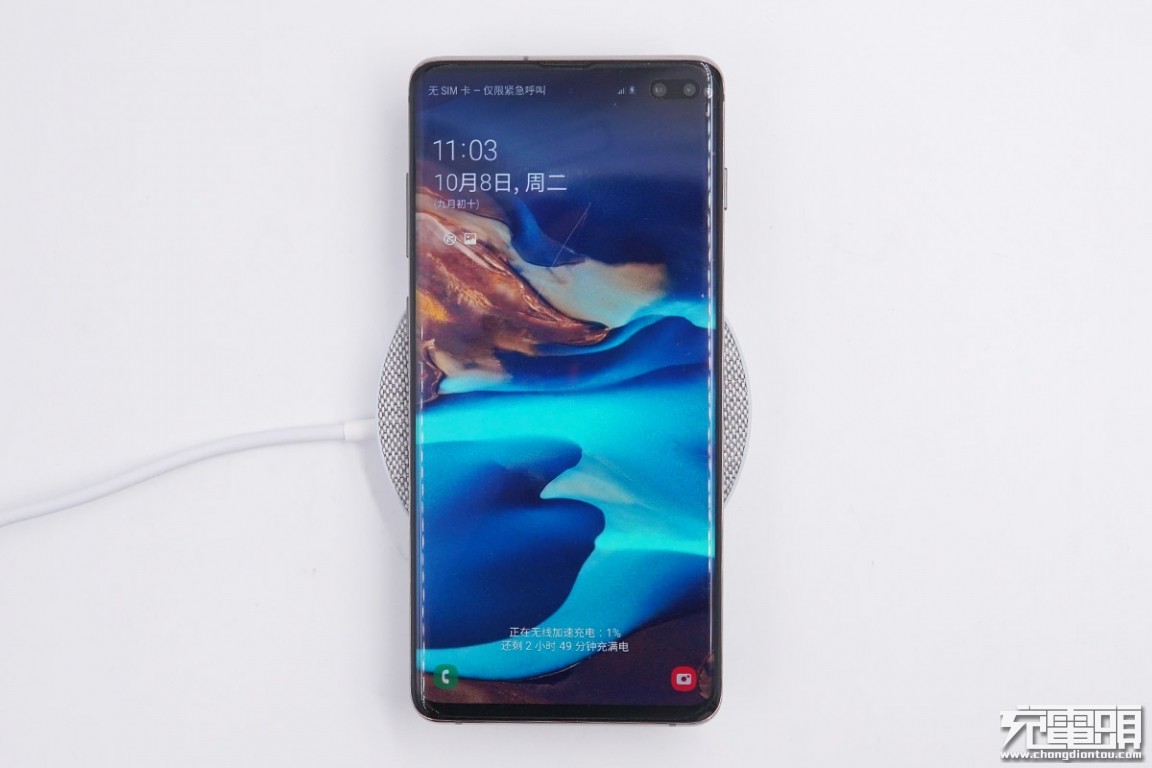

此外也支持三星无线快充，测试三星S10 手机，屏幕显示“正在无线加速充电”。

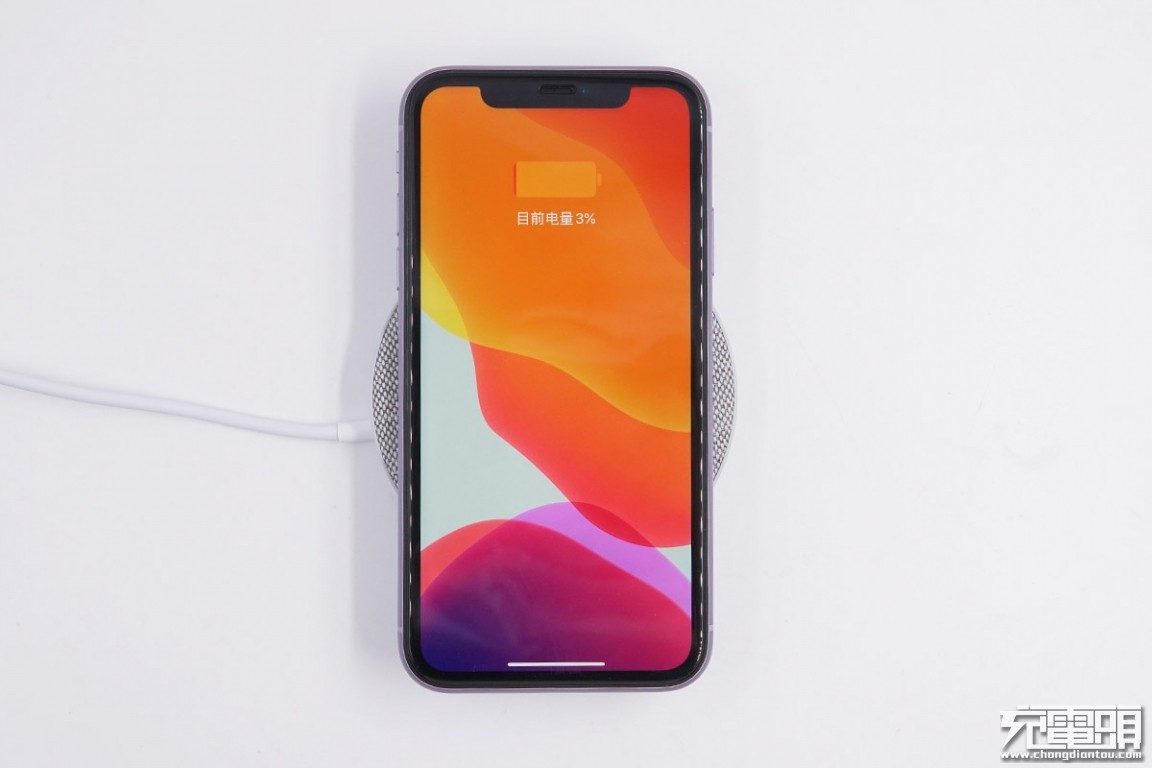

产品支持苹果7.5W无线快充，iPhone手机放上即可进入无线充电。
二、华为27W超级快充无线充电器拆解

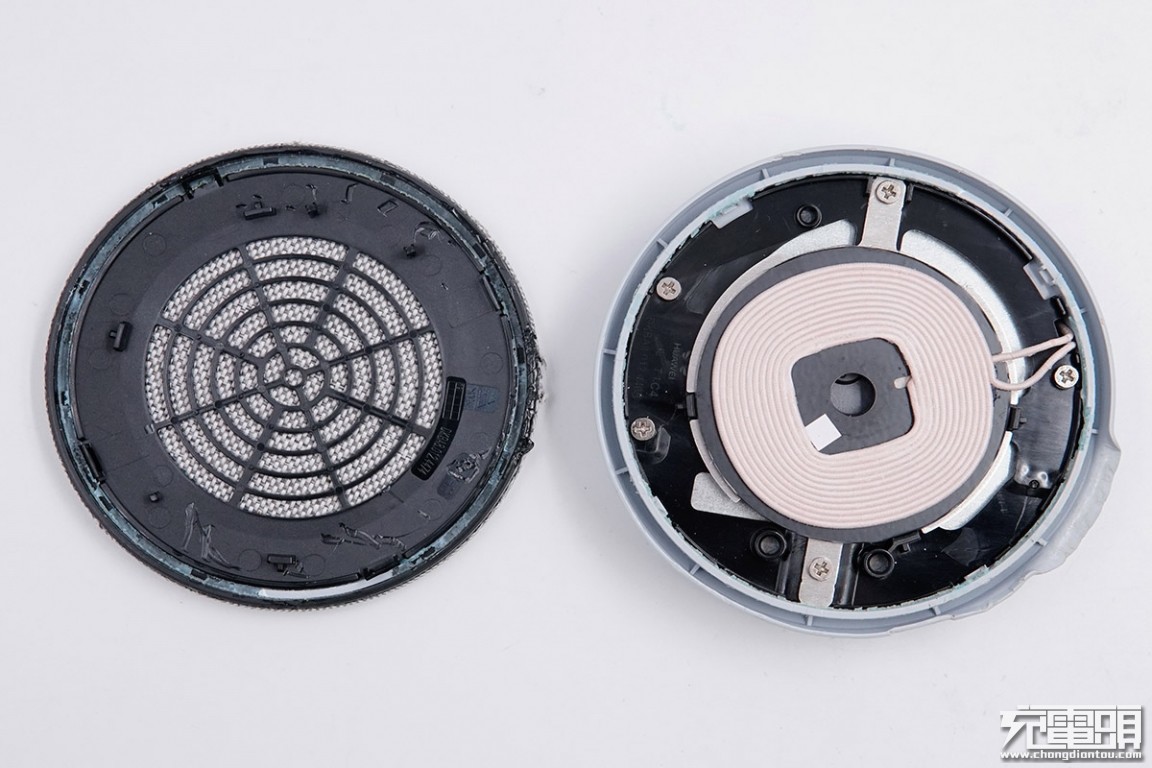

拆开胶粘的上盖，上盖内部对应硅胶防滑支撑的位置开了一圈通风口，通风口下面是无线充电线圈，通风口对应隔磁片上的开孔用来吸入空气。

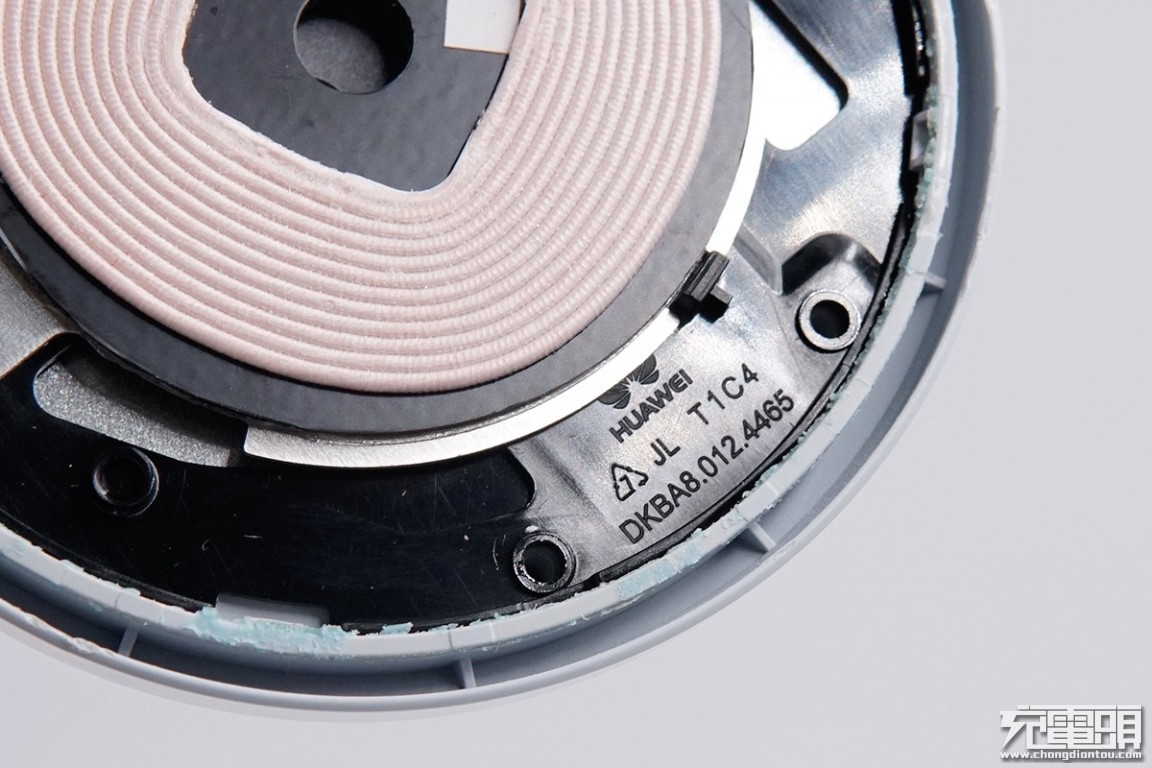

外壳内印有HUAWEI标识。

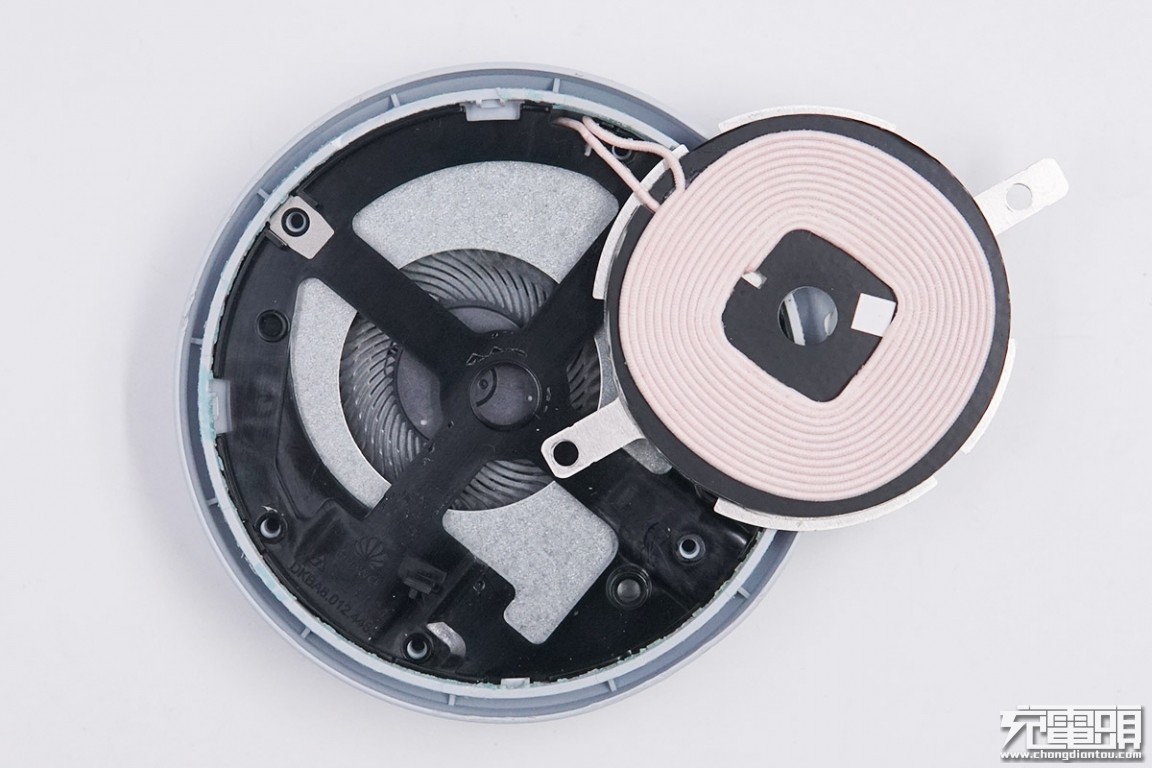

拧下螺丝移开无线充电线圈，下面是一个离心风扇，扇叶很密，通过隔磁片的开孔吸入空气，用于带走无线充电产生的热量。
将内部电路板和框架风扇等拆出来。

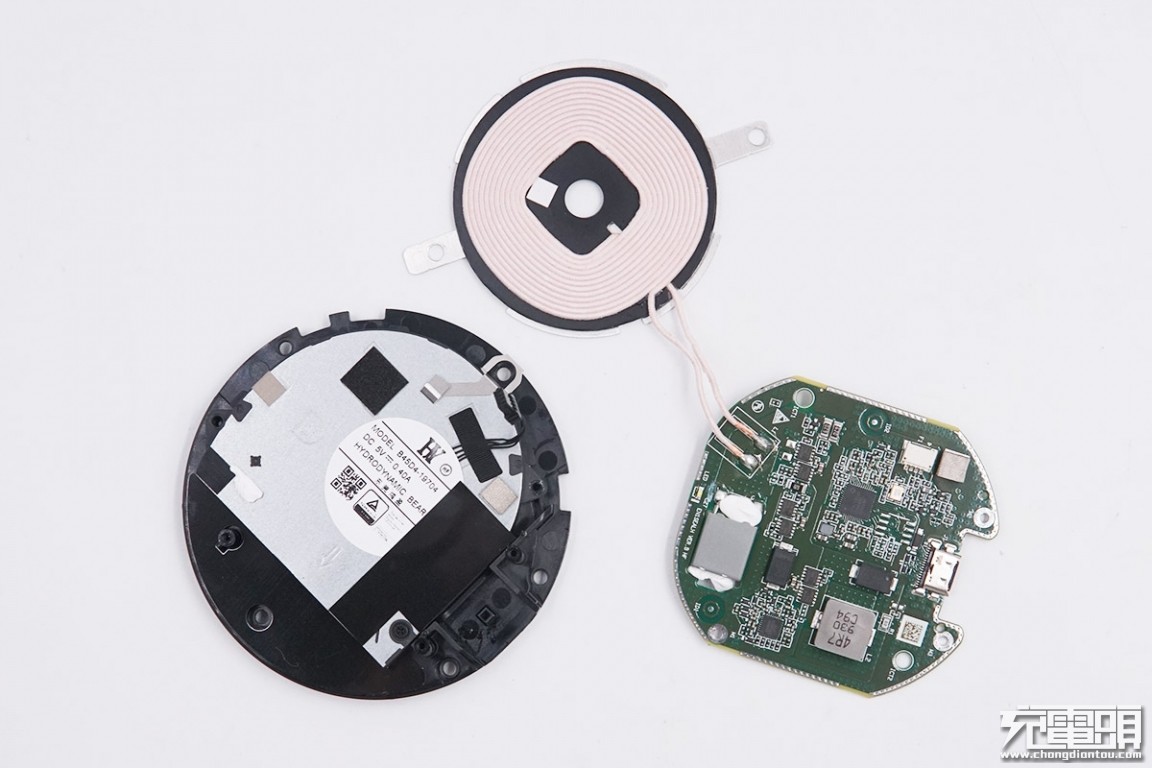

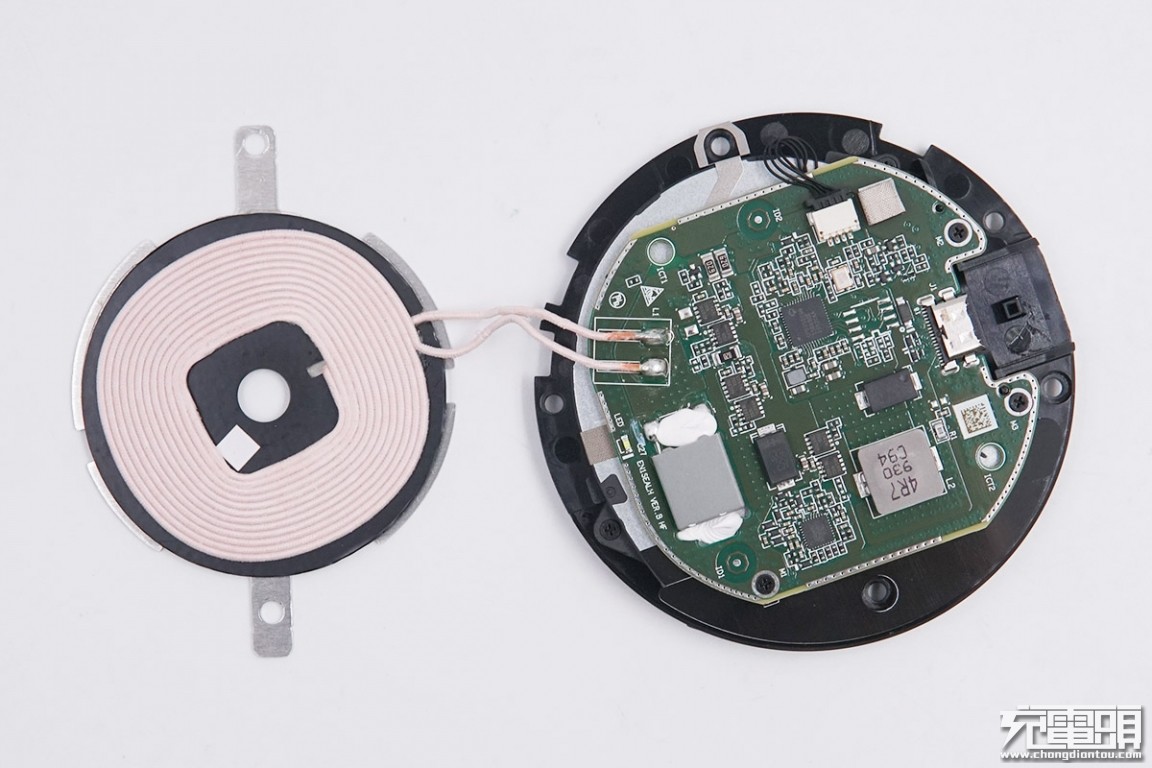

无线充电线圈和电路板，电路板依旧是熟悉的边缘过孔工艺，用来阻断电磁辐射。
电路板背面是散热风扇，通过插头连接到电路板上。

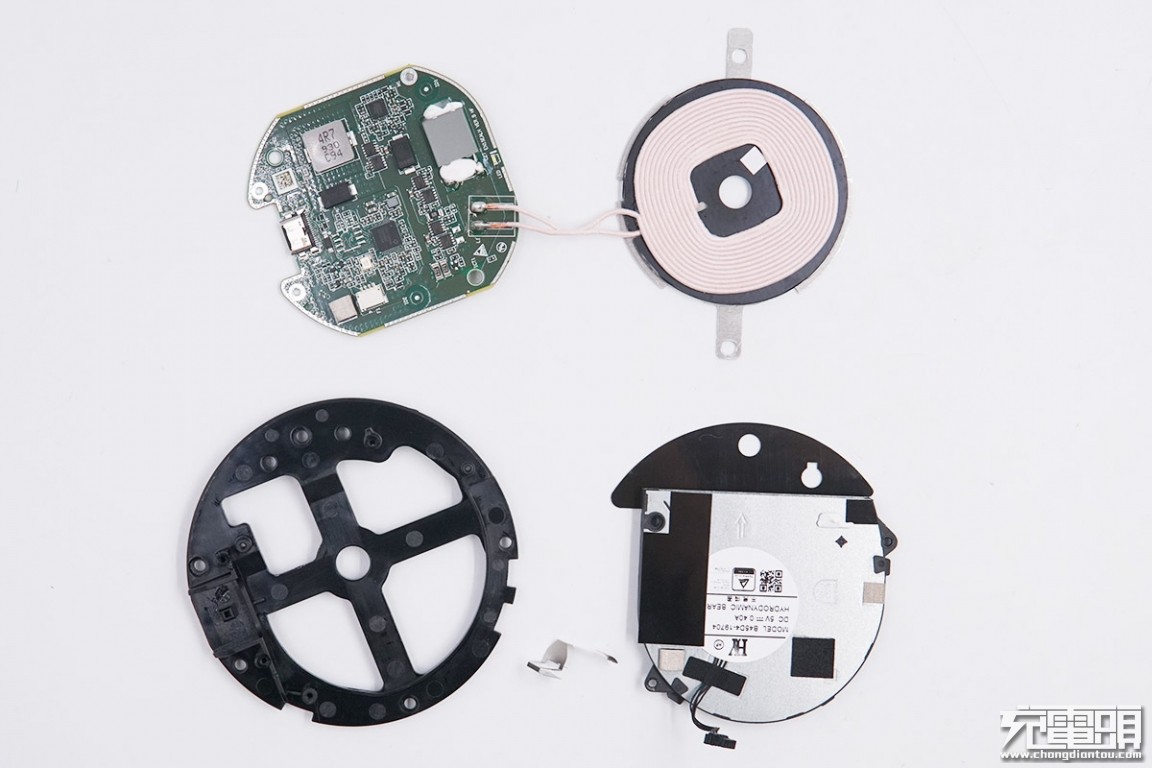

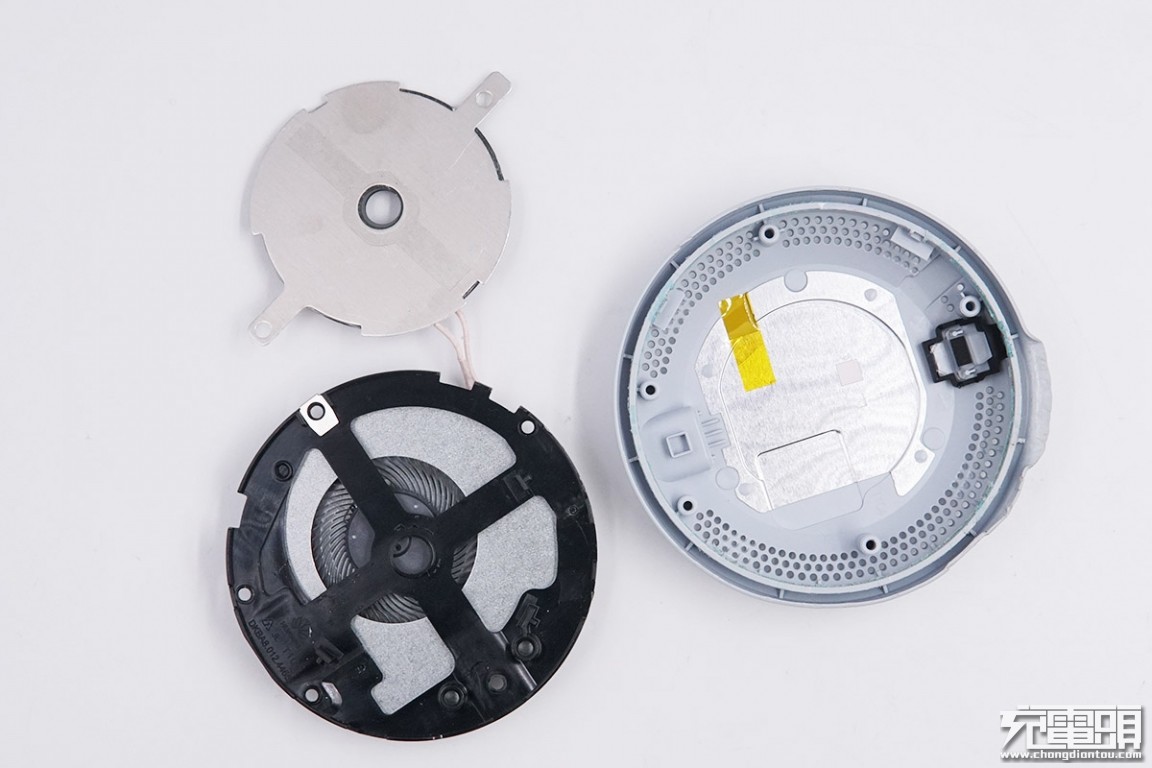

无线充电部分，风扇和内部支架。

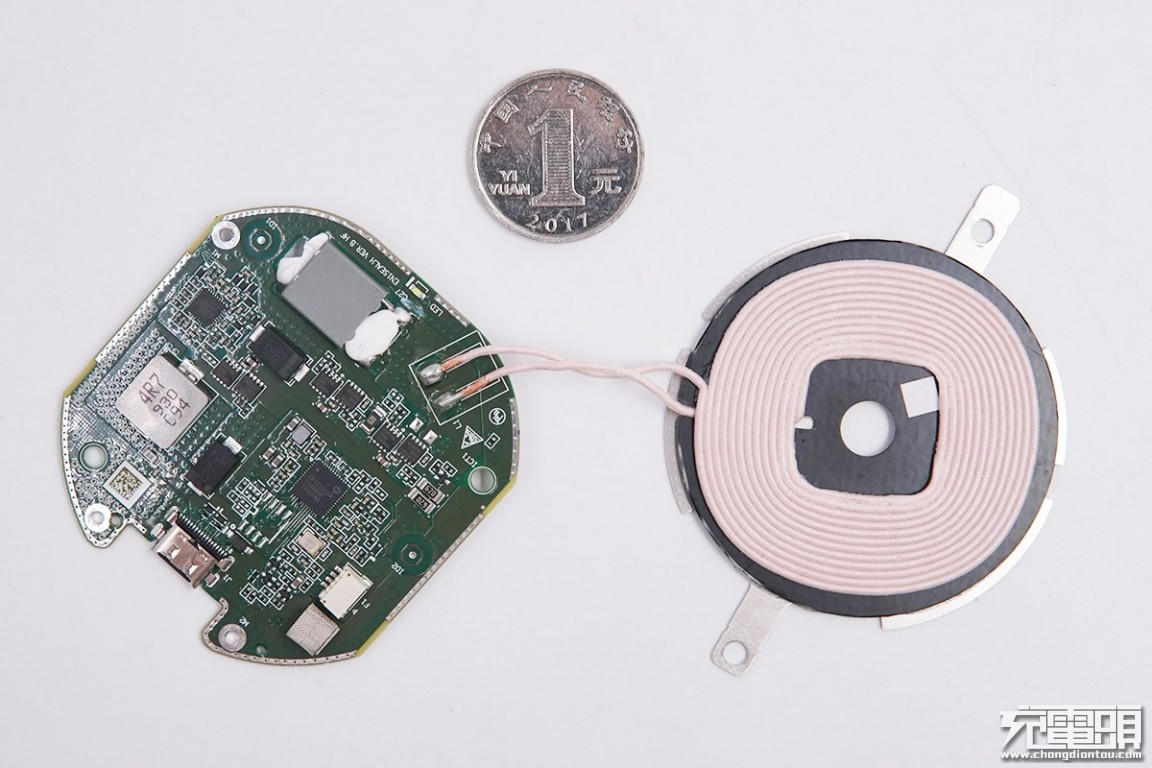

和1元硬币对比大小。

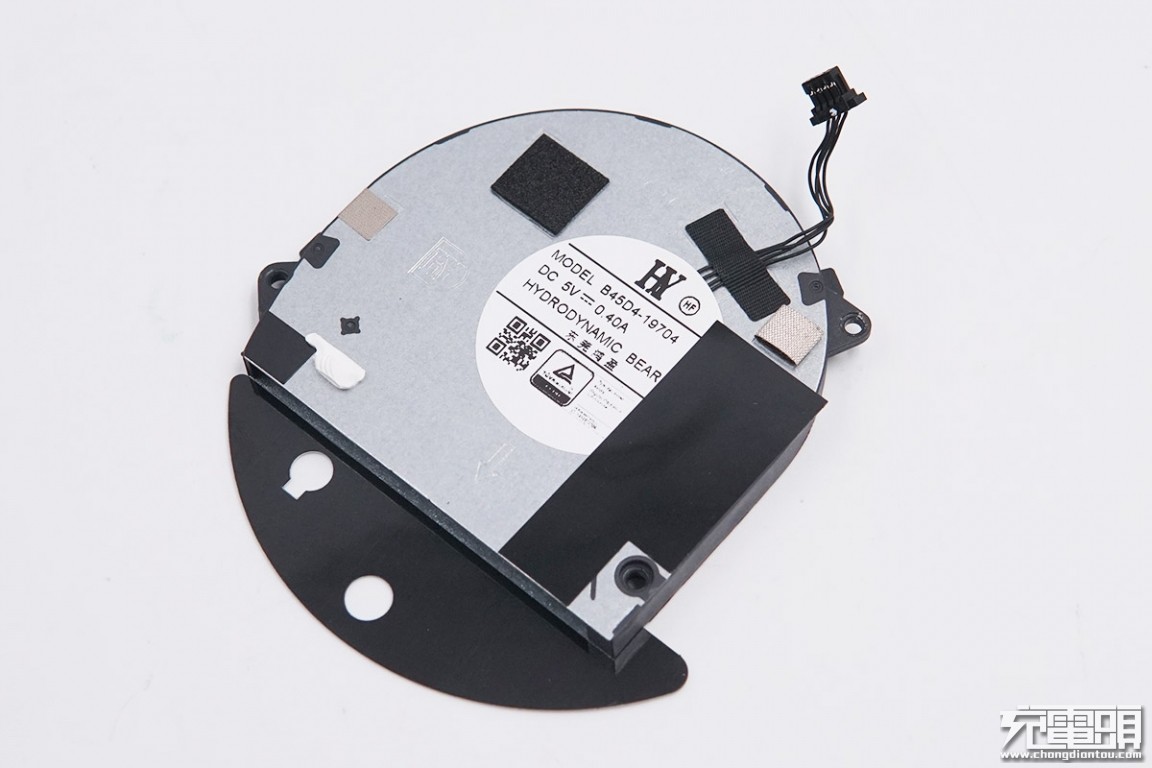

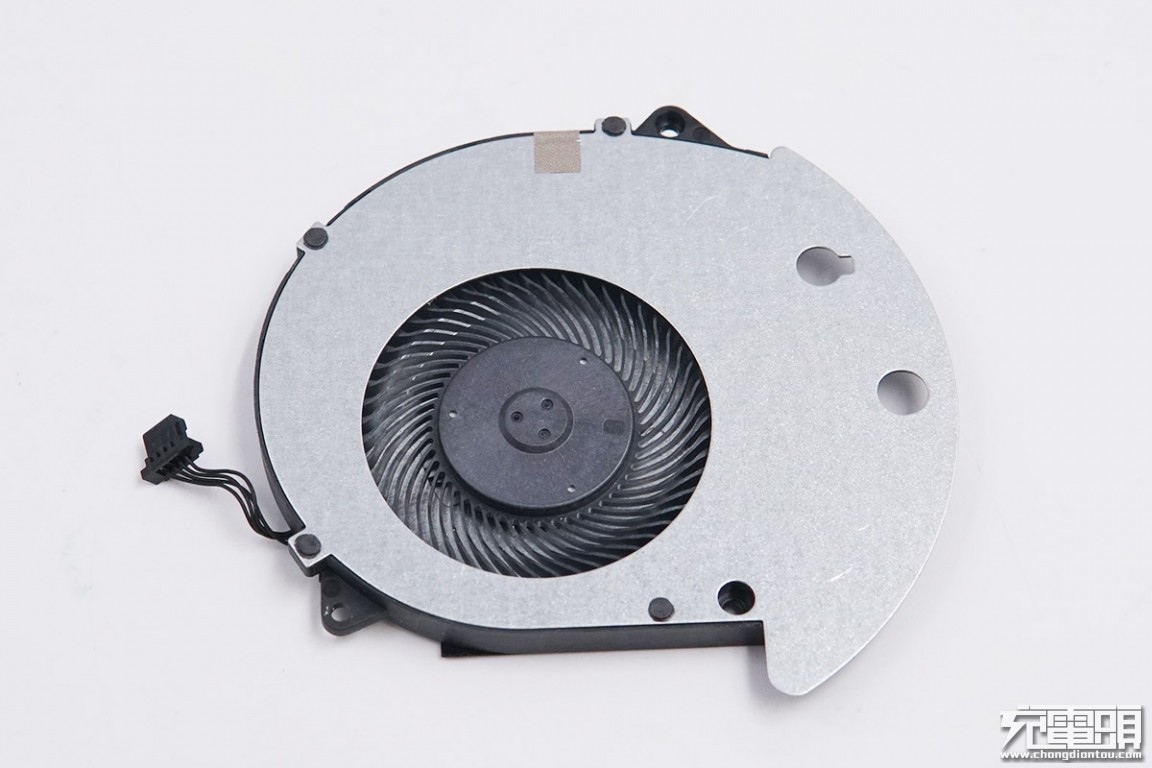

四线温控风扇，风扇上标有厂名，东莞鸿盈，5V0.4A供电。
这个扇叶的制造工艺很好，细密轻薄，类似鹰翼风扇的工艺。

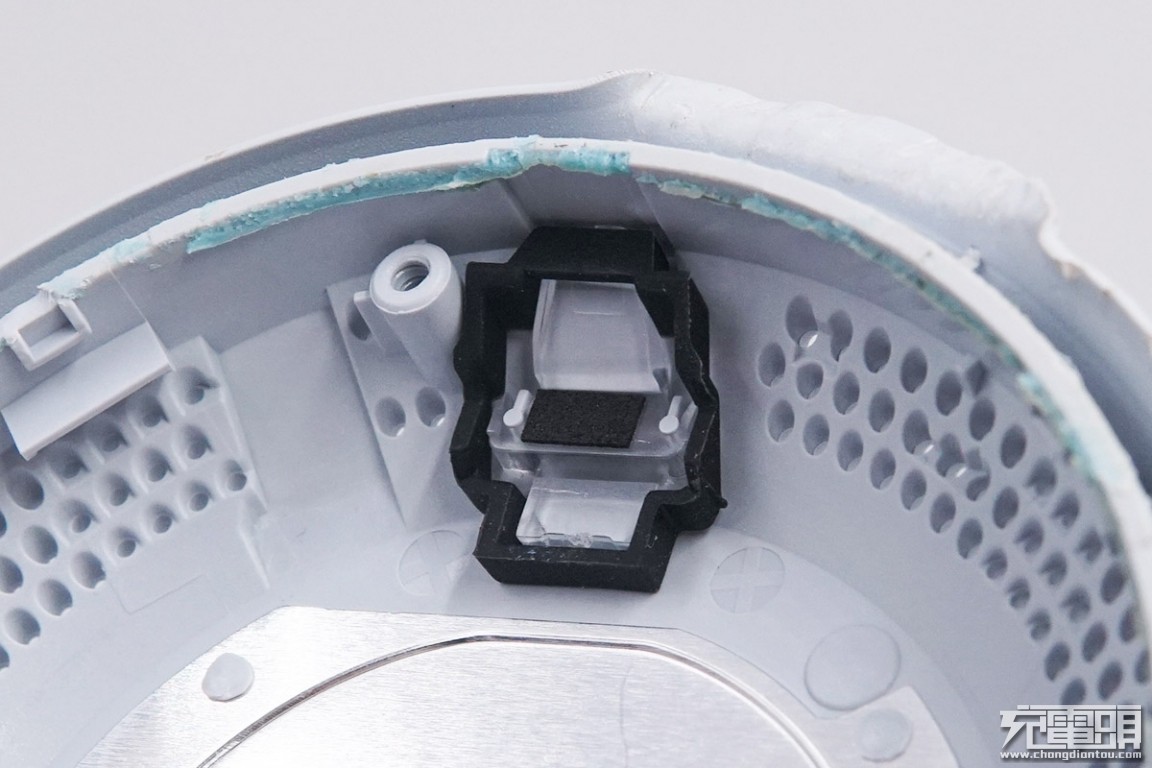

指示灯外侧有一圈遮光罩。

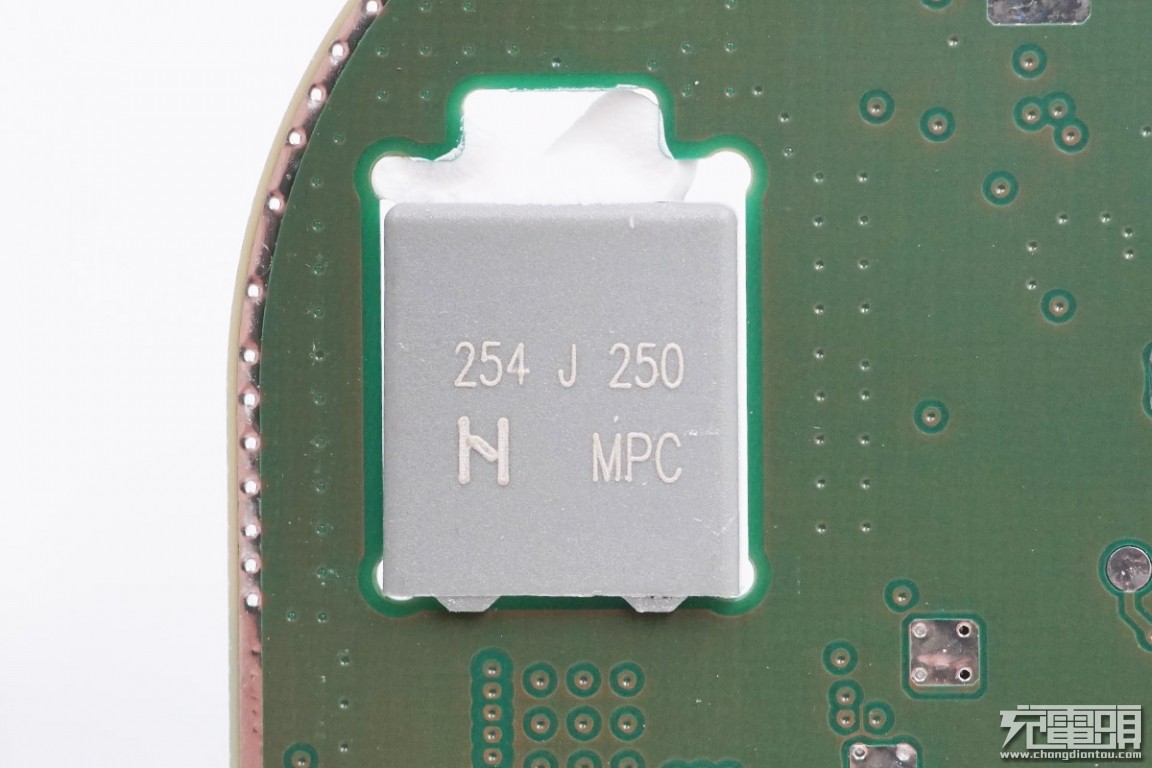

接下来看电路板背面，电路板有一块镂空，放置了一颗MPC-CBB谐振电容。
0.25μF 250V，J级，电容上下均有胶水加固，PCB的边缘有过孔连通。

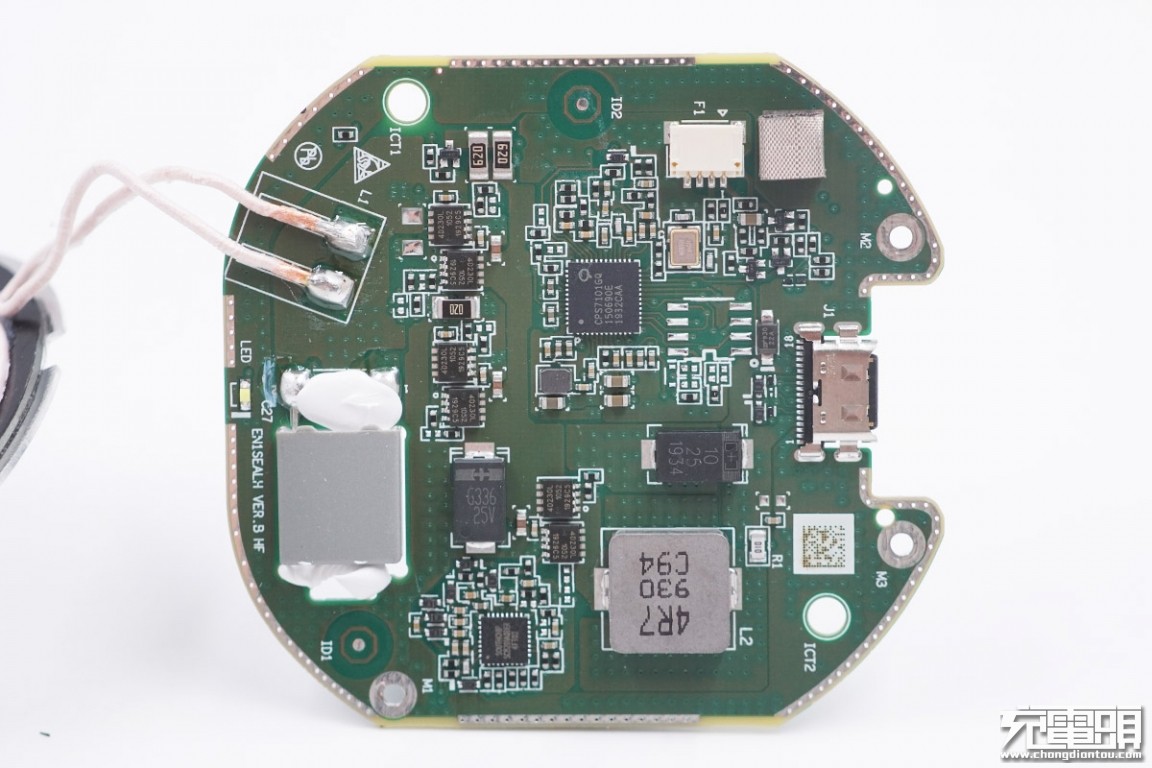

PCB的正面有两颗比较大的钽电容，升压合金电感和两颗控制芯片。

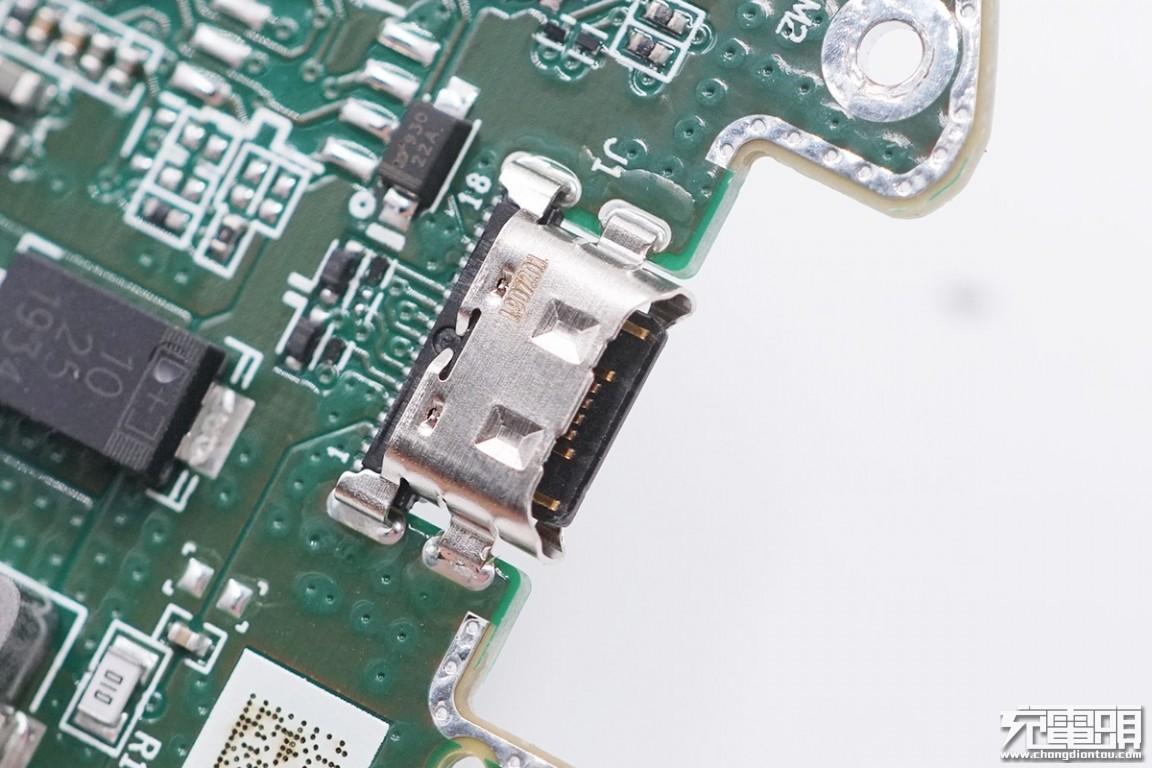

输入沉板USB Type-C插座，沉板过孔焊接，插座后面是一颗TVS，用于输入过压保护，数据脚上也有TVS进行保护。

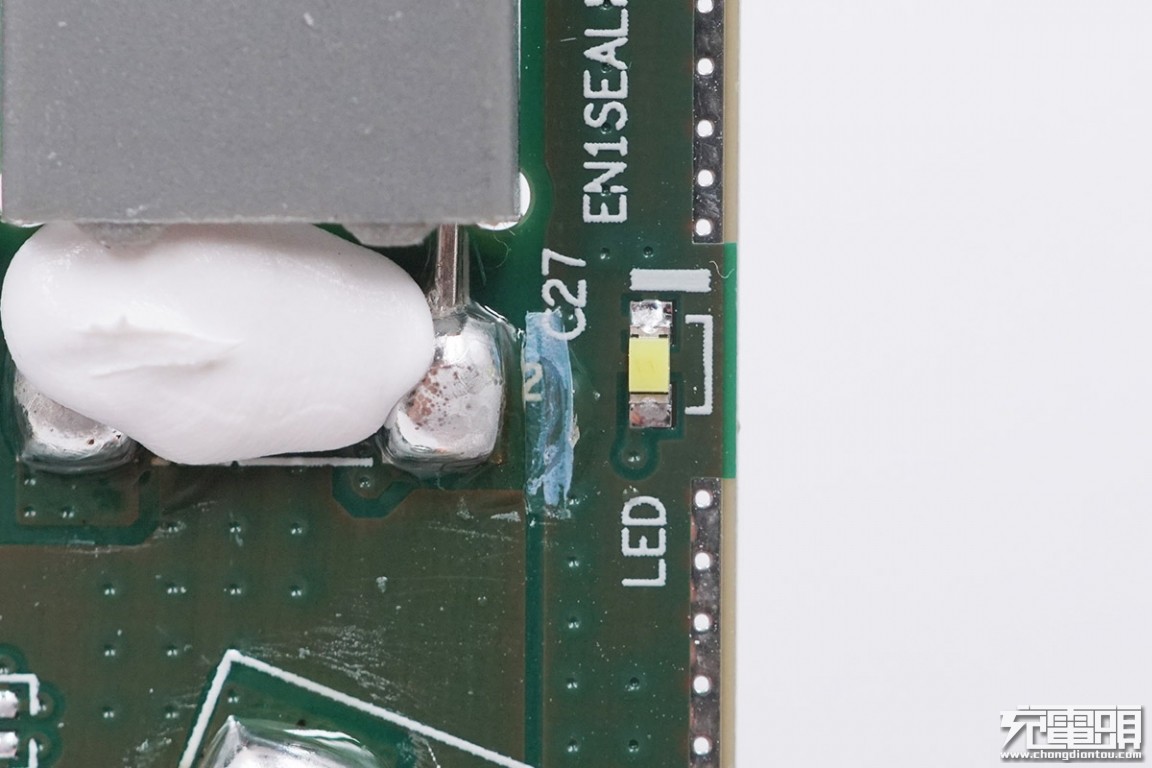

板子侧面的白色LED指示灯。

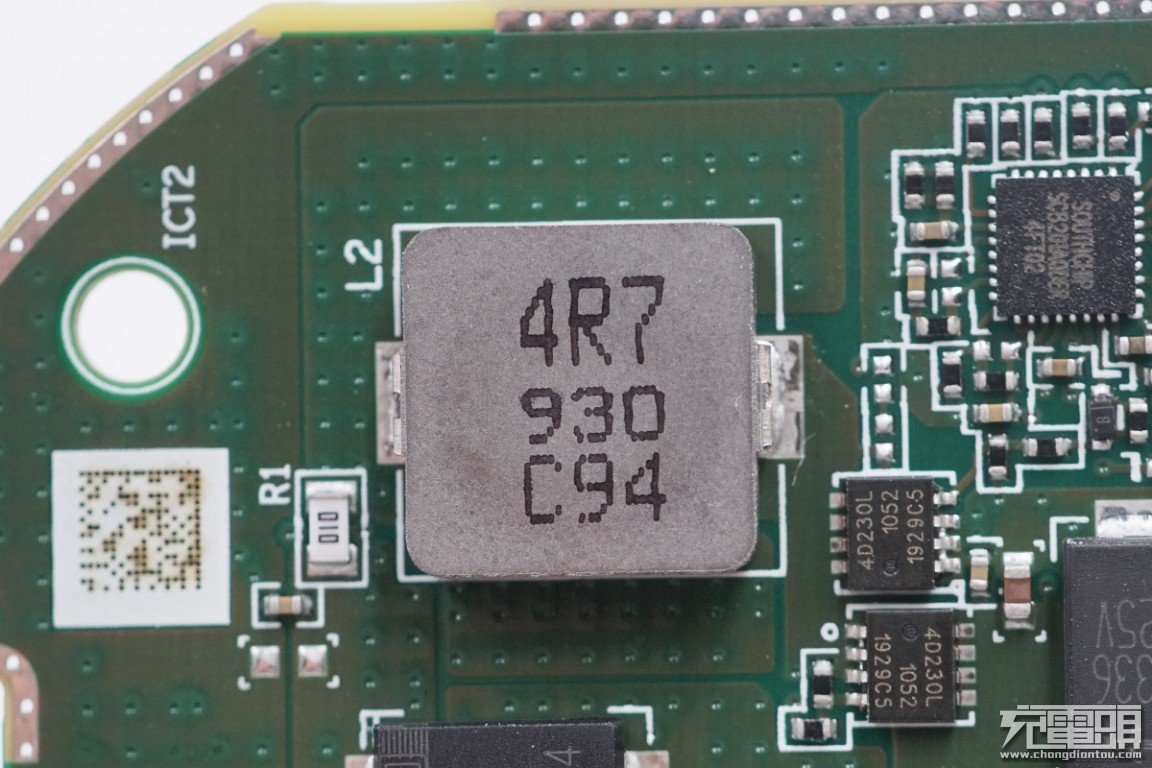

4R7升压电感，左下角白色010是电流取样电阻。

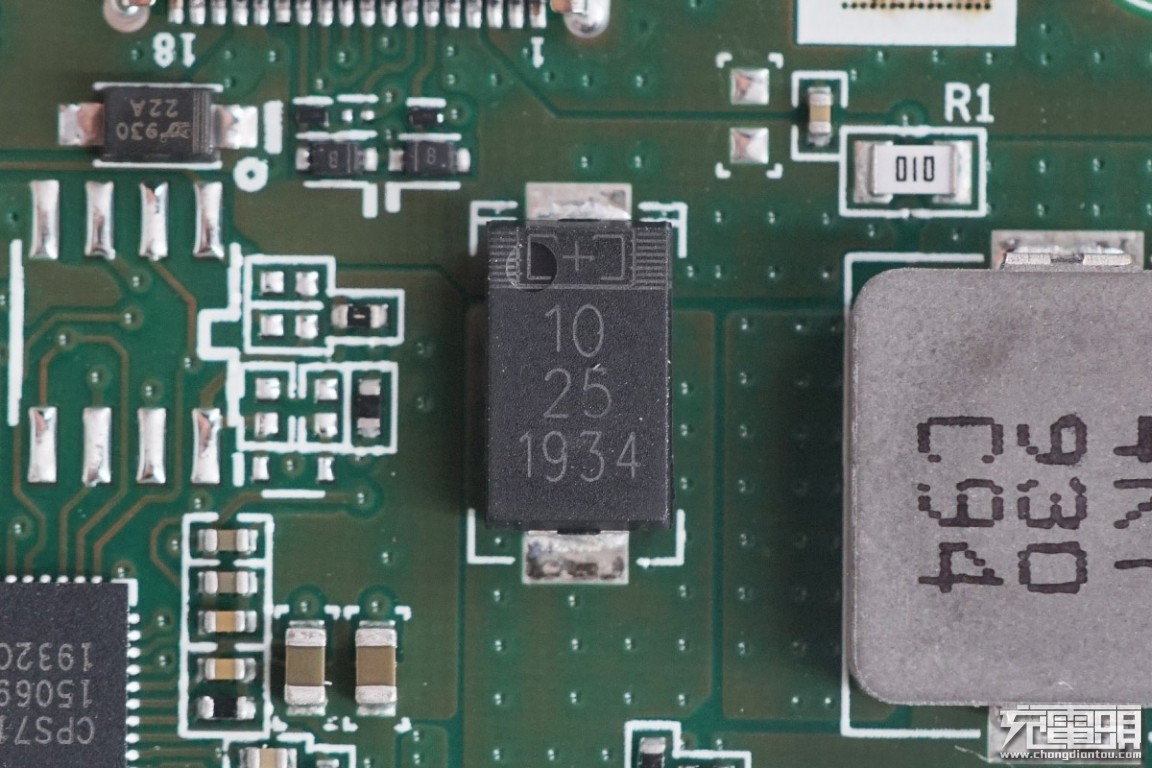

10μF25V耐压的钽电容，用于输入滤波，19年34周生产。

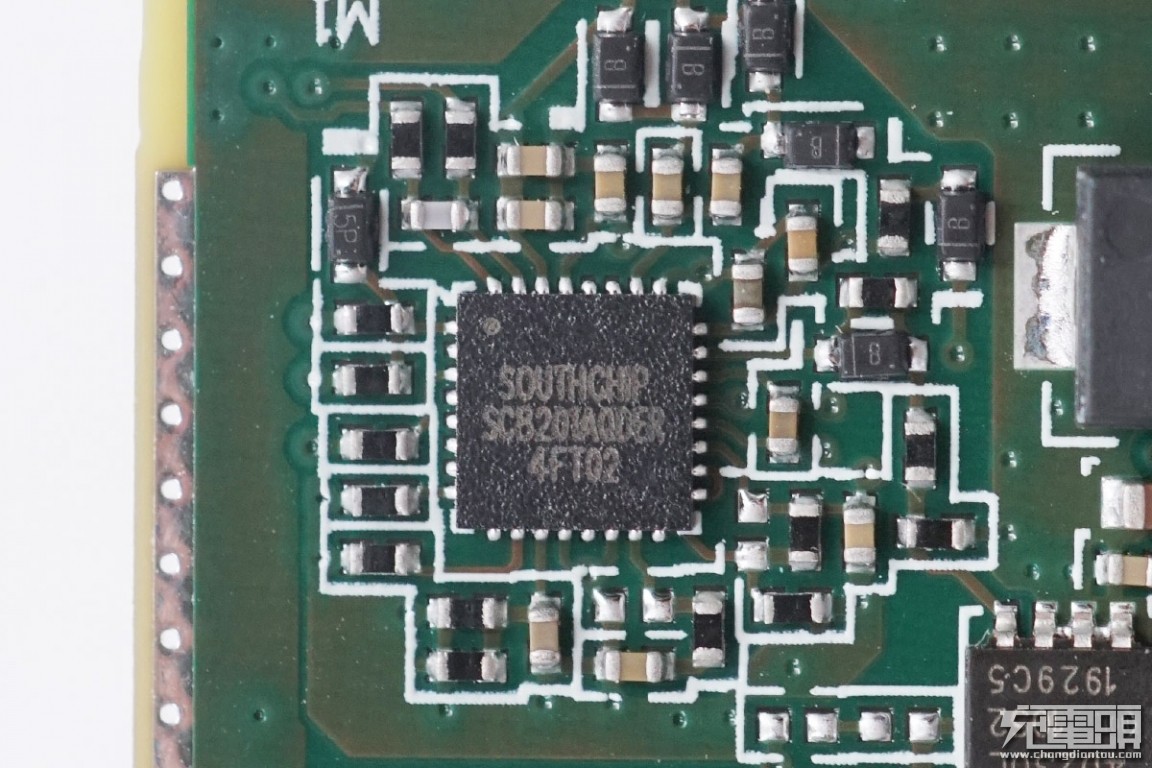

南芯 SC8201A 同步整流升压控制器，配合主控对无线充电功率级上的电压进行调节，内置MOS驱动器以及多重保护功能。
南芯 SC8201A 详细资料。

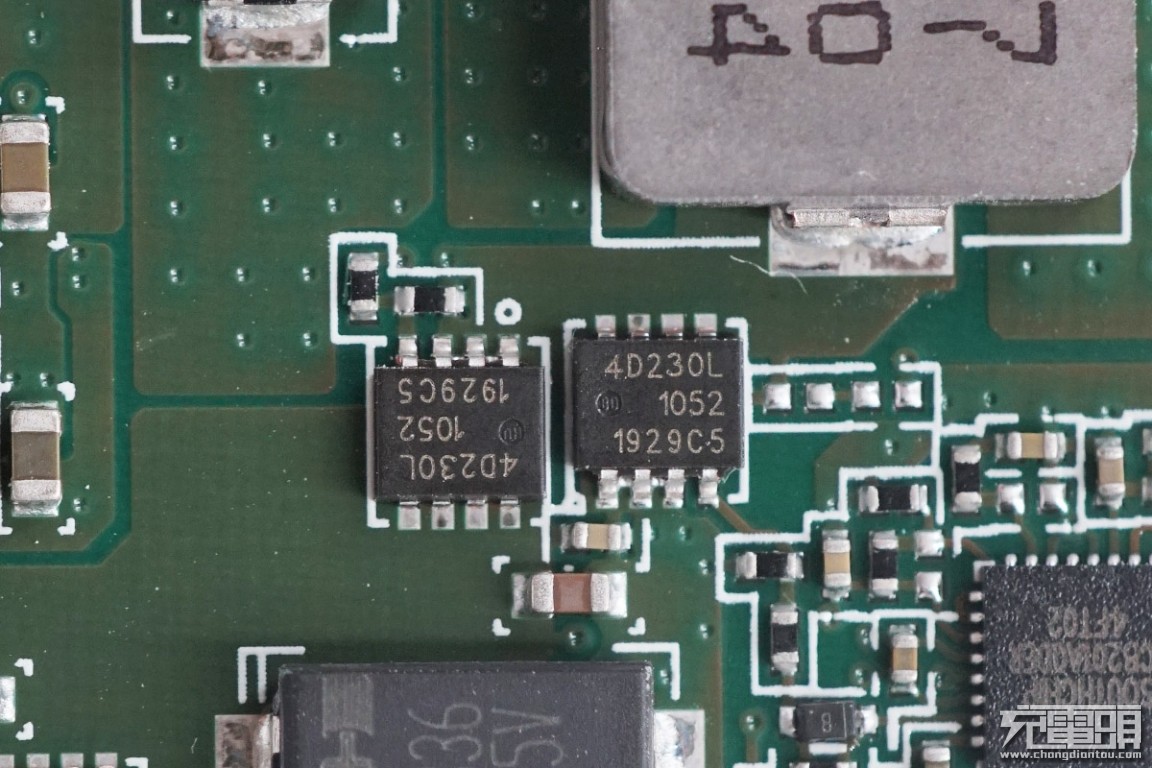

安世半导体 nexperia PSMN4R2-30MLD，NMOS，这边两颗用于同步整流升压。

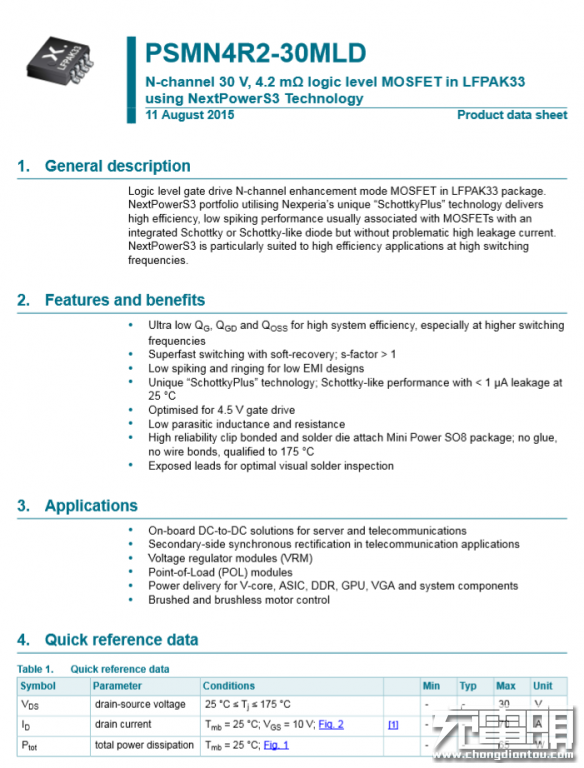

安世半导体 PSMN4R2-30MLD 详细资料。

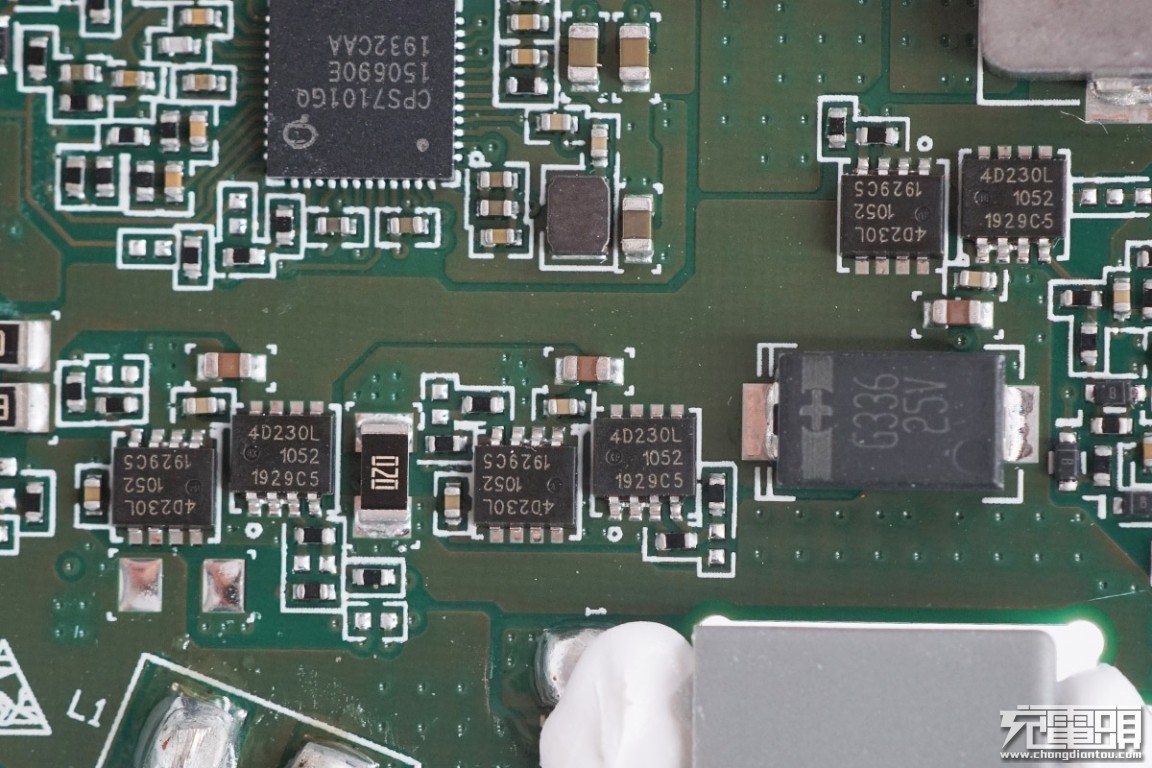

无线充电功率级这边也采用了四颗PSMN4R2-30MLD，组成H桥，用于无线充电线圈驱动。

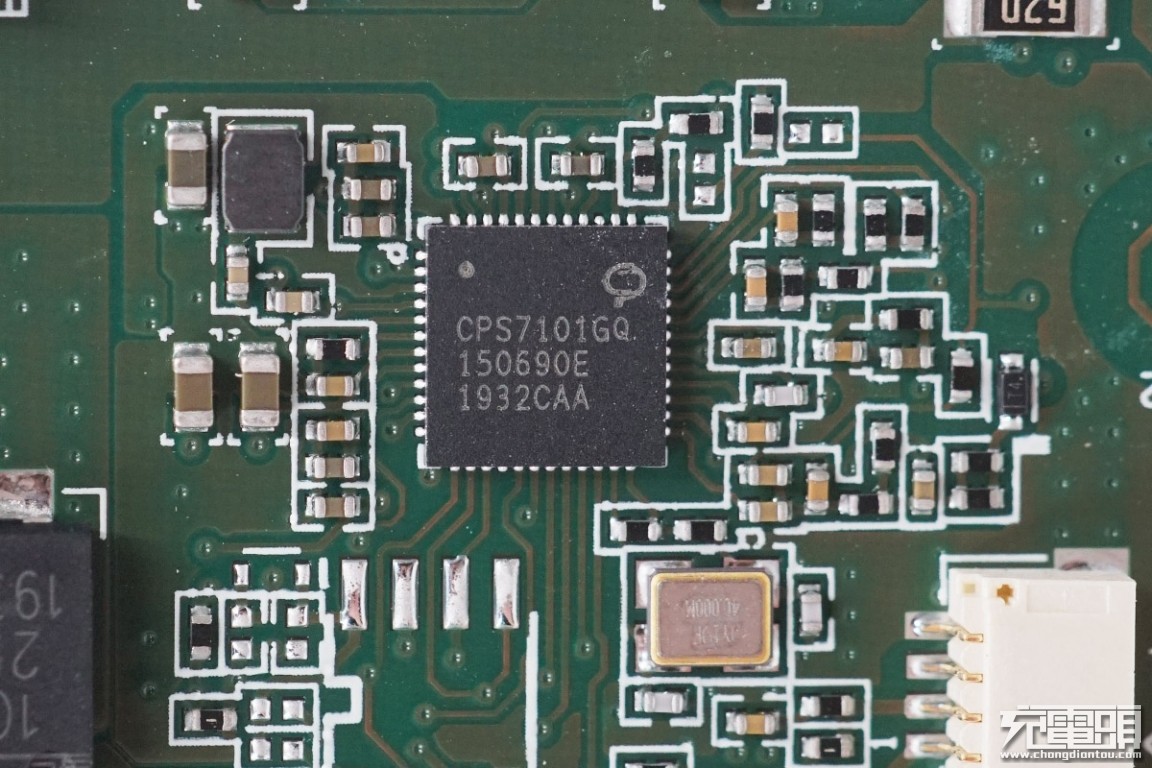

易冲半导体CPS7101是一款高效、符合Qi标准的磁感应无线充电发射器SOC芯片。集成了电源控制器，微控制器，稳压器，异物检测（FOD），全桥驱动器以及片上电压和电流解调功能。该芯片设计用于4.5V至26V的宽输入电压范围。
CPS7101集成了一个全桥驱动器和2个PWM模块。内部保护功能可提供过电流和过热保护。
CPS7101详细资料。

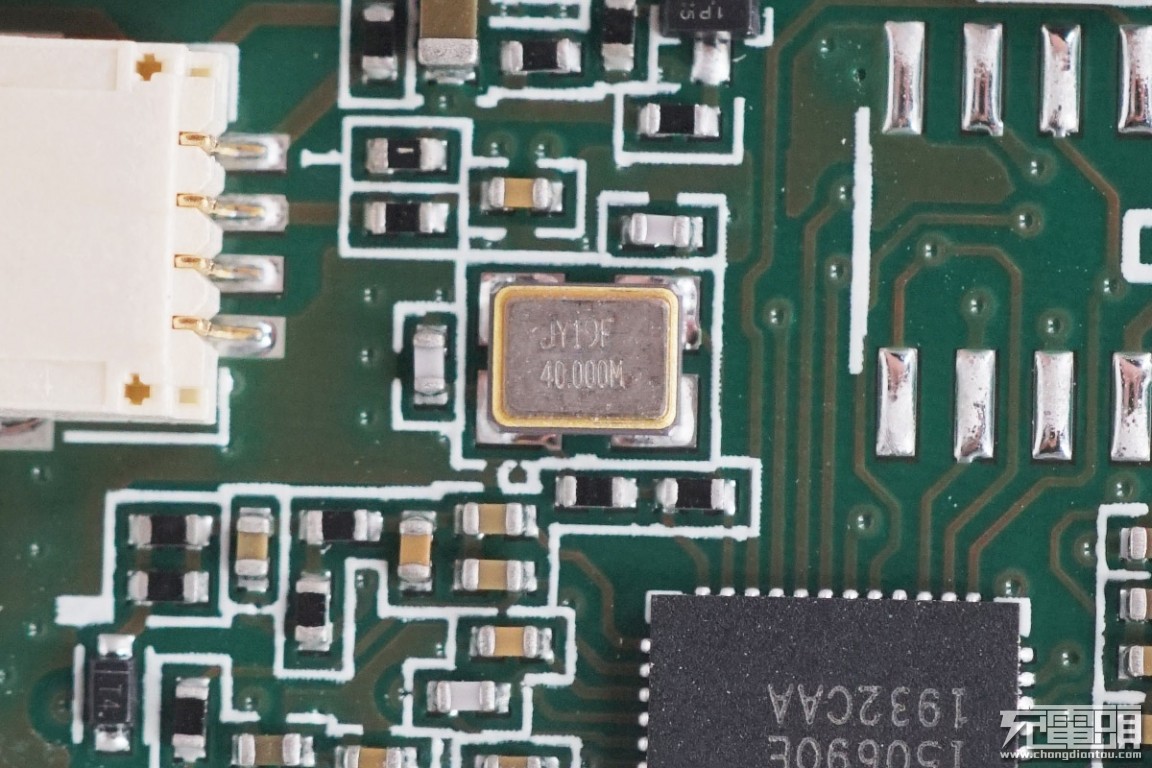

图中是一颗40.000MHz的无源晶振，为易冲半导体 CPS7101提供时钟。

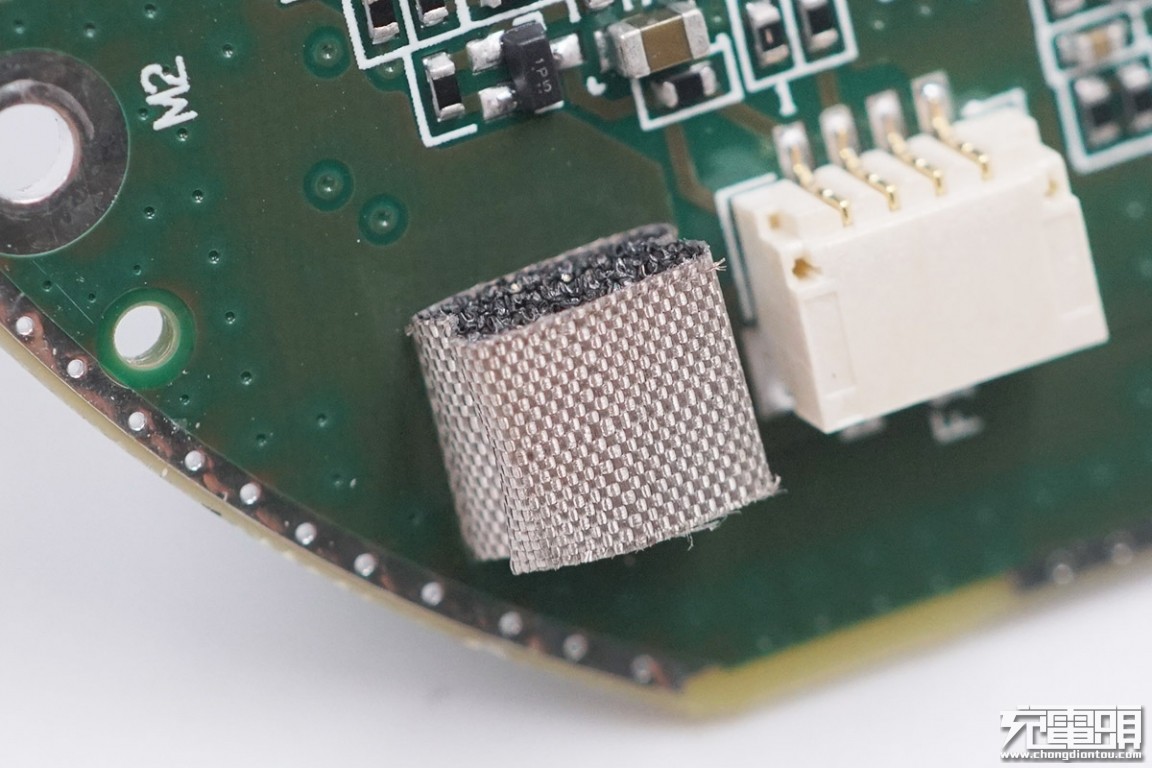

一块导电布，用于屏蔽接地。

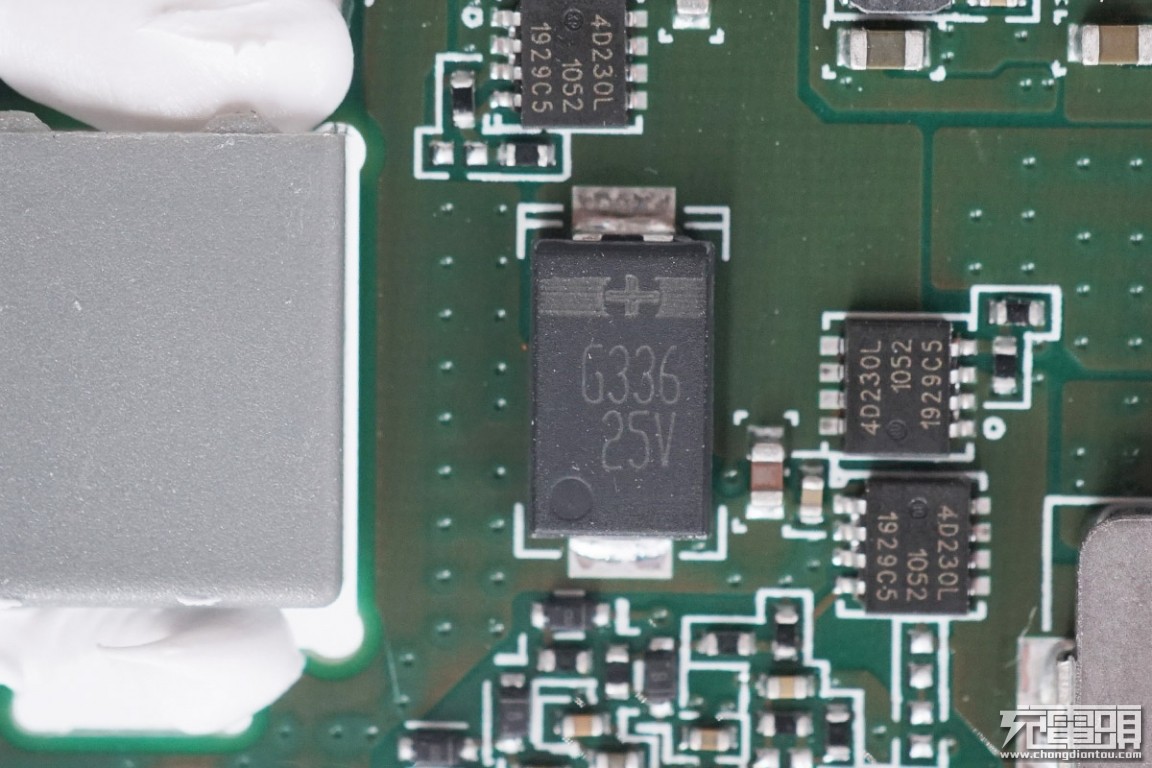

同步整流降压输出的滤波电容，33μF25V的钽电容。

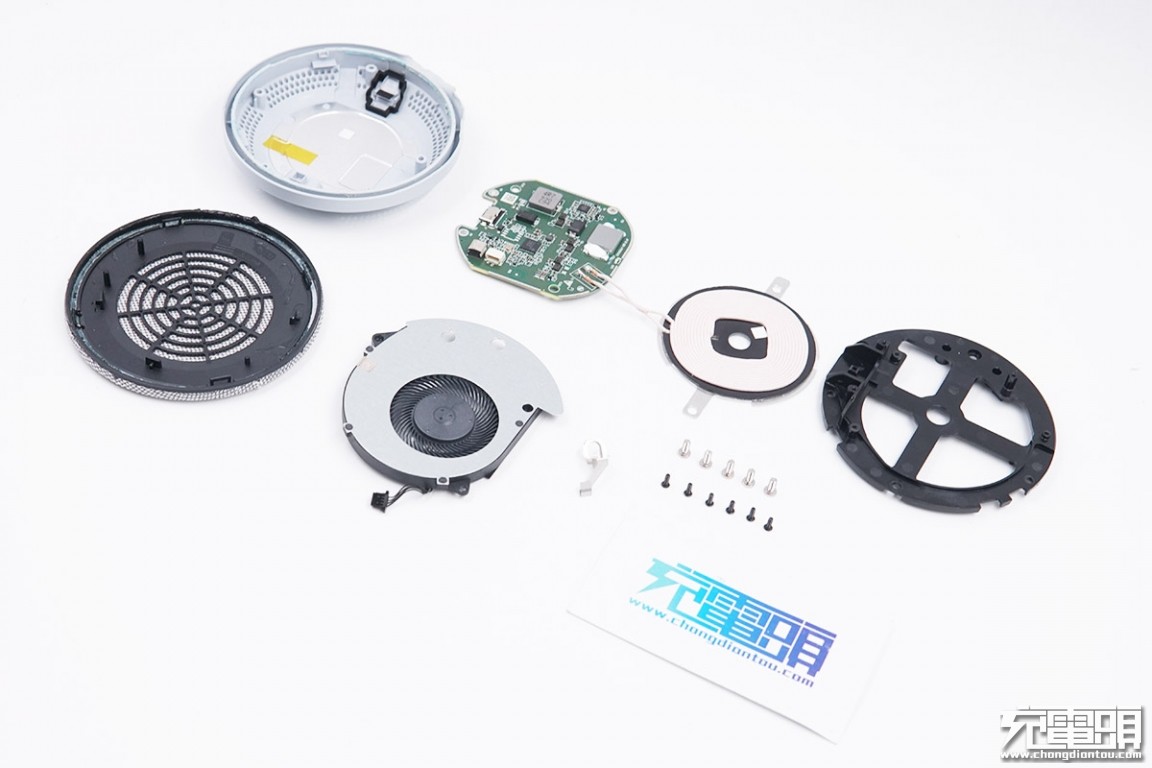

拆解全家福。
三、充电头网拆解总结
华为27W超级快充无线充电器内部设计比较独特，内置一个风扇，从无线充电线圈部分进气，离心风扇吹出，空气流通带走手机无线充电的发热，降低手机和充电器的温升，提高体验。
充电器电路板延续华为一贯的优秀作风，PCB边缘采用过孔封闭阻断电磁辐射，使用高质量元器件确保产品使用体验，内置南芯同步降压控制器做升压配合易冲半导体全集成主控，搭配安世半导体的MOS管，高压输出，配合手机内部的电荷泵降压，来实现更高功率的无线充电。
可以看到，更多的国产知名芯片厂商开始进入华为供应链，成为主力供应商。其中安世半导体此前已经出现在老款华为无线充产品中，易冲半导体、南芯则是第一次打入华为无线充产品系列供应链，相信在华为之后的产品中还会出现它们的身影。
