拆解报告：iPhone 11 Pro原装充电器A1696

据充电头网了解，苹果18W USB PD快充充电器有中规、美规、欧规、英规、澳规等多个版本，而充电器的主力代工厂分别有伟创力和雅达电子等。今天继续为大家带来港版苹果18W USB PD充电器A1696的详细拆解。

一、港版iPhone 11 Pro原装充电器外观

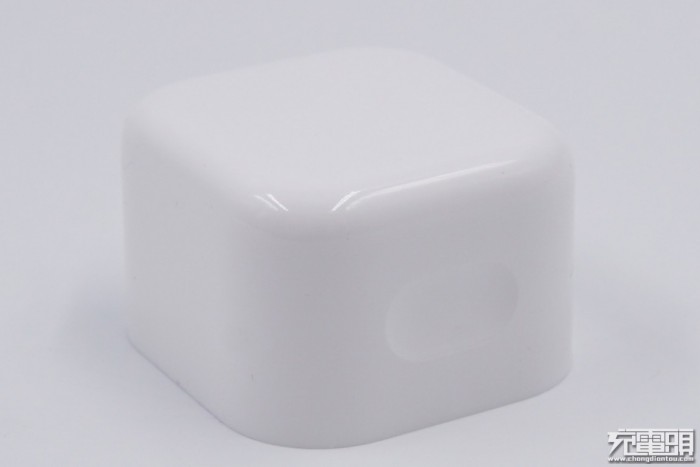

港版iPhone 11 Pro原装充电器整体呈方块状，纯白色外观，表面采用钢琴烤漆处理。总体来说周身是比较圆润的，各棱角均有圆弧过渡，仅有底部插脚侧未做圆角处理。充电器的两个侧面有椭圆形凹陷设计，方便用户插拔。

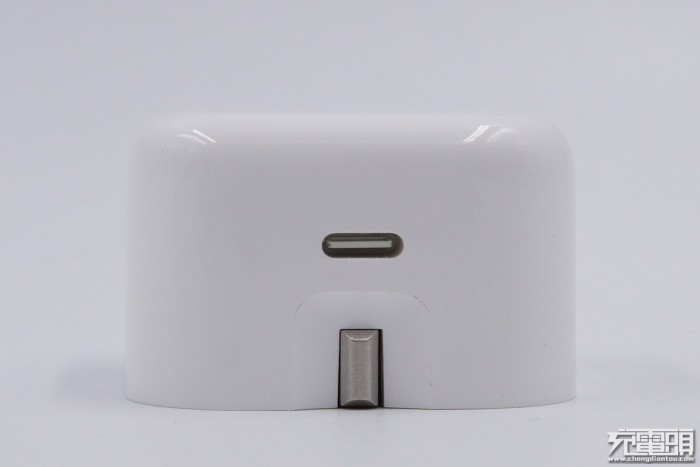

充电器的输出侧设有一个USB-C接口，下方外壳同样采用了凹陷设计，露出金属插脚，这也是为了方便用户在使用充电器的过程中能够比较容易打开。

充电器的AC插脚比较具有设计感，三个插脚为可折叠设计，并且采用联动结构，当拨动接地插脚时，另外两个插脚会随之开合，非常巧妙，瞬间摆脱了英规插脚在小编眼中“傻大粗”的形象。

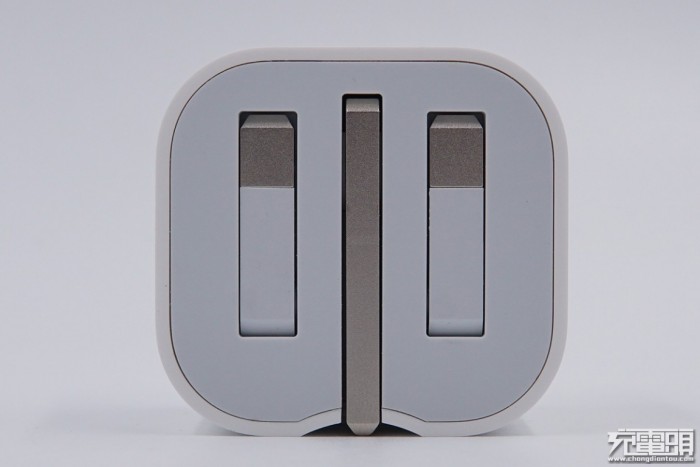

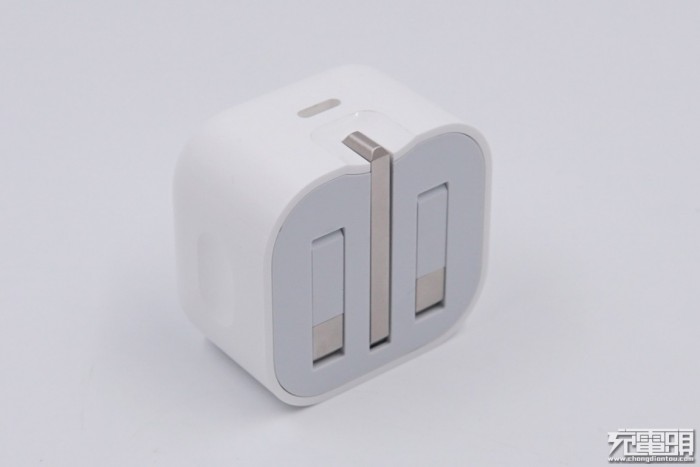

插脚侧外壳面板为灰色，上面没有任何丝印信息。

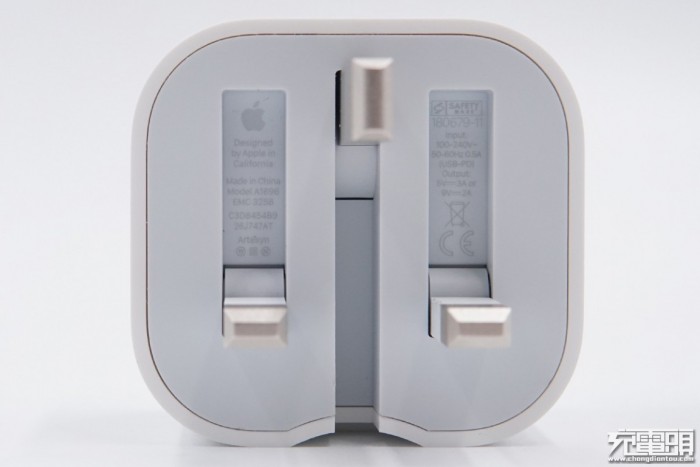

打开插脚可以发现，产品的信息参数信息均镭射在插脚收纳槽中。

通过特写镜头可以看到，这款充电器的型号为A1696，序列号：C3D84548926J747AT。输入：100-240V~ 50/60Hz 0.5A，USB PD输出：5V/3A、9V/2A；已经通过了CE认证。

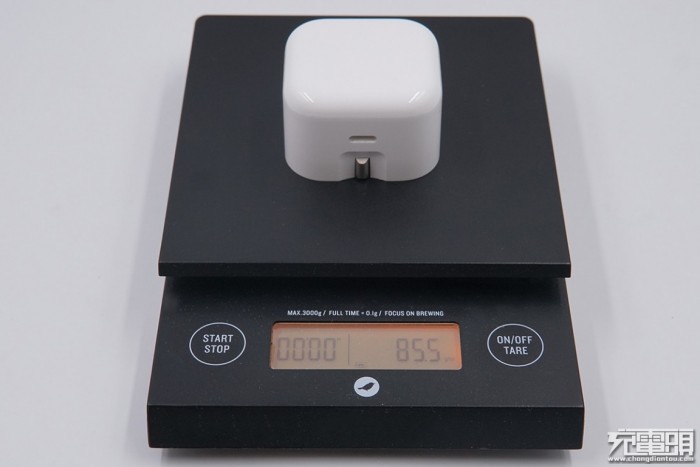

充电器净重约为85.5g。

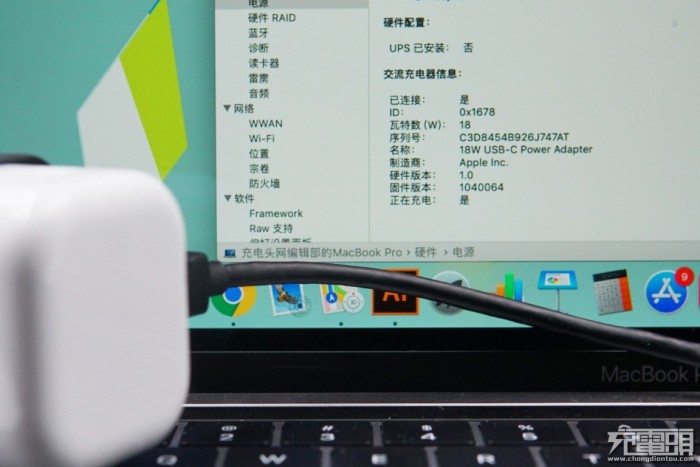

通过连接苹果笔记本电脑查看充电器的信息，显示序列号同样为C3D84548926J747AT，与标称信息一致。

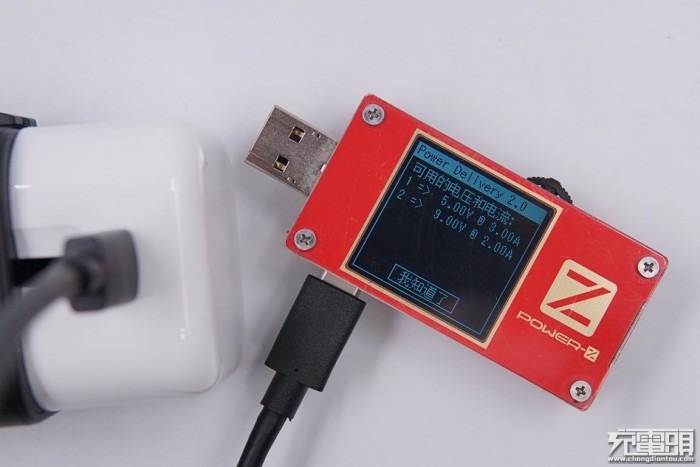

使用ChargerLAB POWE-Z KT001检测充电器的PDO报文，显示支持5V/3A、9V/2A输出，协议版本为USB PD2.0。

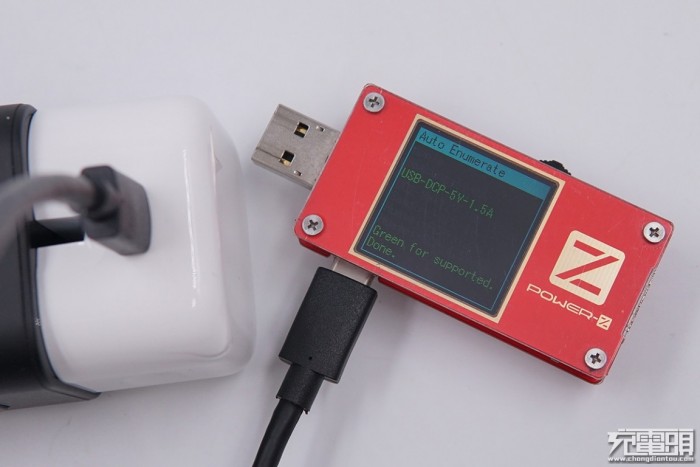

这款充电器除了支持USB PD协议之外，仅支持USB DCP协议。

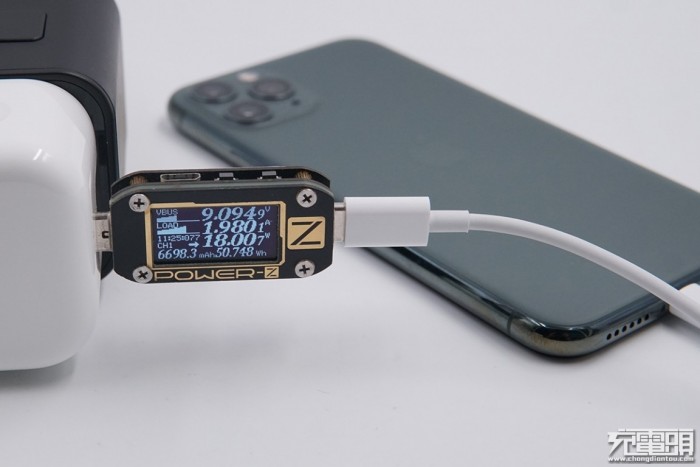

使用这款充电器给iPhone 11 Pro充电，显示电压9.09V，电流1.98A，充电功率约为18W，支持USB PD快充。

同样使用这款充电器给Phone 11充电，电压9.09V，电流1.95A，充电功率约为17.78W，支持USB PD快充。

二、港版iPhone 11 Pro原装充电器拆解

使用电动切割机沿着充电器的侧面切开外壳。

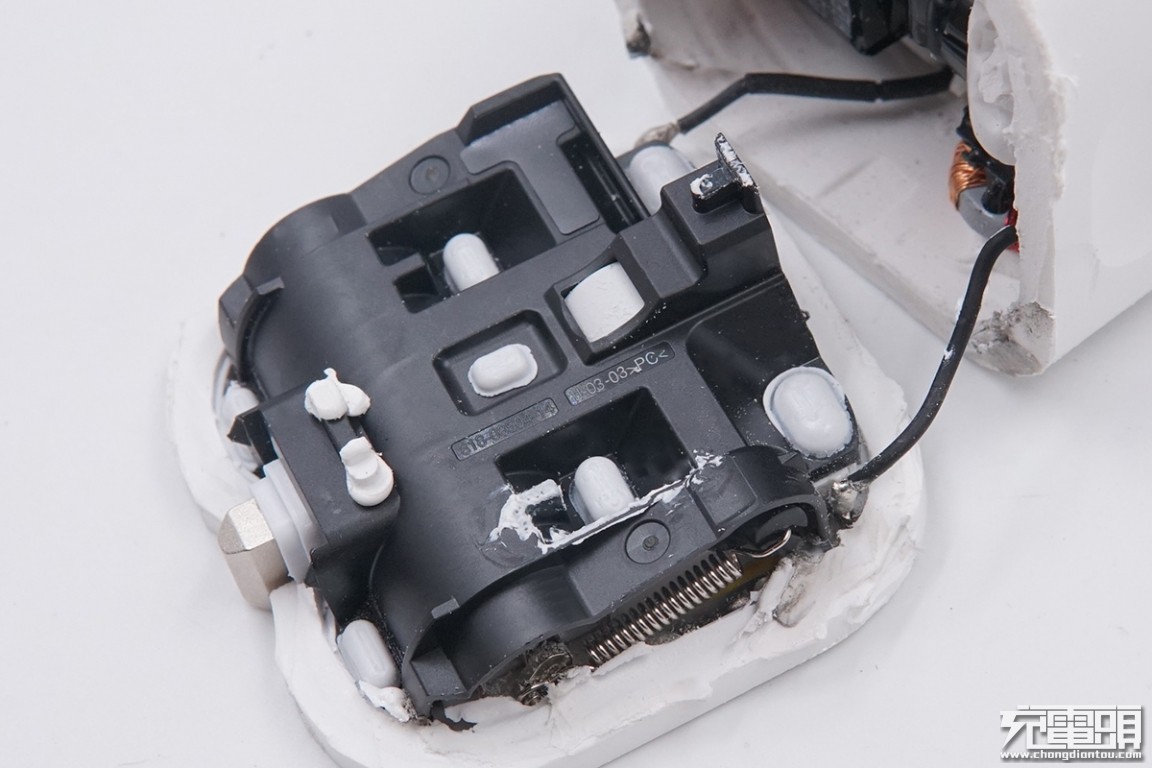

充电器折叠插脚内部有一个固定支架，通过热熔的方式焊接在外壳上，组成一个整体，对插头有很好的支持和绝缘。

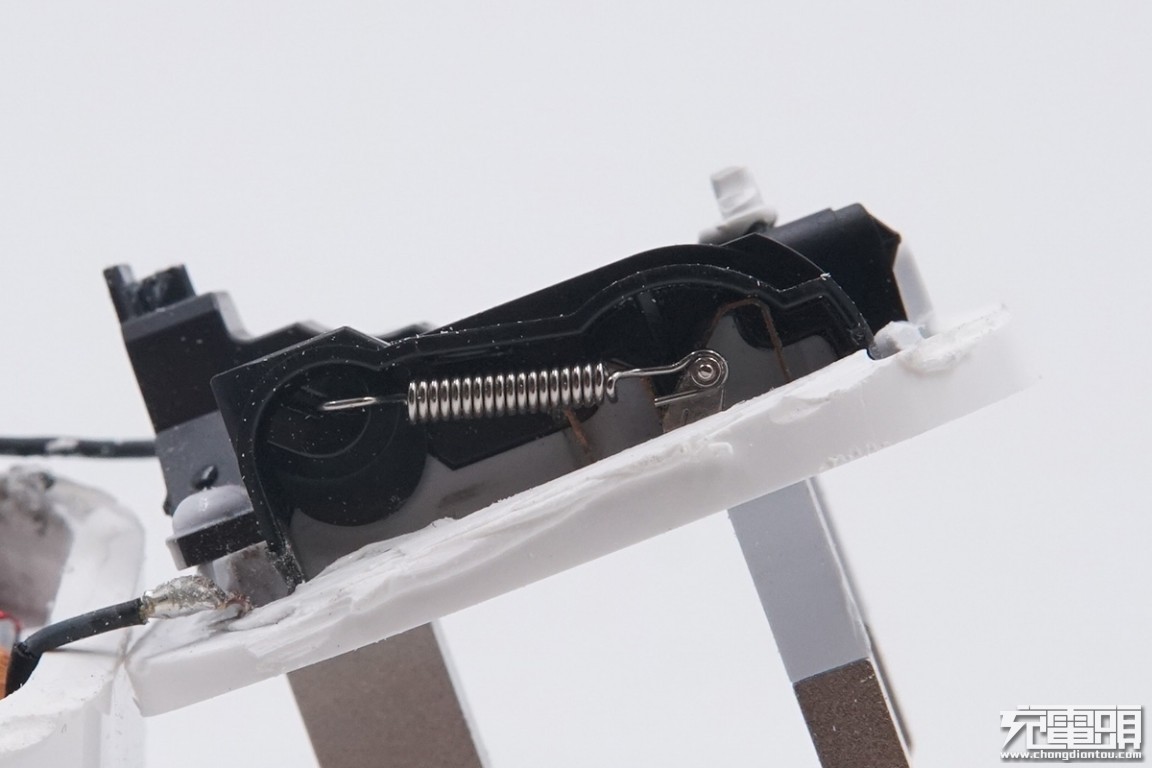

AC插脚两侧分别使用了一根联动弹簧。

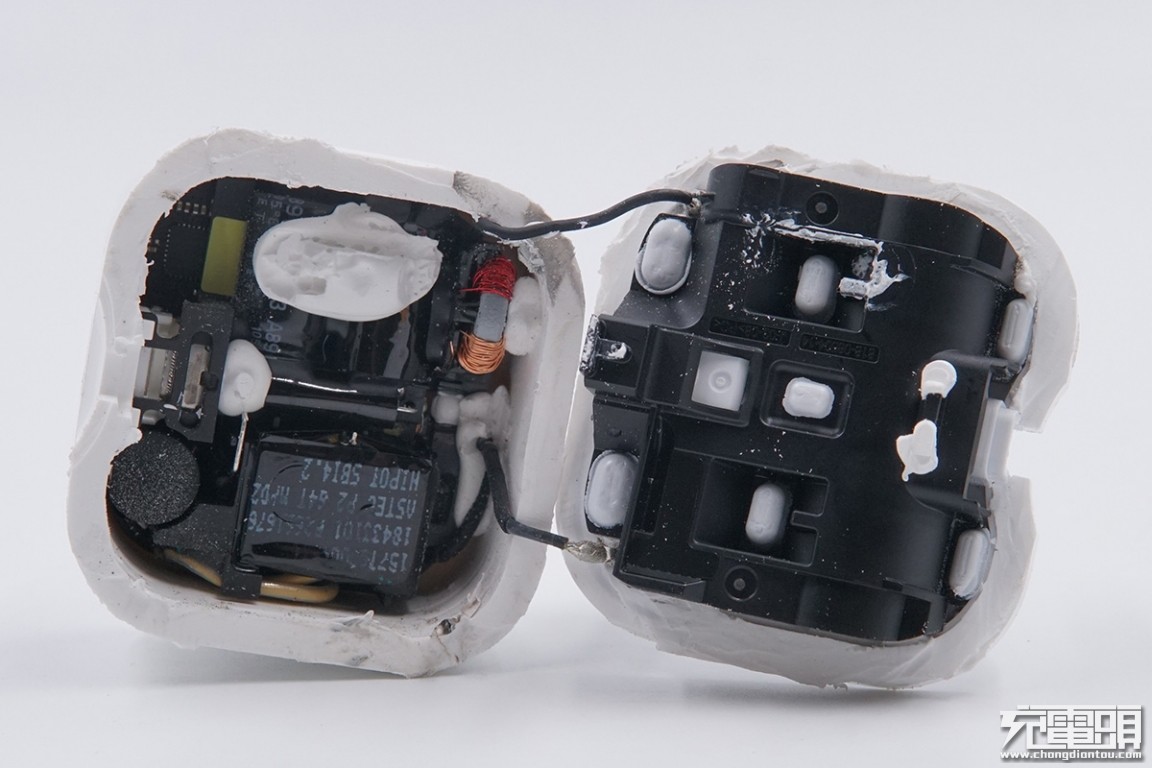

充电器内部注胶，电路板被牢固的固定在外壳内部，很难取出。

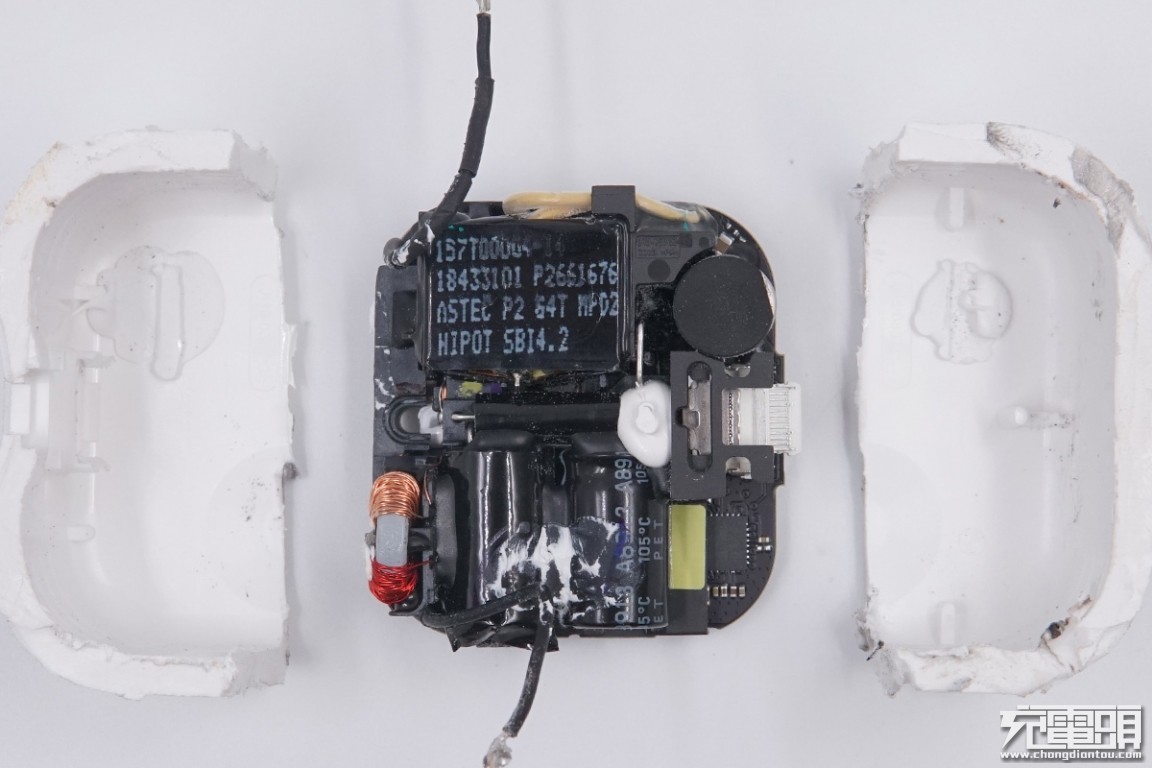

继续将外壳切割为两部分，取出电路板。

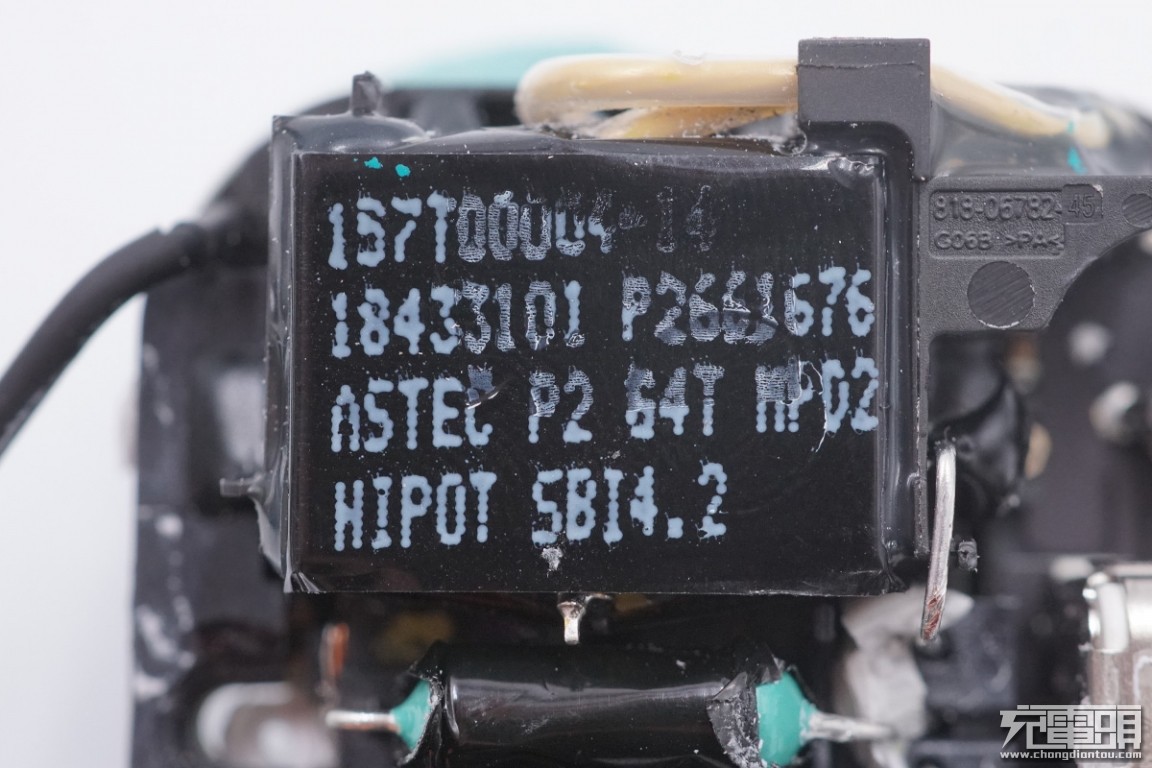

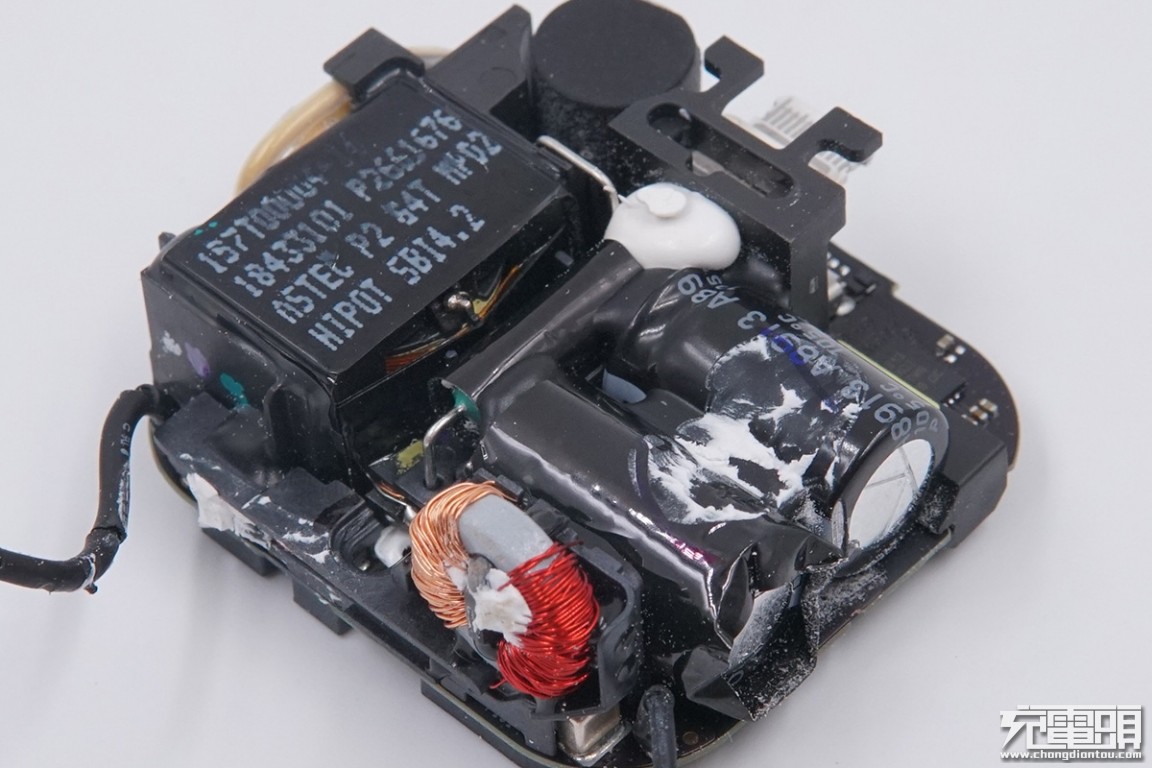

充电器的变压器由ASTEC（雅达）生产。

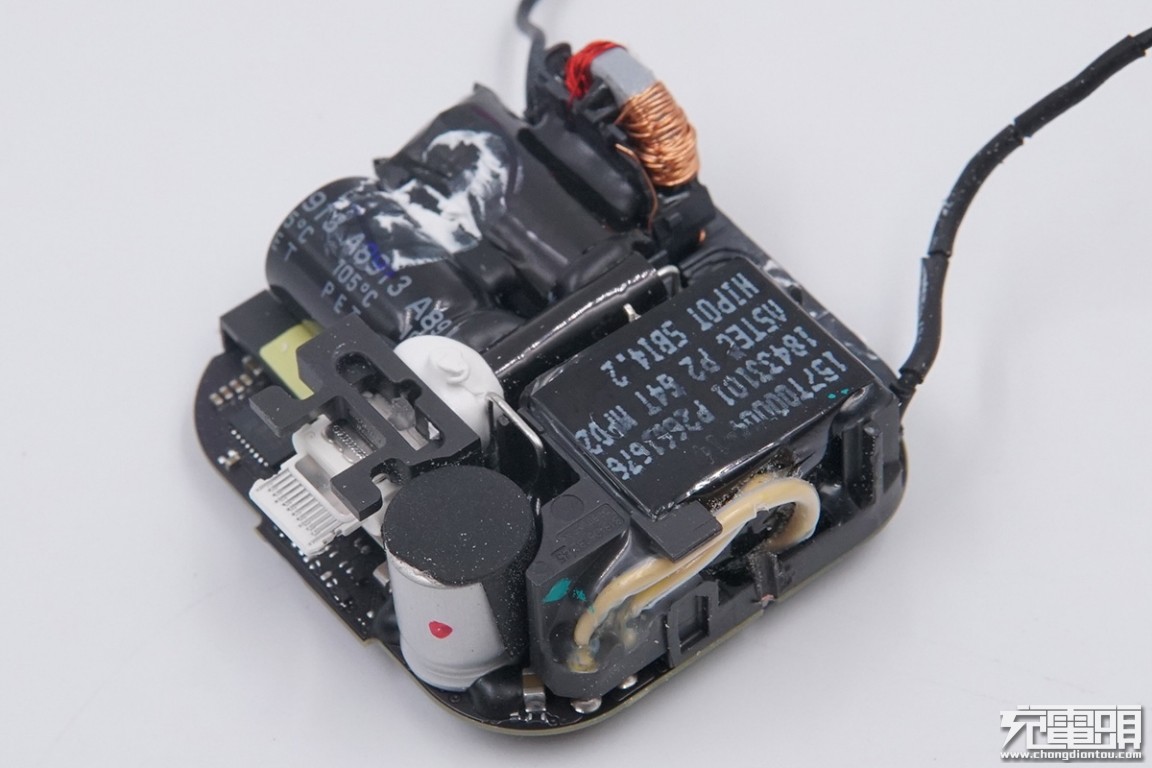

磁环是输入的共模电感，输入滤波电容卧置。

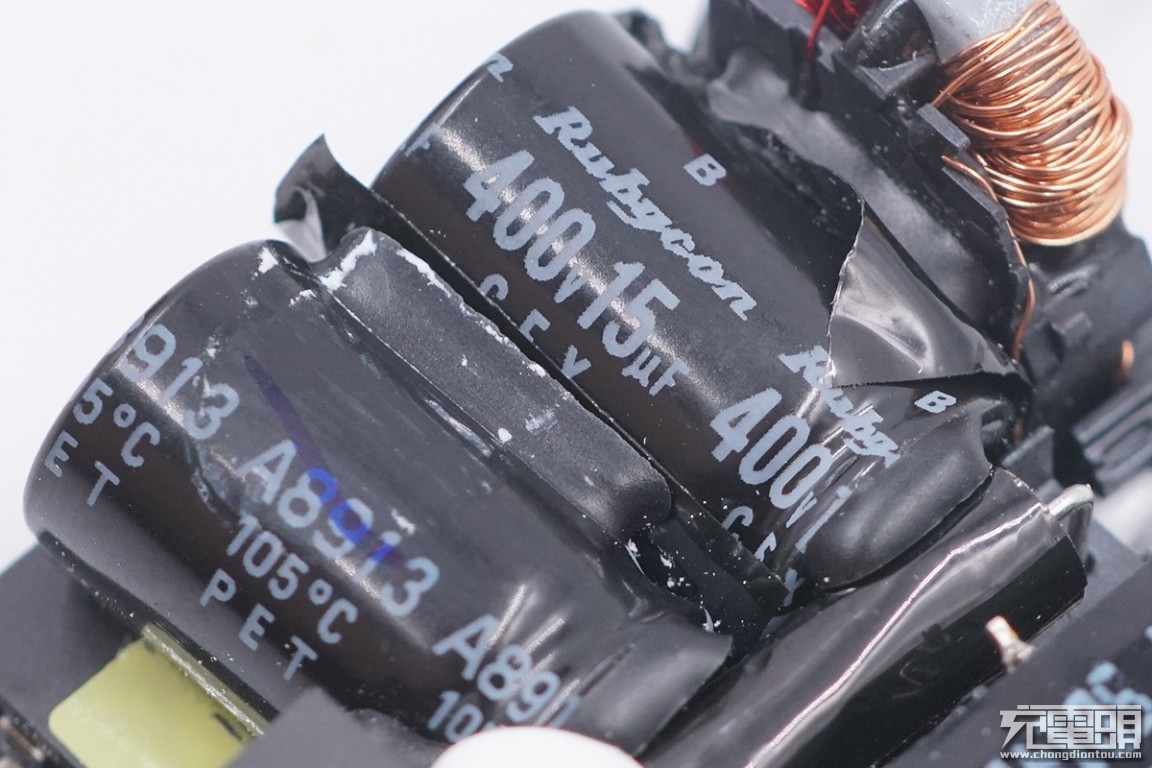

输入端是两颗红宝石的滤波电解电容，规格均为400V 15μF，其中靠近输入端的一颗电容外部增加绝缘层处理。

变压器旁边黑色胶罩下面是一颗固态电容，用于输出滤波。

USB-C座子有垫高，适配外壳居中。同时，这里也采用了苹果惯用的定制USB-C连接器方案，需要搭配充电外壳才能构成完整的USB-C接口。

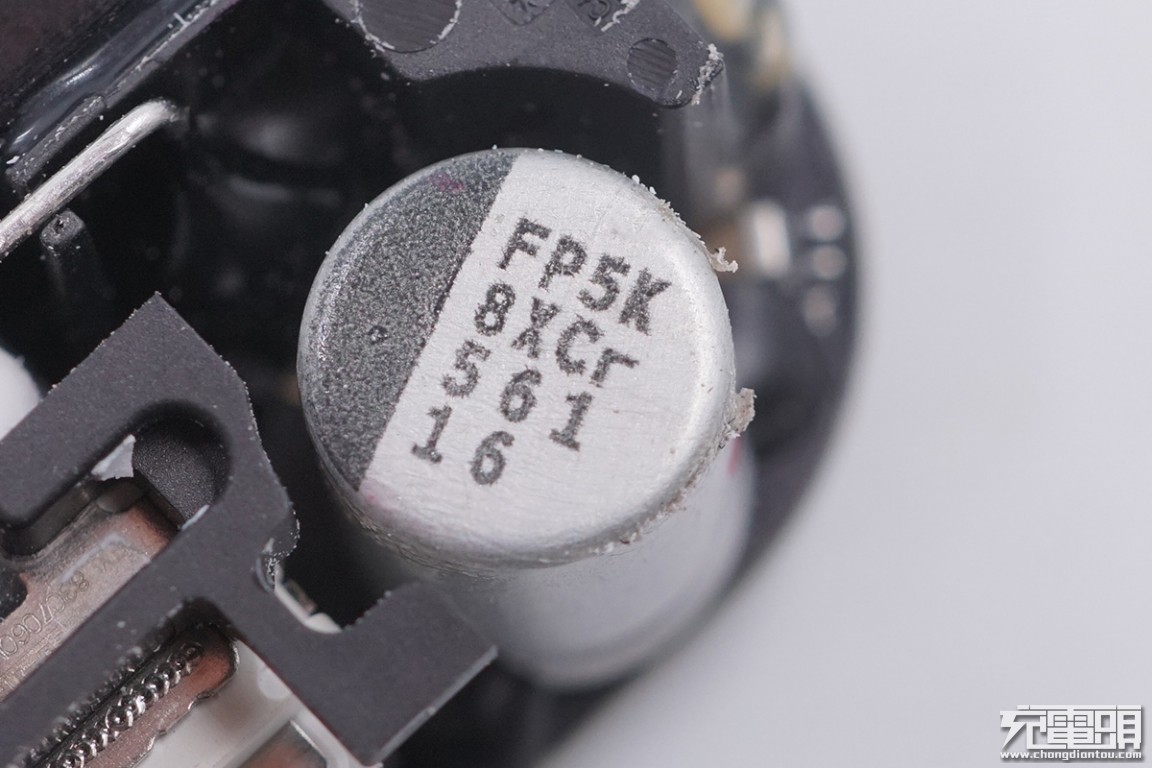

输出滤波固态电容，规格为16V 560μF，nichicon FPCAP FP5K，5000小时超长寿命。

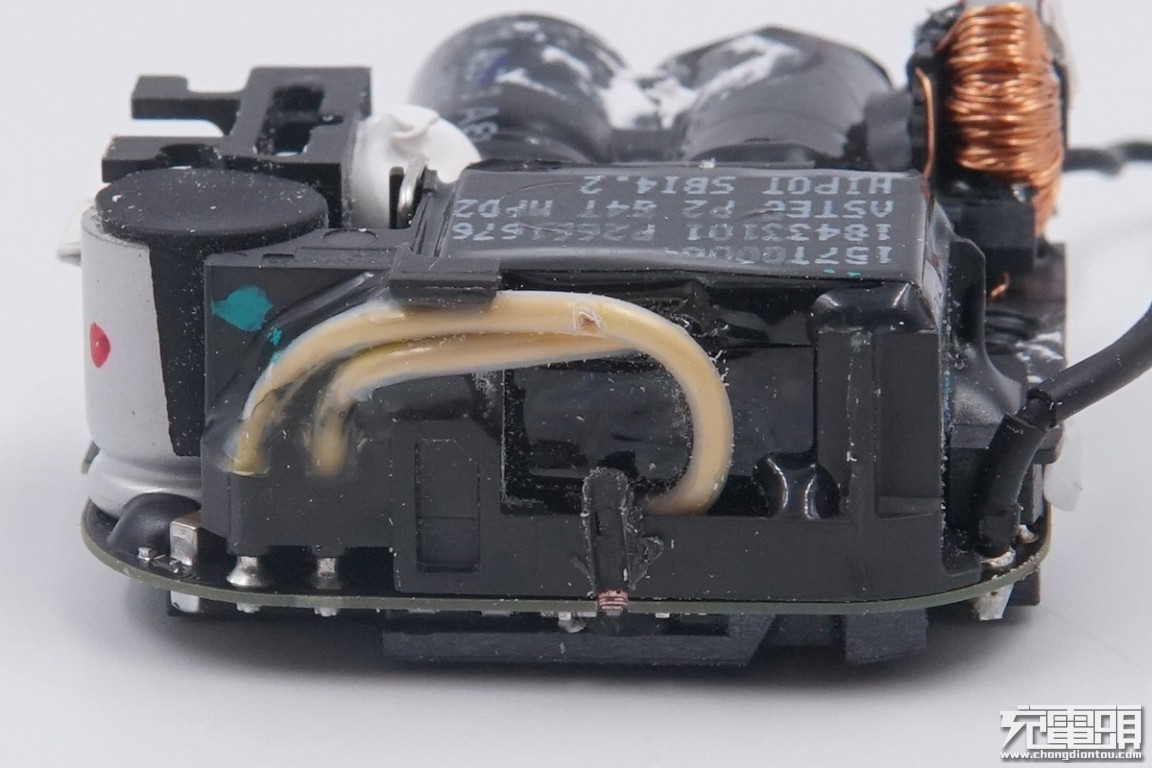

变压器次级输出的多层绝缘线。

这一面我们看到输入线被固定在框架内部。

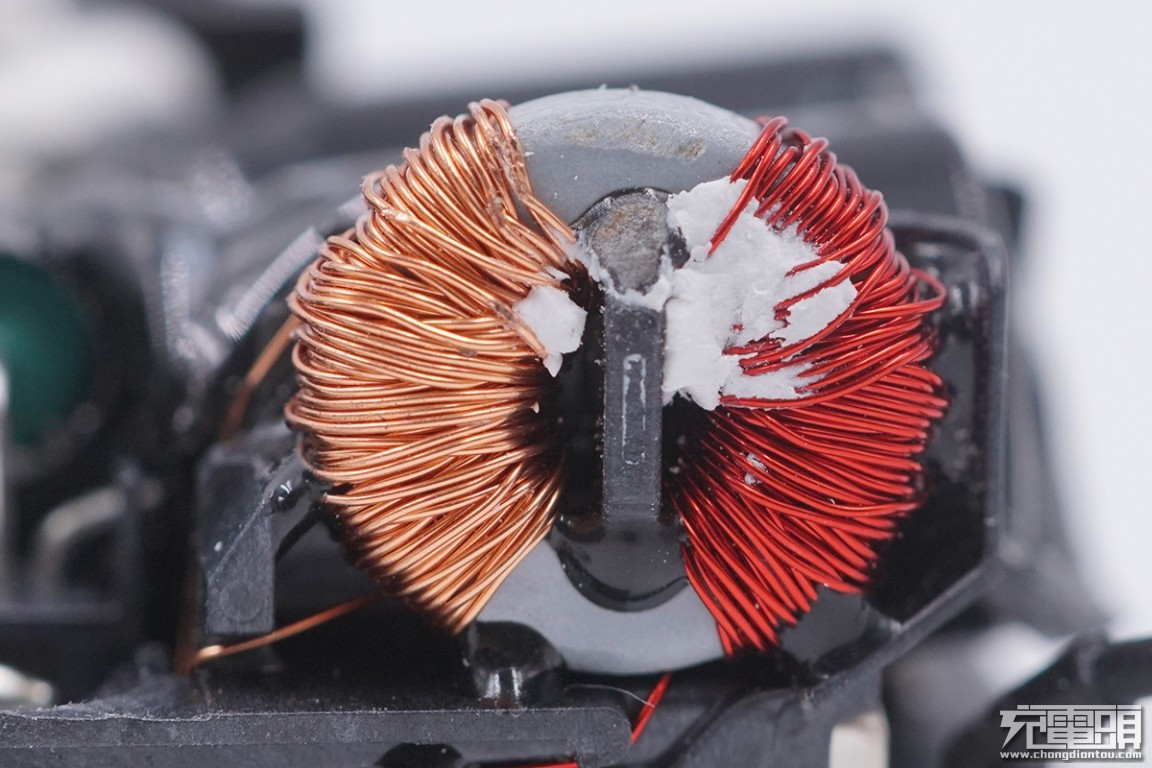

共模电感线圈特写，主要用来消除EMI电磁干扰。

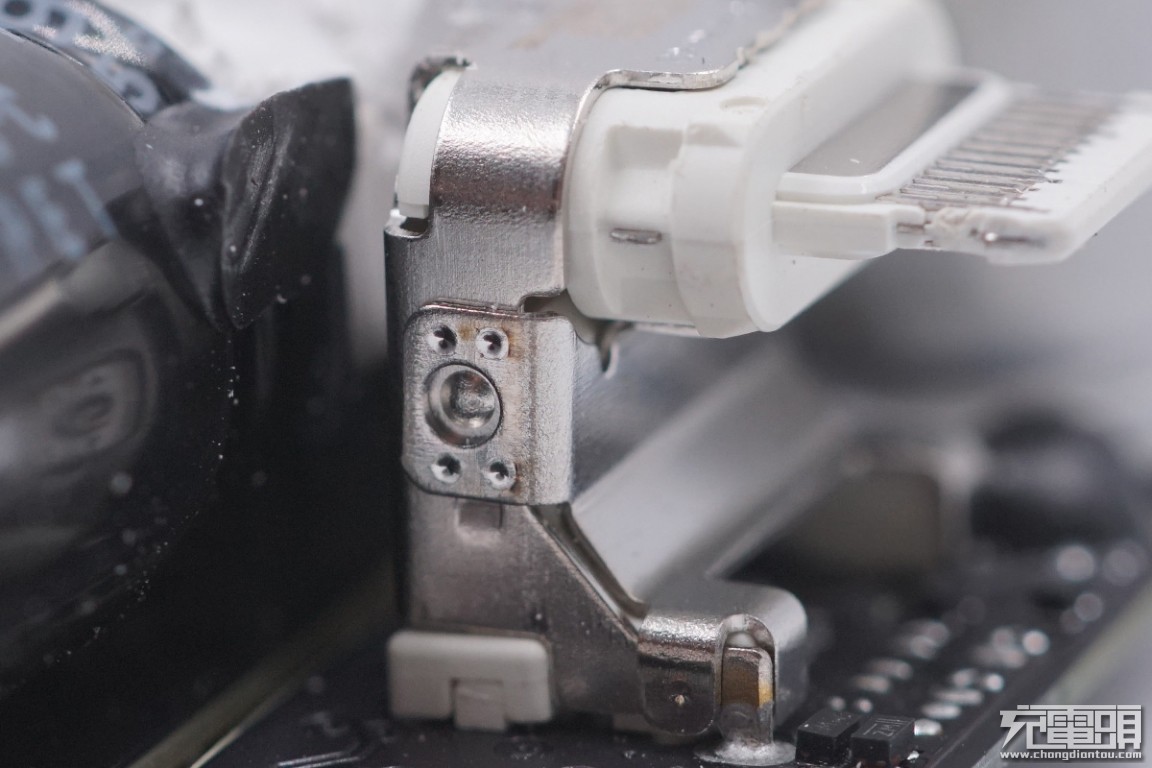

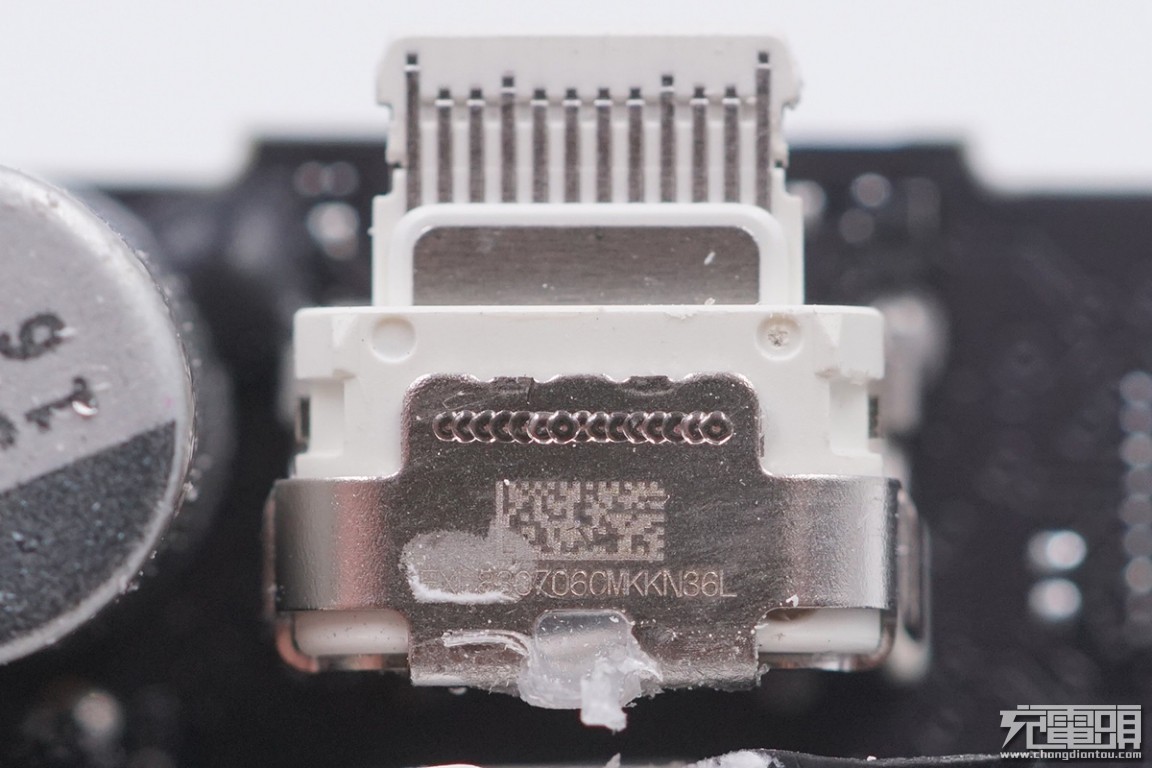

USB-C接口座子采用金属外壳，增加结构强度。

金属外壳上有钢印编号信息，USB Type-C接口镀铑呈银色。

接口旁边为USB PD协议识别芯片，来自赛普拉斯，型号CYPD3135，是苹果向赛普拉斯定制的芯片，属于CCG3系列。

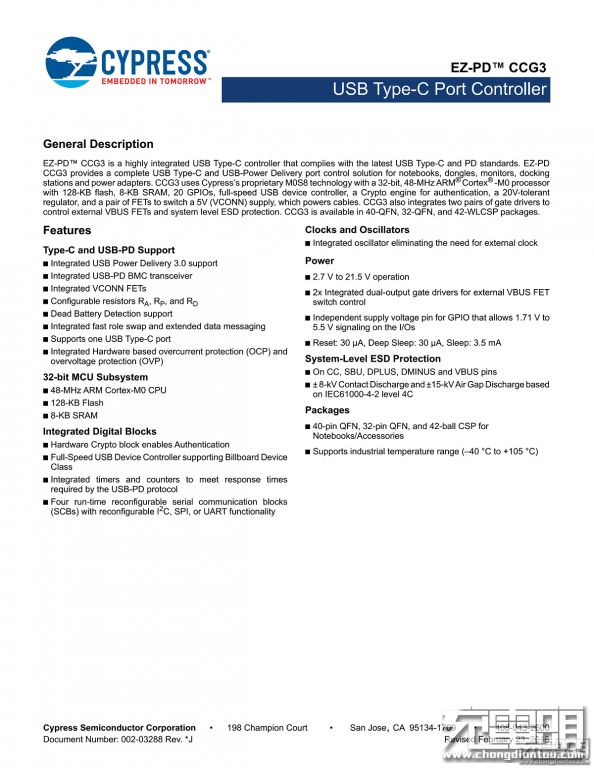

CCG3是一种高度集成的USB-C型控制器，符合最新的USB-C和PD标准，目前已经取得USB PD2.0认证。CCG3是一个完整的USB-C和USB电源端口控制解决方案，可用于笔记本电脑、显视器、拓展坞以及电源适配器等设备。

CCG3使用Cypress专有的M0S8技术，具有32位、48-MHz ARM Cortex-M0处理器，具有128 KB闪存、8KB SRAM、20GPIOS、全速USB设备控制器。可用于认证的密码引擎、20V容错调节器，以及一对FET开关5V（VCON）电源，为电缆供电。CCG3还集成了两对栅极驱动器来控制外部VBUS FET和系统级ESD保护，电源领域应用中，CGG3常用封装有40-QFN、32-QFN两种封装形式。

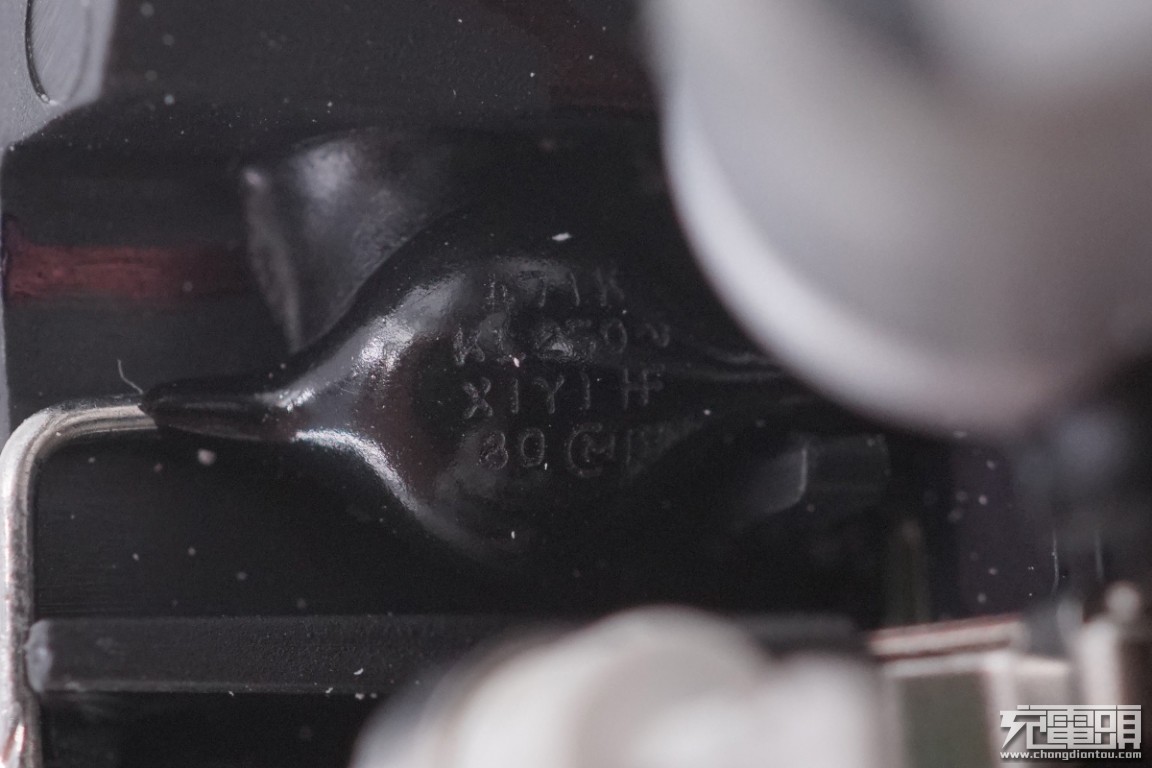

黑色Y电容，用于输出抗干扰作用。

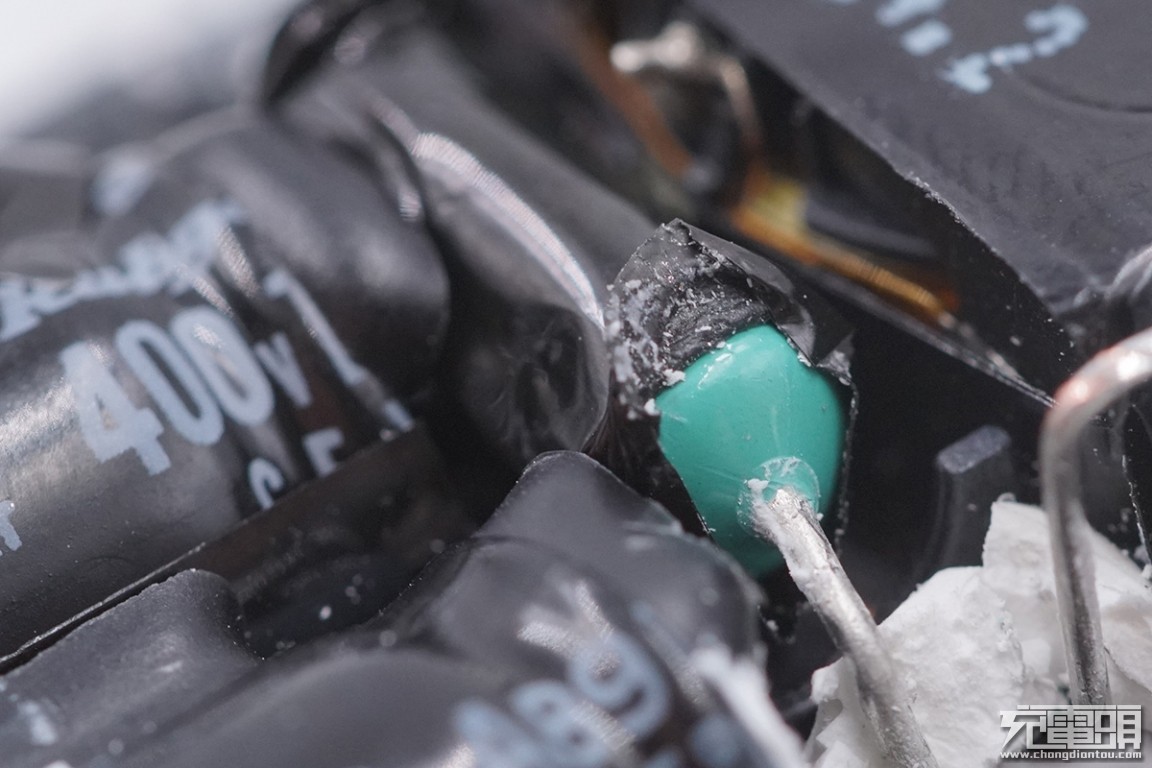

电解电容尾部卧置了一颗色环电感，使用绝缘胶带包裹。

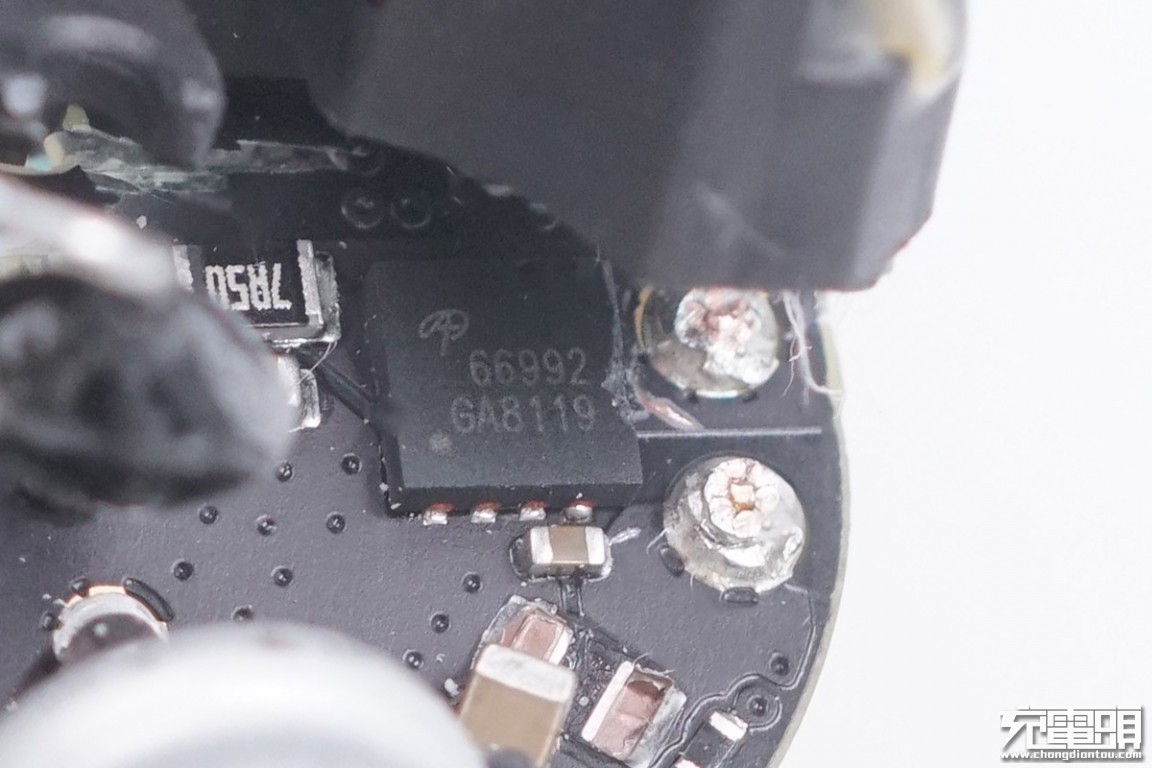

在变压器下面隐藏了一颗次级同步整流MOS管，AOSMD 同步整流MOS，丝印66992，为定制型号。

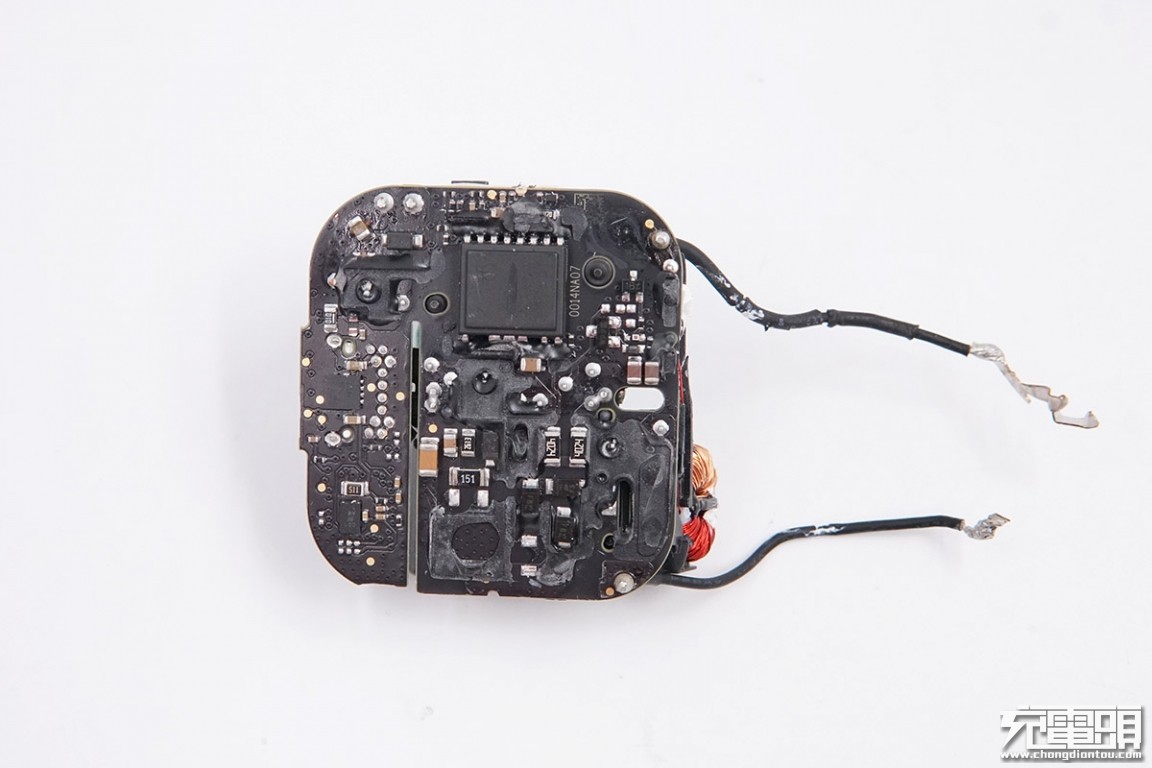

PCB板背面使用一块塑料骨架支撑绝缘。拆开之后，PCB板上除了贴片元件之外，还有一些残留的胶水。

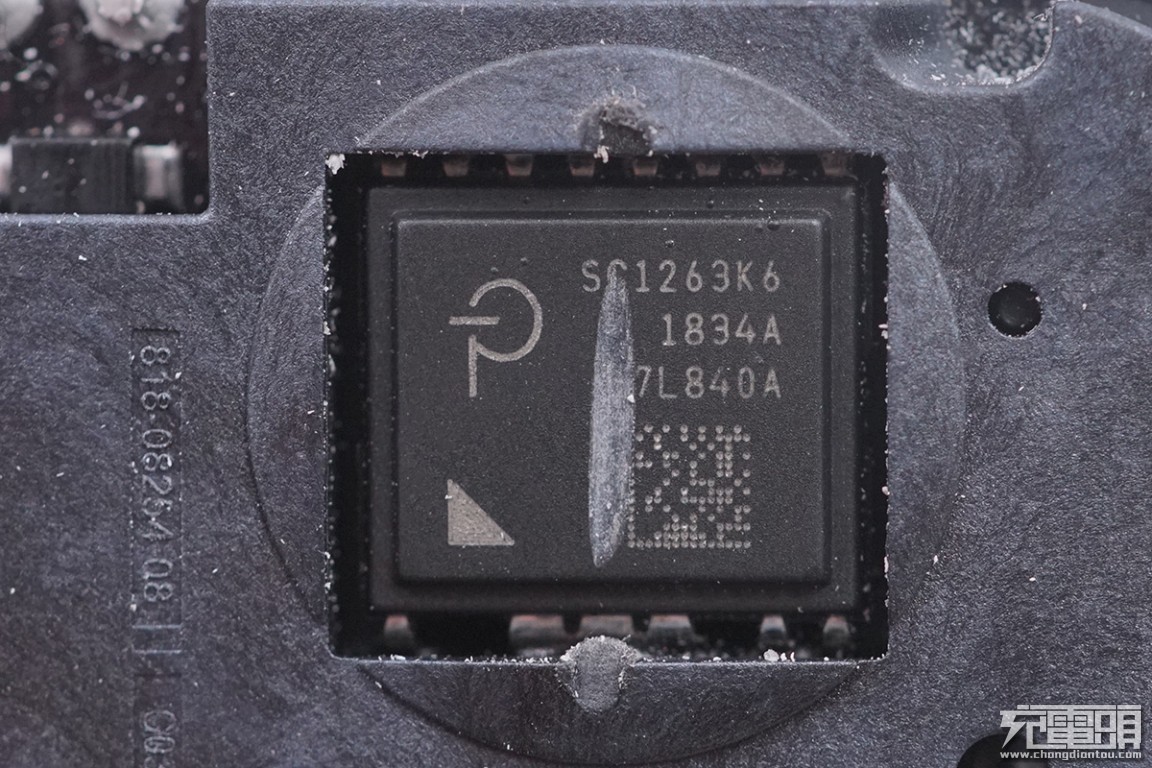

充电器的电源主控芯片来自PI，苹果定制料号SC1263K6。在切割外壳时不小心造成芯片表面划伤。

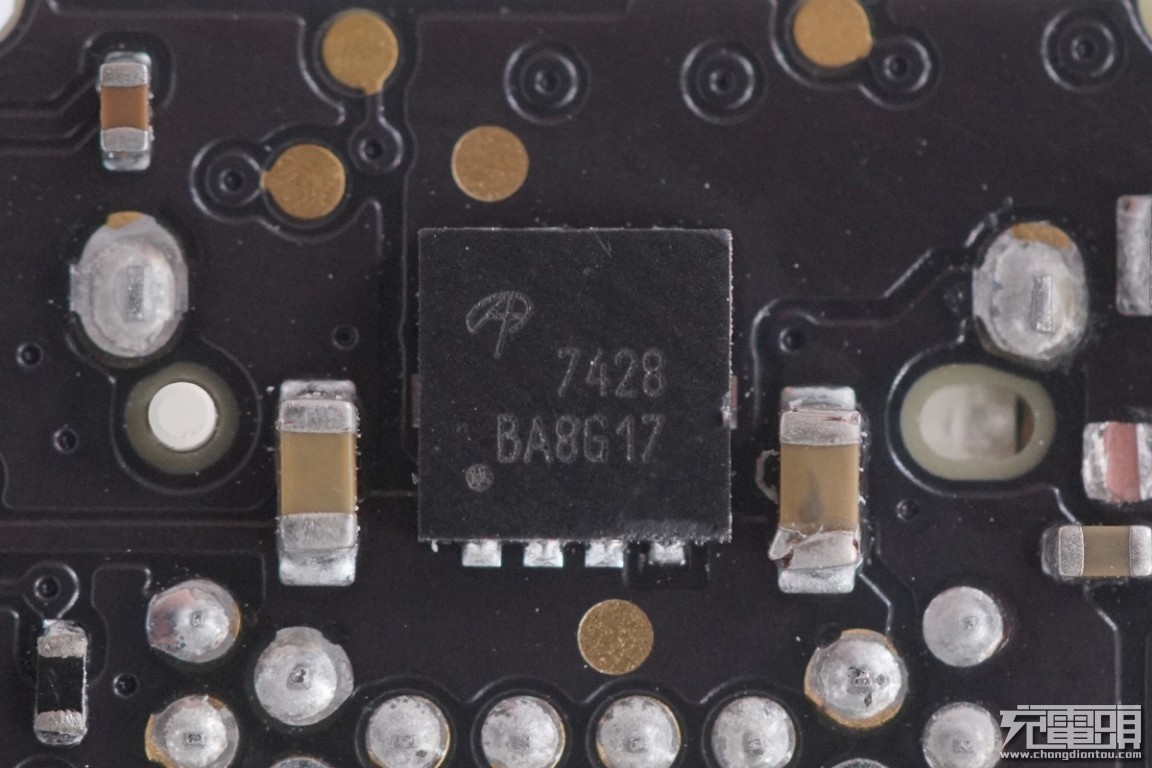

AOSMD AON7428 NMOS 用于VBUS开关，耐压30V，导阻很低。

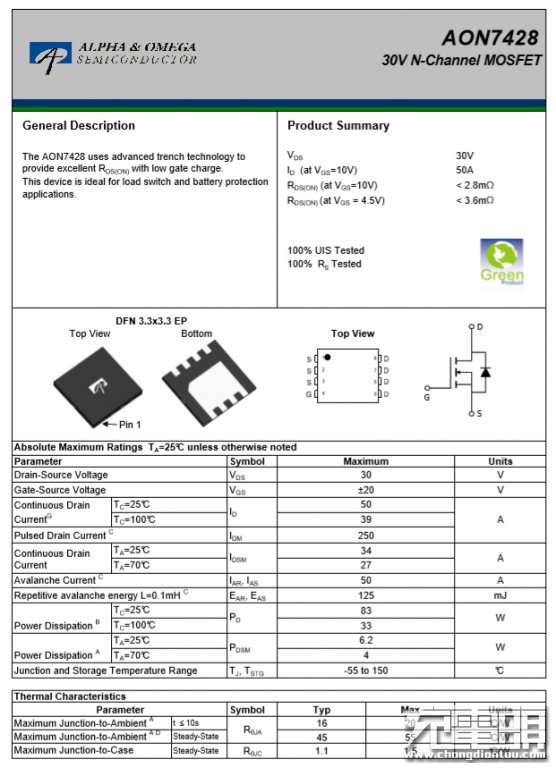

AOSMD AON7428 详细资料。

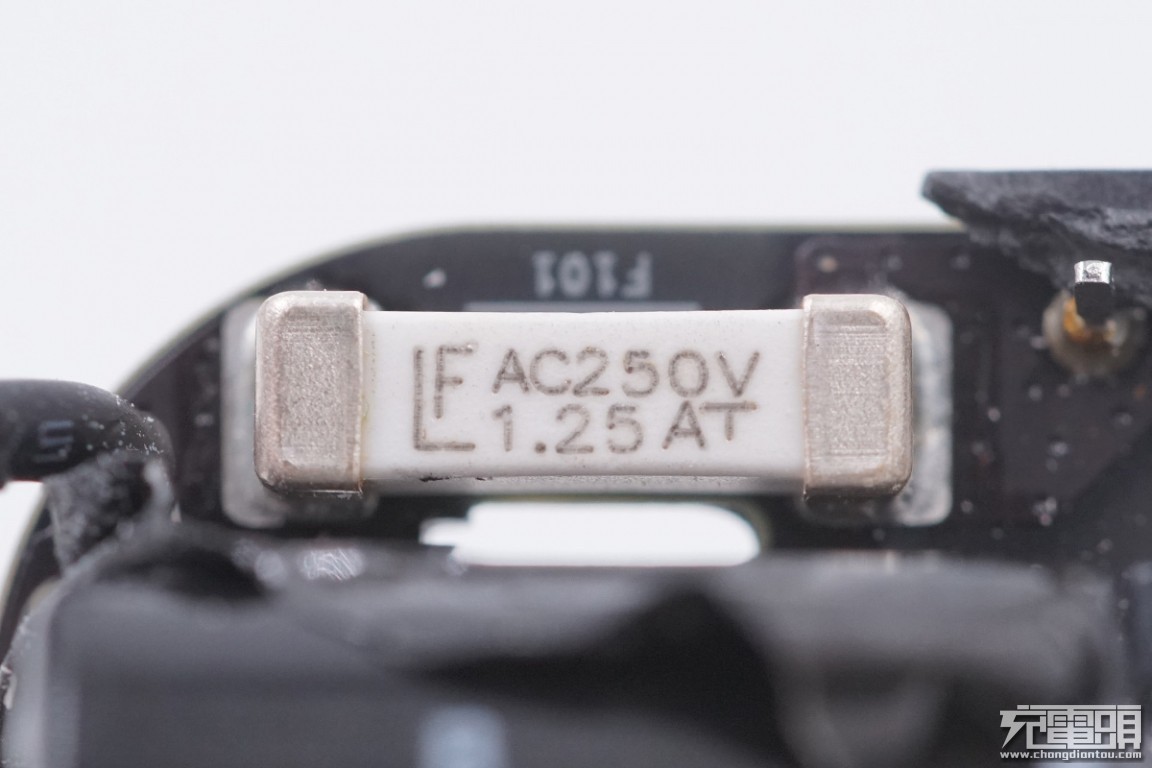

输入端Littelfuse 立特保险丝。

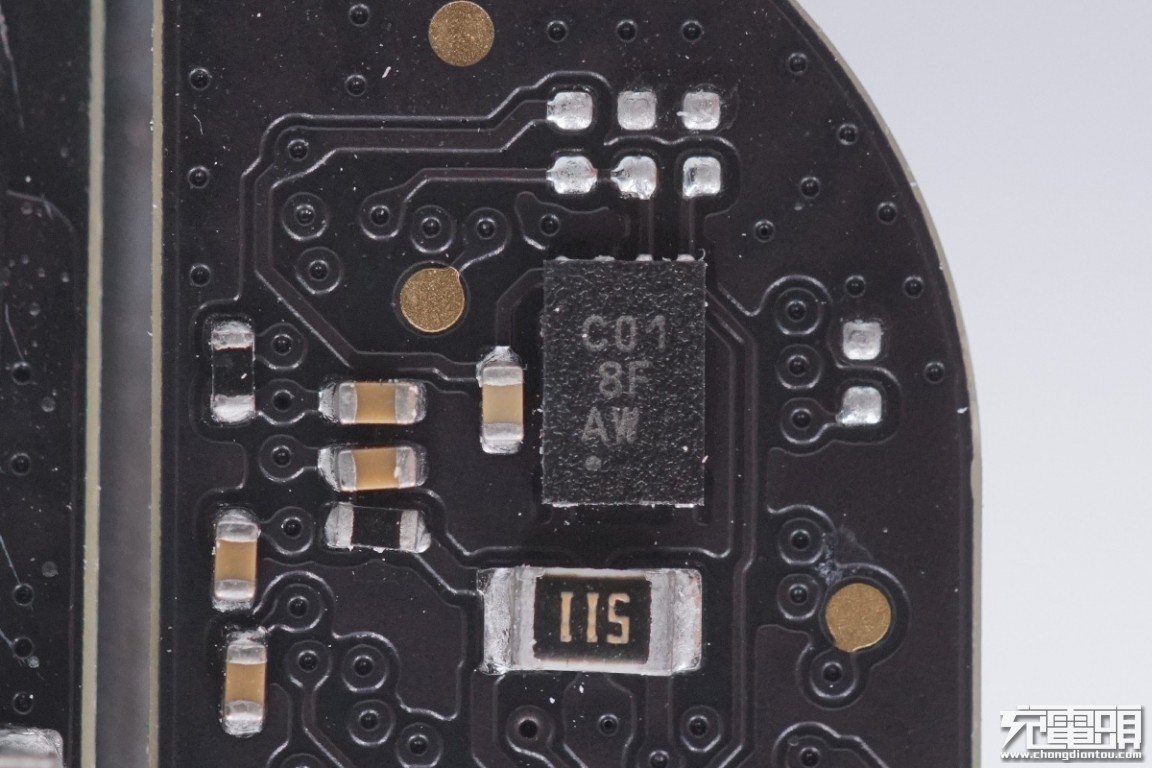

一颗外挂的存储器，用于存储充电器序列号信息。

全部拆解完毕。

充电头网拆解总结

港版苹果18W USB PD充电器的外观异于此前拆解的两款中规版本，采用方块状外观，打破常规思维，将英规大三插与可折叠设计结合，结构新颖独特，收纳方便。

通过拆解，我们可以看到，港版18W USB PD充电器的内部用料依然非常扎实，做工依然非常精湛。采用超薄的黑油PCB板，电源的插件元器件均使用塑料固定架定位安装，背面同样使用塑料板起到绝缘和加强结构设计。采用PI定制全集成电源主控芯片和赛普拉斯定制高集成USB PD协议芯片，并选用两颗红宝石电解电容作为输入滤波，固态电容作为输出滤波。品牌元器件，大大提高产品可靠性。
