99元65W超值 首款内置中国芯氮化镓快充深度拆解

4月10日，知名电商品牌ROCK洛克最新发布了一款65W 2C1A氮化镓快充充电器，该款产品采用折叠插脚设计，具备输出接口丰富、支持协议多、电压档位齐全、高功率密度等特点，很适合轻薄笔记本使用。

最值得一提的是，该充电器是首款内置中国芯的氮化镓快充产品，此前已经为大家分享了这款产品的详细评测，下面就继续带来ROCK洛克65W 2C1A氮化镓快充充电器的详细拆解。

一、洛克65W氮化镓充电器外观

包装盒正面印有ROCK品牌、充电器和数据线外观图、并印有相关参数标识。

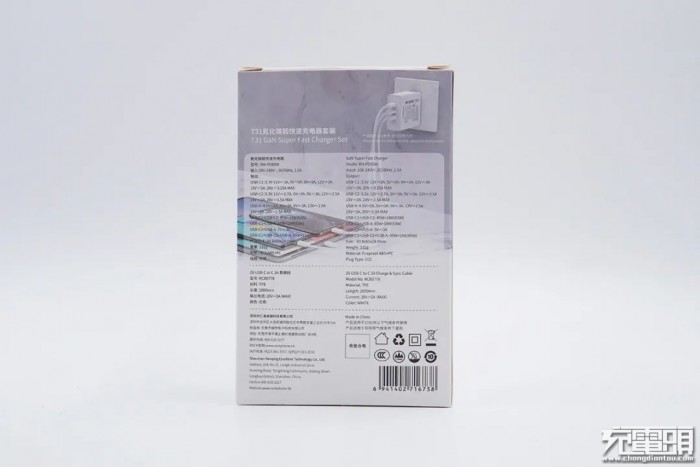

包装盒背面背景是充电器实际使用场景图，并印有产品的相关参数信息。

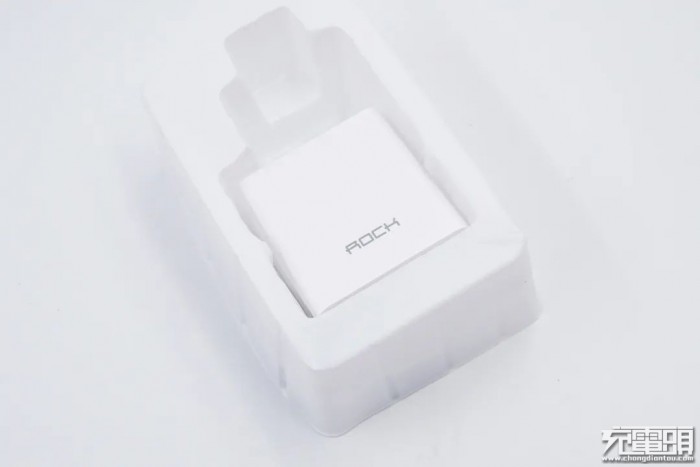

打开包装，充电器放置在塑料盒凹槽里进行固定保护。

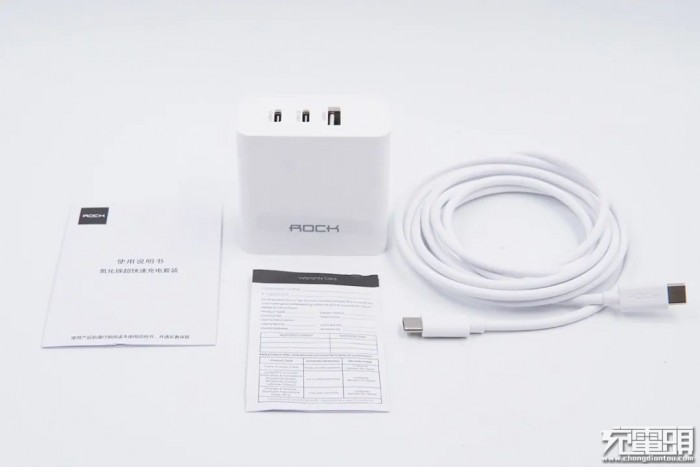

包装内含充电器、CC数据线、使用说明书和保修卡。

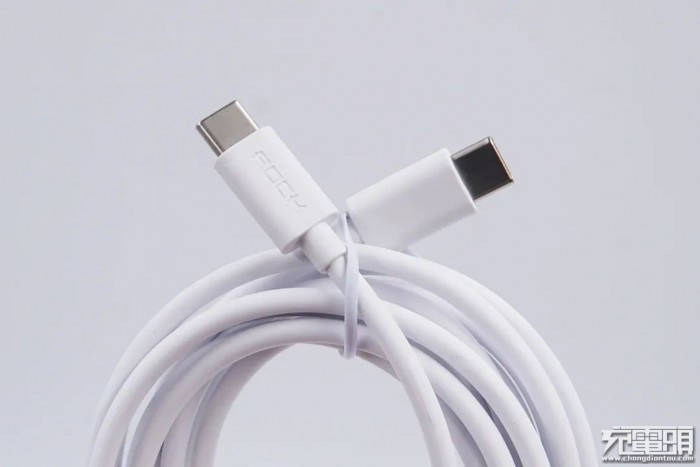

USB-C to C 3A数据线型号为RCB0778，线缆通体白色且长2米，最大电力传输能力为20V3A。

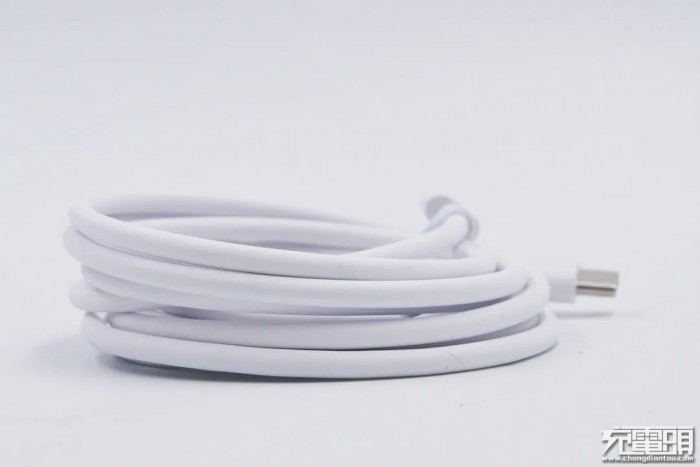

线缆使用TPE材质，整体光滑无毛刺。

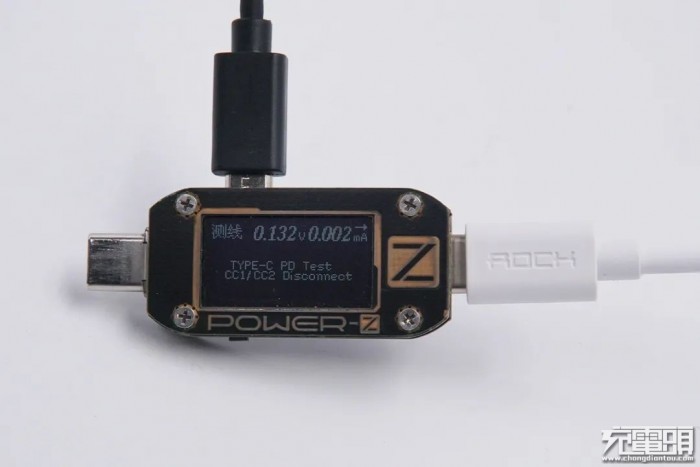

使用ChargerLAB POWER-Z KM001C检测发现这根数据线没有E-Marker信息。仅支持20V 3A，最大60W充电功率。值得一提的是，ROCK 65W 2C1A氮化镓快充分为单机版和带线套装版，套装版带有这条充电线缆。

充电器采用PC阻燃材质白色外壳，表面亮面烤漆处理，侧身弧面过渡，整体洁白光滑，使用方便。

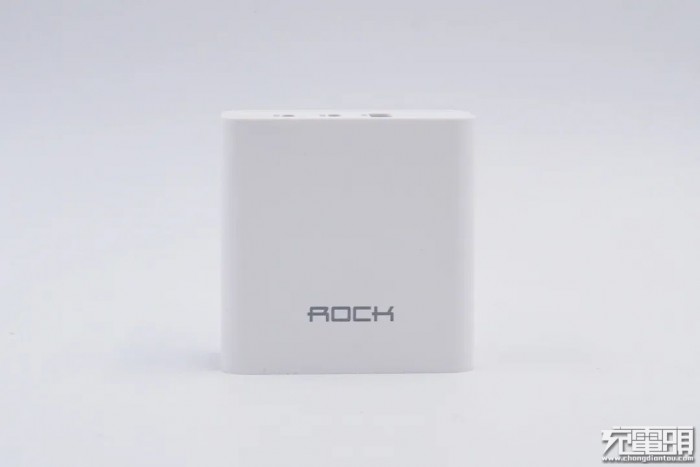

机身正面印有ROCK品牌，设计简约。

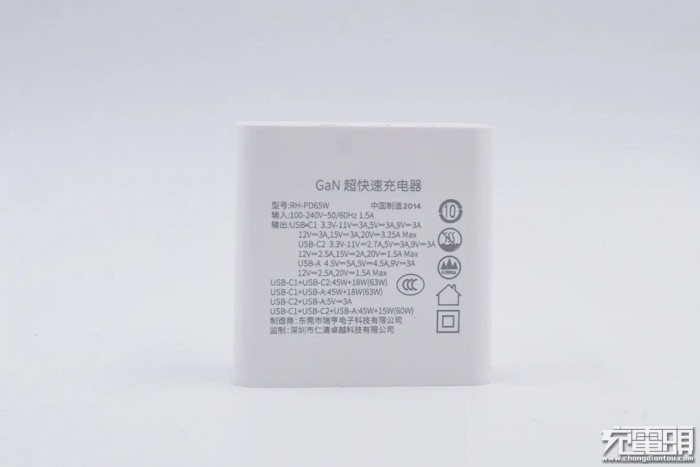

背面标注充电器参数信息

型号：RH-PD65W

输入：100-240V~50/60HZ 1.5A

输出：

USB-C1：3.3-11V/3A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max

USB-C2：3.3-11V/2.7A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A Max

USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A Max

USB-C1+USB-C2：45W+18W（63W）

USB-C1+USB-A：45W+18W（63W）

USB-C2+USB-A：5V3A

USB-C1+USB-C2+USB-A：45W+15W（60W）

制造商：东莞市瑞亨电子科技有限公司

监制：深圳市仁清卓越科技有限公司

产品已经通过了CCC认证，证书编号：2020160907180811。

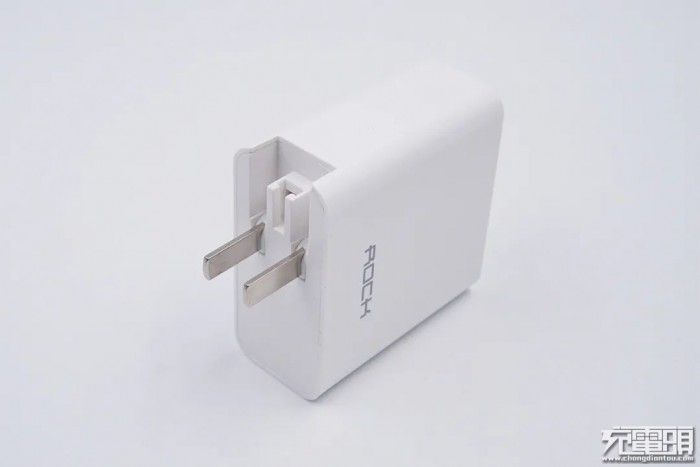

输入端使用可折叠国标插脚，平时不用时可收起携带也方便，且不会刮伤包里的其它电子产品。

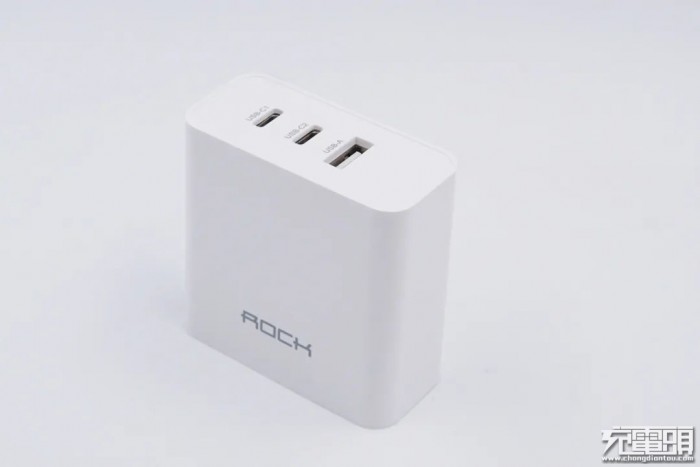

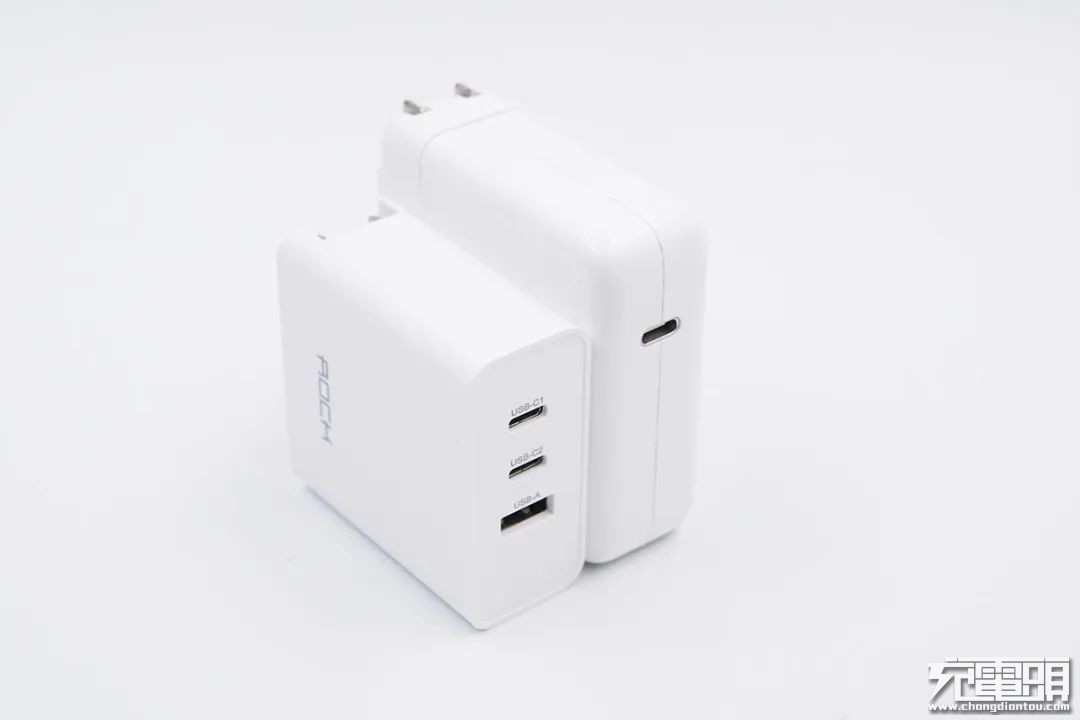

另一端则配备2C1A三个输出接口，接口旁都印有标识帮助区别。和苹果61W充电器大小比较，洛克这款氮化镓充电器要小得多，体积优势明显。

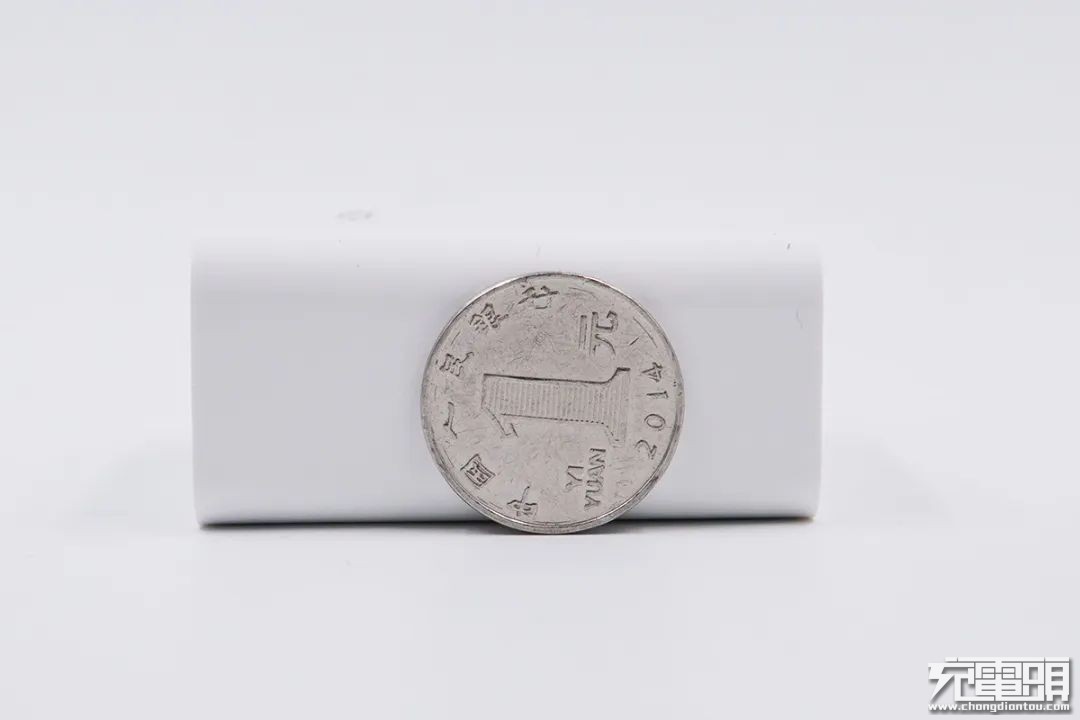

厚度比一元硬币直径大一点。

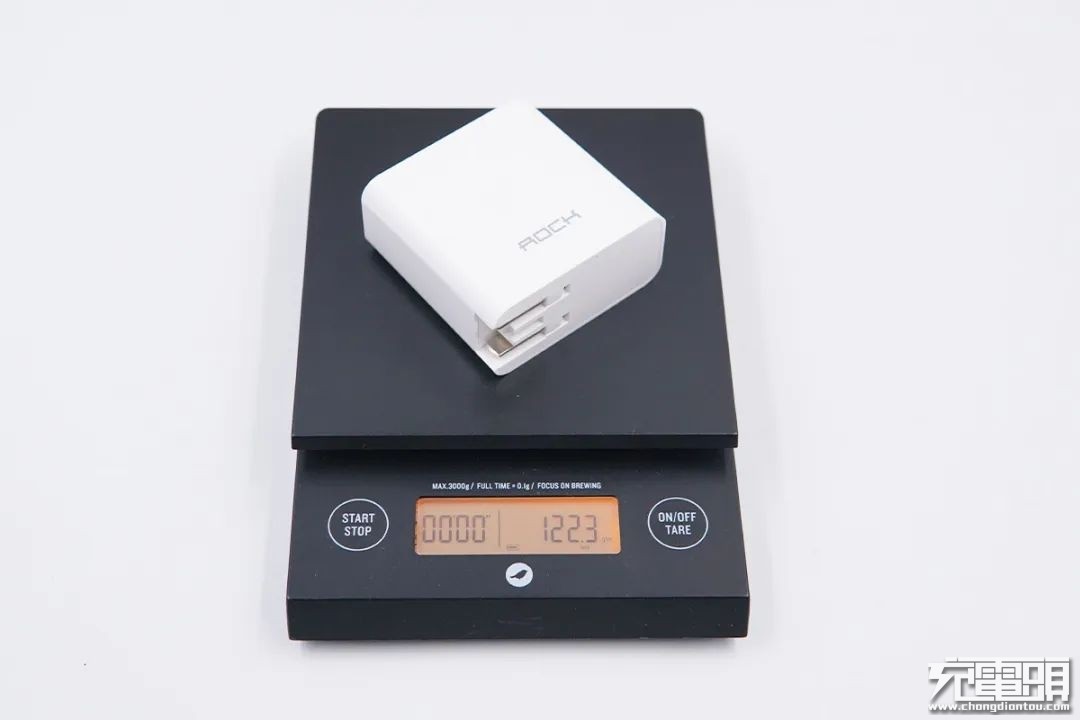

净重约为122g。

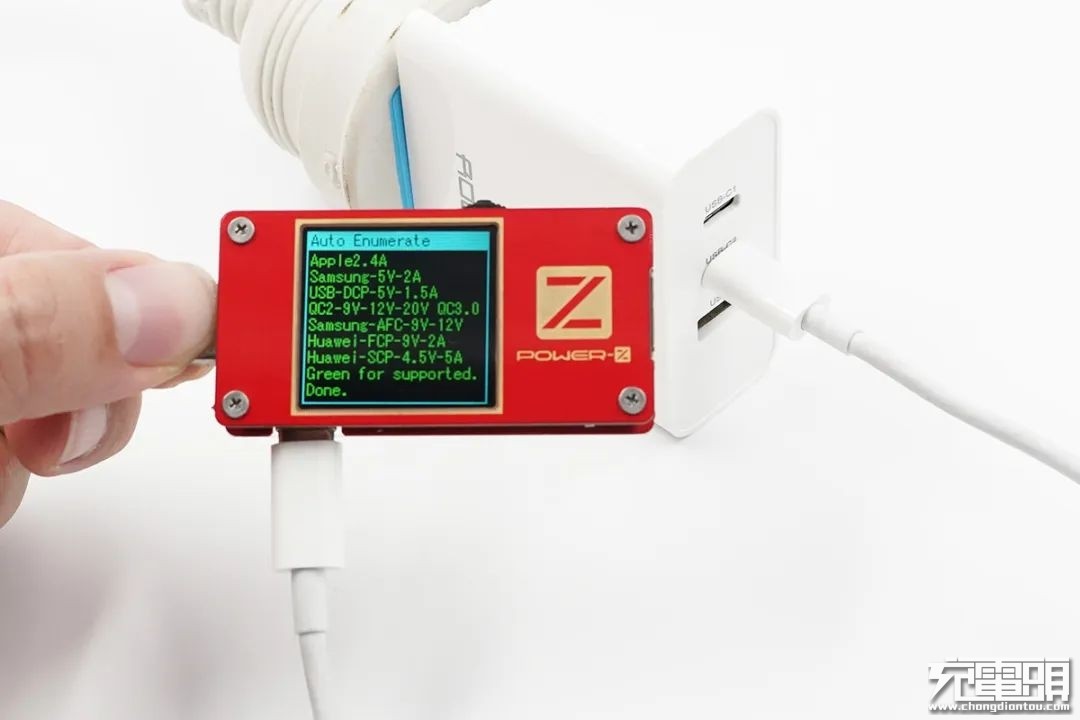

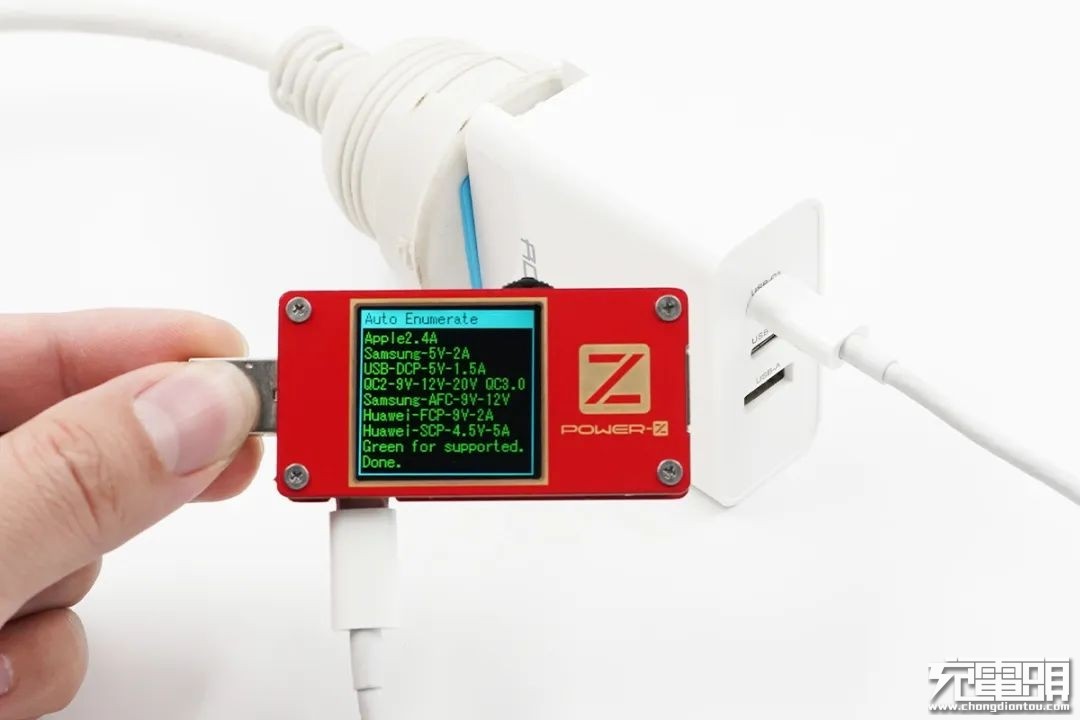

使用ChargerLAB POWER-Z KT001检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

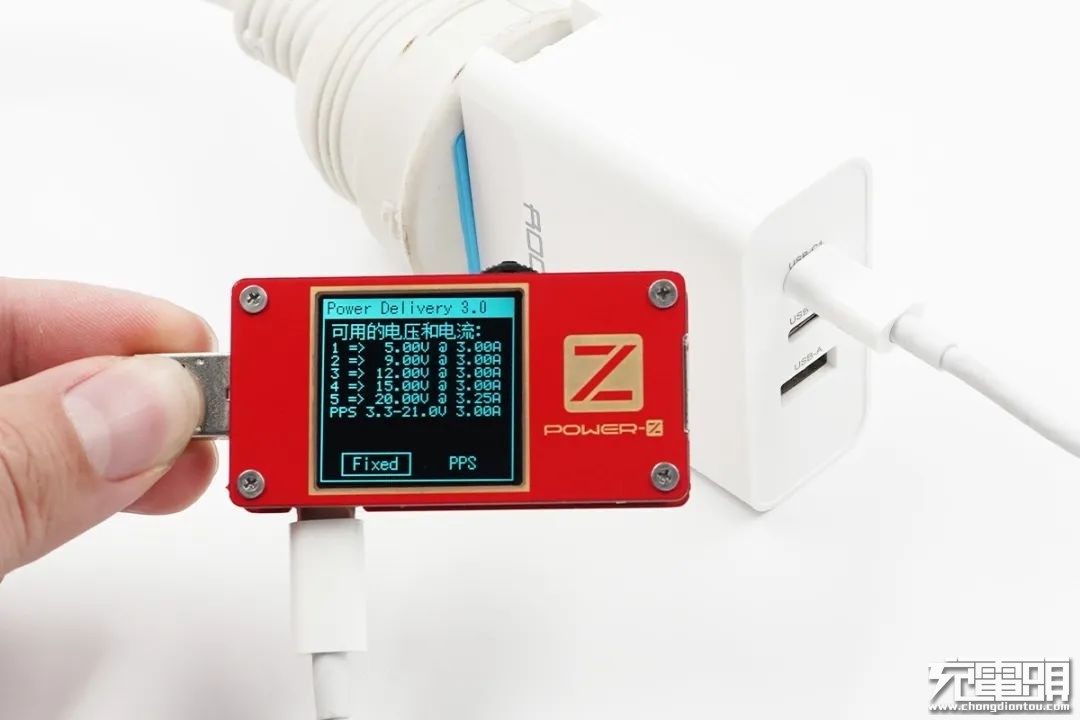

其PDO报文显示USB-C1接口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V/3A一组PPS电压档位。

同样的，USB-C2口也支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

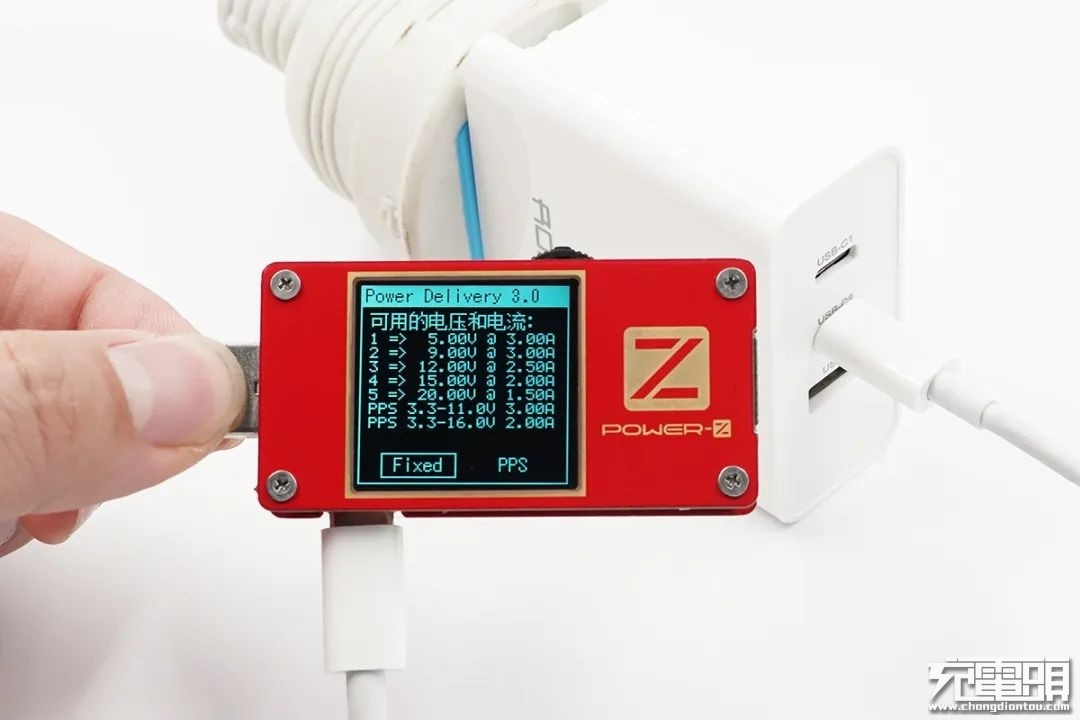

PDO报文显示USB-C2接口也支持USB PD3.0快充标准，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V/3A和3.3-16V/2A两组PPS电压档位。

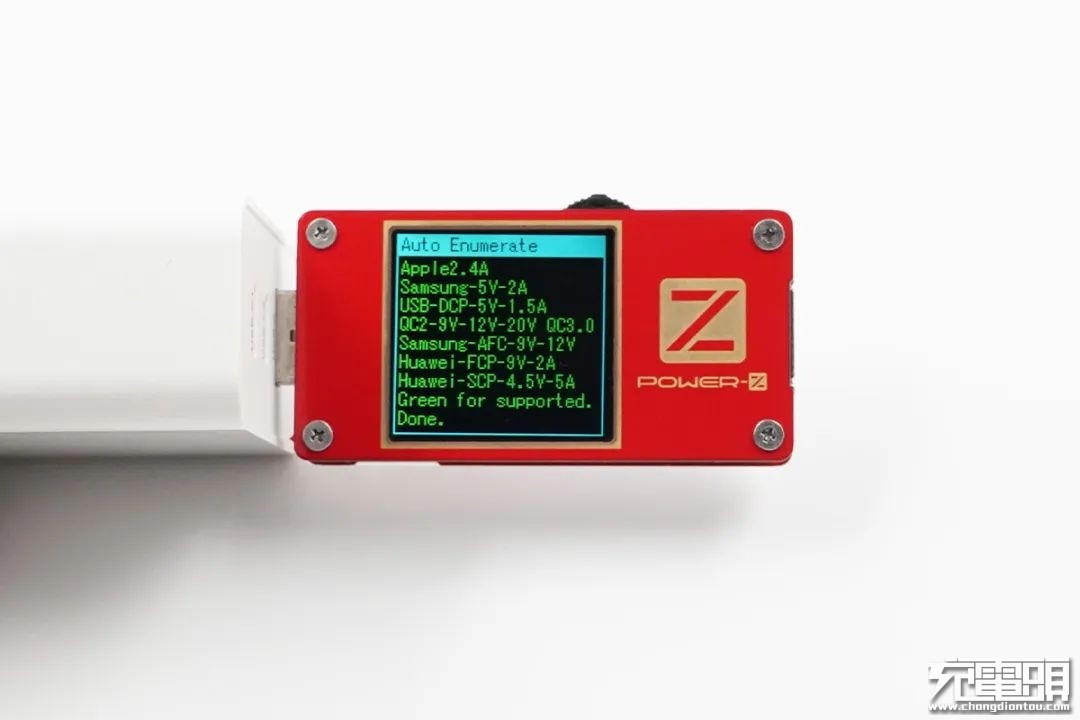

最后检测发现USB-A口也支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

二、洛克65W氮化镓充电器拆解

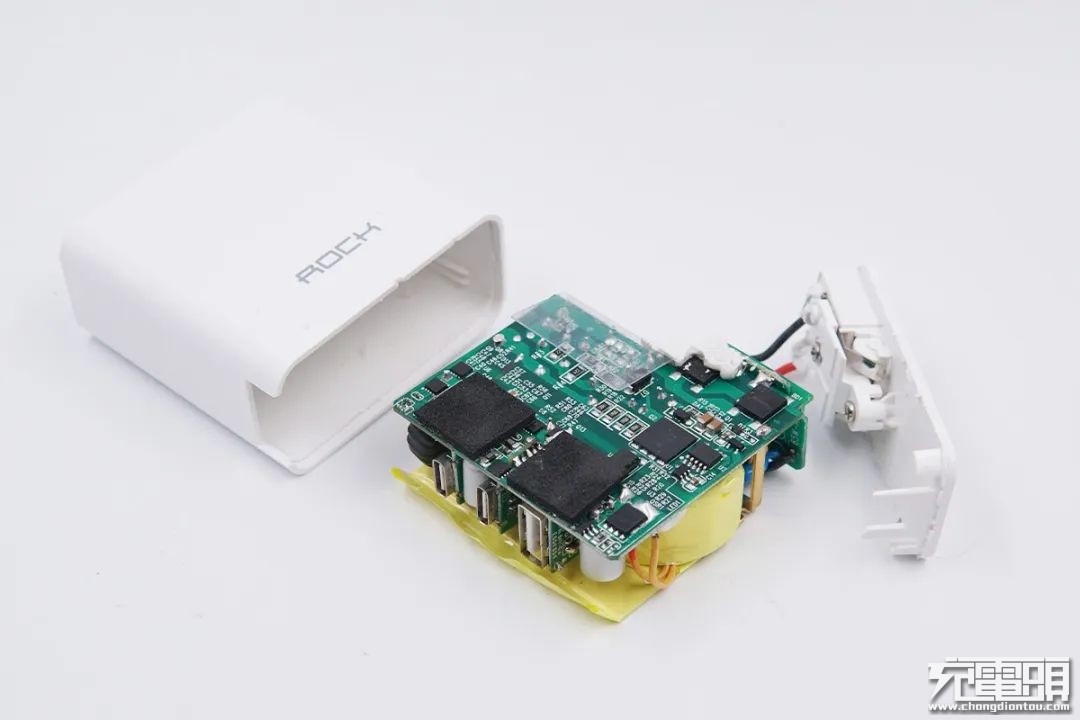

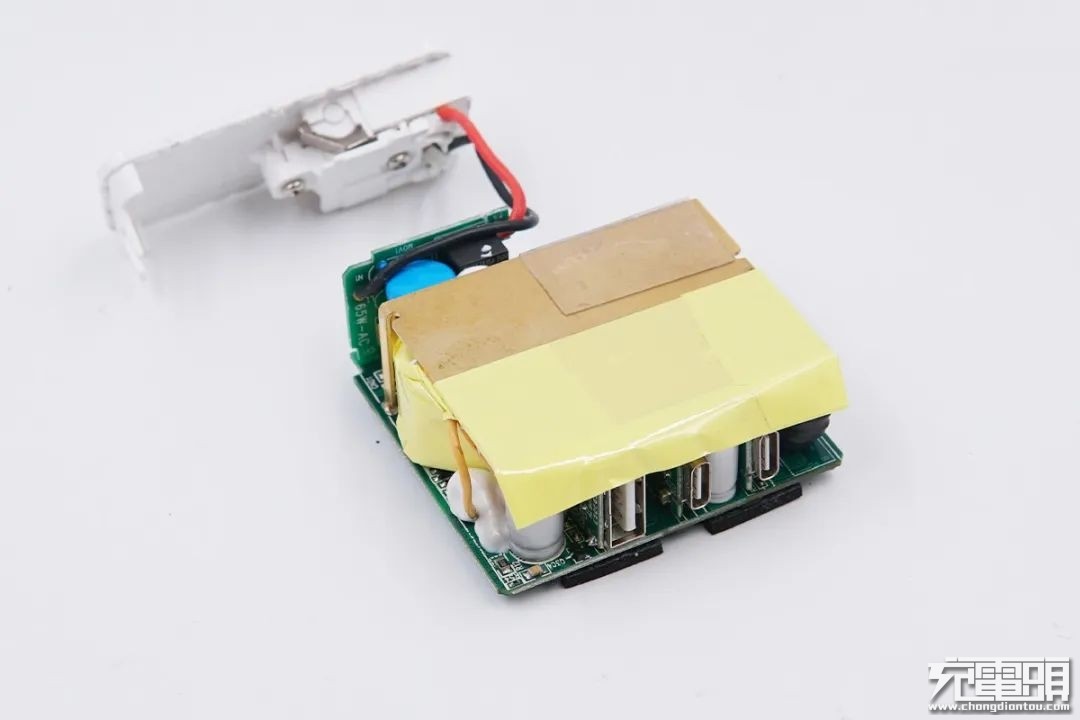

将输入端外壳拆开取出PCB板，板子背面贴有两块黑色导热垫。

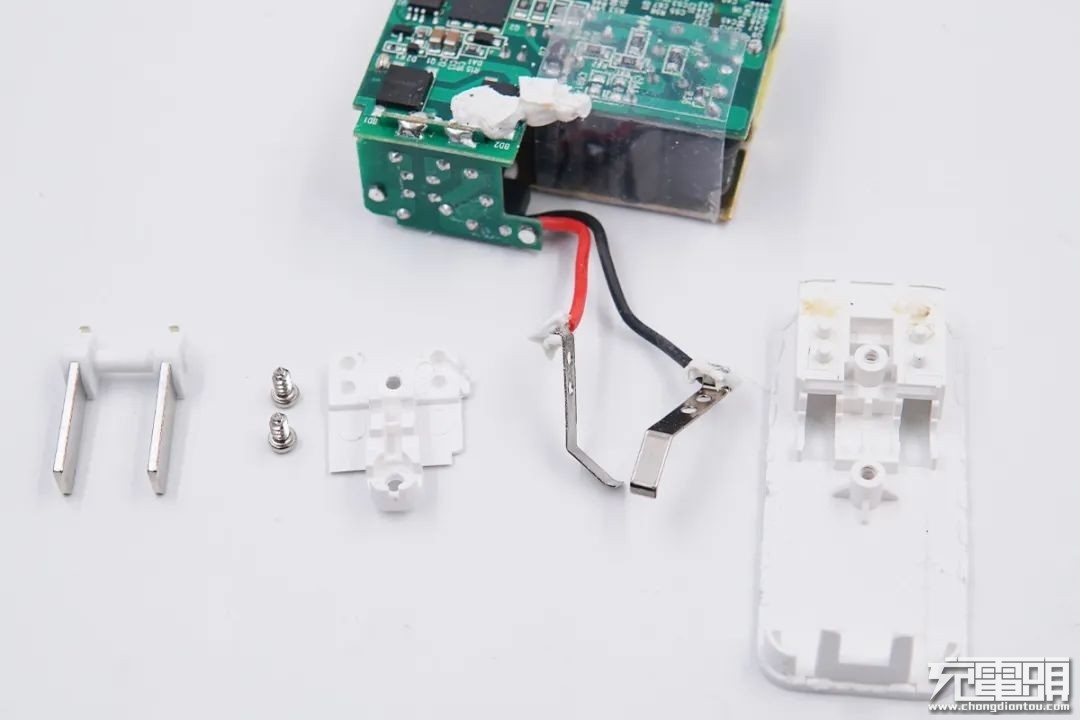

红黑导线一端和金属弹片焊接并打胶固定，另一端和小PCB板焊接，旁边有一块透明塑料片隔离绝缘。

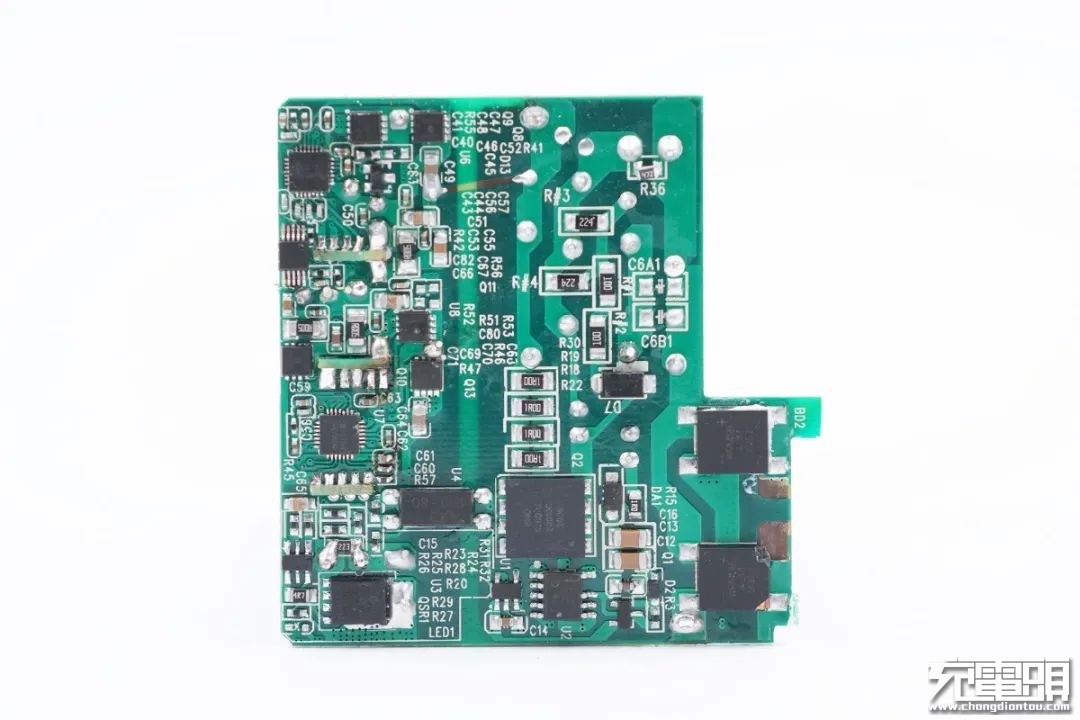

去掉次级侧导热垫，PCB板背面一览。

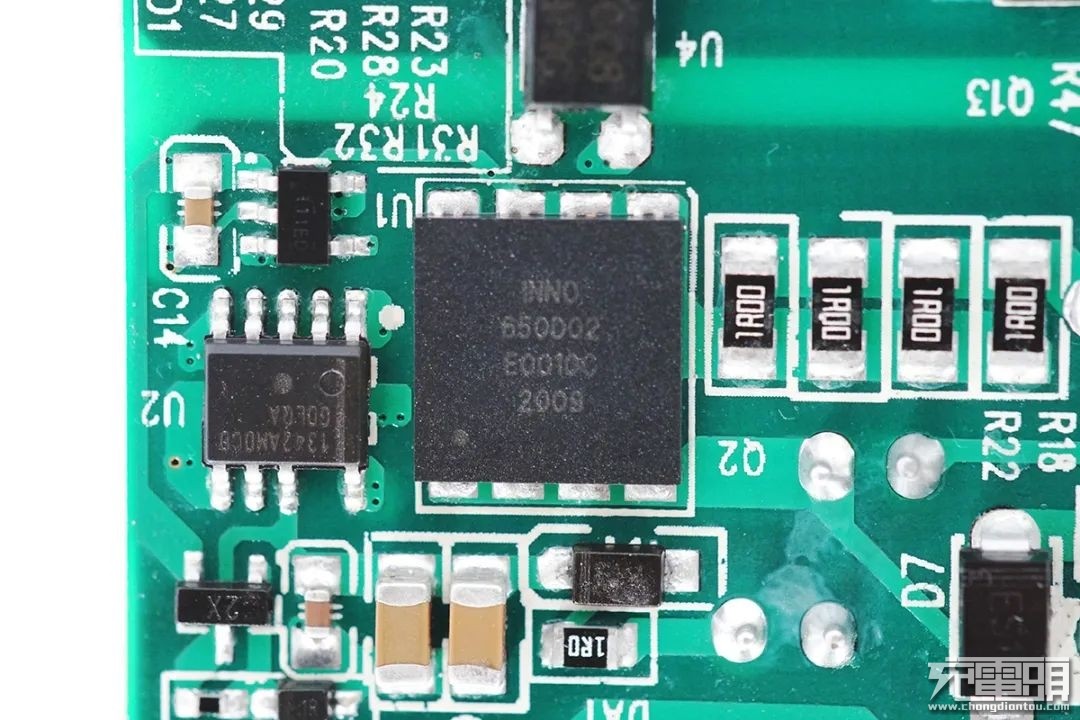

英诺赛科 INN650D02 “InnoGaN”开关管，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，应用端不需要辅助散热措施，适合高功率密度的开关电源应用。

英诺赛科向充电头网透露，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，也是目前市面上最先量产的先进制程氮化镓功率器件，标志着这项技术在快充领域的大规模商用。

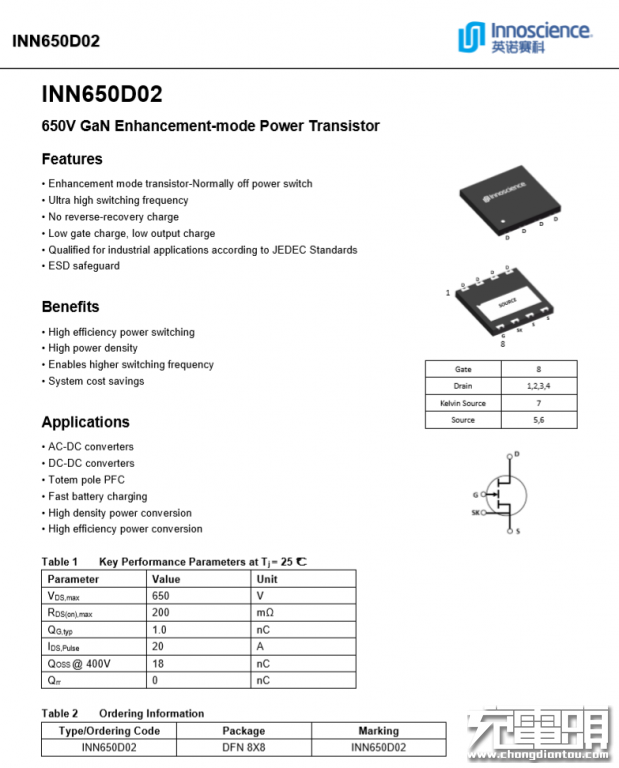

英诺赛科 INN650D02 详细资料。

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

安森美NCP1342详细资料。

充电头网了解到，采用安森美NCP1342控制器的电源产品还有SlimQ 65W氮化镓USB PD快充充电器、爱否开物1A2C 65W PD氮化镓充电器；同时，安森美的其他系列控制器还被苹果87W充电器、苹果61W充电器、苹果29W充电器、iPhone 11 原装5W充电器、小米65W USB-C电源适配器、三星15W原装快充充电器等数十款产品广泛采用。

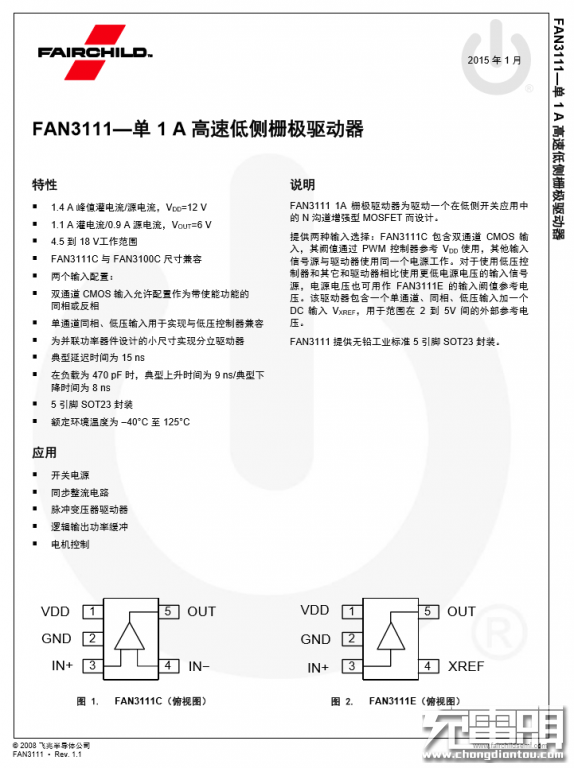

安森美 FAN3111 栅极驱动器，用于驱动“InnoGaN”开关管。

安森美 FAN3111 详细资料。

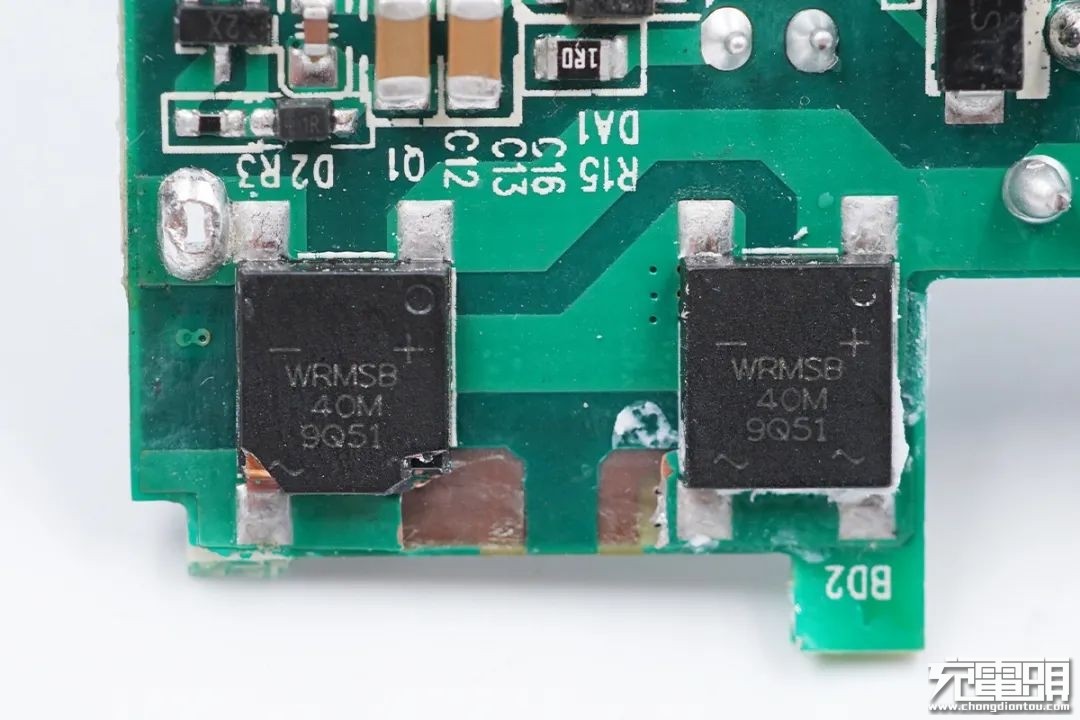

来自深圳市沃尔德实业有限公司的整流器桥WRABS40M，一共两颗，均摊发热。据了解，这款软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

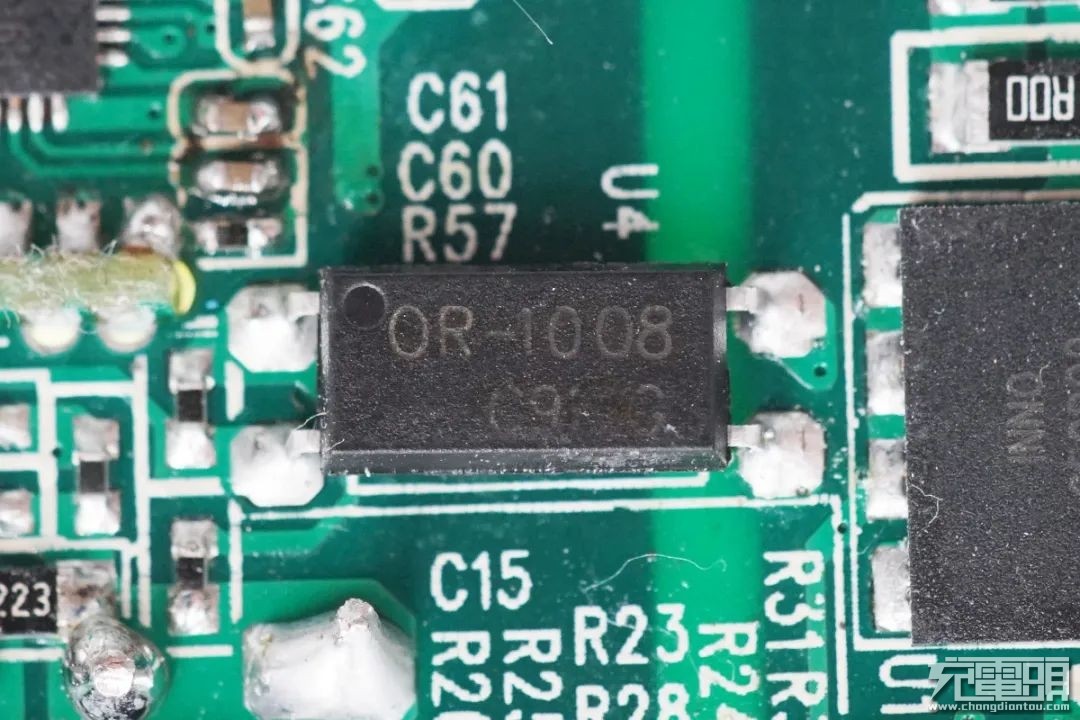

OR-1008光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

次级同步整流控制器，安森美NCP4306，支持最高1MHz开关频率。

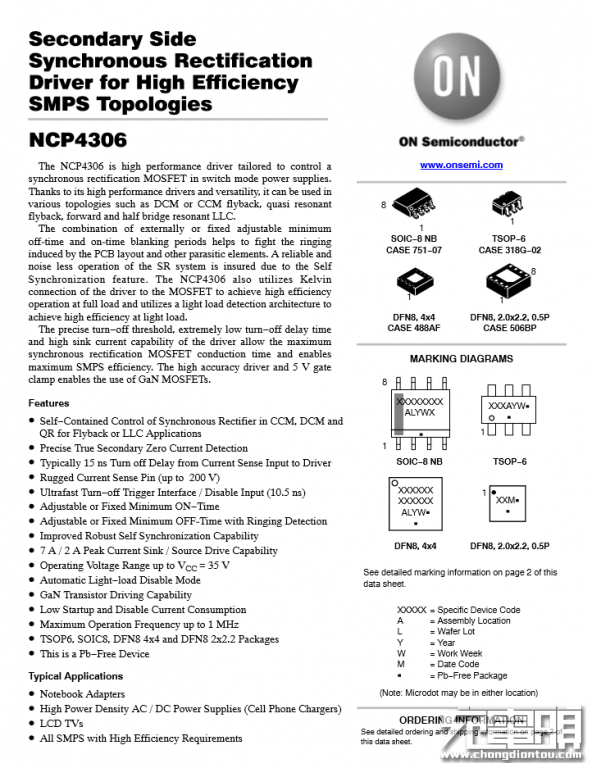

安森美 NCP4306 详细资料。

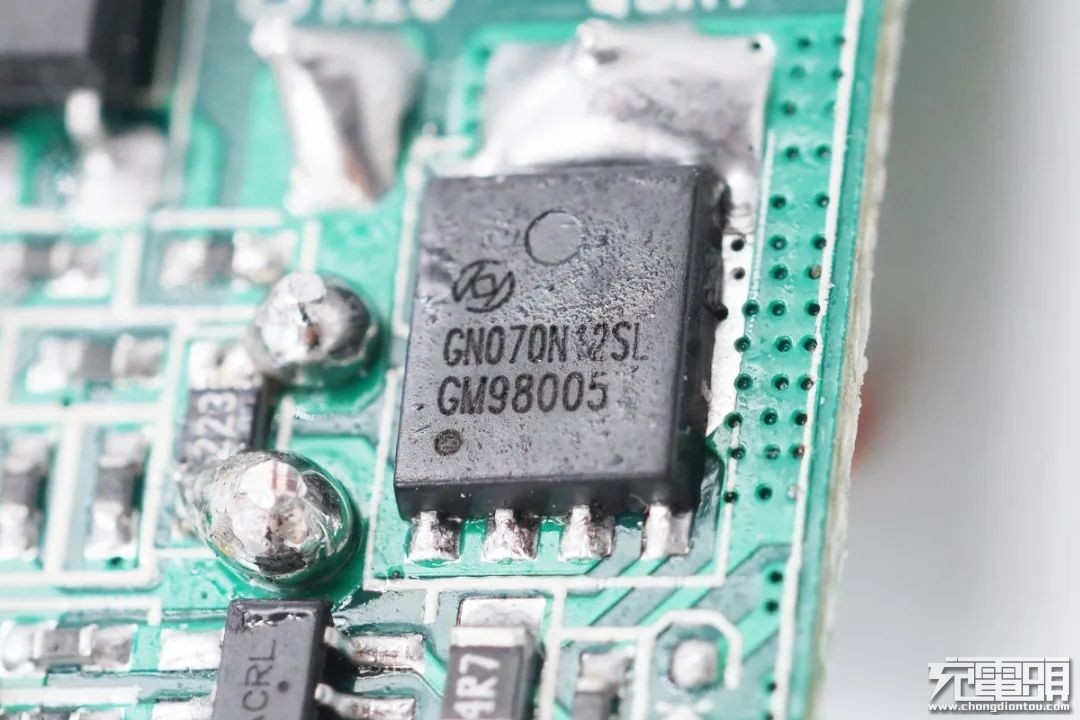

恒泰科HGN070N12SL 次级同步整流MOS，NMOS，耐压120V，DFN5X6封装，底部大面积过孔散热。

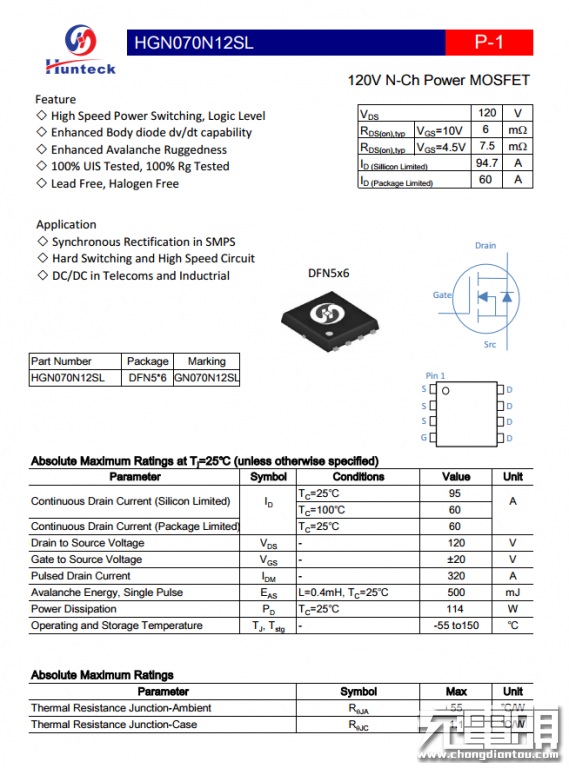

恒泰科HGN070N12SL资料信息。

充电头网了解到，恒泰柯MOS管此前已被belkin、RAVPower、京造、努比亚等品牌的数十款电源产品采用。

充电器采用二次降压结构，其中USB-C1接口为一路输出，USB-C2和USB-A两个接口为共用一个降压电路。两路输出均采用了智融SW3516主控芯片，这里这颗作为USB-C2和USB-A两个接口的降压控制和协议识别。

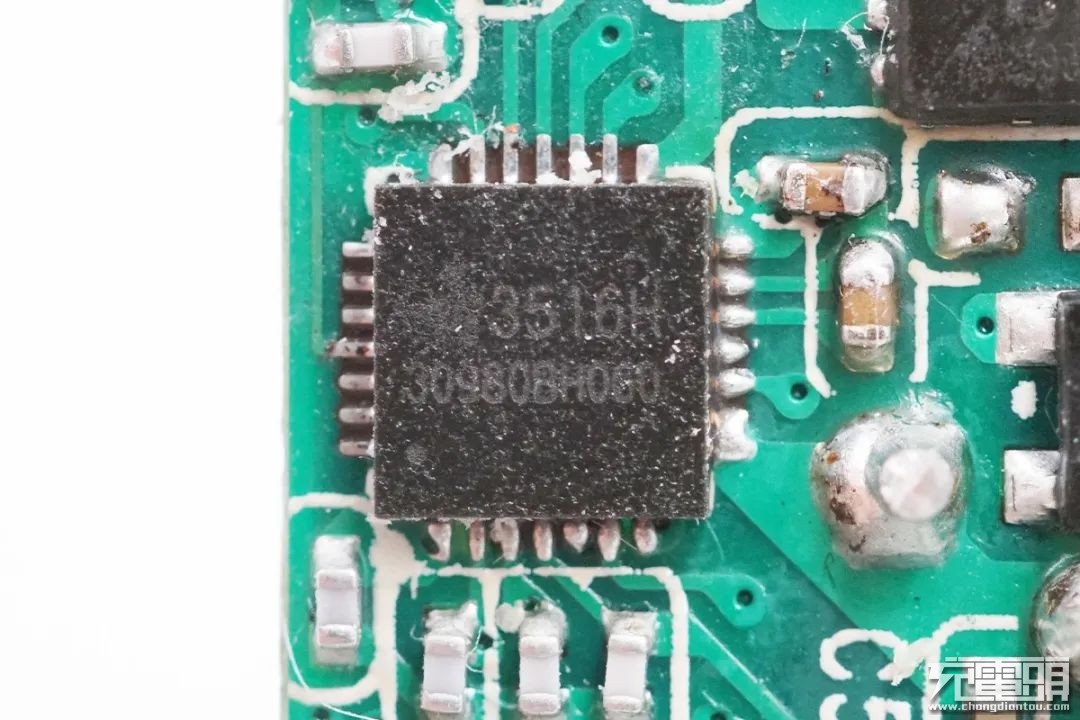

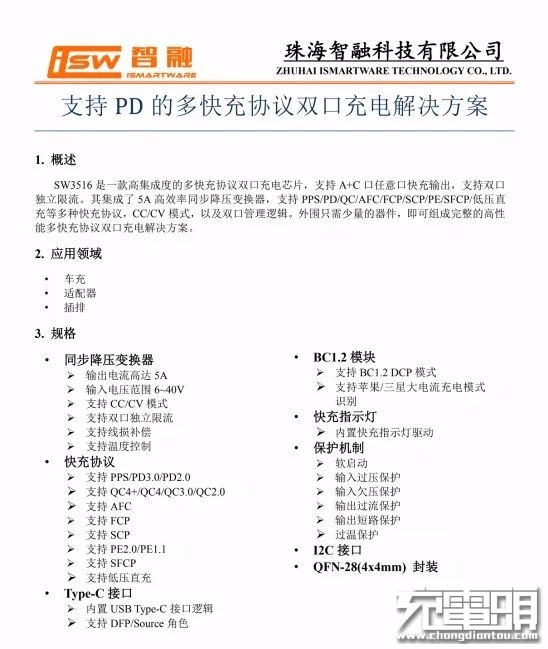

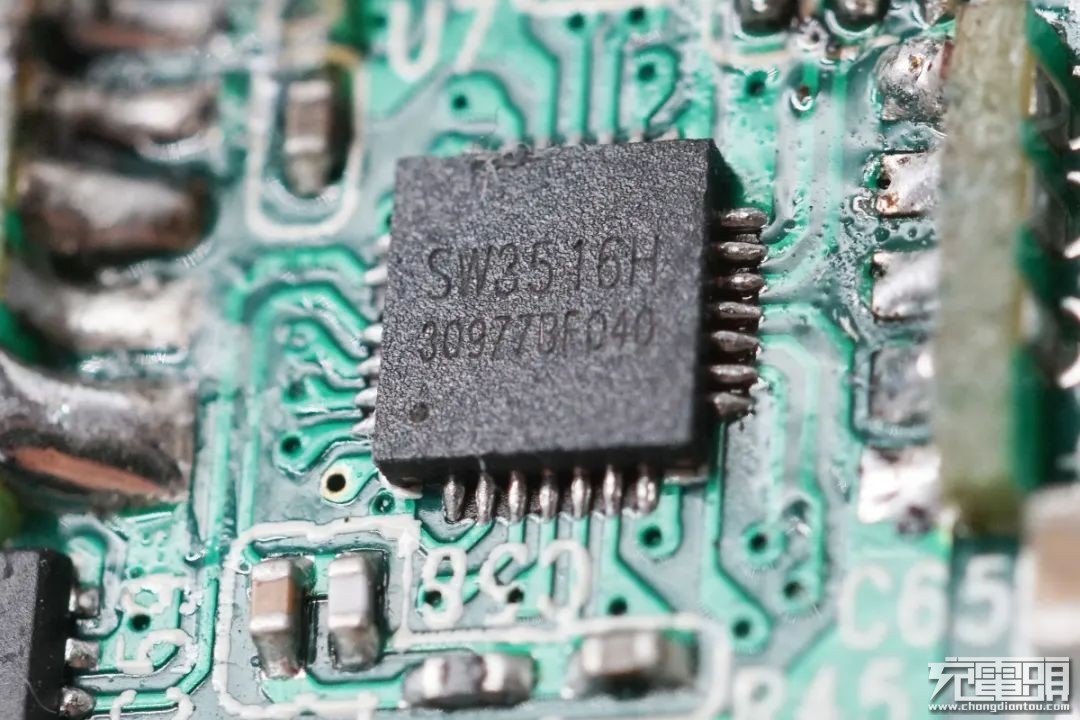

智融SW3516是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

通过充电头网拆解发现，SW3516还被爱否开物1A2C 65W PD氮化镓充电器、毕亚兹65W 2C1A氮化镓充电器、京造63W USB PD三口快充充电器、倍思18W USB PD双口旅行适配器、iClever USB PD充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充充等领域。

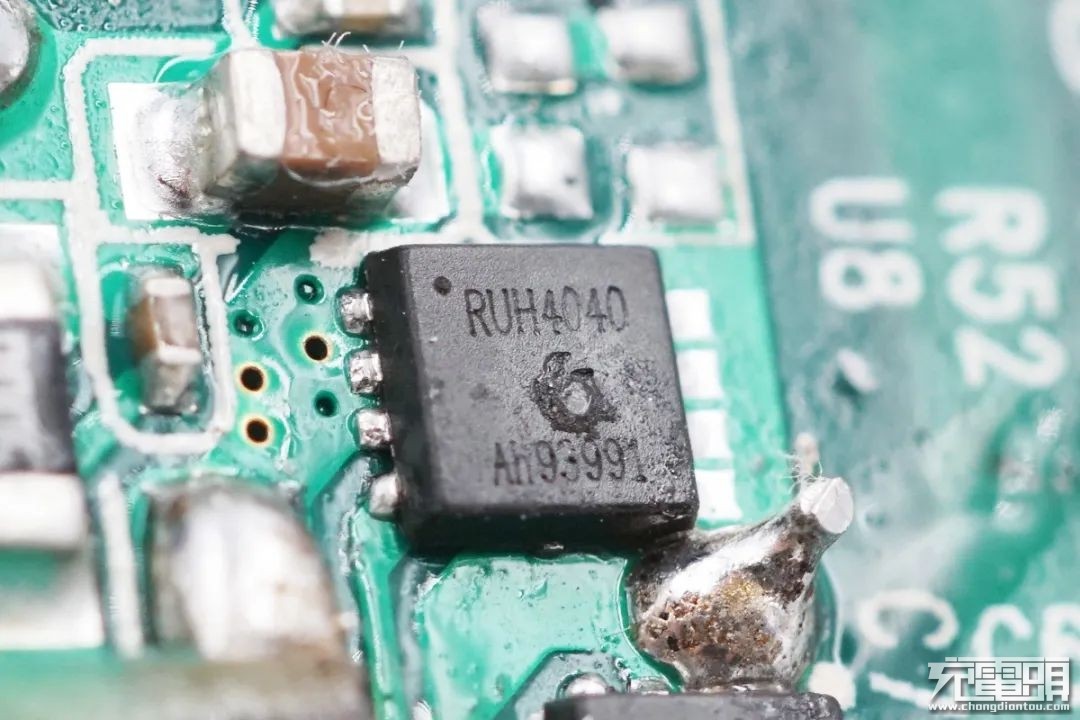

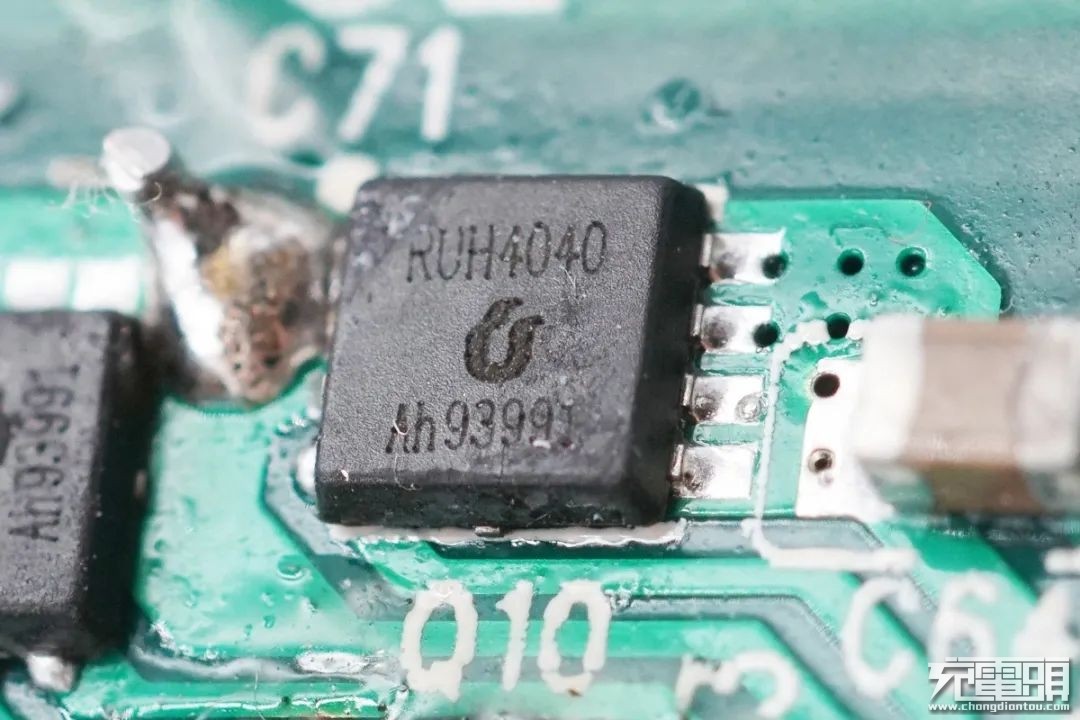

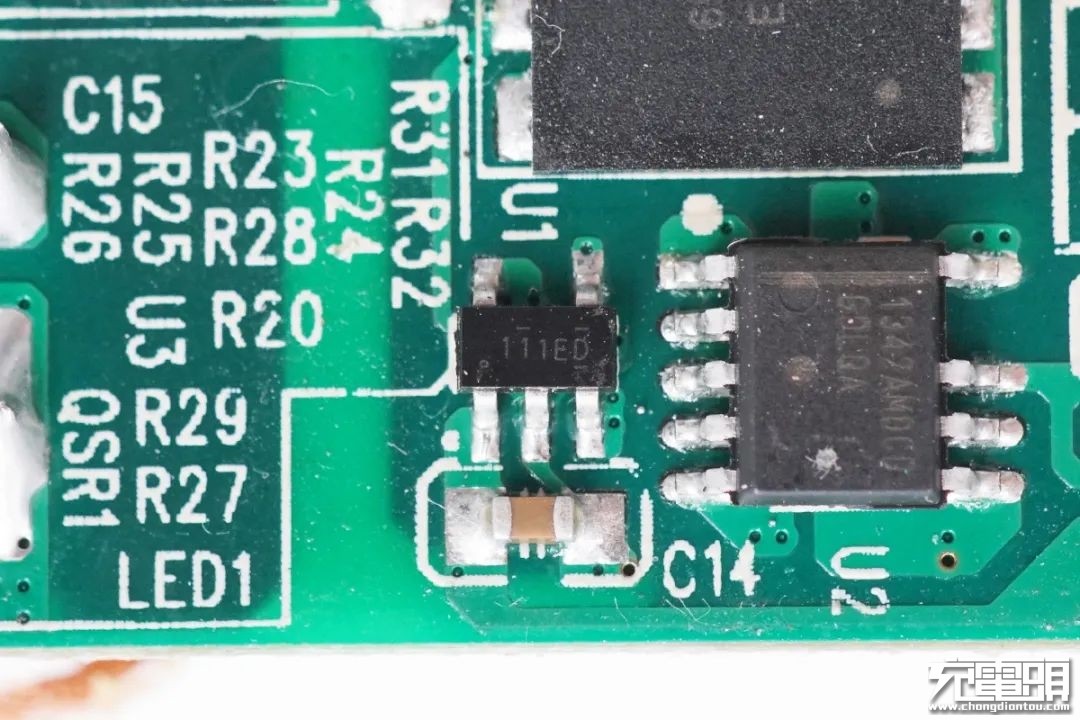

外挂两颗MOS来自锐骏半导体，型号为RUH4040M2，NMOS，耐压40V，用于为1A1C两个接口输出同步整流降压。

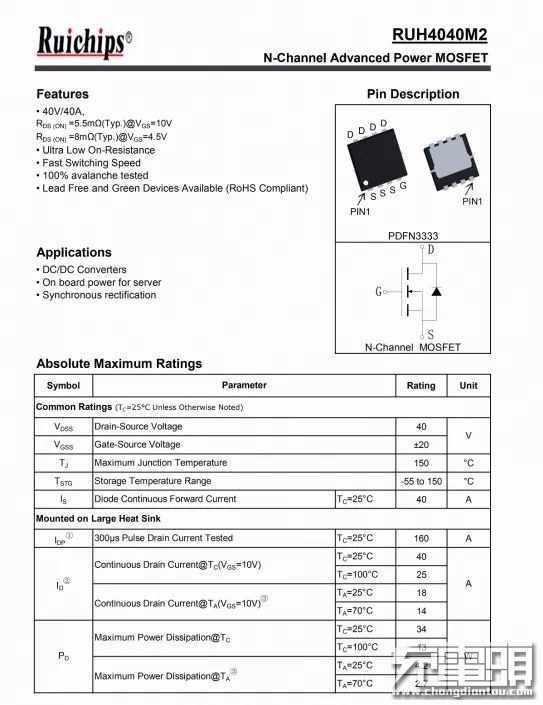

Ruichips锐骏RUH4040M2详细资料。

充电头网了解到，采用锐骏MOS的产品还有毕亚兹65W 2C1A氮化镓充电器、京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器（ 1A1C）、倍思60W 2A1C USB PD快充充电器、爱否开物1A2C 65W PD氮化镓充电器等。

另外一颗特写。

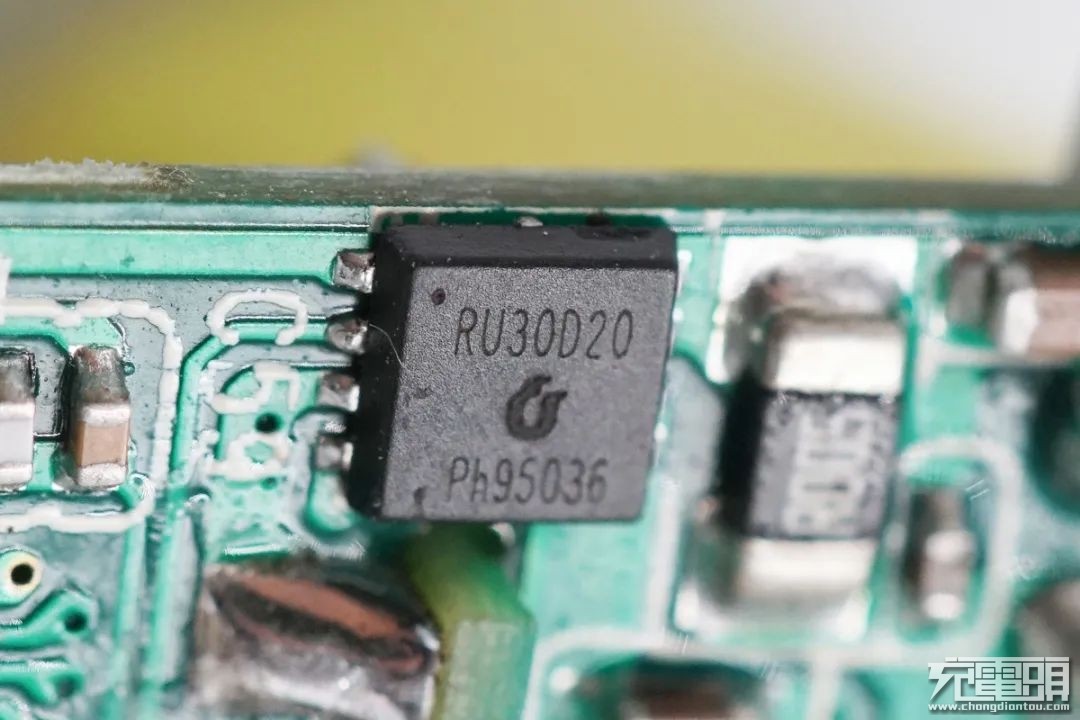

VBUS开关管，型号RU30D20M2，双NMOS，耐压30V，来自Ruichips锐骏半导体，用于USB-C2和USB-A快充端口分配。

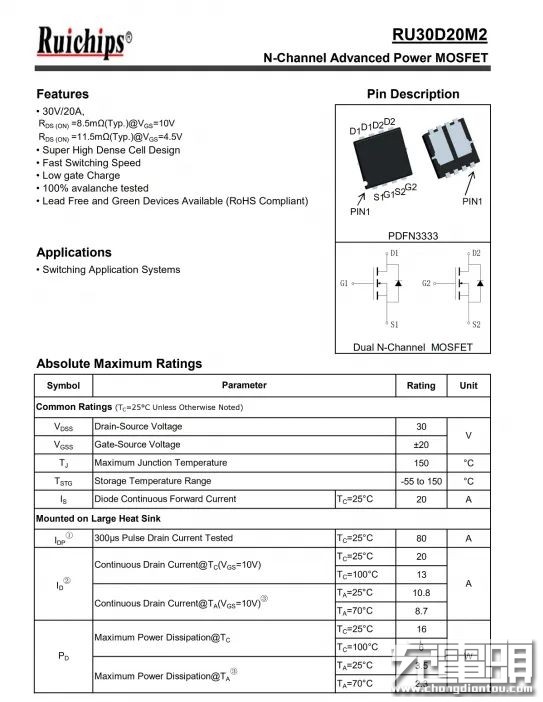

锐骏RU30D20M2详细资料。

USB-C1接口一路同样采用的是智融SW3516主控芯片。

另外也同样外挂两颗锐骏RUH4040M2 MOS。

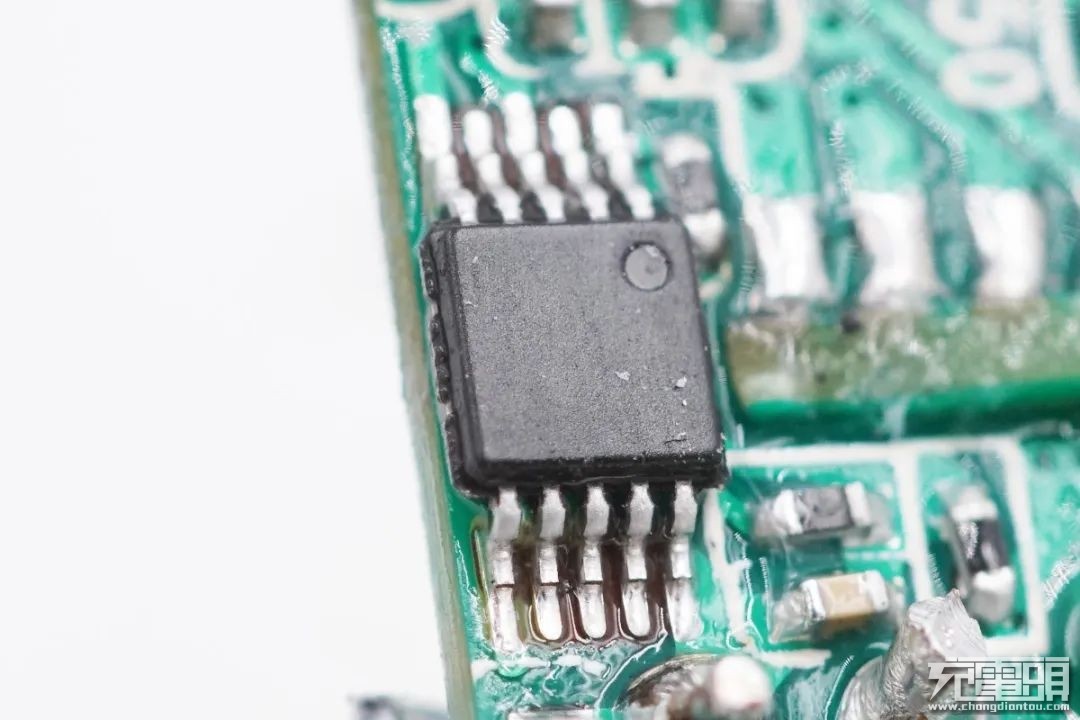

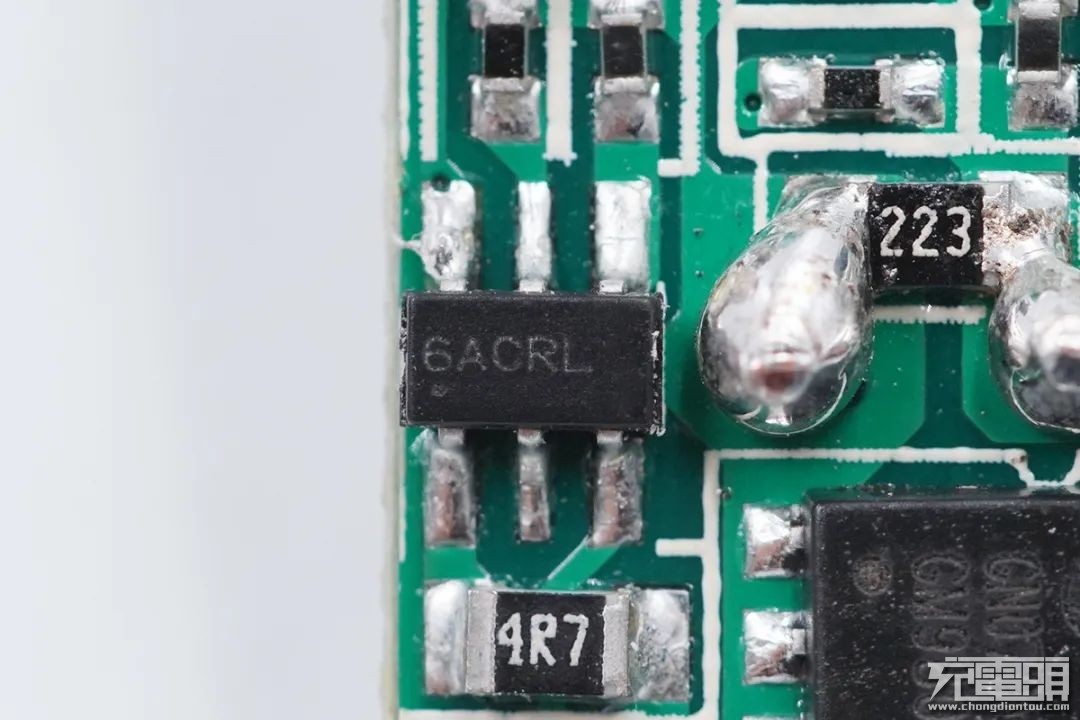

无标芯片，信息不详，推测用于多口输出自动调节功率。

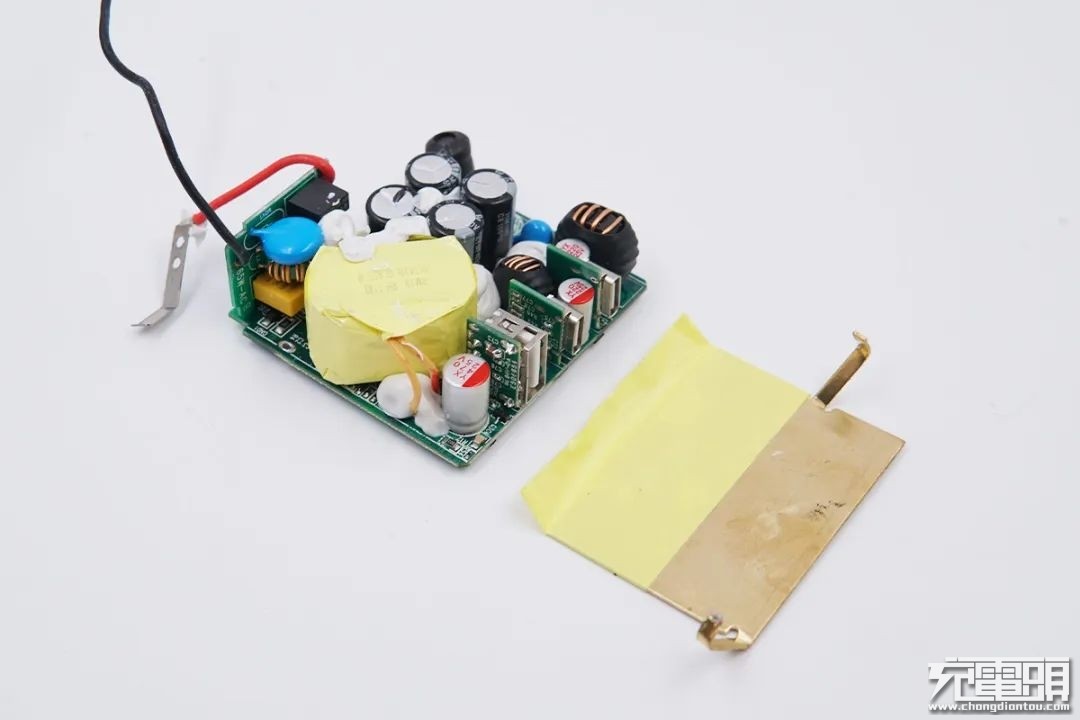

PCB板正面一览，顶部覆盖一块黄铜散热片，散热片边缘低压侧粘贴绝缘胶带进行绝缘保护。

将散热片拆掉，可以看到板子上元器件布局整齐有序，变压器和电容等均打胶加固。

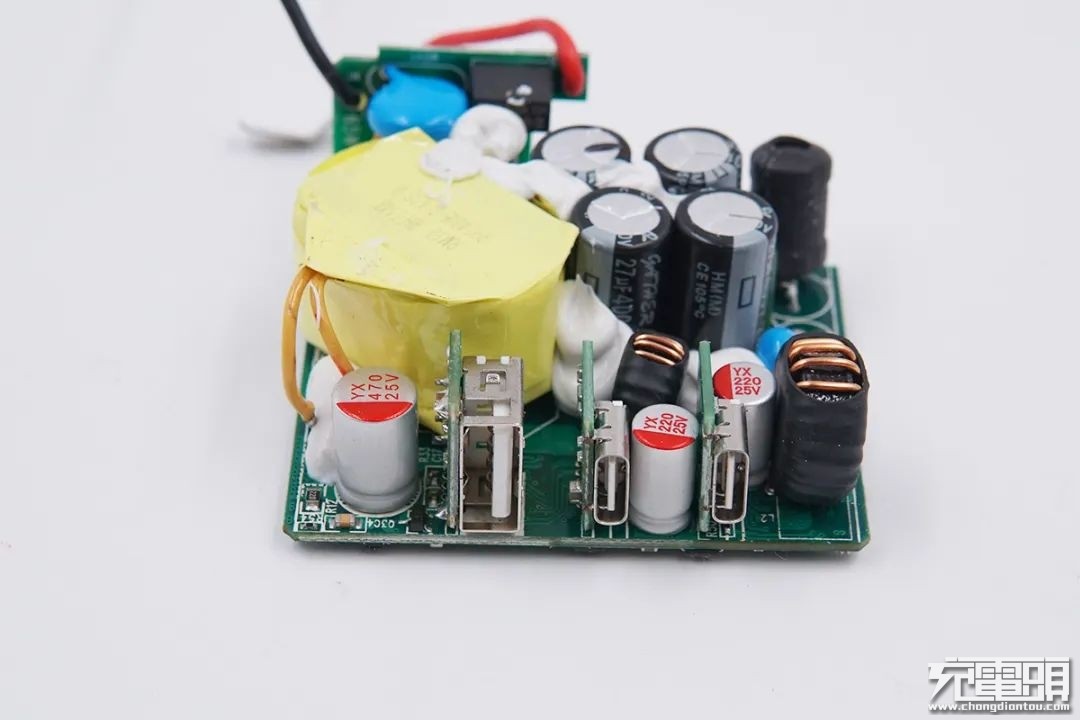

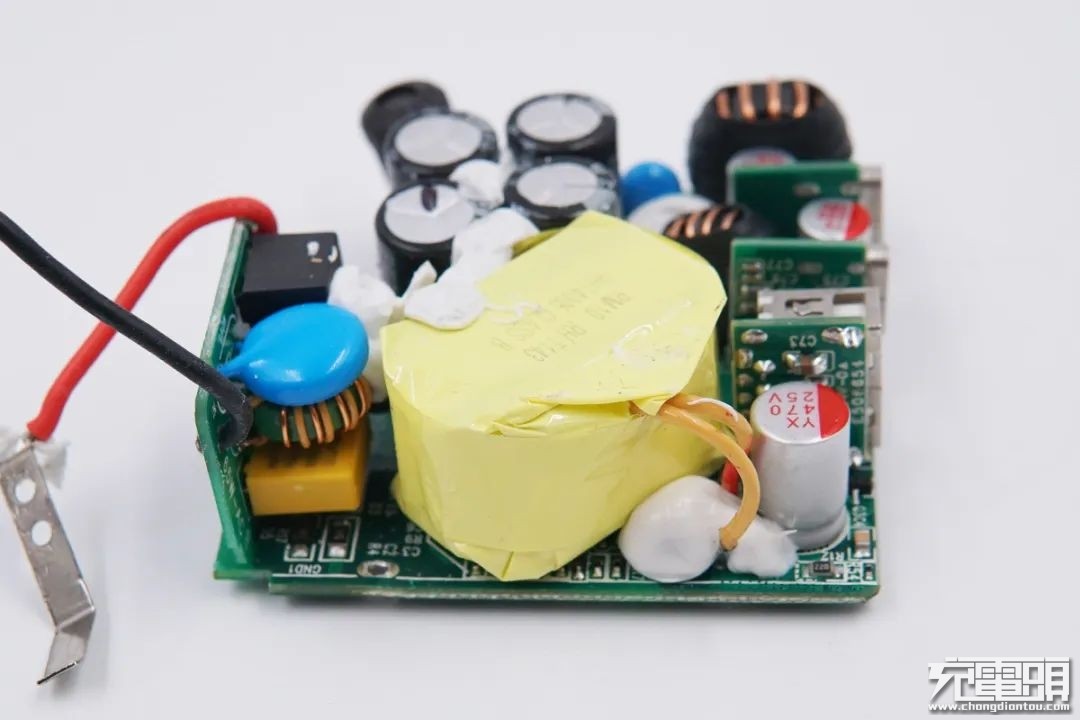

板子侧面一览，左侧输入端小板垂直焊接在主控PCB板上，中间是变压器，右侧是一颗固态电容。

两颗黑色元器件分别是延时保险丝和NTC浪涌抑制电阻。

另一端三颗元器件分别是压敏电阻、共模电感和安规X电容。

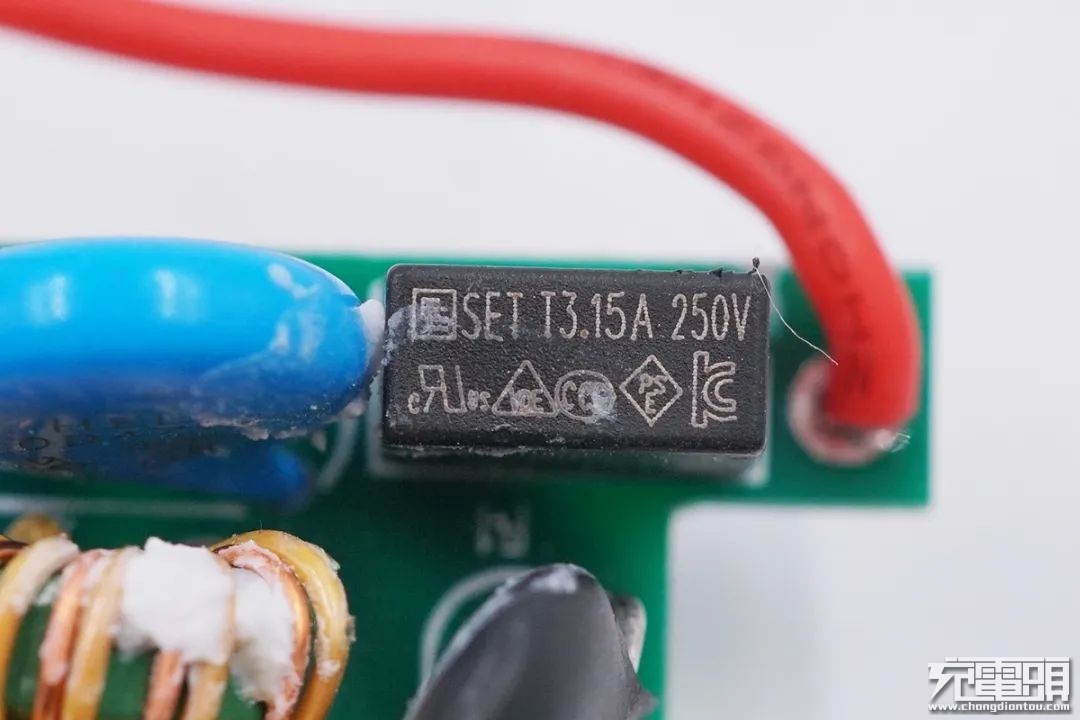

延时保险丝规格为3.15A 250V，来自东莞市诚润电子科技有限公司。

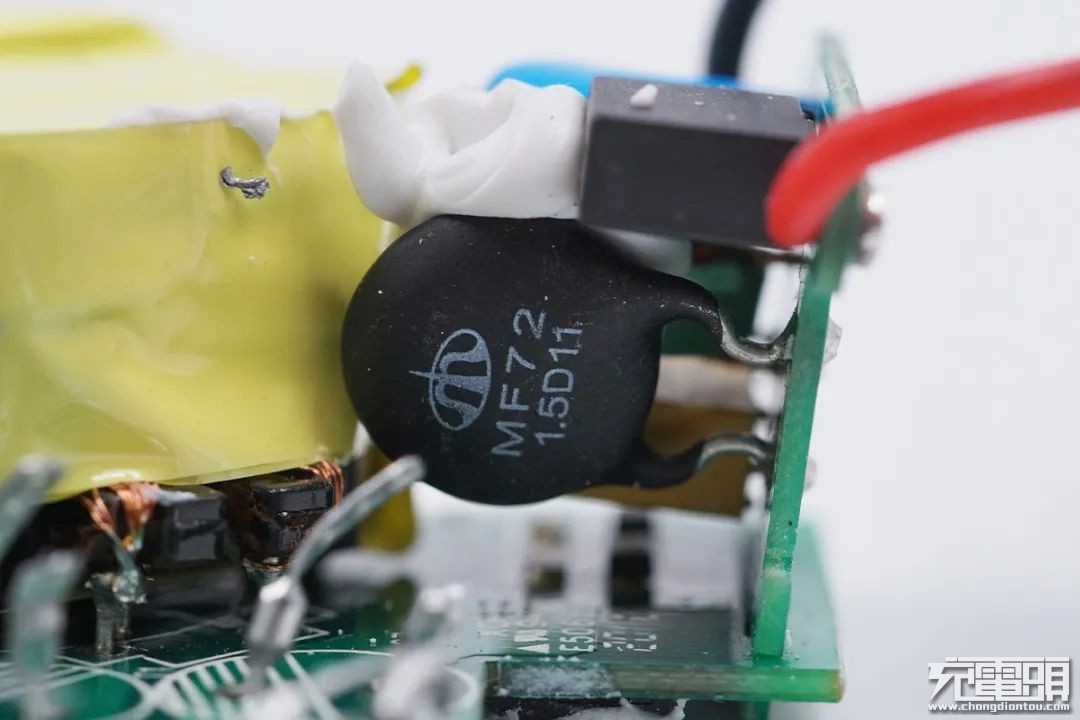

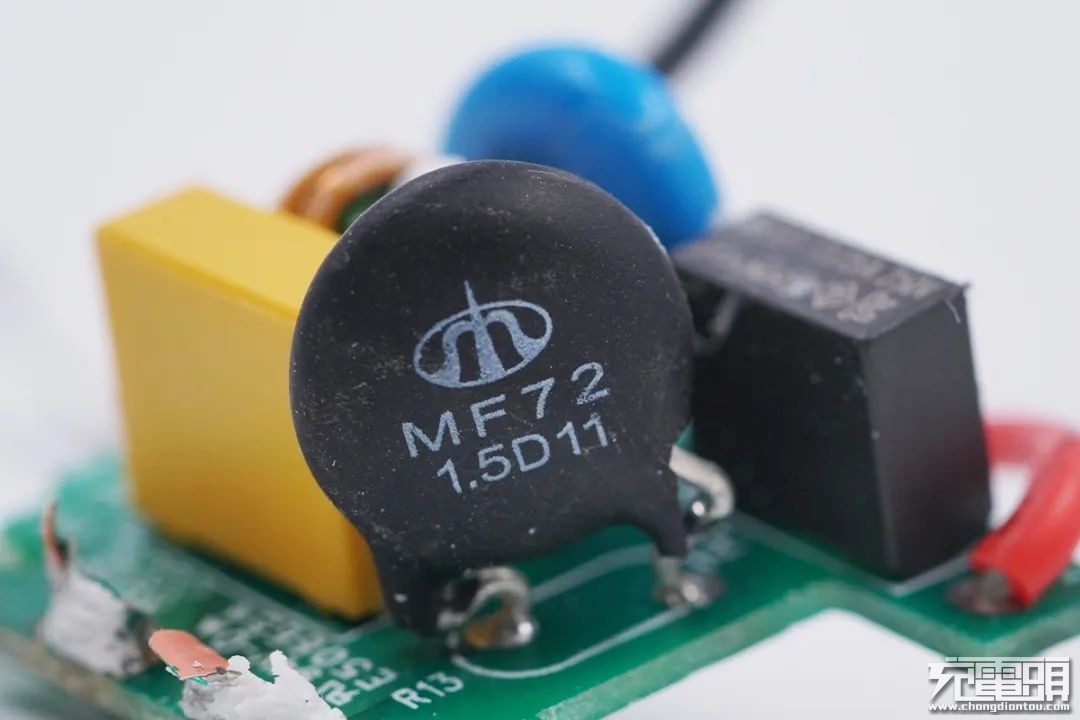

NTC浪涌抑制电阻用于抑制上电浪涌电流。

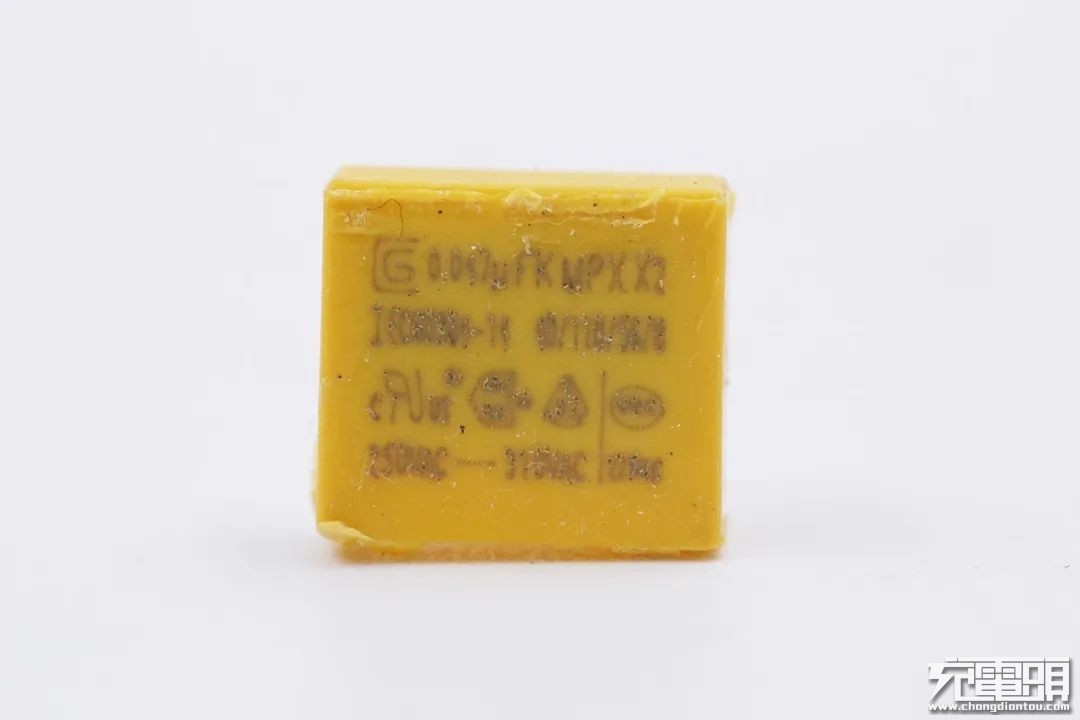

安规X电容来自东莞市瓷谷电子科技有限公司，容量0.047μF。

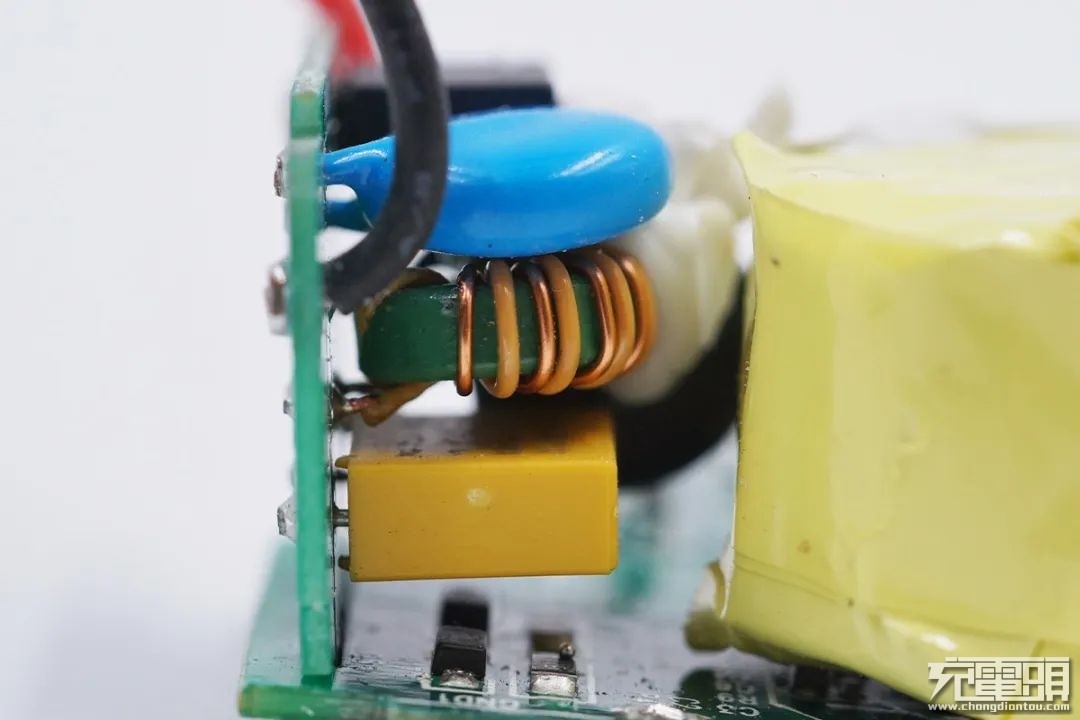

共模电感双线绕制，用于滤除EMI干扰。

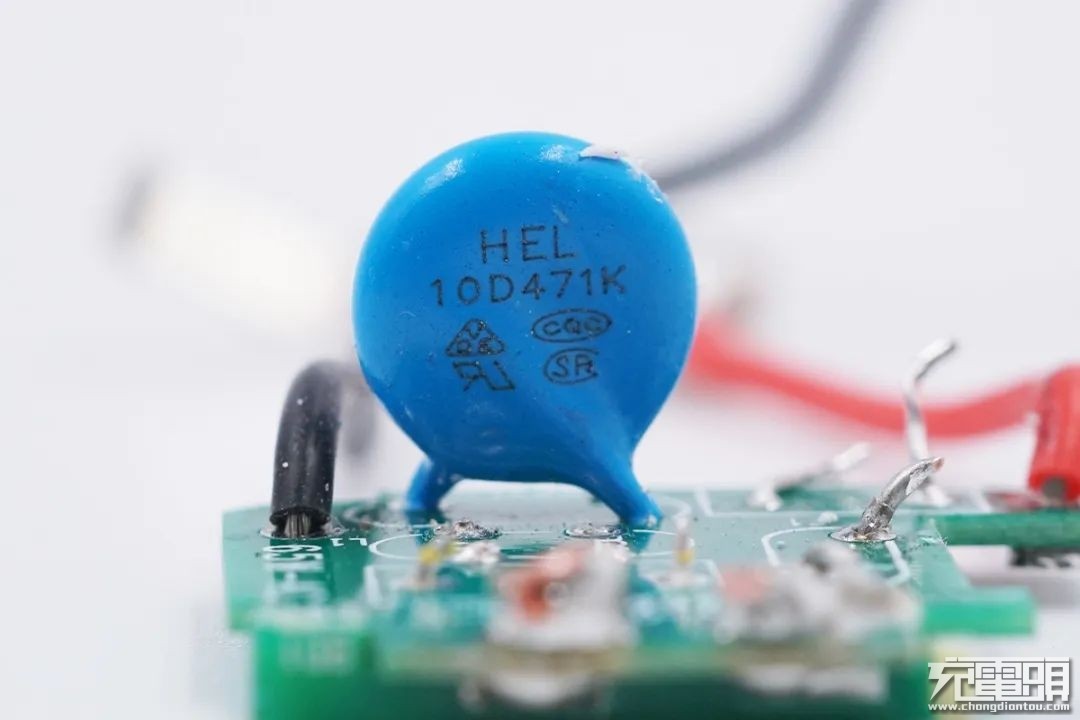

压敏电阻，10D471K，用于输入过电压防护。

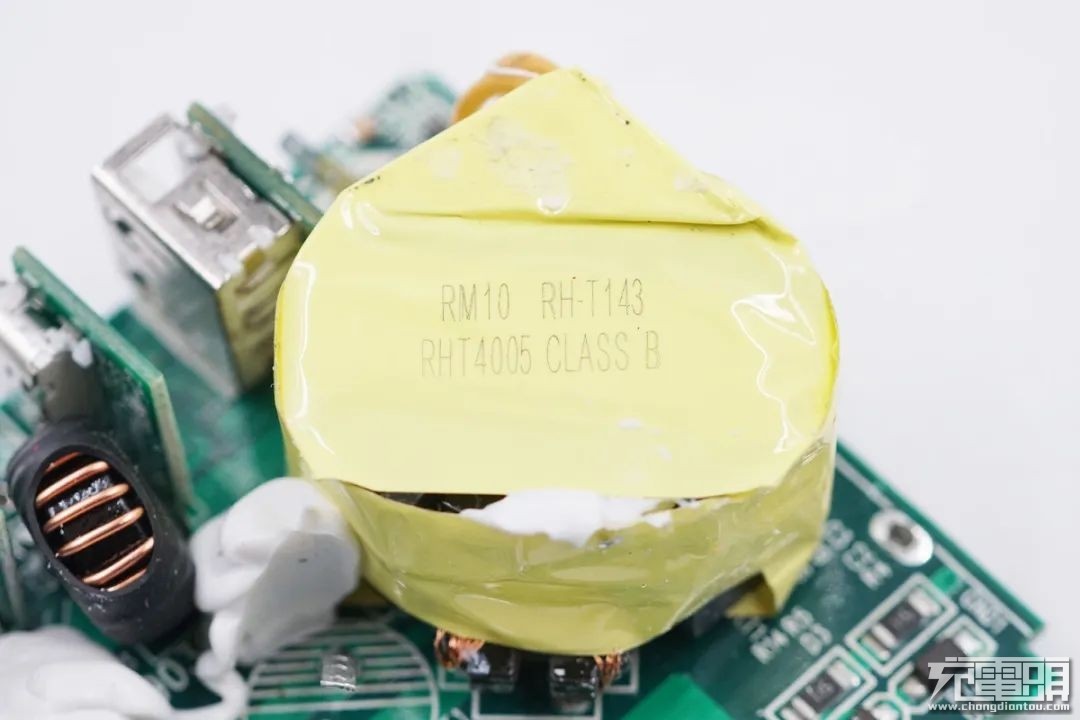

变压器使用胶带包裹，顶部喷码有信息，RM10磁芯。

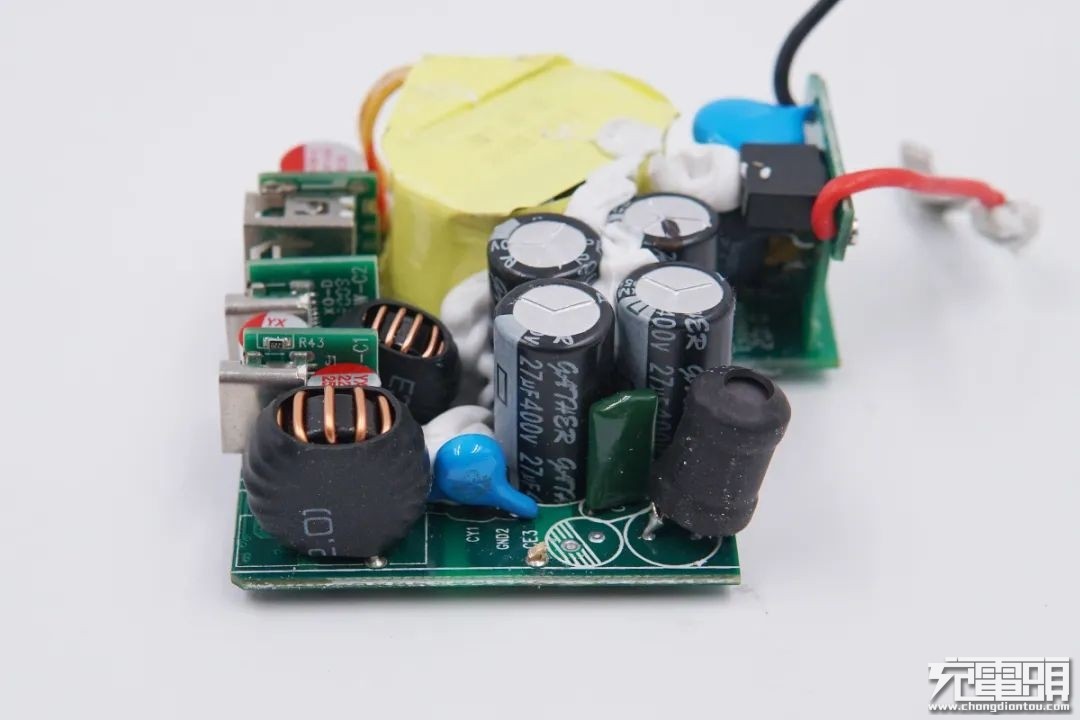

板子另一侧一览，初级侧还有四颗初级滤波电解电容、工字电感和涤纶电容，蓝色Y电容横跨在初级次级之间。

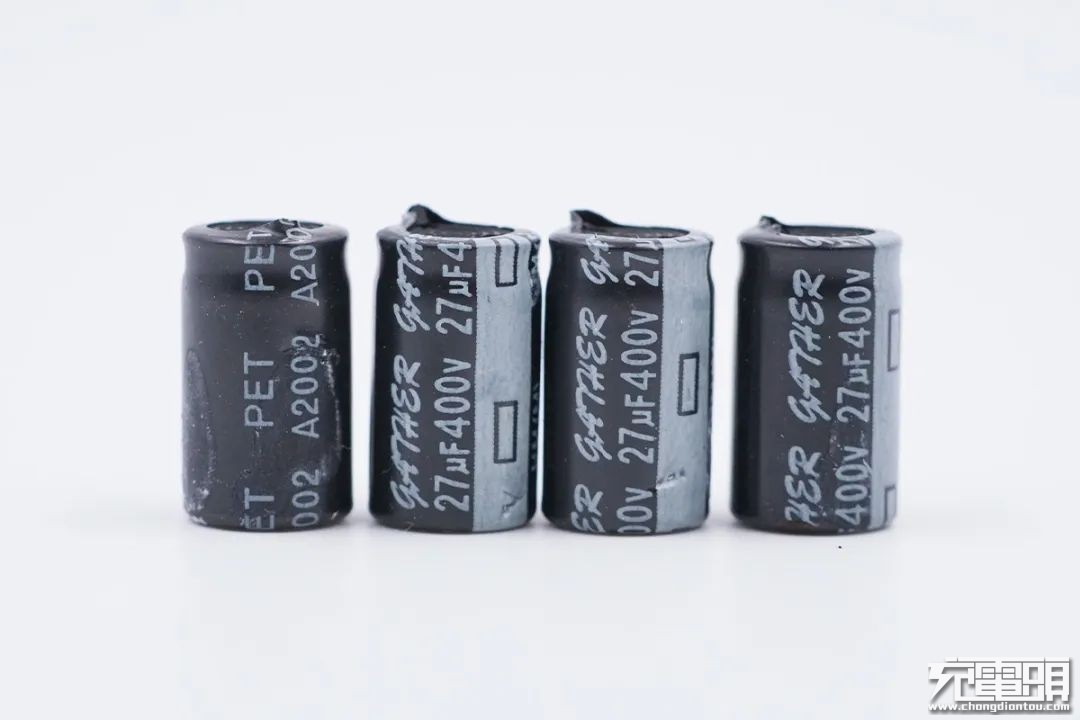

四颗初级滤波电解电容拆下后发现它们规格均为400V 27μF，四颗并联总计108μF。

工字电感外套热缩管保护。

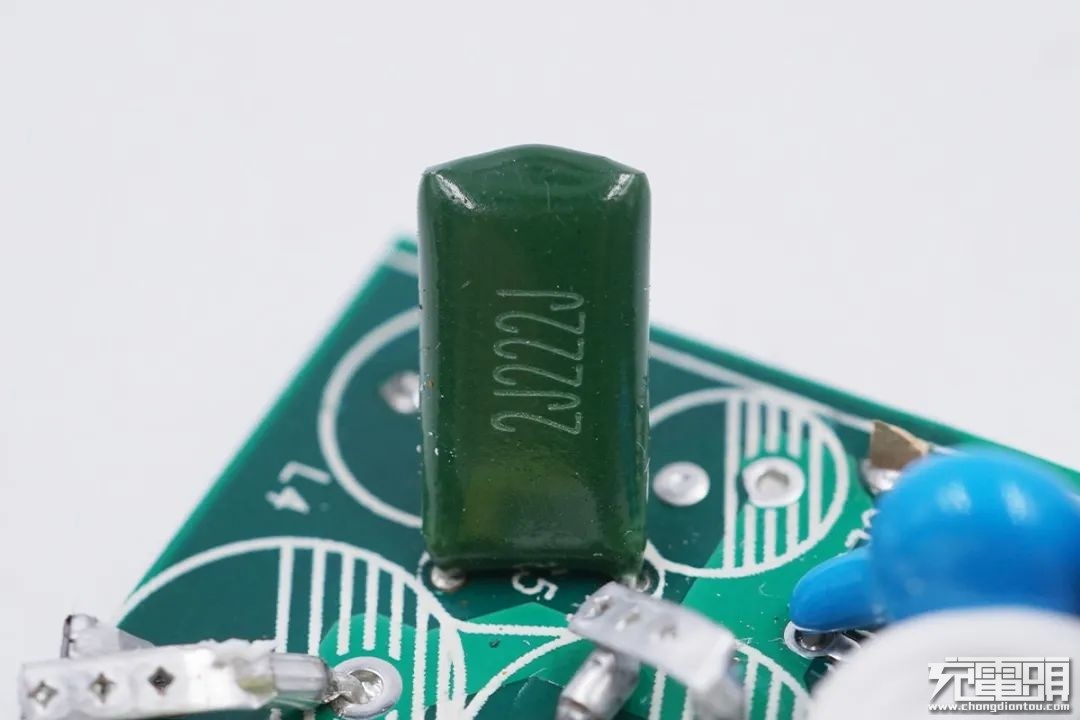

2J222J涤纶电容，用于RCD吸收电路。

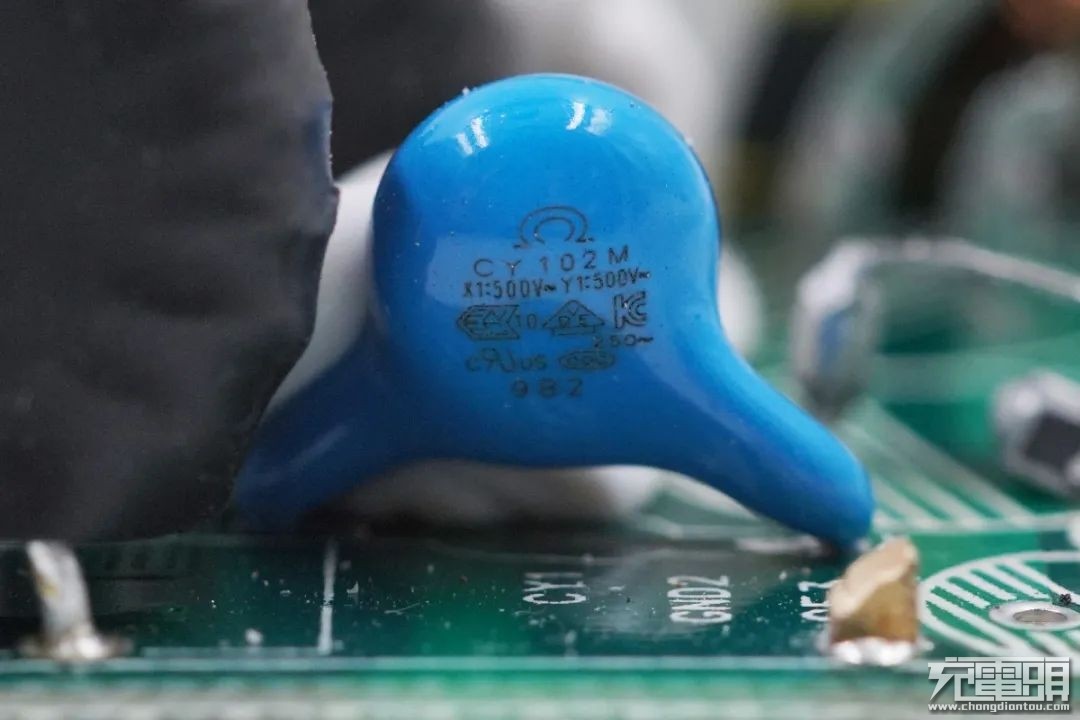

Y电容特写，用于输出抗干扰。

输出端有两颗降压电感和三颗固态电容，三个母座均焊接在小PCB板上。

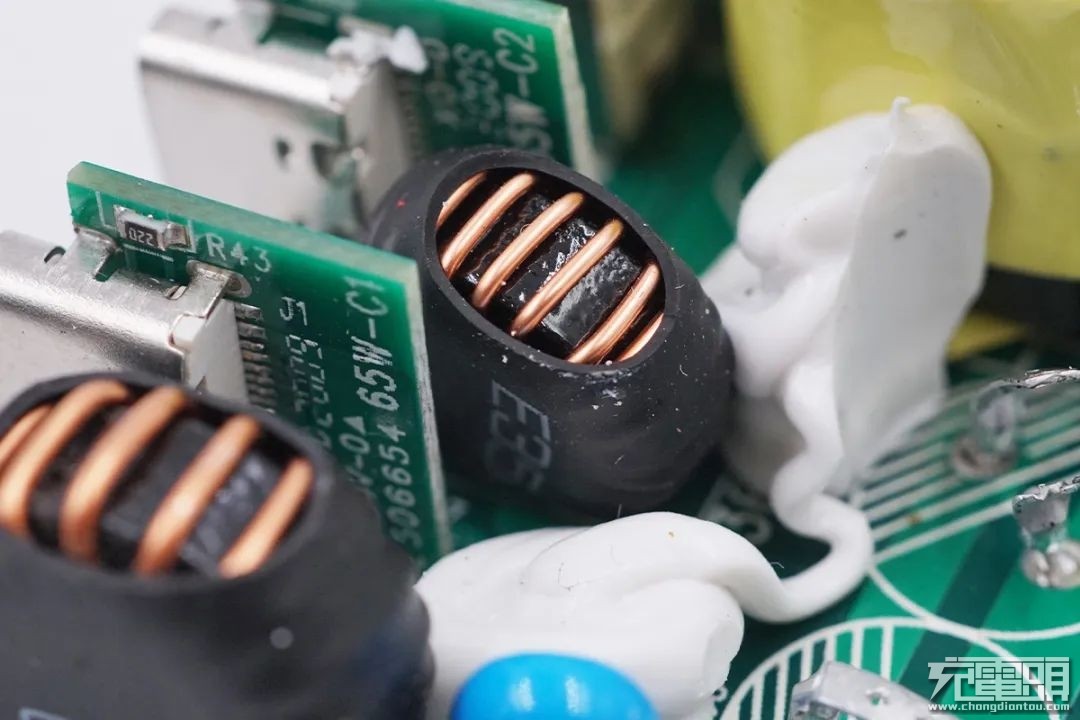

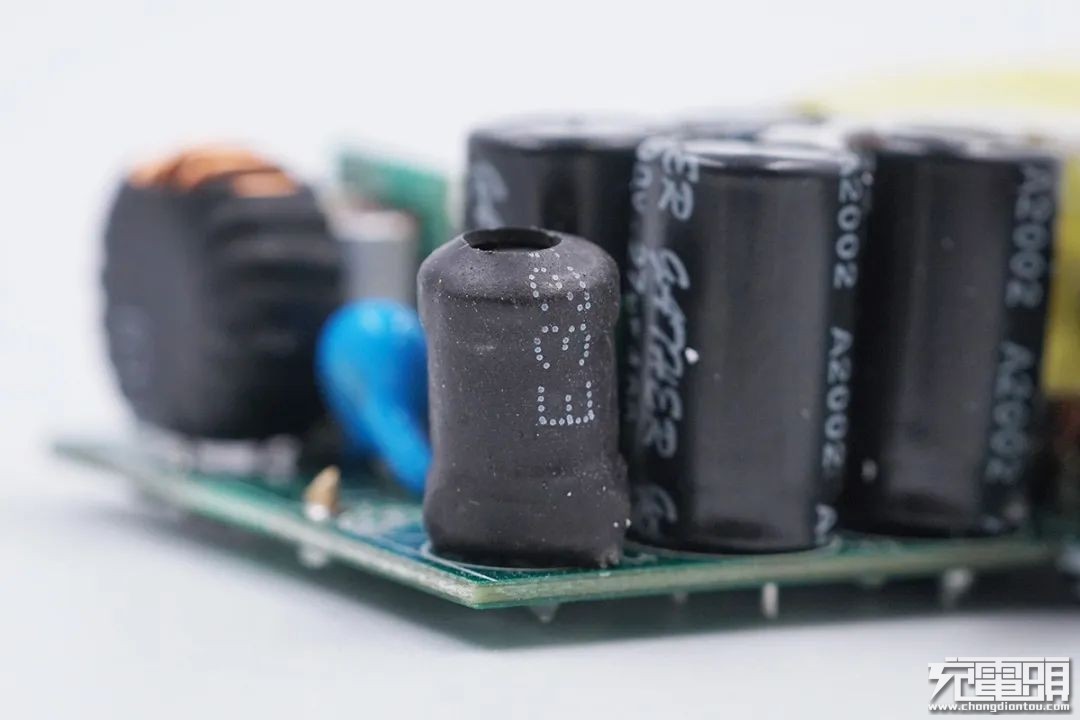

两颗降压电感均外套热缩管和打胶固定。

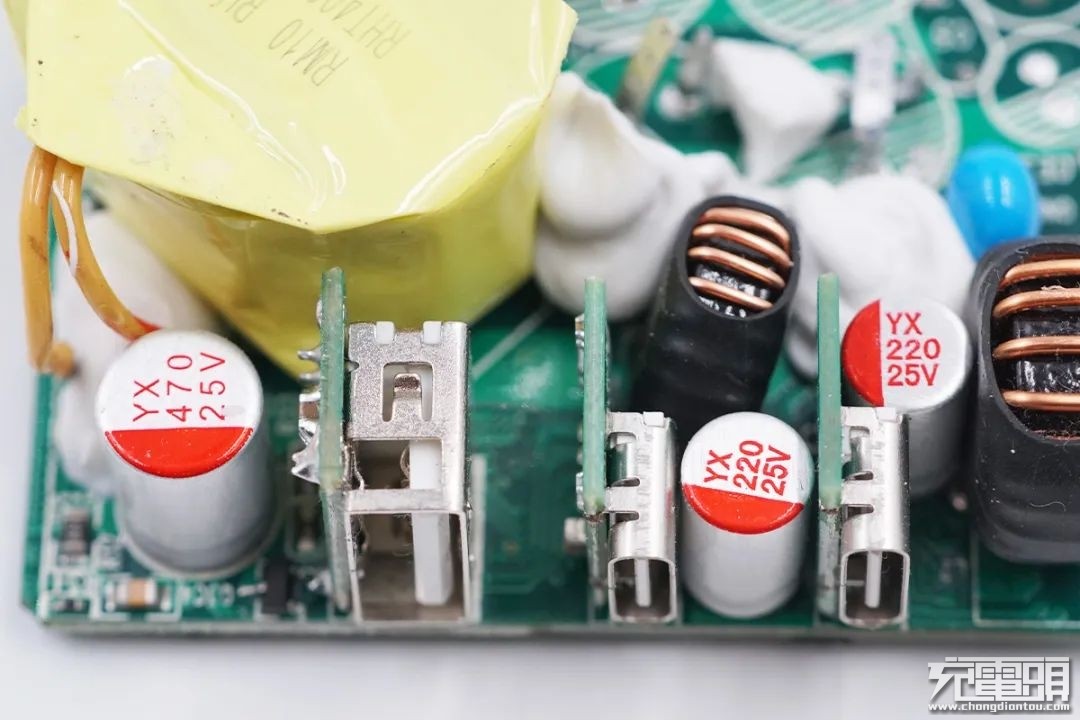

三颗固态电容中一颗规格为25V 470μF，用于次级同步整流滤波。另外两颗规格为25V 220μF，用于降压输出滤波，均来自福建云星电子有限公司。“YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。

充电头网了解到，采用云星固态电容的电源产品还有爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。

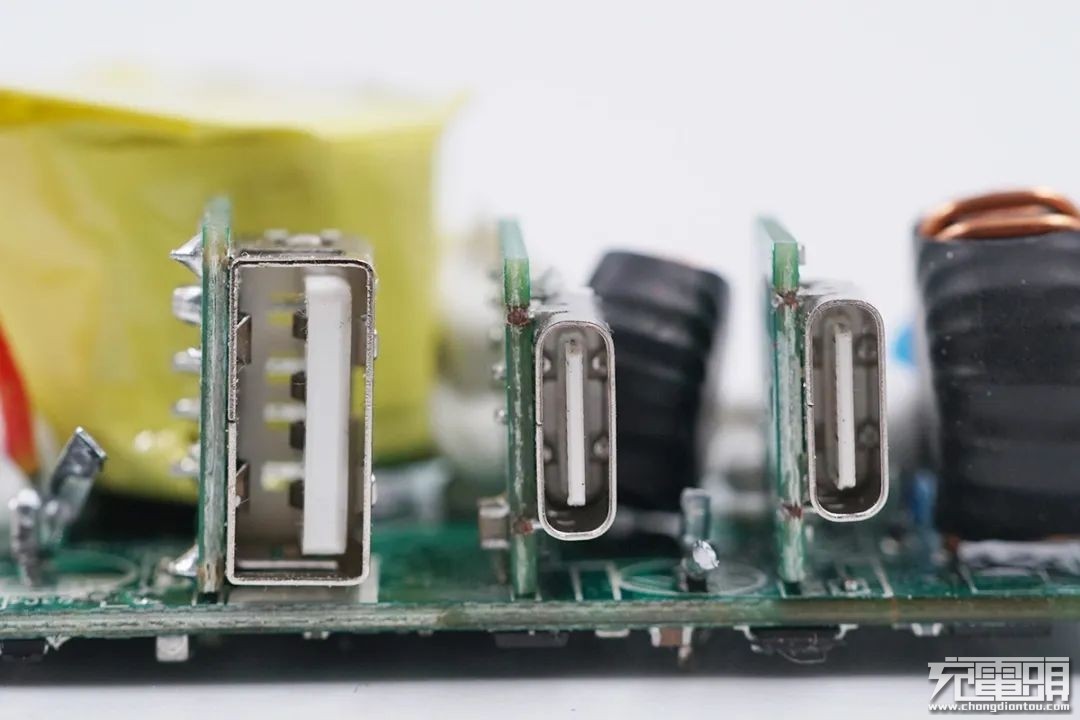

USB母座特写，均使用白色胶芯。

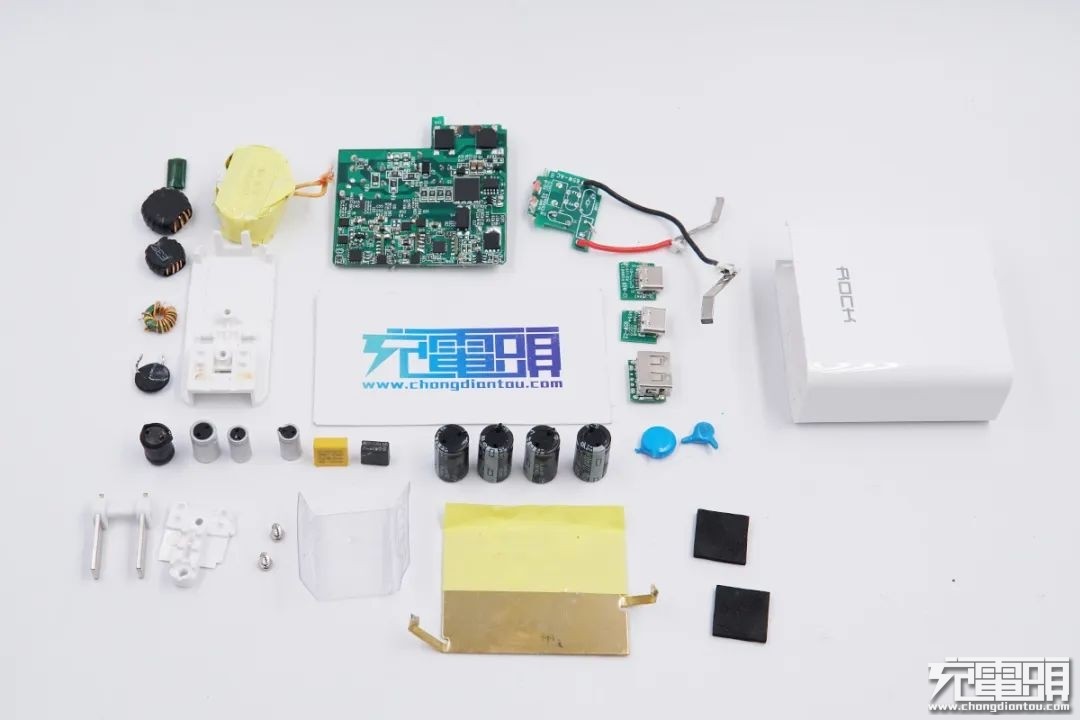

全部拆解完毕，来张全家福。

充电头网拆解总结

ROCK洛克这款65W氮化镓充电器机身光滑洁白侧身过渡圆润，体积小巧携带方便。2C1A接口均支持QC2.0/3.0、AFC、FCP和SCP快充协议，兼容性很好。两个C口还具备5/9/12/15/20V多个固定电压档位和PPS电压档位，档位齐全。C1口最大65W输出功率可以满足大部分轻薄型笔记本电脑的的充电需求，即使在多口输出时仍能保持45W的输出功率，满足多设备同时充电。

充电头网通过拆解发现，这款充电器的核心器件为英诺赛科的INN650D02氮化镓功率开关管，高频开关实现了高效率和低发热，有助于实现产品的小体积。AC-DC部分采用安森美全套控制器，定压输出，DC-DC部分搭配两颗智融SW3516控制器，支持功率智能分配并且集成度高。

充电器内部设计布局合理，元器件焊接整齐紧凑，输入滤波采用四颗电解电容，输出端采用福建云星电子三颗固态电容滤波，元器件之间硅胶加固，增强内部稳定性。
