拆解报告：MI小米6700mAh 50W快充二合一充电器AD55

发表于 4年以前 | 总阅读数：1955 次

除了充电器功能之外，这款产品还在便携小巧的外壳内，设置了6700mAh的大容量电池，同时作为移动电源而言也具备18W快充能力，出门时可以即拔即走，使用十分灵活、方便。前不久充电头网刚对这款产品进行了详细的评测，下面继续为大家分享这款产品的拆解，看看里面结构和用料如何。

一、小米二合一充电器外观

包装盒顶部带有挂钩，正面印有小米MI logo以及充电器外观图。

下方印有产品名称、6700mAh容量等信息。

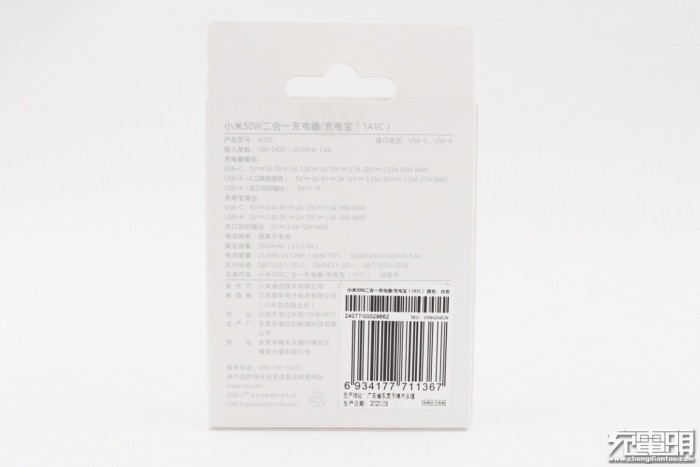

包装盒背面标注产品相关参数以及生产商信息，连接市电时，USB-C最大输出45W，USB-A最大输出27W，充电宝输出时，最大输出18W。

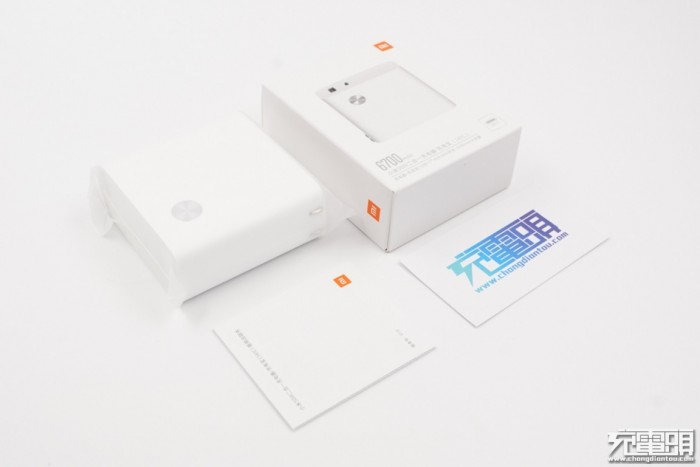

包装内含二合一充电器和使用说明书。

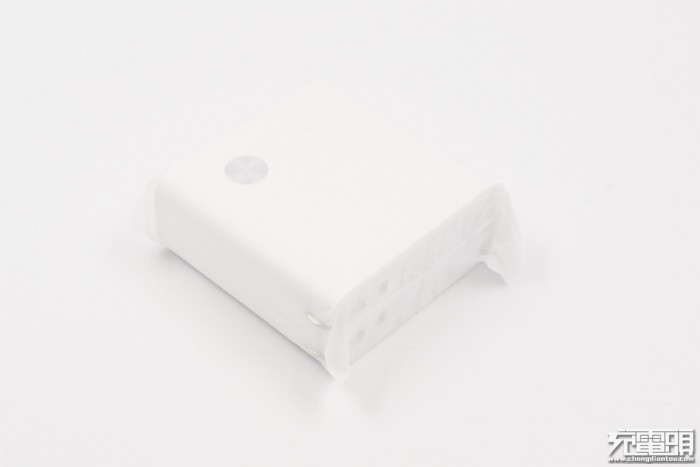

产品外套防尘袋。

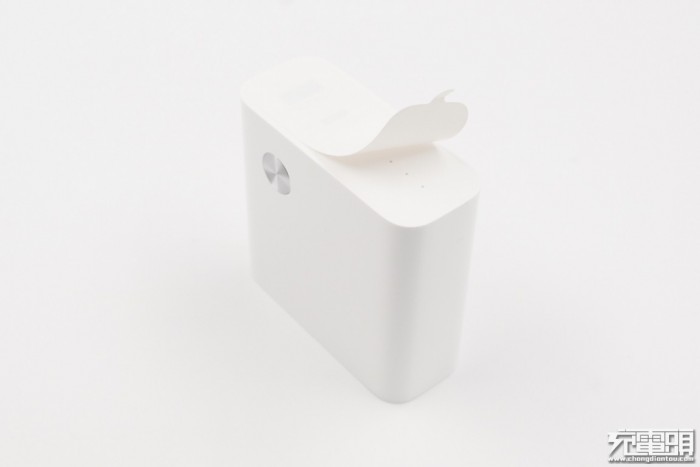

而且输出端还贴有防尘贴纸。

小米这款二合一充电器采用PC阻燃材质白色外壳，输入输出端外壳磨砂处理，侧身亮面设计并且各面之间光滑弧面过渡。

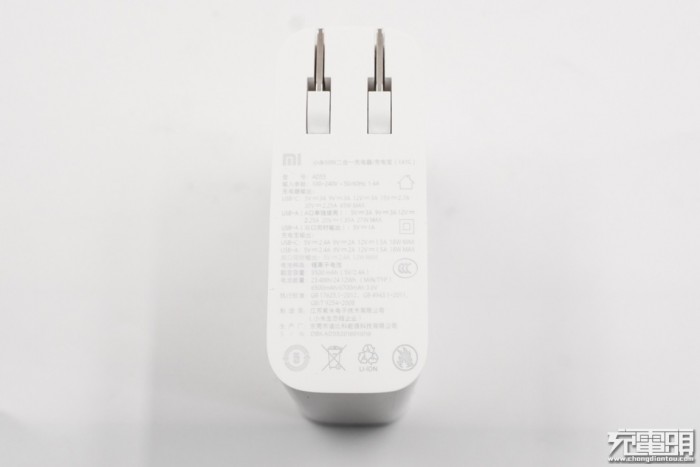

型号：AD55

输入：100-240V~50/60HZ 1.4A

充电器输出：

USB-C：5V3A、9V3A、12V3A、15V2.7A、20V2.25A（45W Max）

USB-A（单口使用）：5V3A、9V3A、12V2.25A、20V1.35A（27W Max）

USB-A（双口同时输出）：5V1A

充电宝输出：

USB-C：5V2.4A、9V2A、12V1.5A（18W Max）

USB-A：5V2.4A、9V2A、12V1.5A（18W Max）

双口同时输出：5V2.4A（12W Max）

电芯类型：锂离子电池

额定容量：3500mAh（5V2.4A）

锂电能量：23.4Wh/24.12Wh（MIN/TYP）

制造商：江苏紫米电子技术有限公司

生产商：东莞市迪比科能源技术有限公司

产品已经通过了CCC认证。

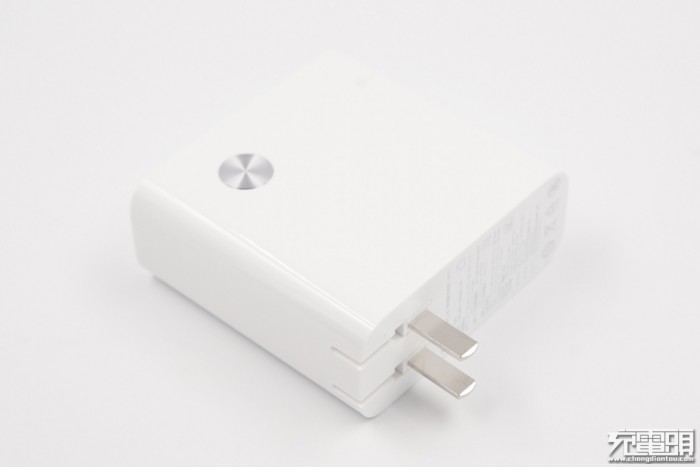

机身上设有一个电源开关键，输入端采用可折叠国标插脚，携带方便。

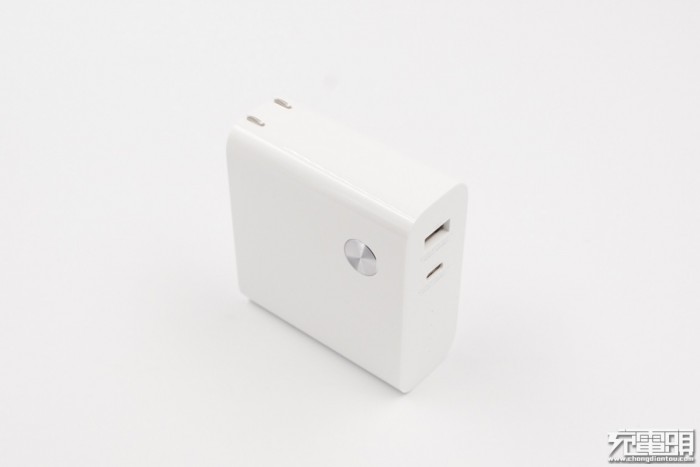

输出端配备1A1C接口，白色胶芯，接口旁都标有相关参数信息；四颗LED电量指示灯亮白光。

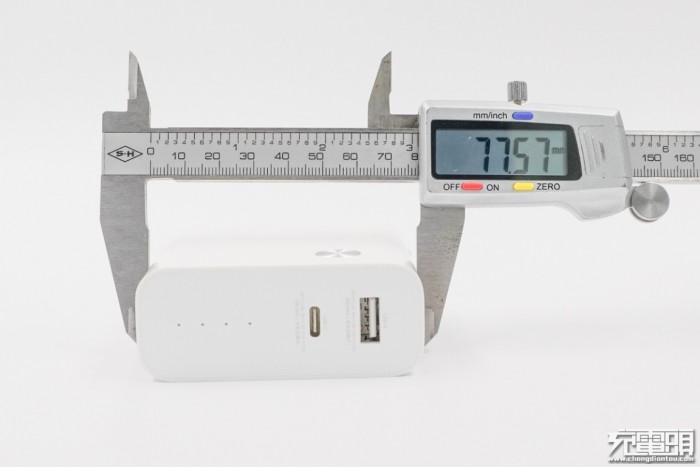

使用游标卡尺实测充电器长77.57mm。

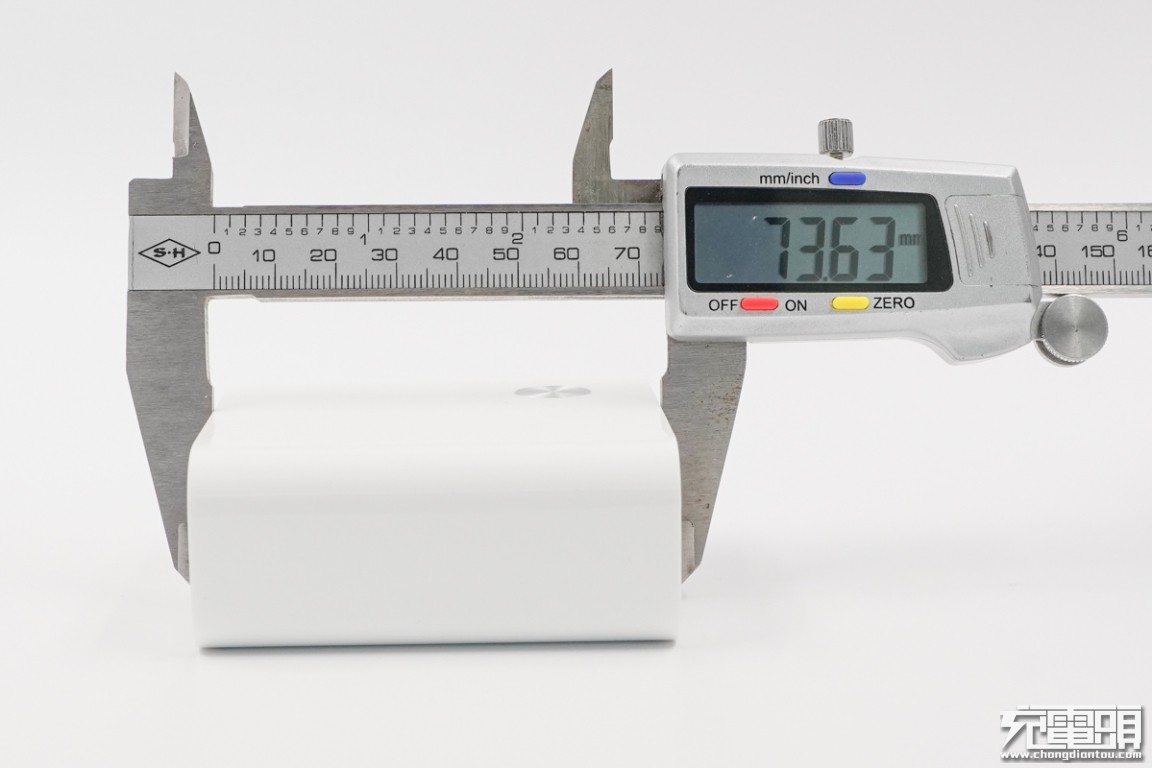

宽73.63mm。

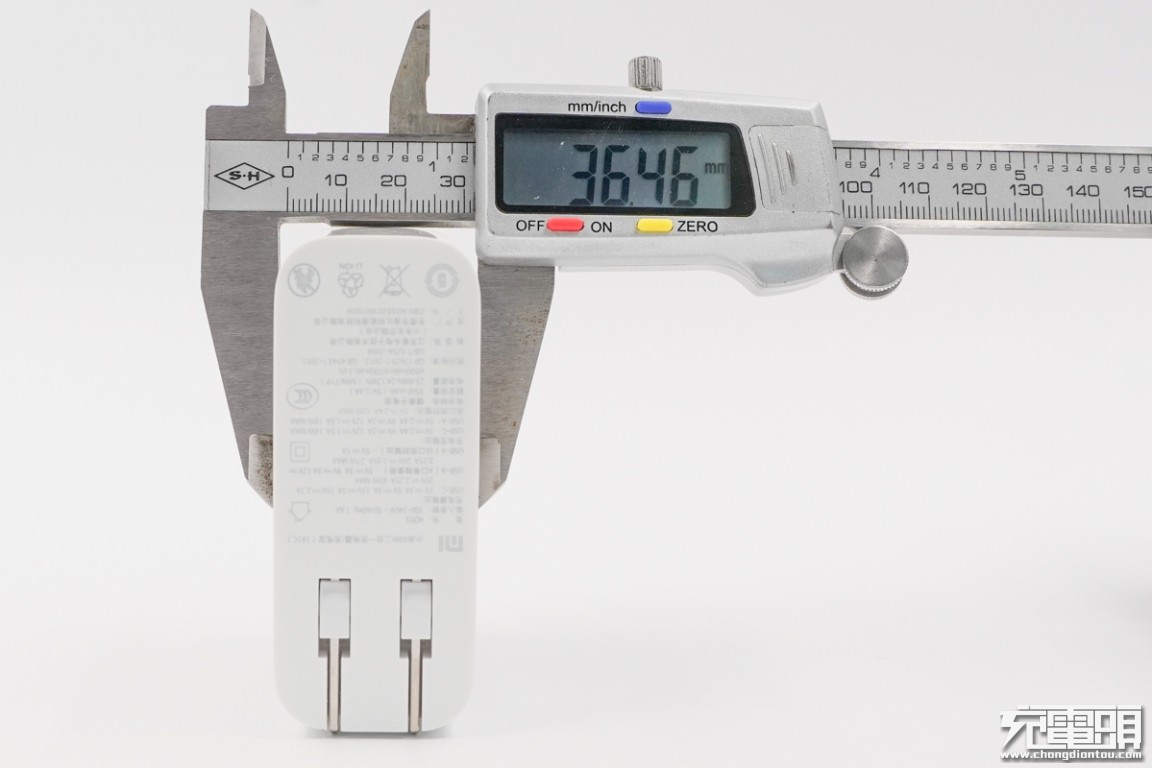

厚度为36.46mm。

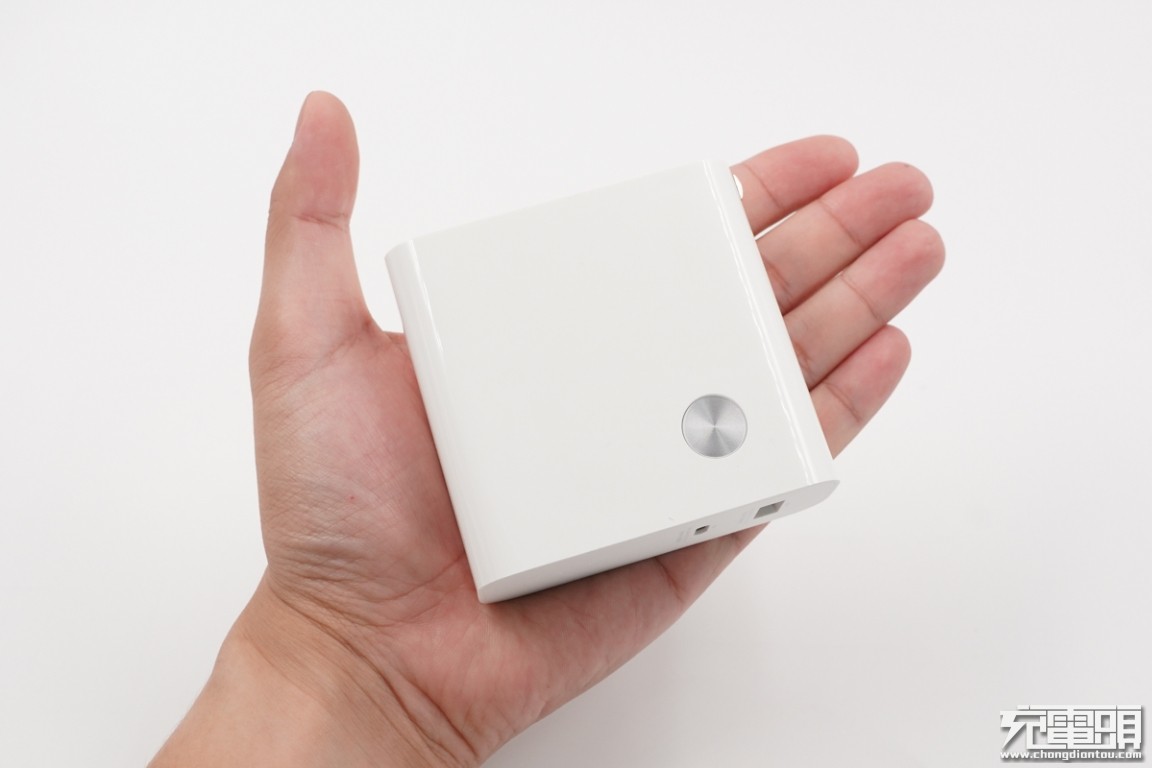

拿在手上的直观感受，小巧轻便。

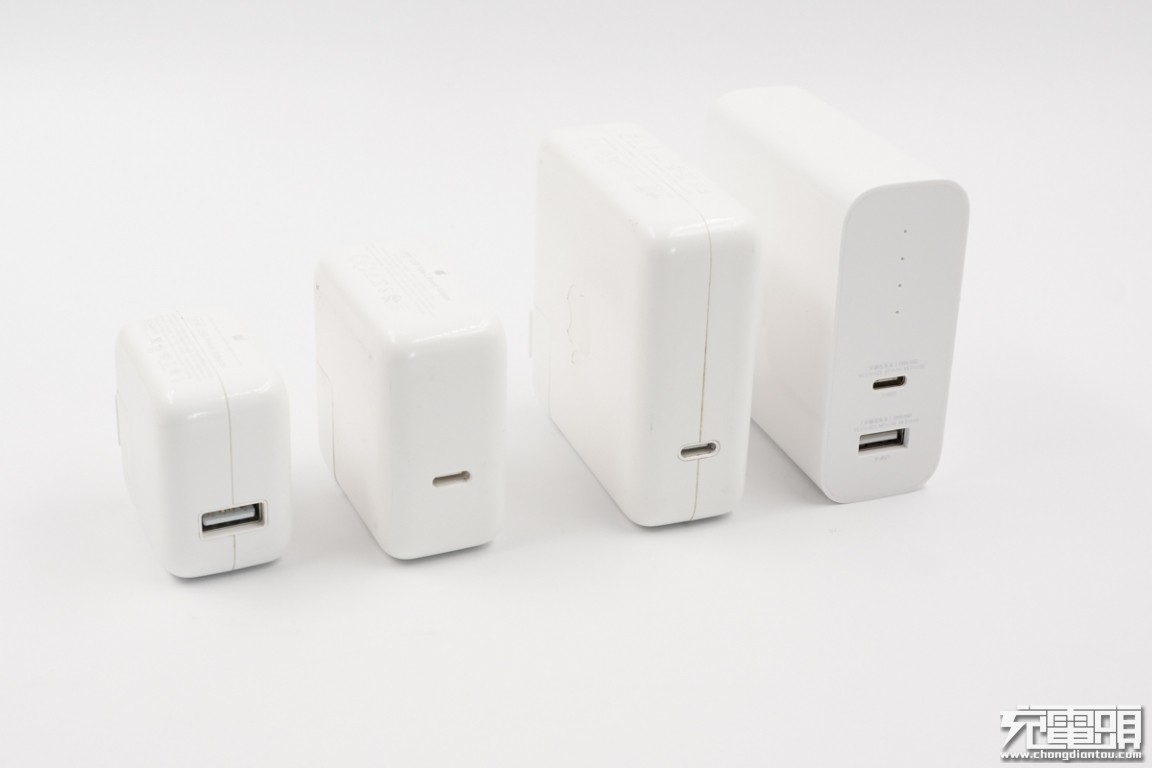

和苹果系列充电器大小比较，和其中的苹果61W充电器体积差不多。

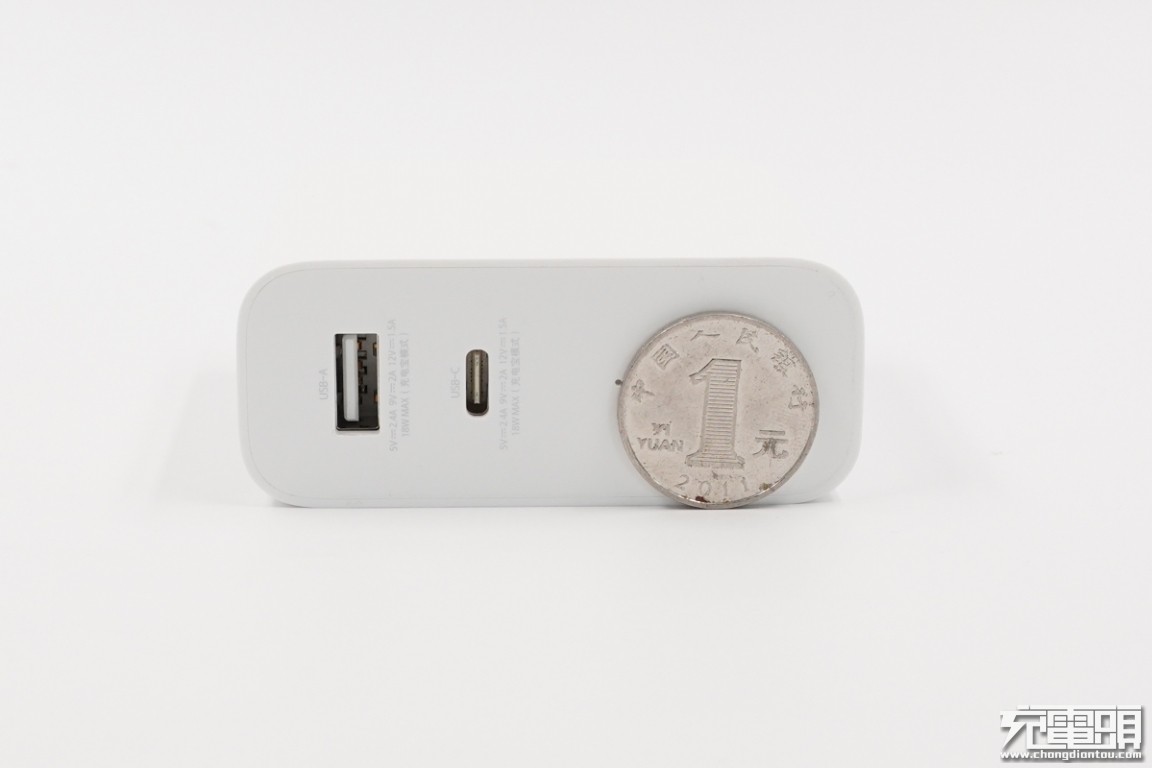

厚度比一元硬币直径大一些。

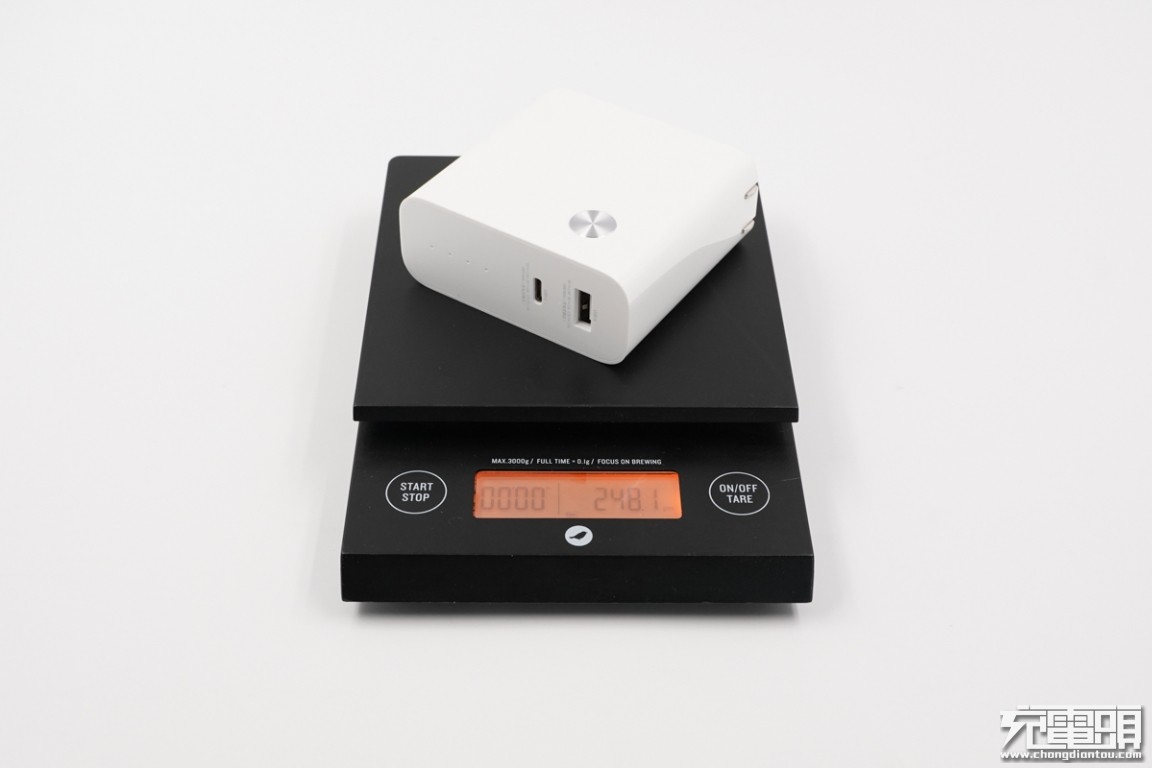

净重约为248g。

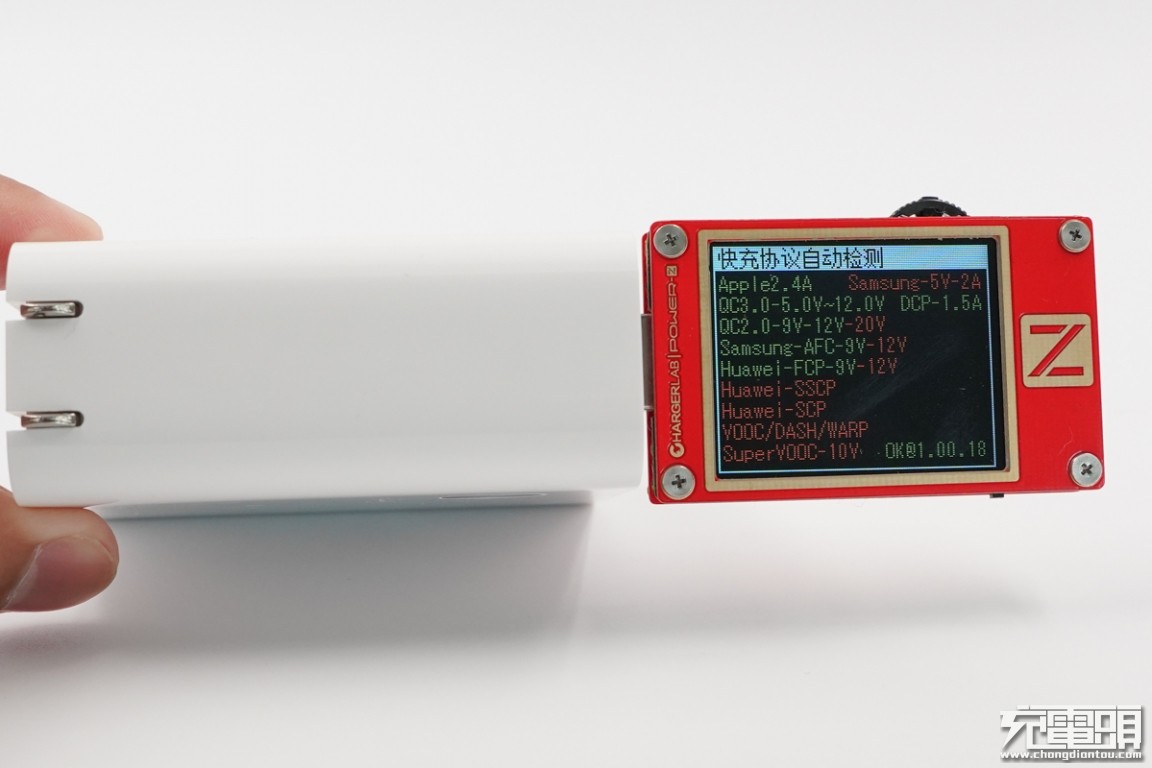

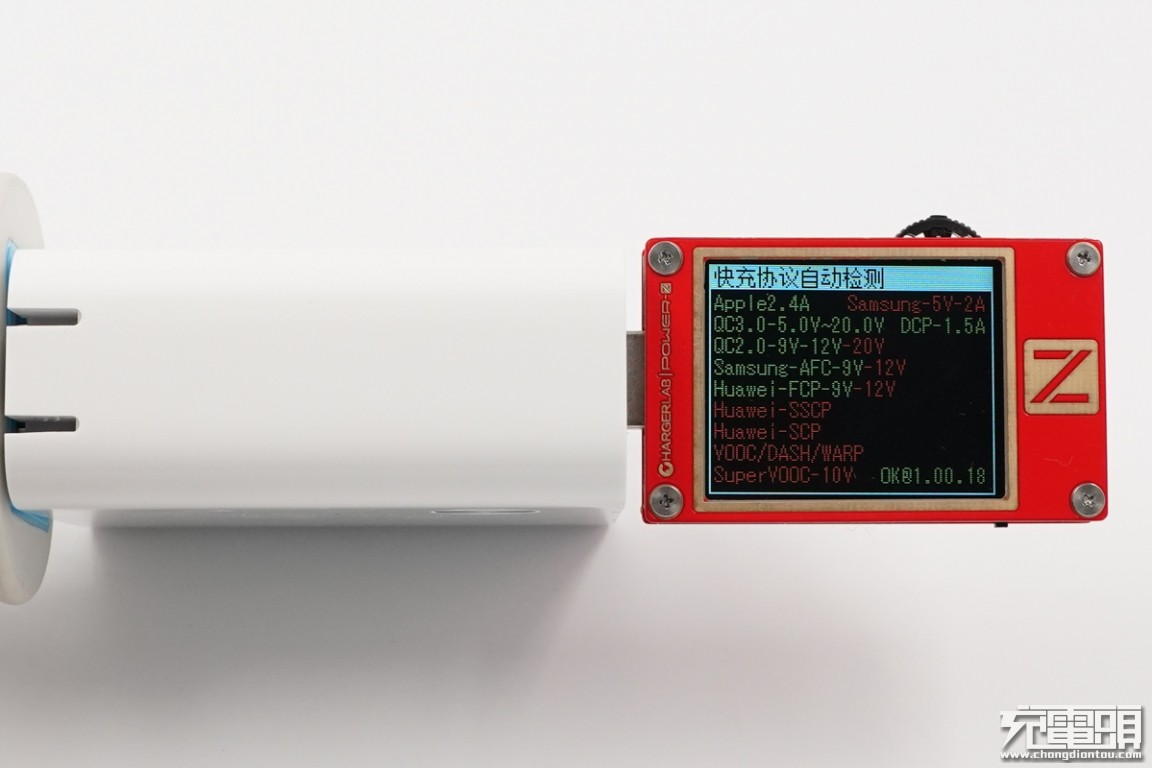

在充电器模式下，使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

另外USB-C口显示同样支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP等协议。

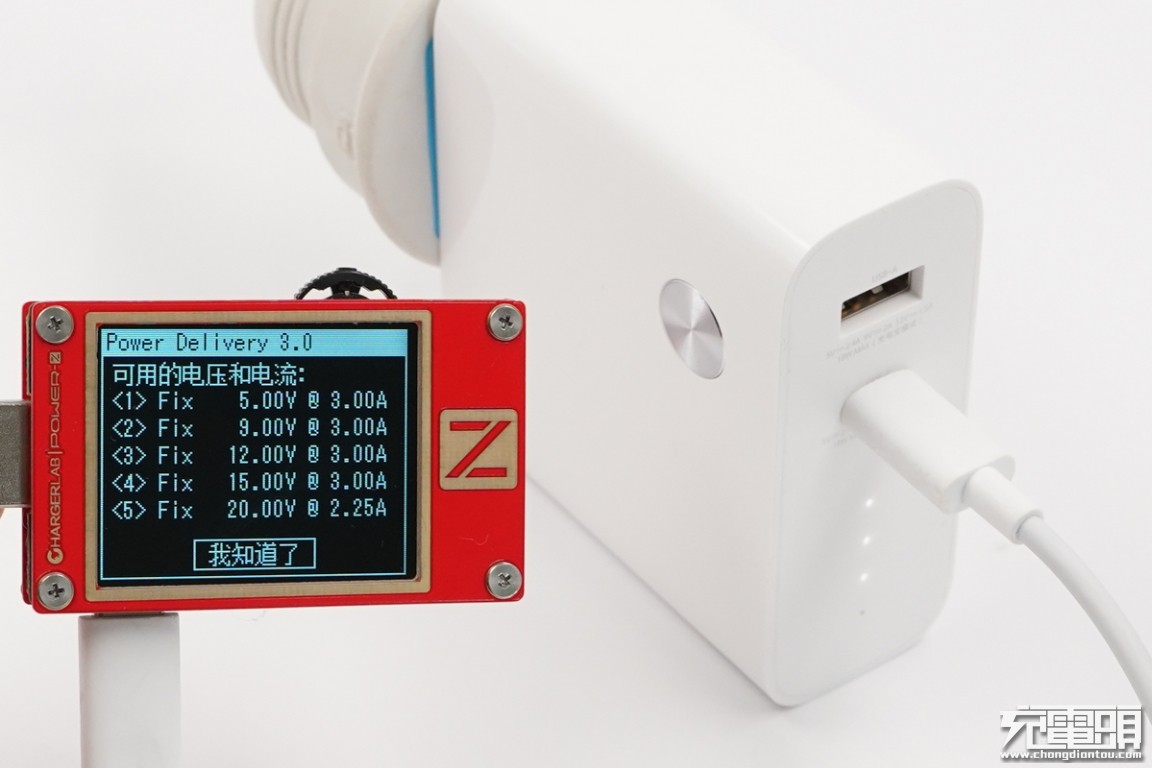

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

在移动电源模式下，使用KT002检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

另外USB-C口输出协议也没有发生变化，同样支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP等协议。

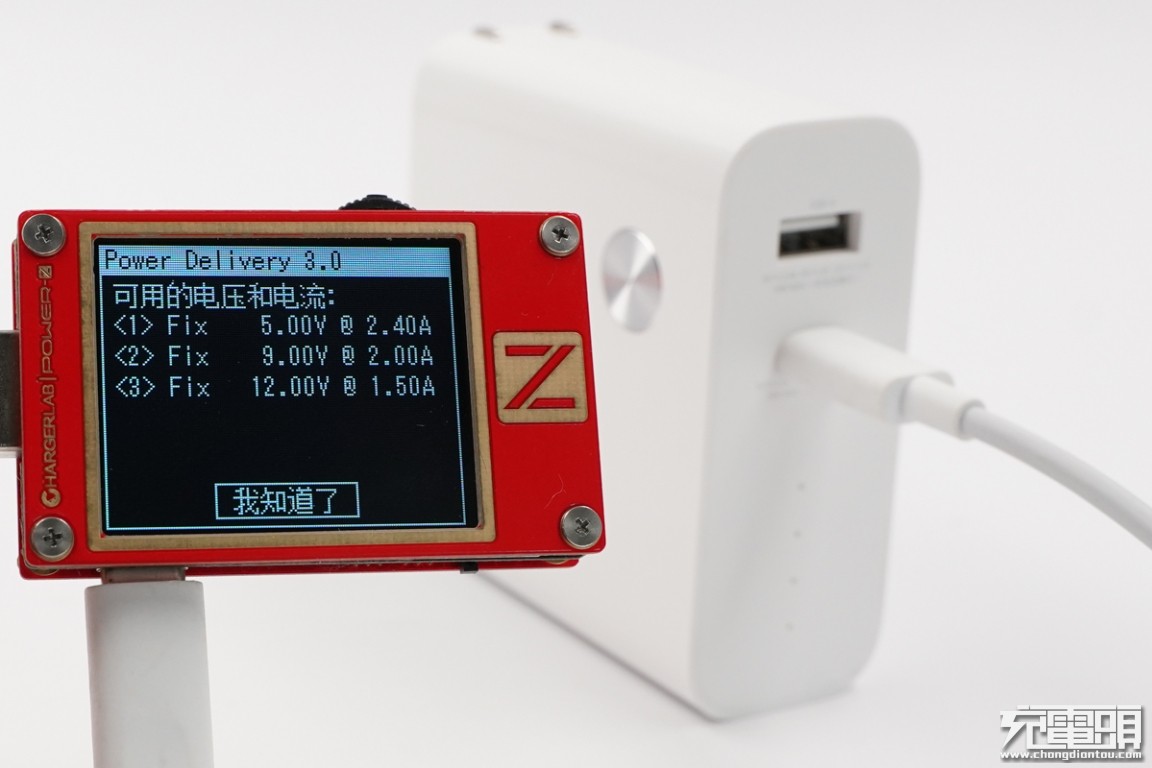

只有电压档位发生了变化，支持5V2.4A、9V2A、12V1.5A三组固定电压档位。

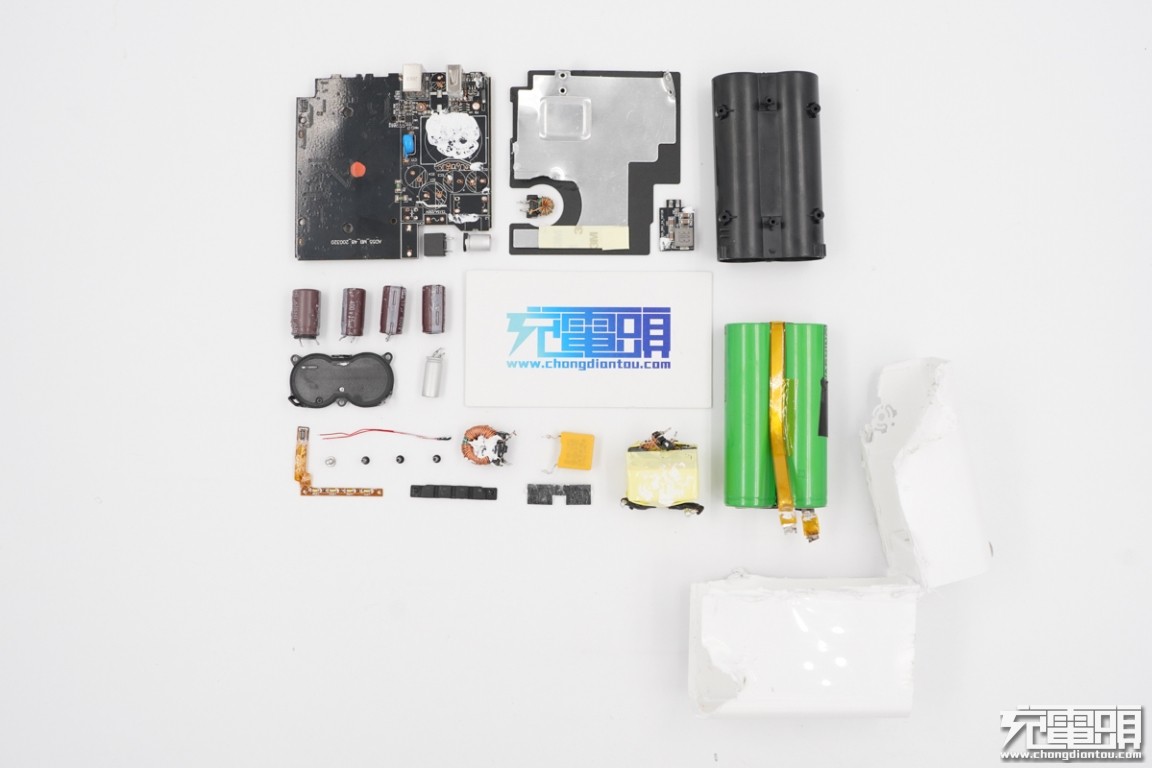

二、小米二合一充电器拆解

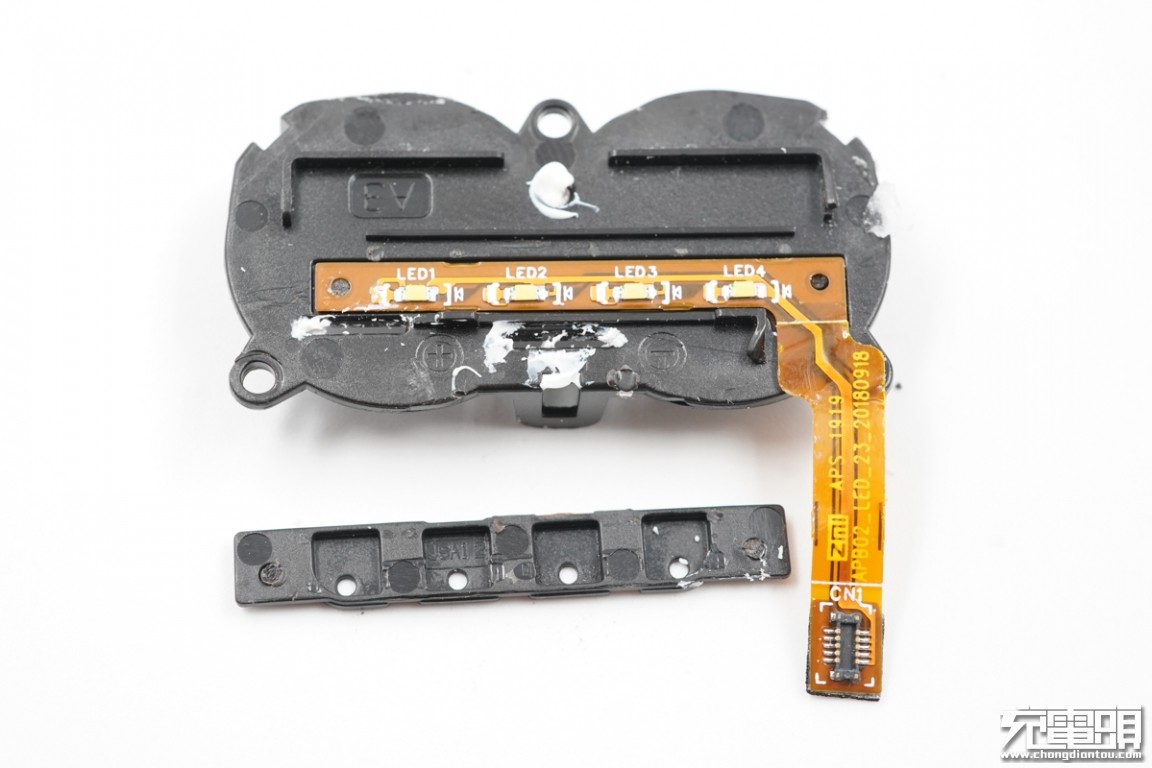

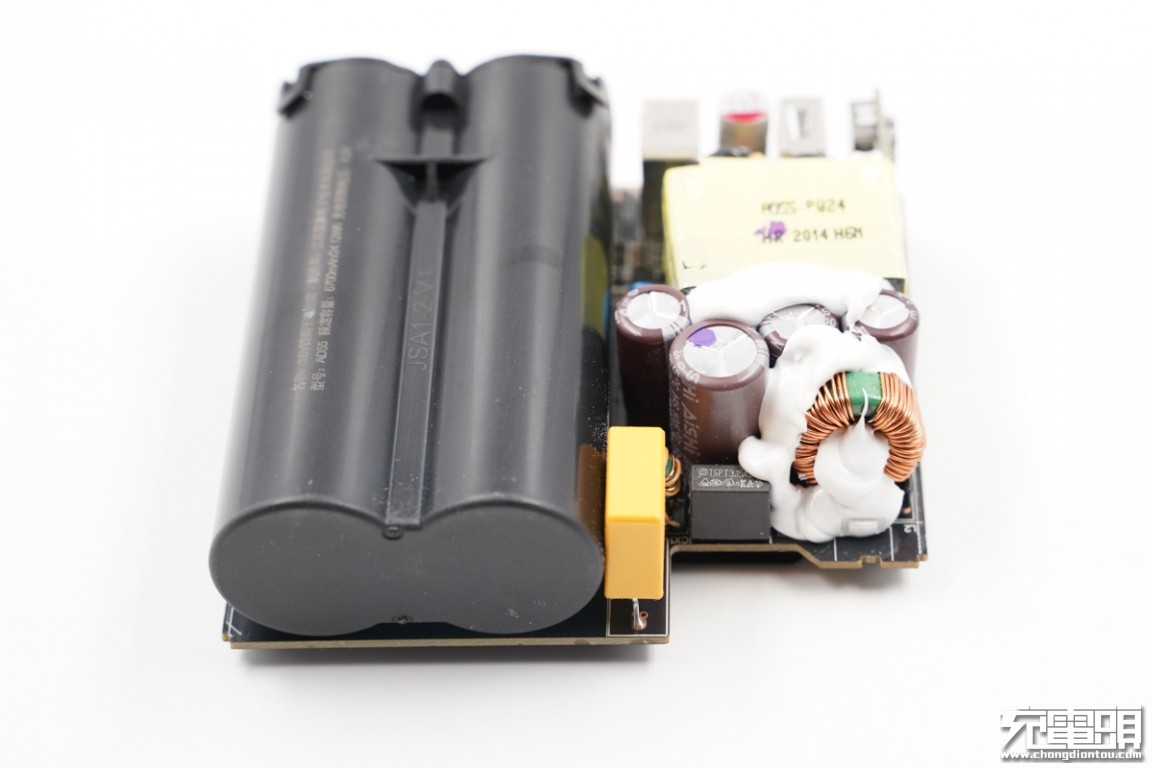

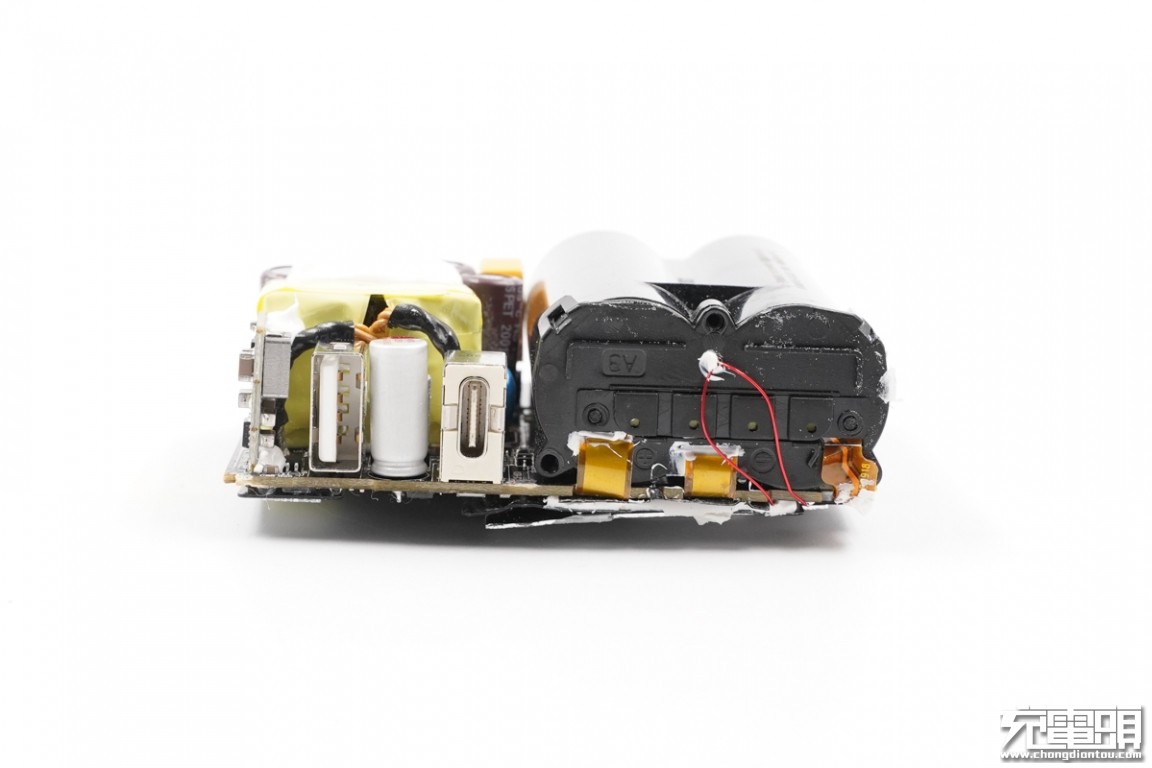

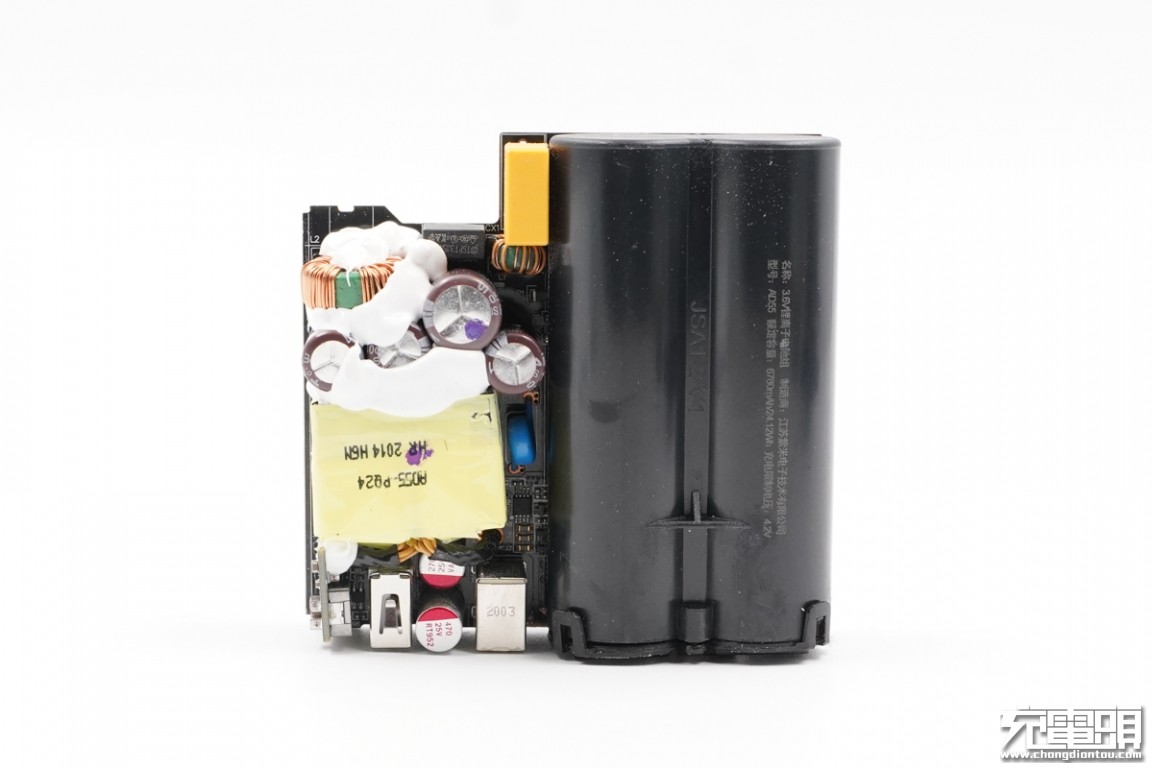

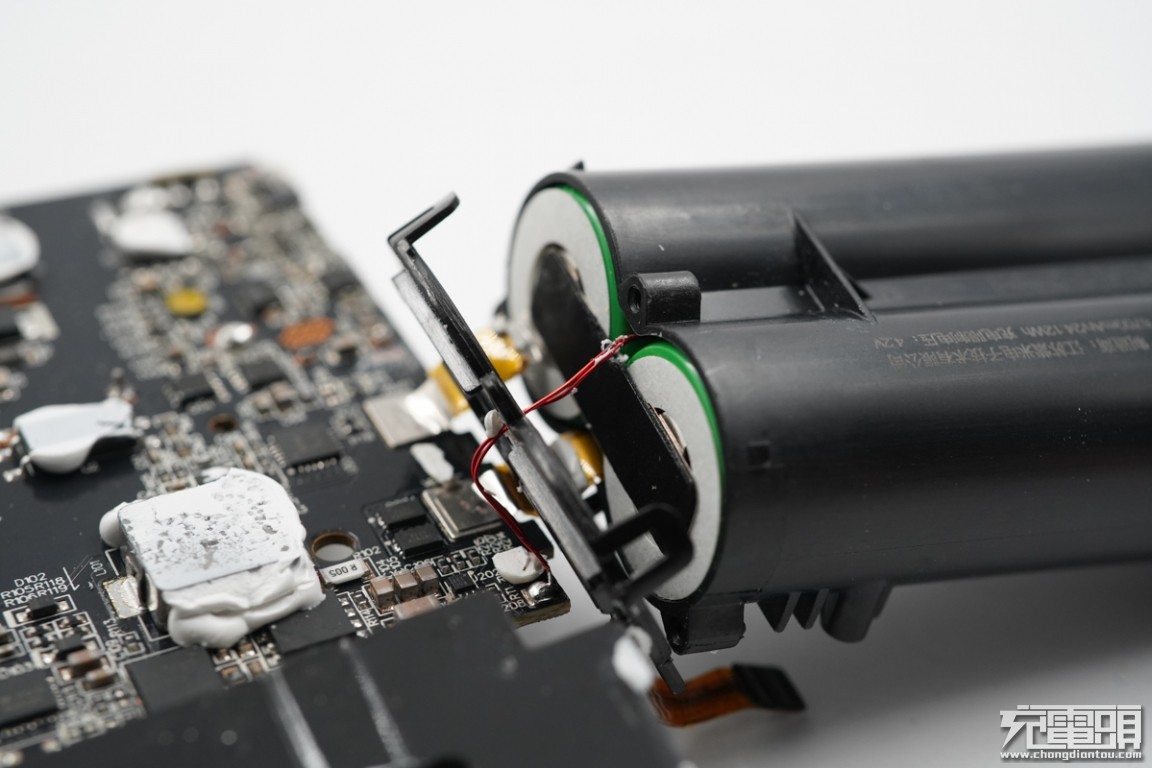

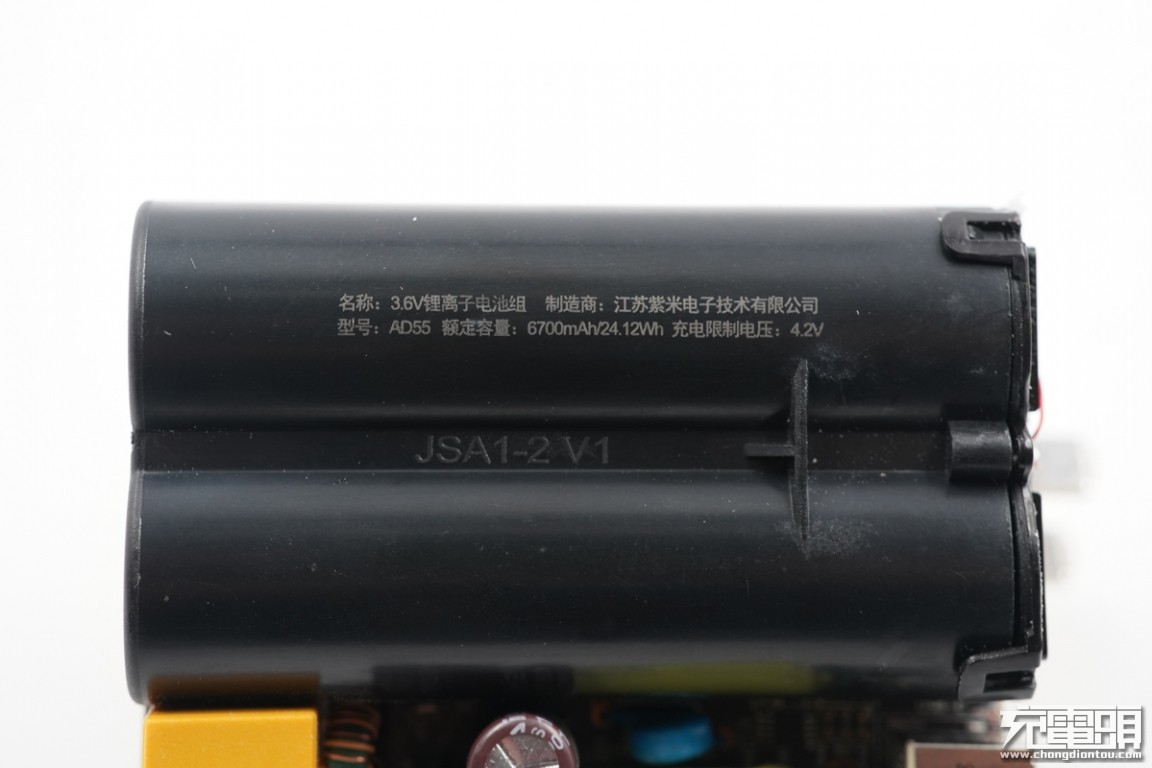

将机身壳拆开取出PCB板，板子左侧是充电器部分，输入端元器件打胶固定；右侧是两颗电芯，覆盖塑料壳保护。

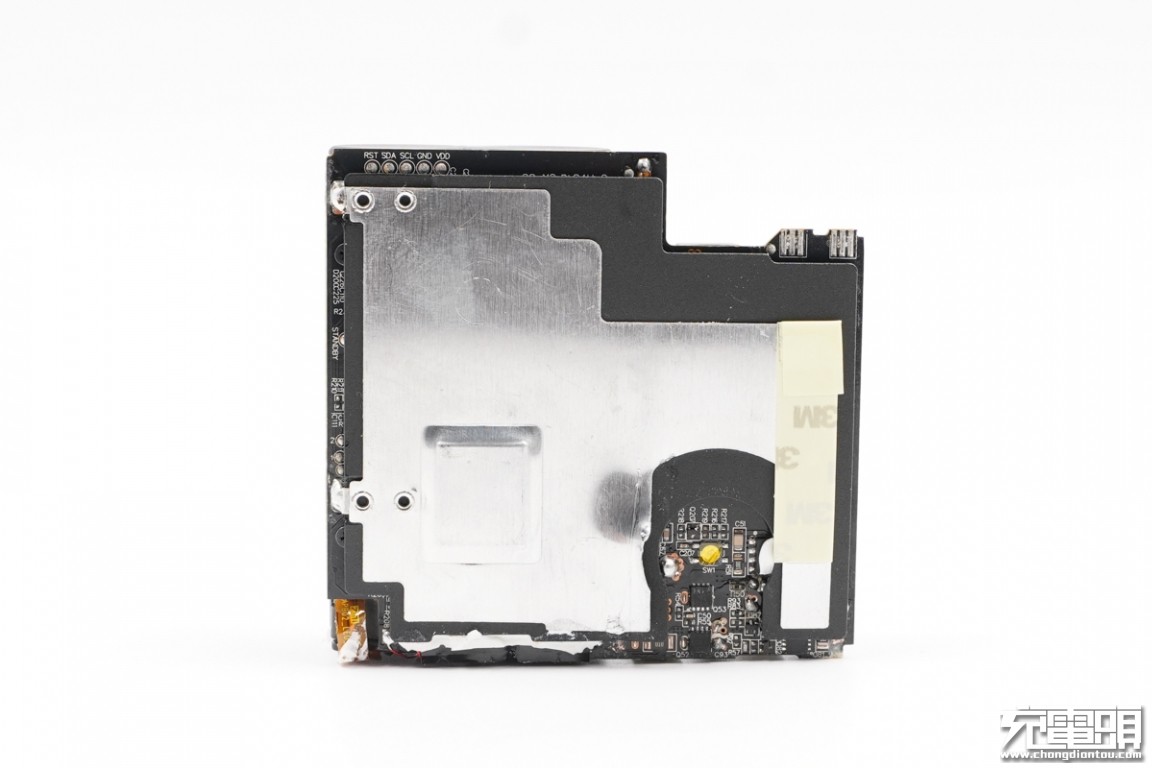

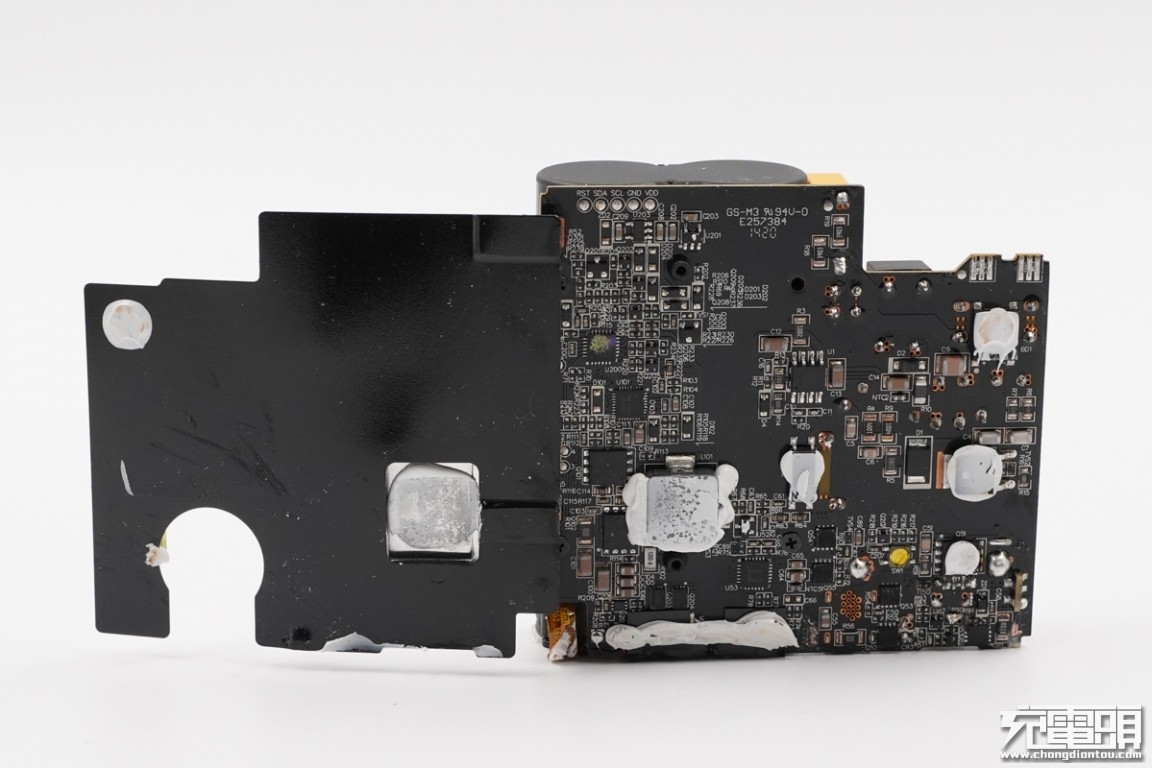

板子背面配有金属散热片，并且和PCB板之间有塑料板进行隔离。

PCB板背面主要发热芯片上涂有硅胶帮助导热。

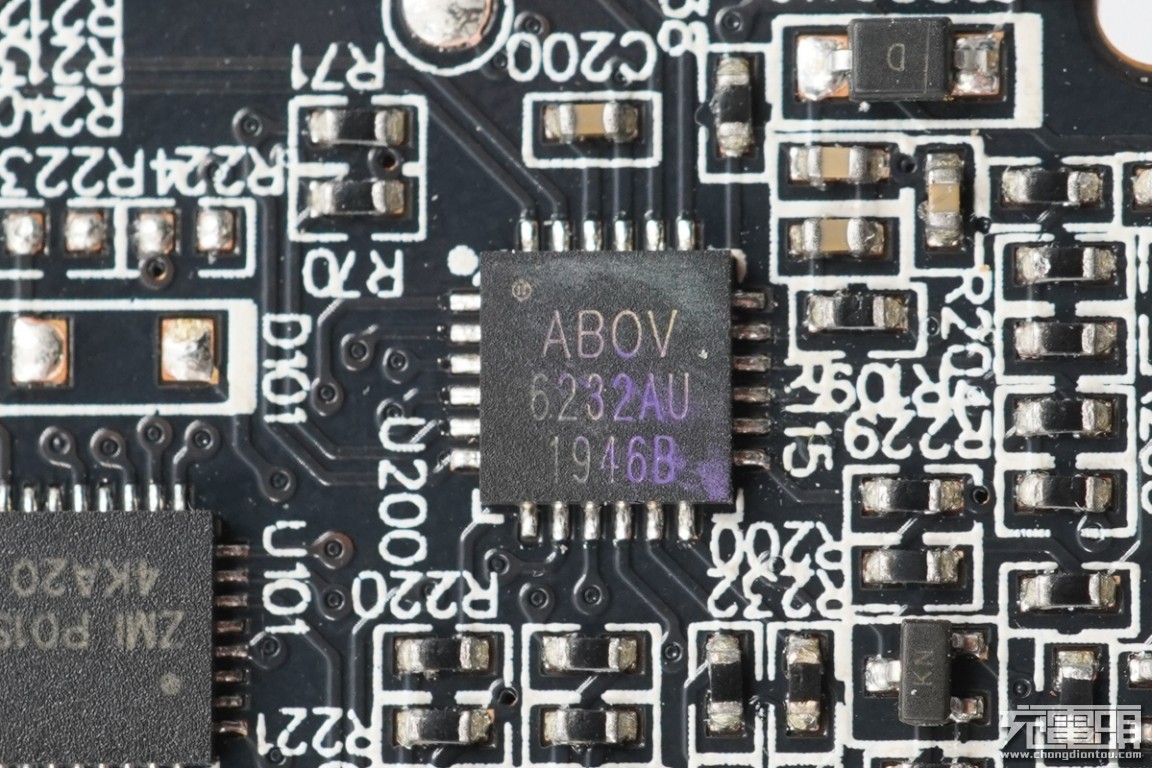

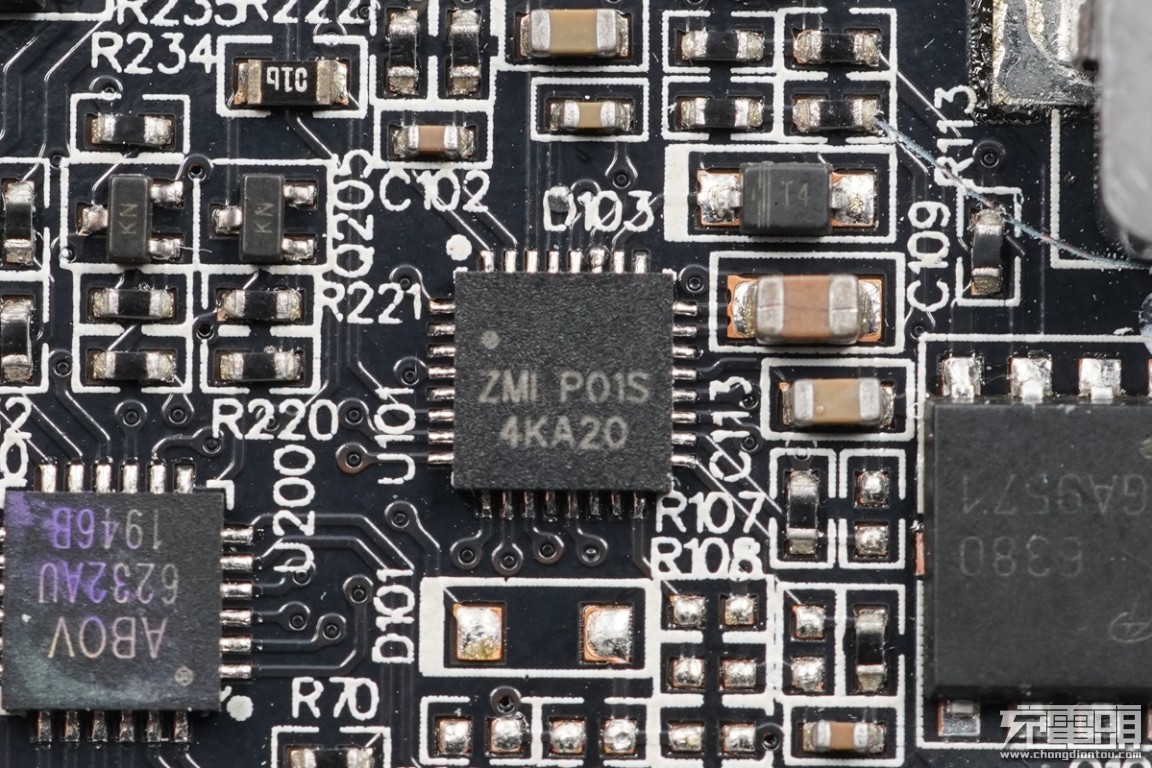

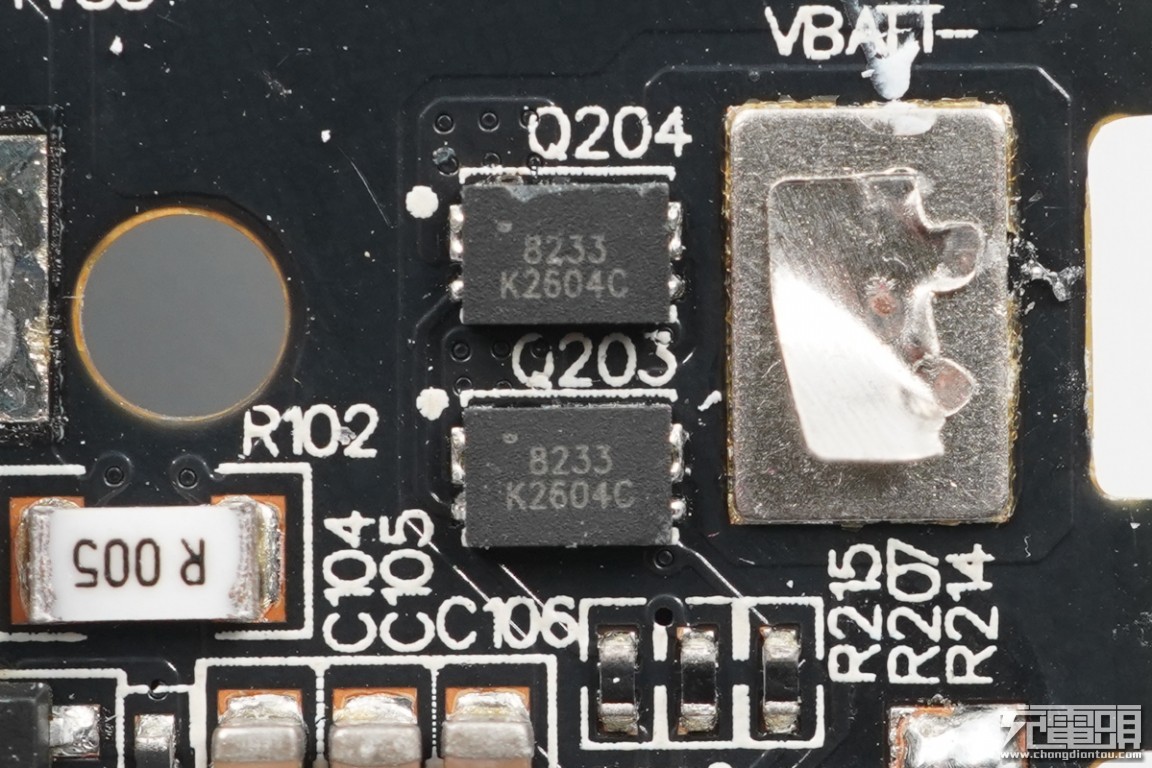

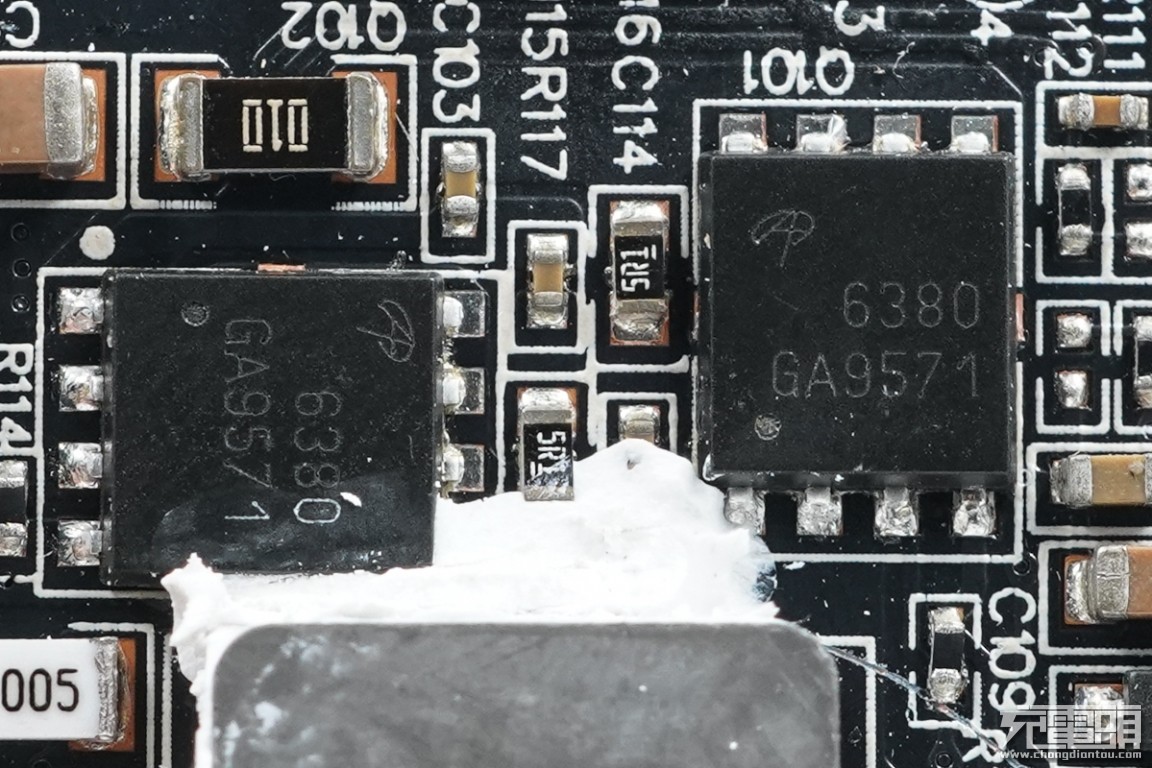

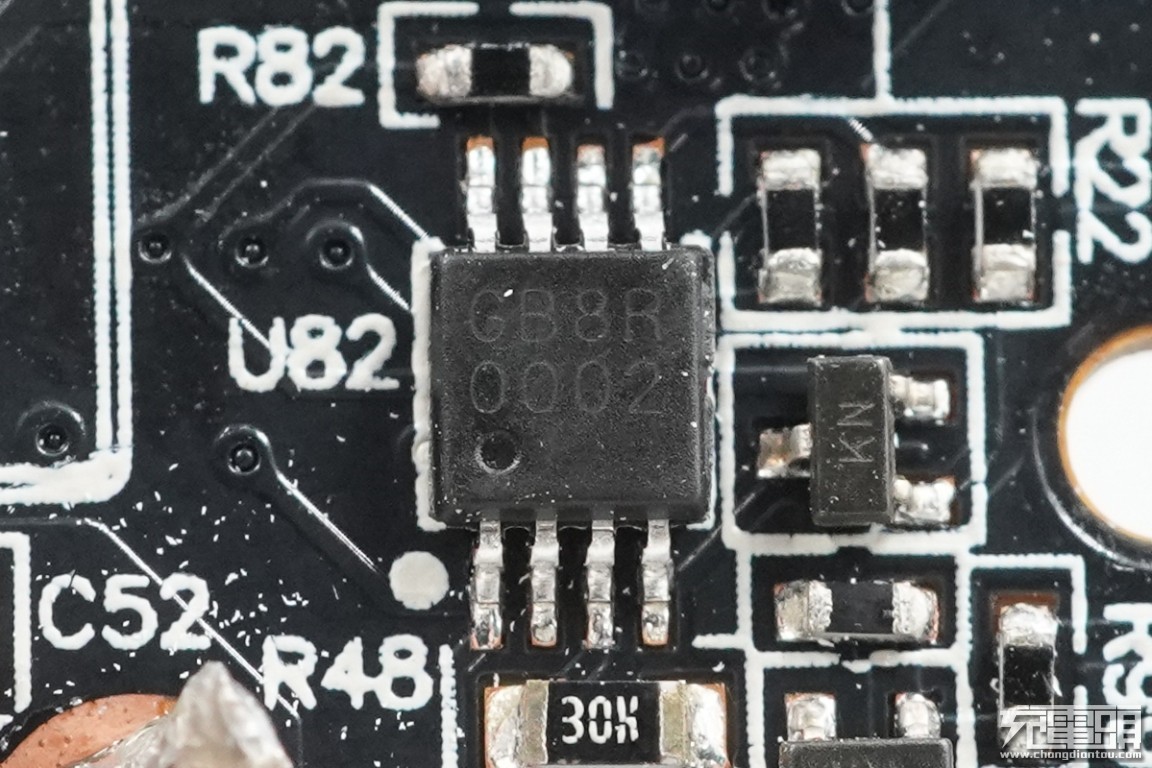

通过对PCB板正背面电路观察发现，小米6700mAh 45W快充二合一充电器布局明了，各元器件整齐有序焊接。充电器采用开关电源宽范围输出，协议控制输出电压的典型架构；移动电源则采用双向升降压芯片进行升降压操作，实现充放电管理。下面我们就从输入端开始一一了解各元器件。

先来看看充电器元器件的信息：

输入端一览，焊接有延时保险丝、两级共模电感、安规电容以及四颗高压滤波电解电容。

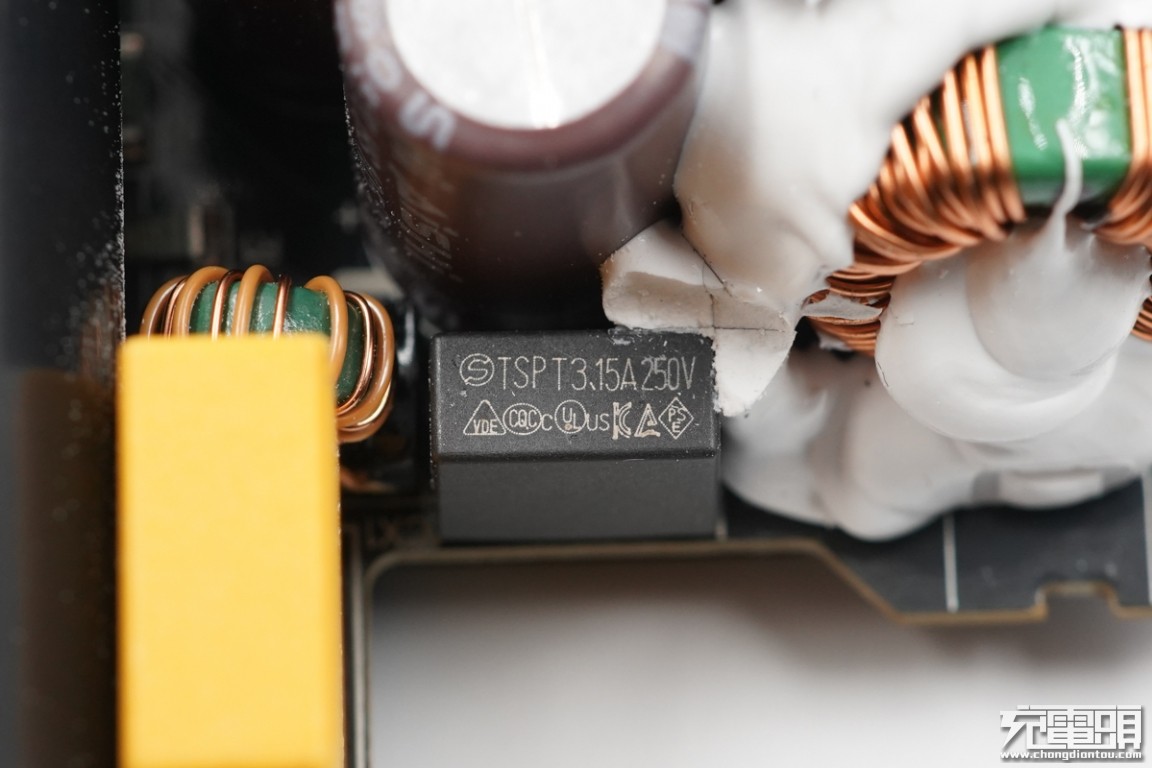

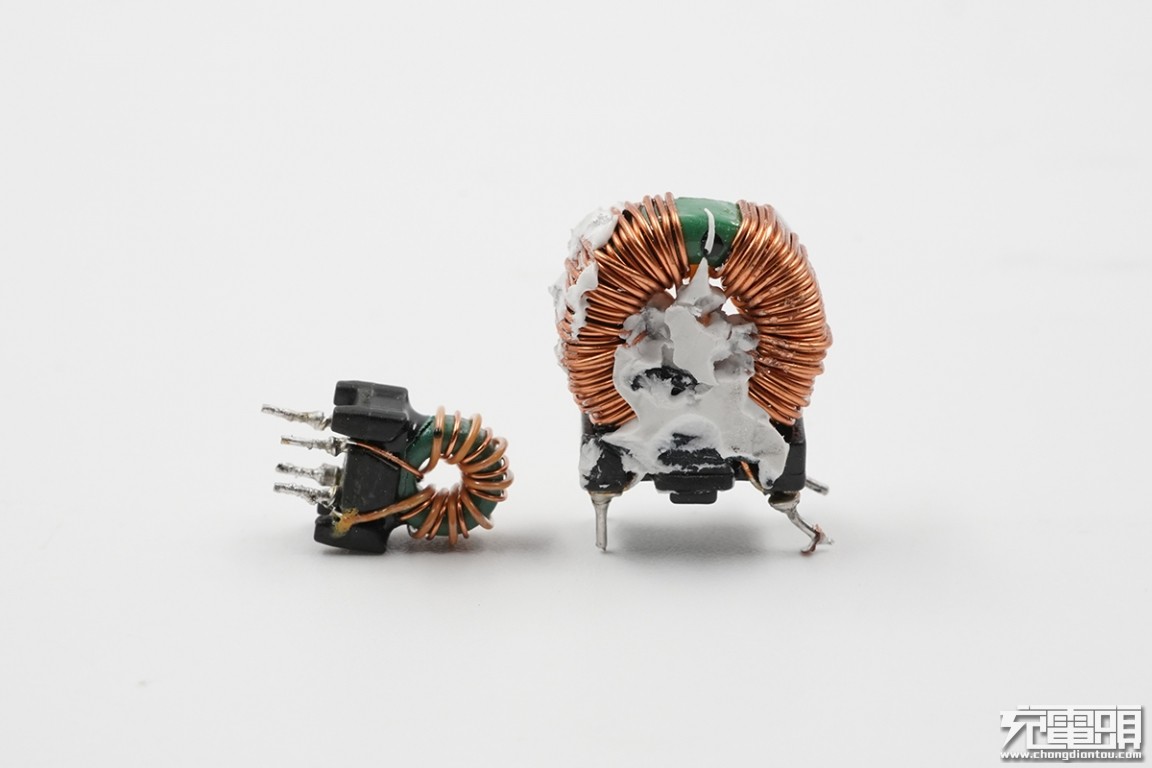

延时保险丝规格为3.15A 250V，两侧的两颗共模电感用于滤除EMI干扰。

两级共模电感特写。

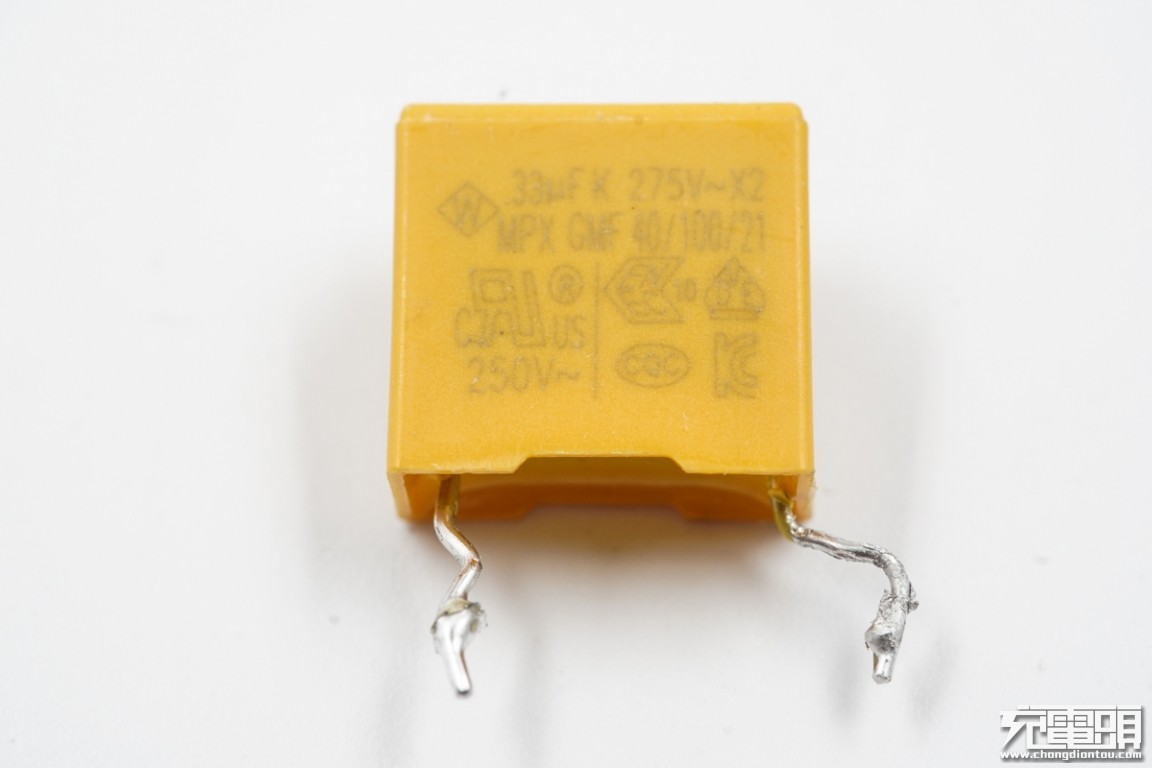

安规X电容容量为0.33μF。

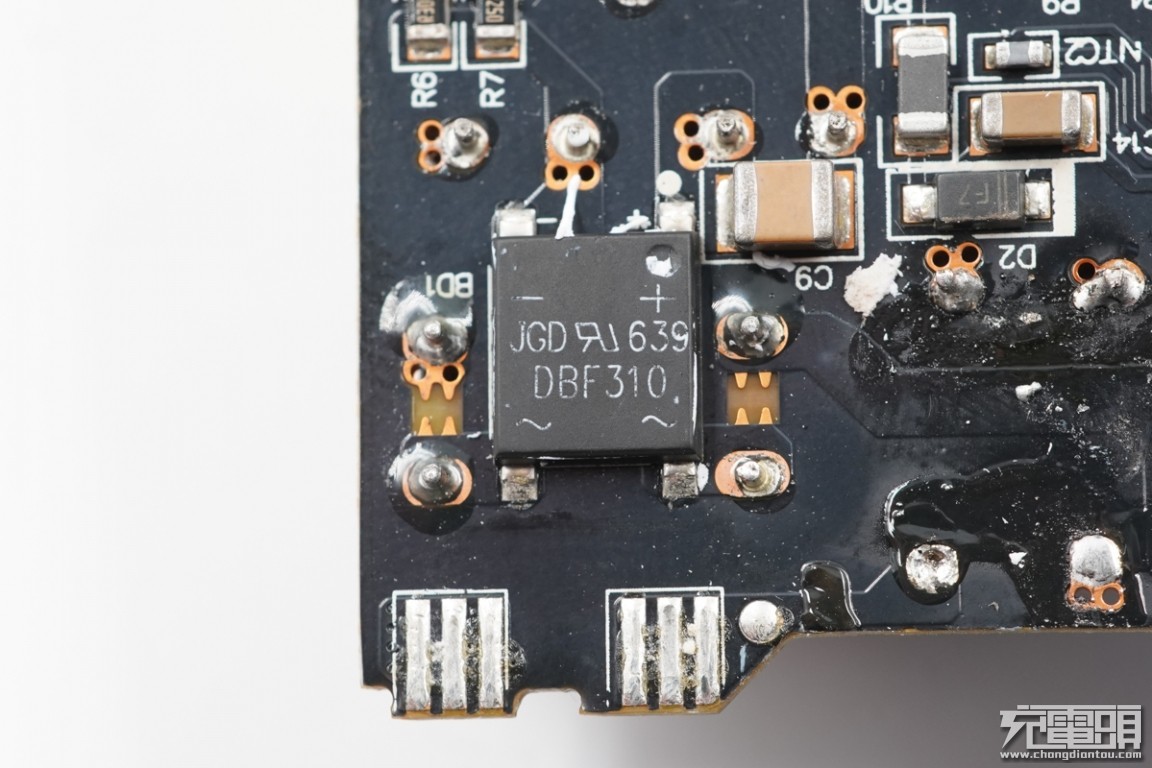

输入端DBF310整流桥特写。

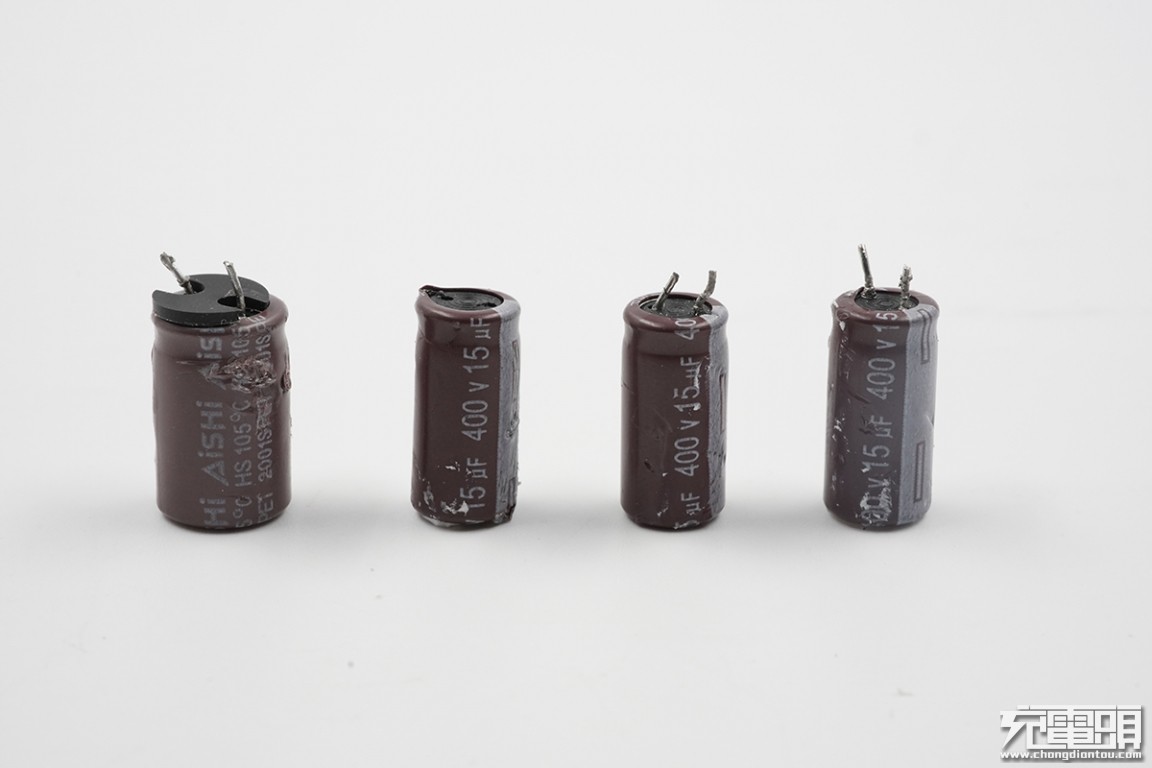

四颗高压滤波电解电容全部是艾华品牌，其中三颗规格为400V 15μF，一颗规格为400V 22μF。

PCB板侧面一览，变压器放置在中间，并且打胶固定。

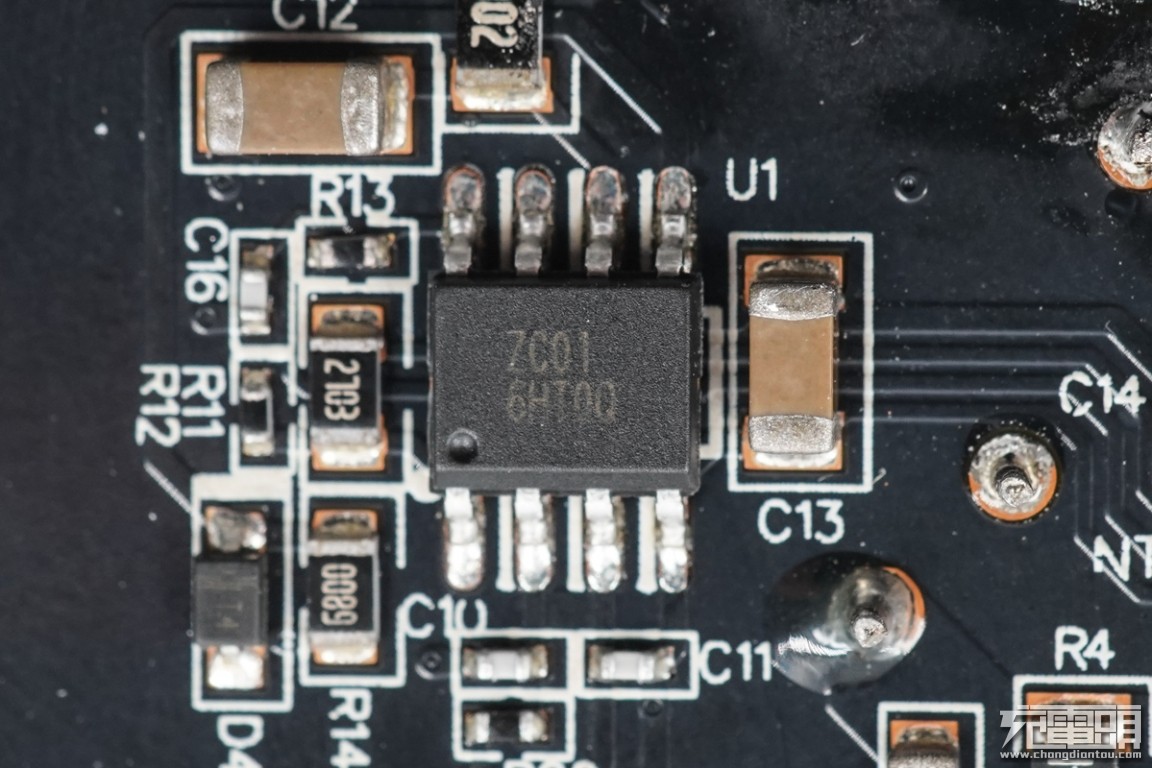

PWM主控芯片特写，定制芯片，丝印ZC01。充电头网了解到，采用该芯片的产品还有小米65W USB PD快充充电器、紫米65W USB PD迷你充电器、紫米65W六位延长线插线板等产品。

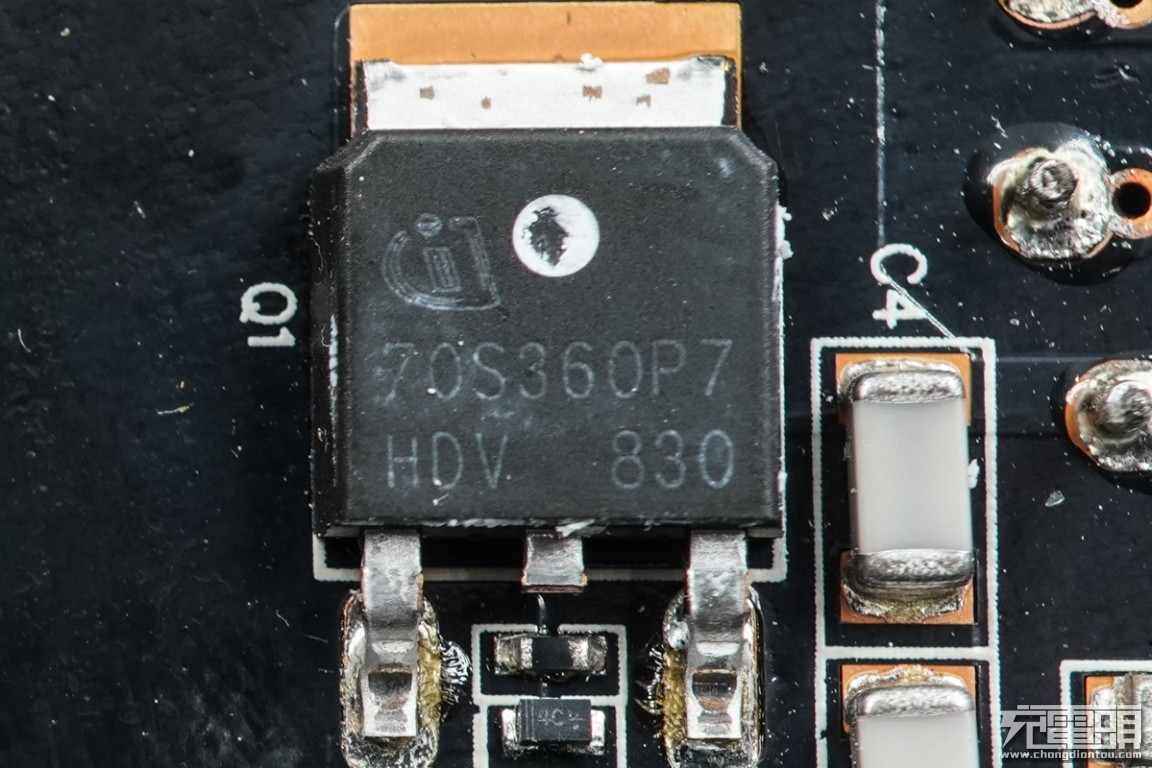

英飞凌高压开关MOS，IPD70R360P7S，耐压700V，导阻0.36Ω。

英飞凌 IPD70R360P7S 详细资料，该MOS在联想thinkplus 45W USB PD充电器PA45中也有采用。

变压器特写，顶部喷码有信息，PQ24磁芯。

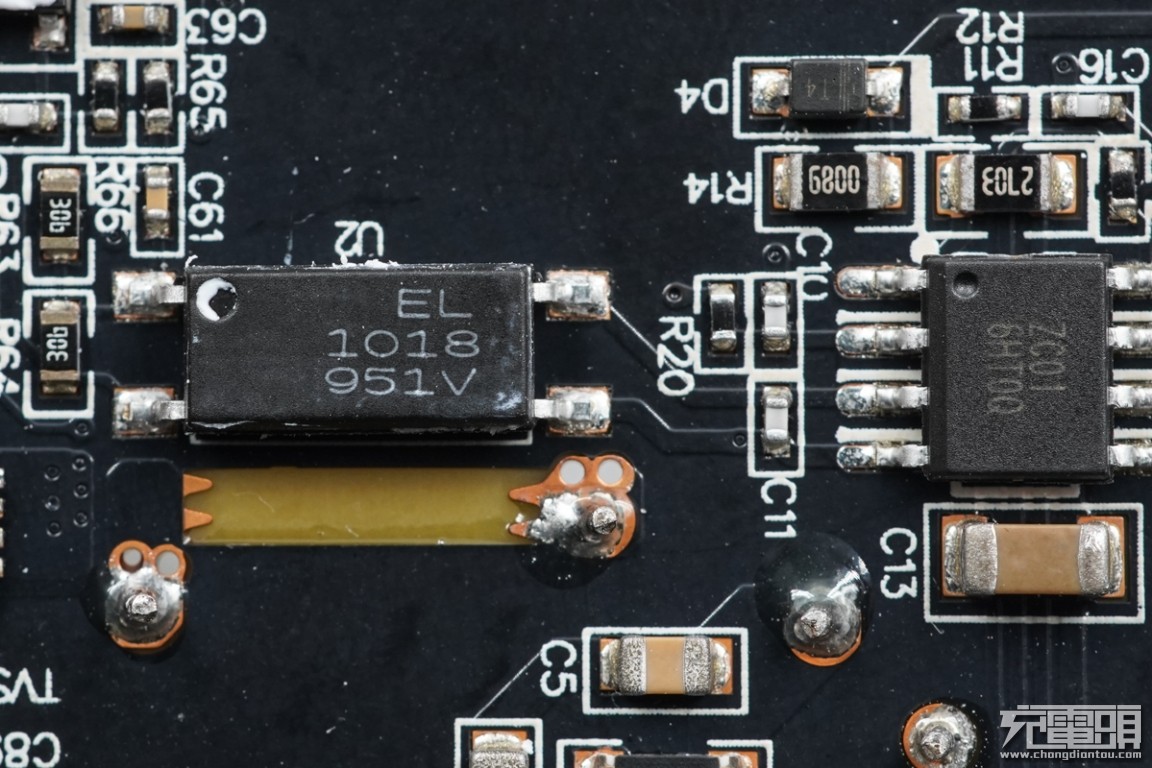

亿光 EL1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

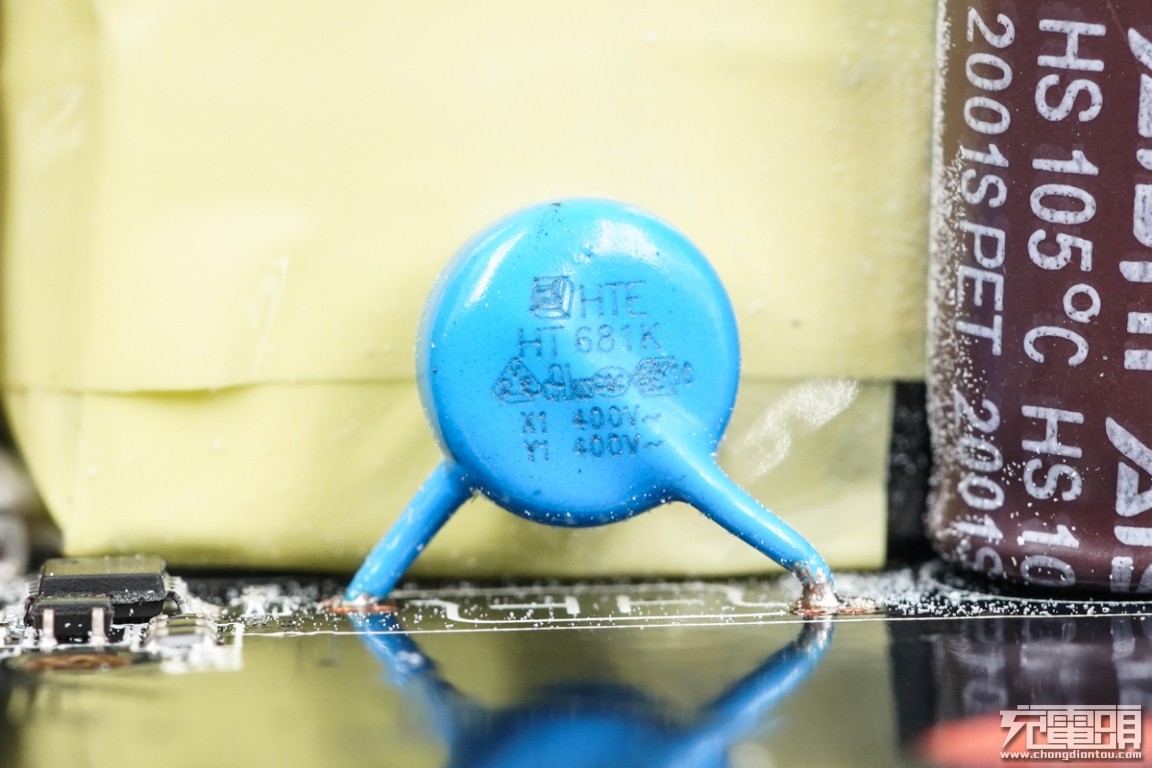

输出抗干扰蓝色Y电容特写。

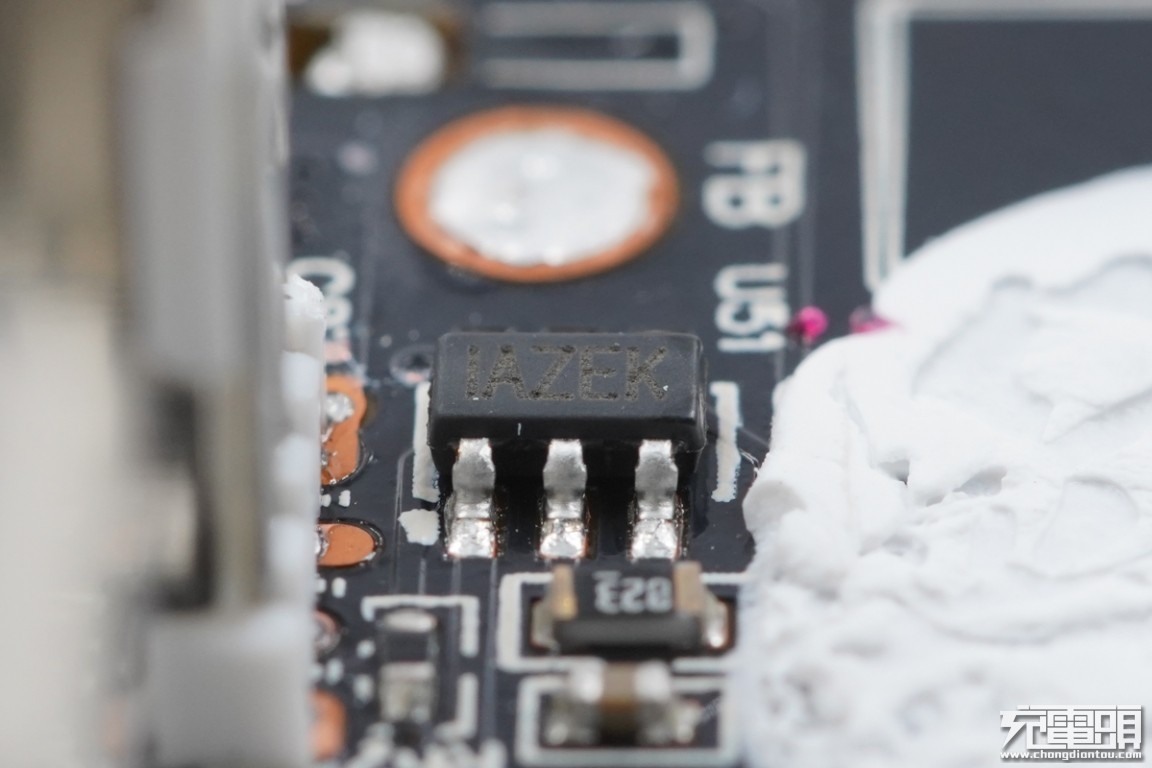

次级同步整流控制器丝印IAZEK，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持多种操作模式。

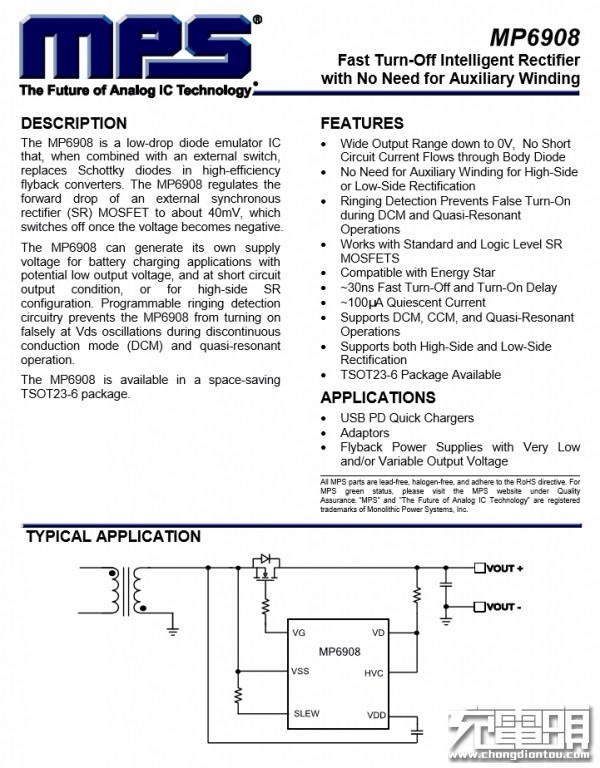

MP6908详细规格参数。

充电头网了解到，采用MP6908的的产品还有小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等多款产品。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

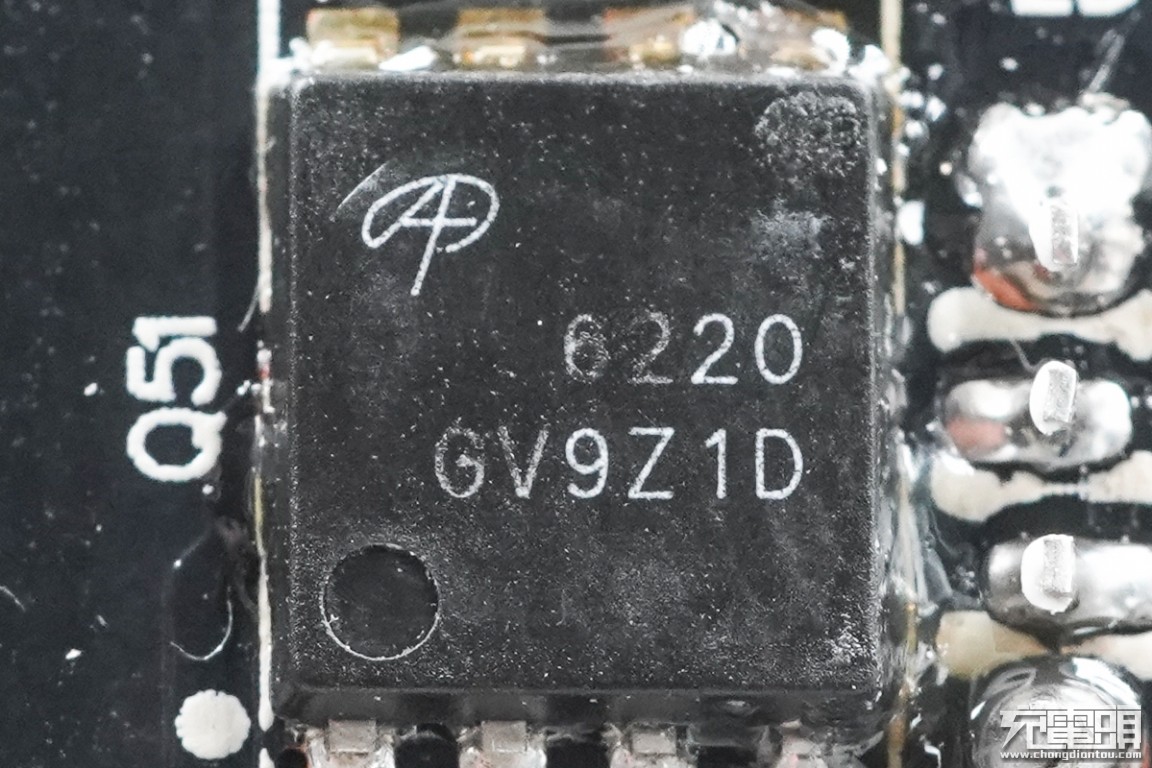

次级同步整流MOS管采用美国万代AOS AON6220，NMOS，耐压100V。

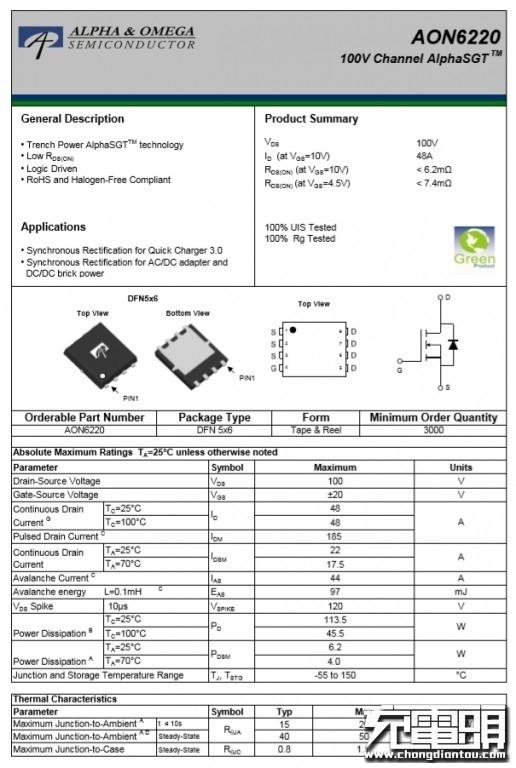

万代AON6220详细参数资料。

PSB板输出端一览，两个母座垂直焊接，其中USB-C母座还外套塑壳和钢套进行加固，电池组有热敏电阻检测温度。

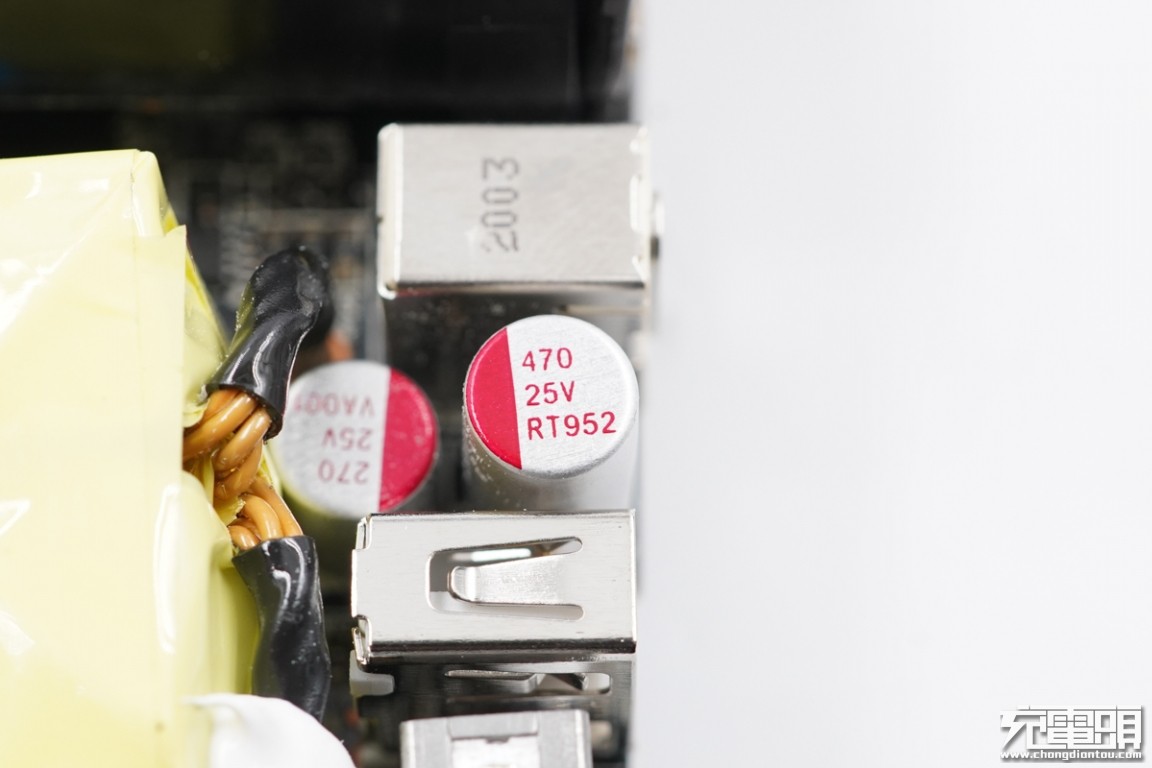

输出滤波固态电容规格为25V 470μF。

另一颗规格为25V 270μF。

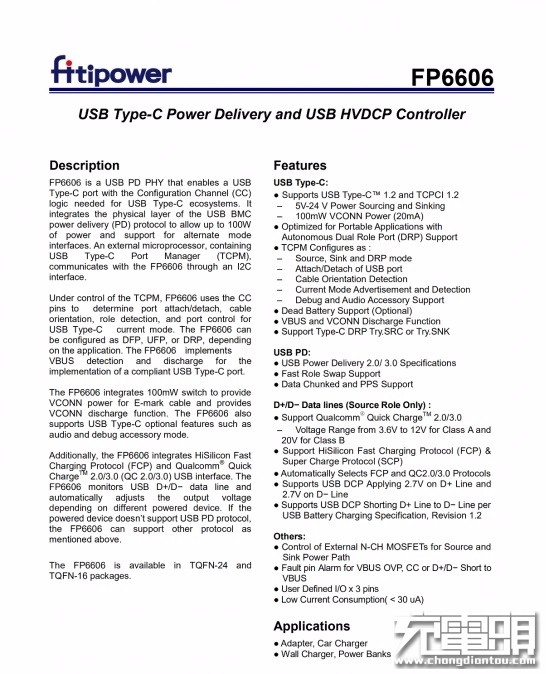

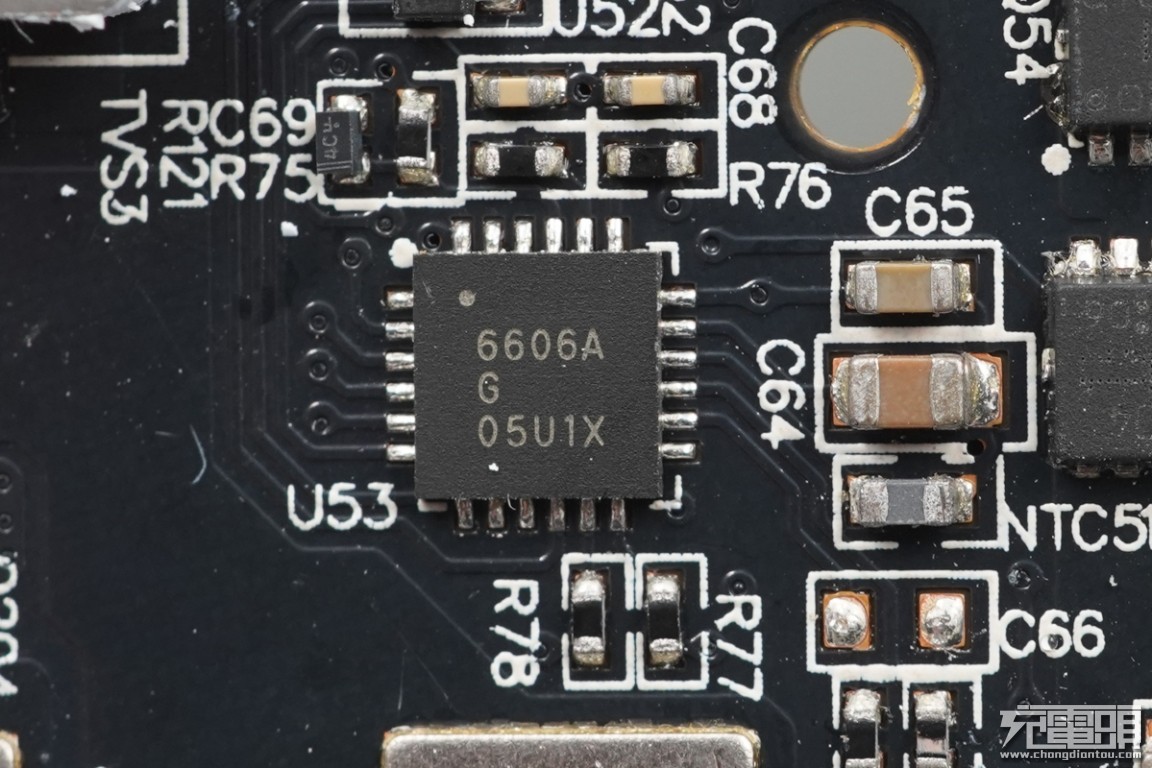

天钰FP6606，支持A+C双口输出，当双口同时插入时，输出降低为5V。这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

天钰 FP6606 详细资料。

据充电头网了解，天钰的快充协议芯片此前已被小米50W 超级闪充移动电源、紫米10000mAh USB PD快充移动电源、努比亚红魔10000mAh电竞移动电源、小米45W USB PD移动电源3高配版、紫米首款MFi认证无线充移动电源、IDMIX 1A1C 18W PD快充充电器等多款快充产品采用，性能获得客户广泛认可。

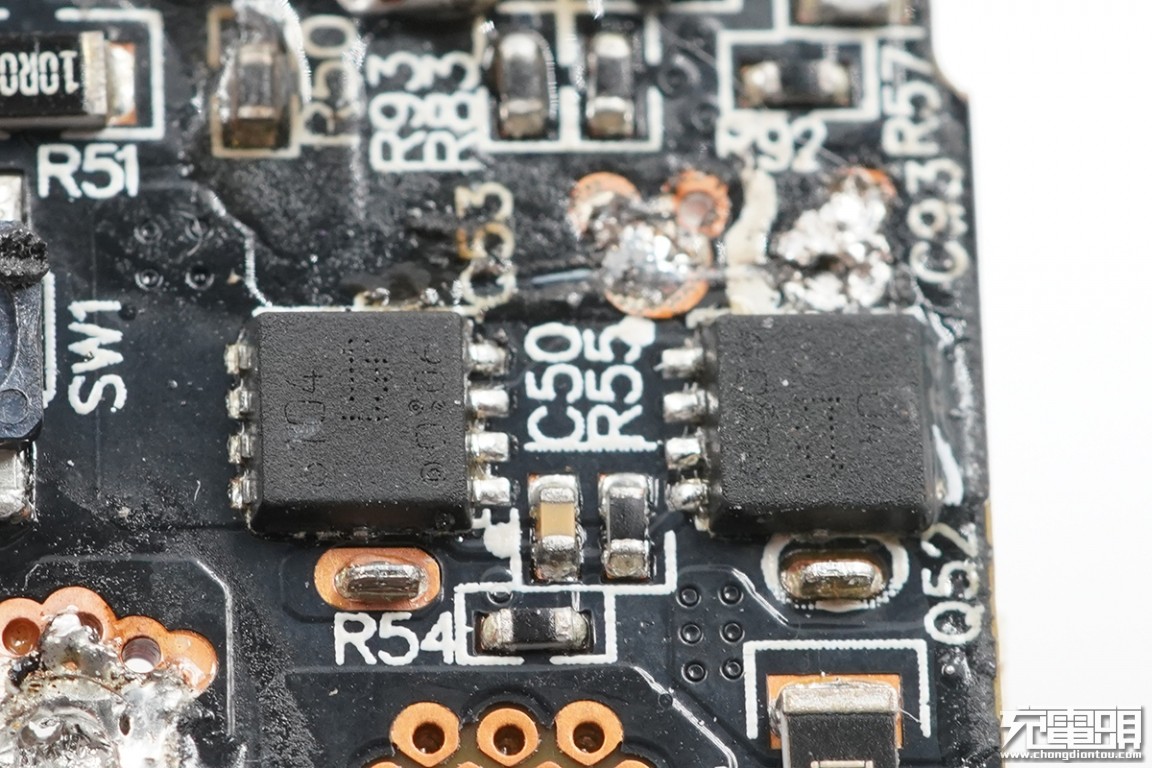

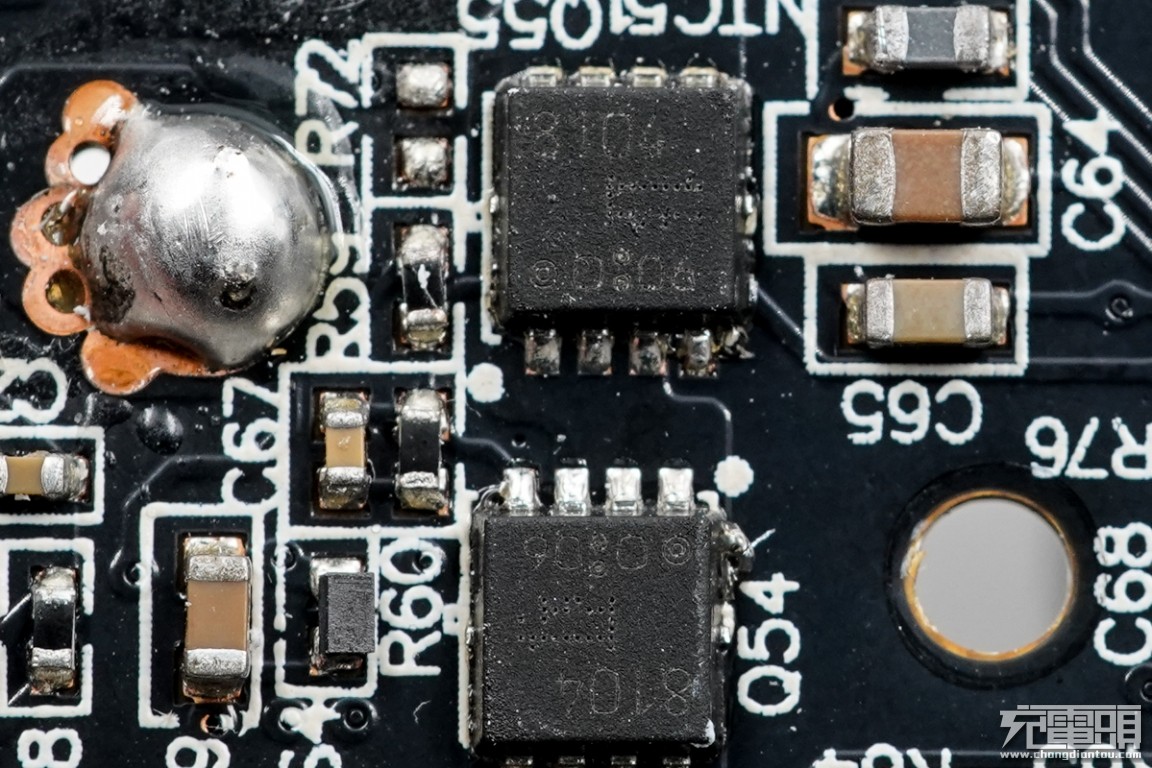

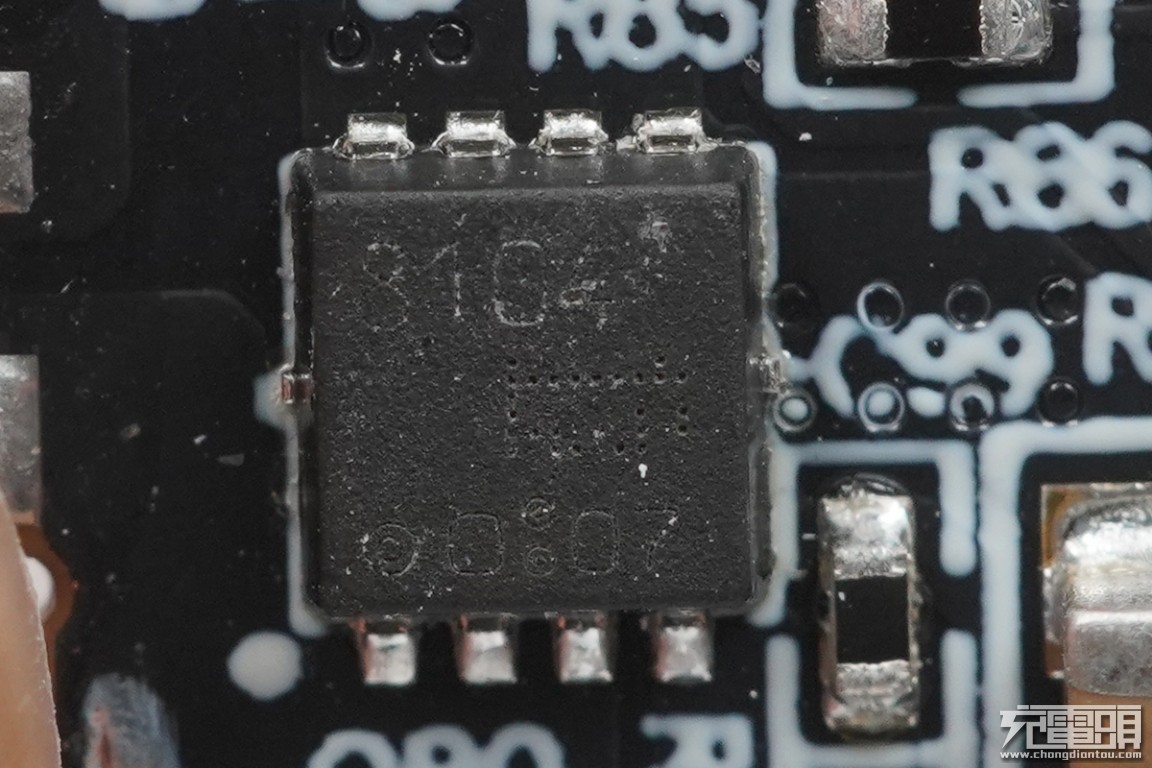

两颗东芝TPCC8104 MOS管，作为USB-C接口的切换开关，对置串联防止倒灌。

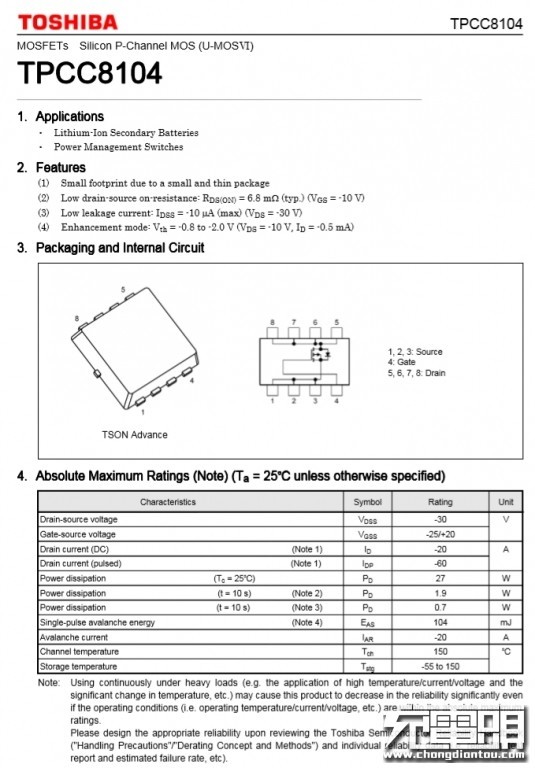

东芝TPCC8104 详细资料。

另外两颗东芝TPCC8104 MOS管用于USB-A口切换。

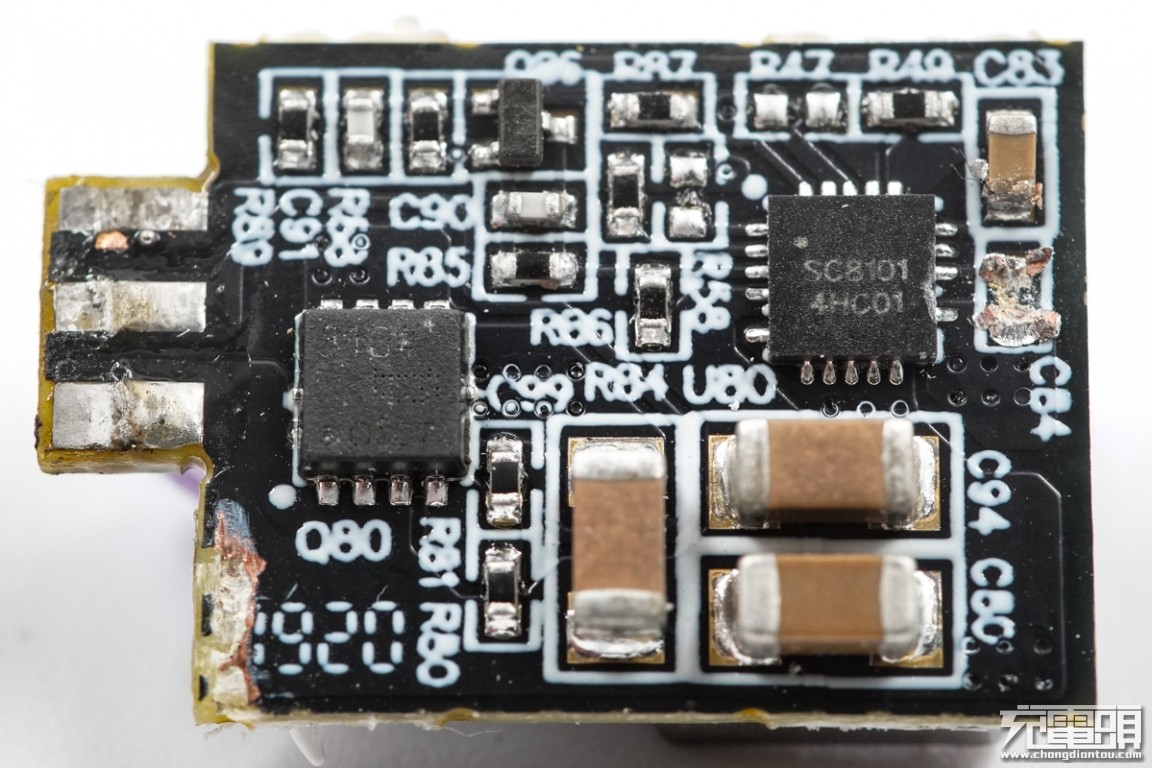

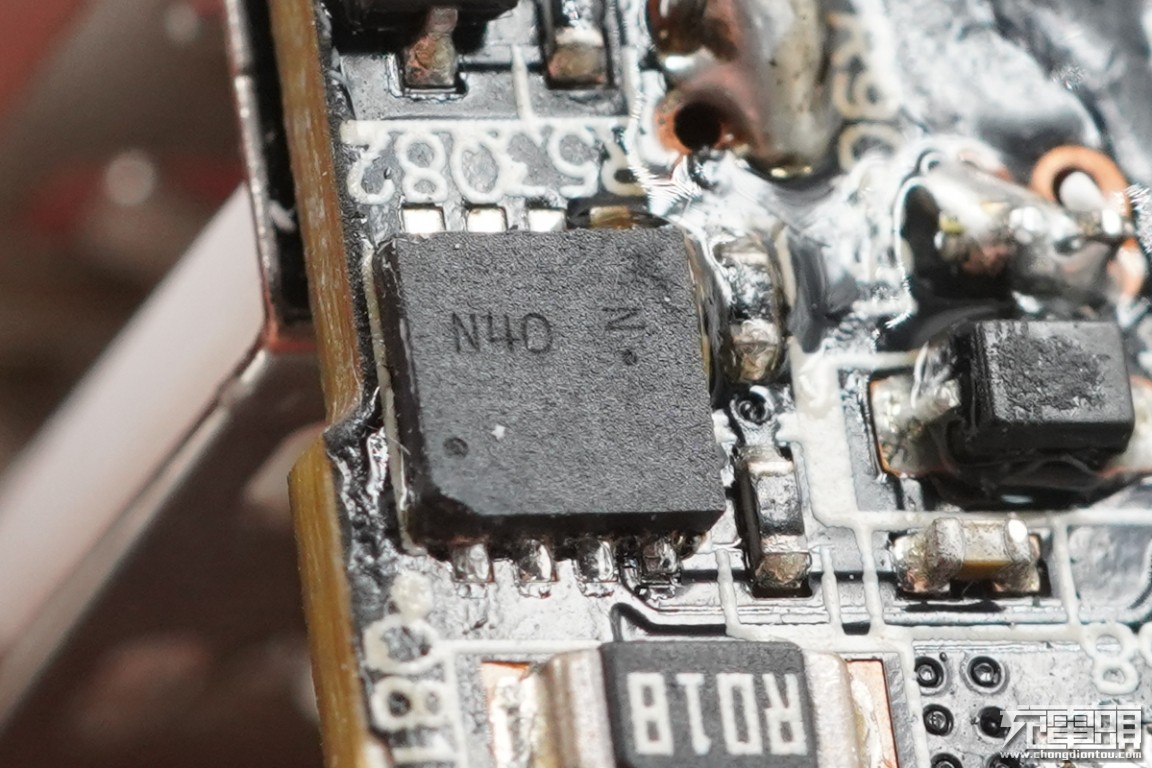

降压小板上是同步整流降压转换器和MOS。

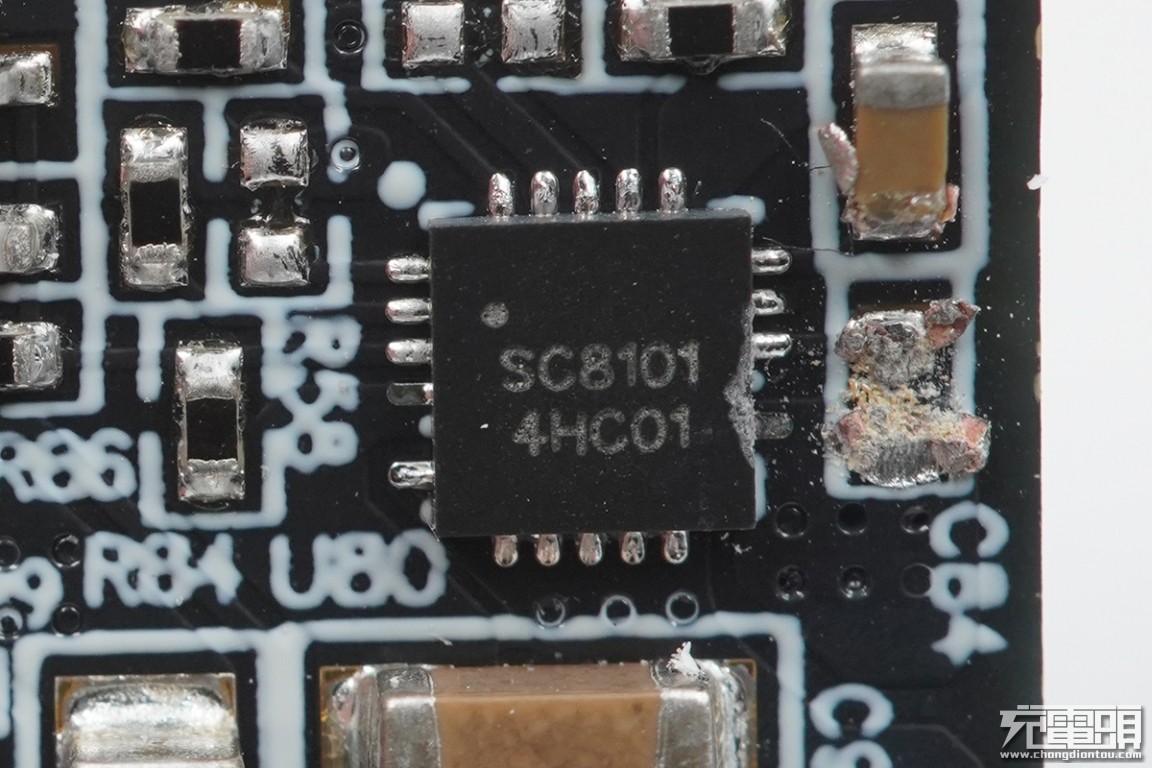

同步整流降压转换器采用南芯SC8101，输入电压从5V到32V不等。通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。它还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。

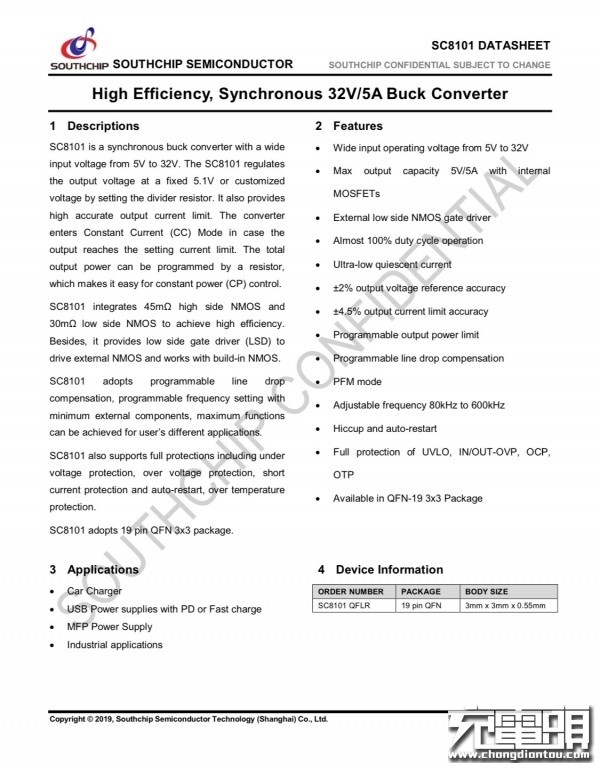

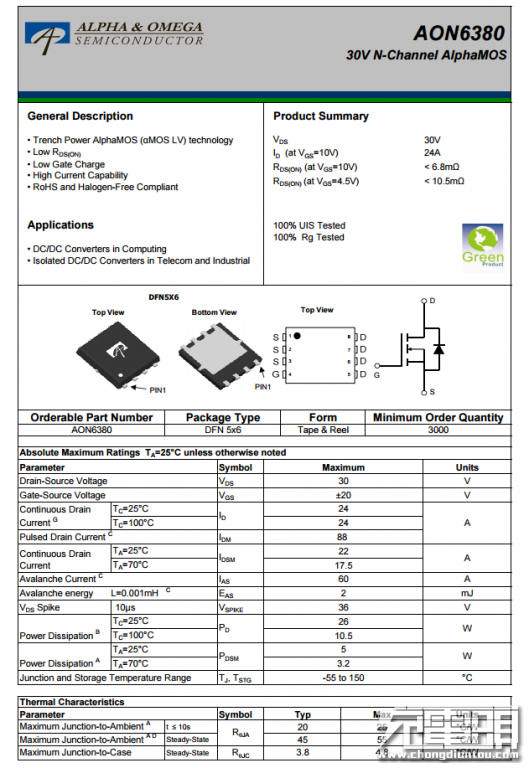

南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外，它还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作。采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能，南芯SC8101采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。

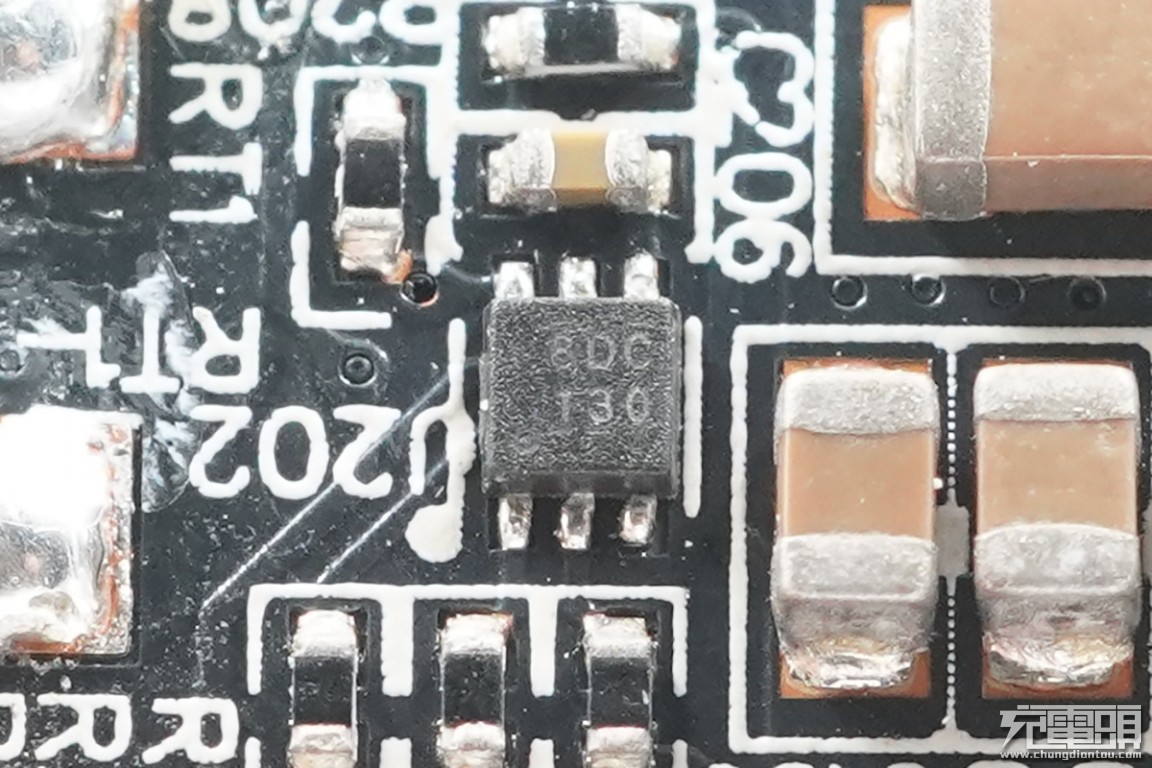

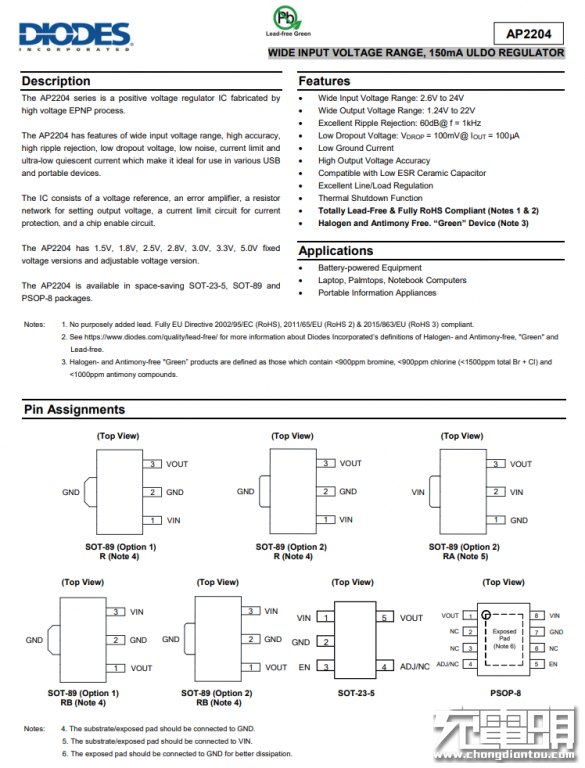

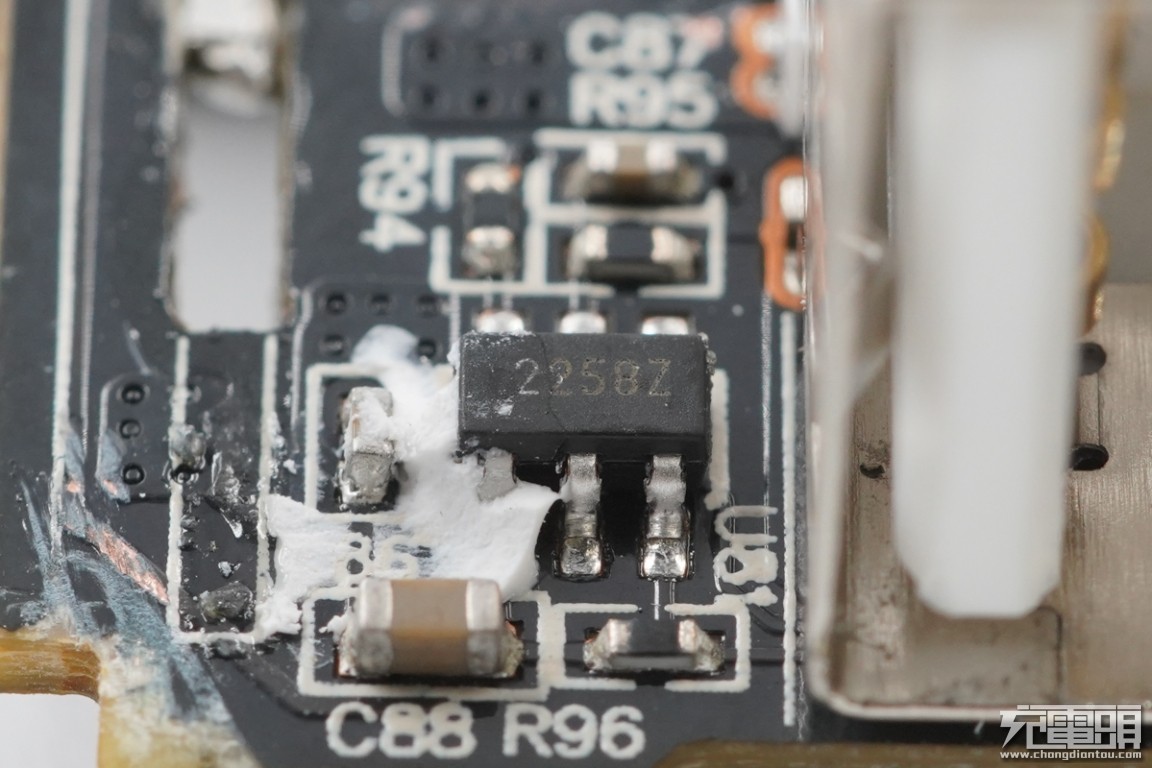

充电头网了解到，南芯SC8101此前已被华为P40手机保护壳采用，此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。
