拆解报告：OPPO新款65W超级闪充氮化镓充电器VCA7JCCH

一、OPPO 65W氮化镓充电器外观

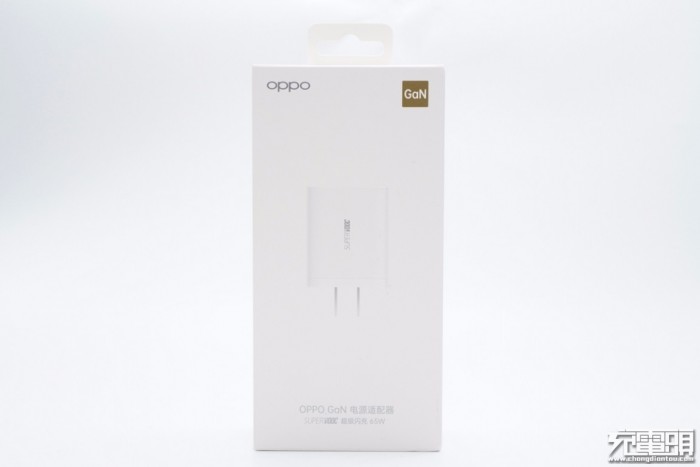

包装盒正面上方是OPPO品牌和GaN标识，中间印有充电器外观图，下方是产品名称。

背面印有产品特性描述以及参数贴纸。

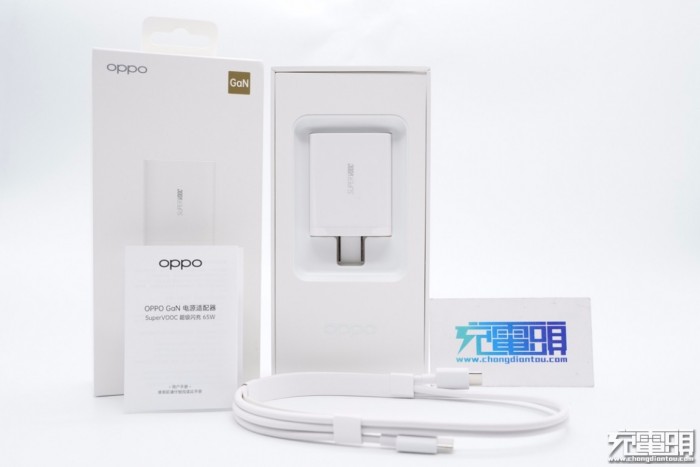

打开包装，内含充电器、CC数据线和使用说明书。

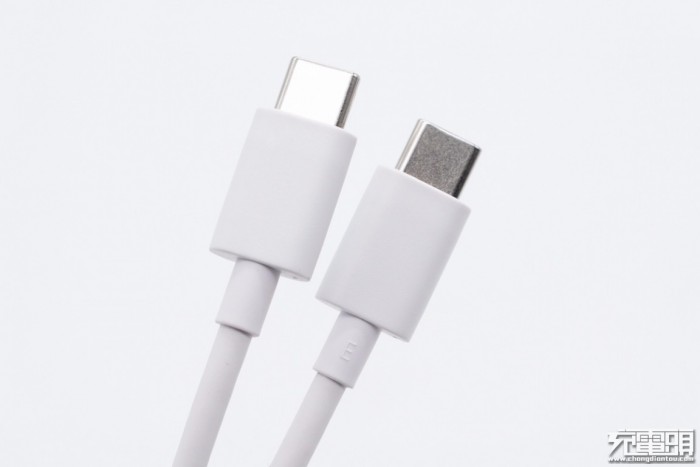

附带的线缆两端做了抗弯折处理，线头塑料壳磨砂方便插拔。

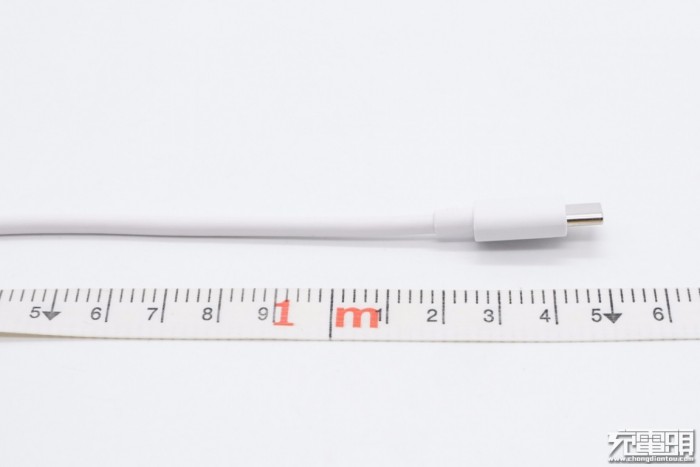

线缆总长度约105cm。

使用ChargerLAB POWER-Z KM001C检测发现，该线缆带有E-Marker芯片，电力传输能力为20V 5A，数据传输能力为USB 2.0。

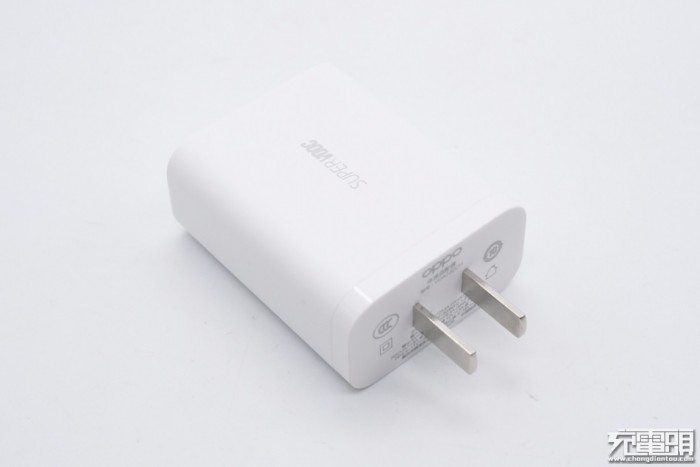

OPPO新款65W氮化镓充电器采用直板造型设计，机身扁平，腰身主体磨砂处理，各面之间过渡圆润。

靠近输入端的小部分区域亮面设计。

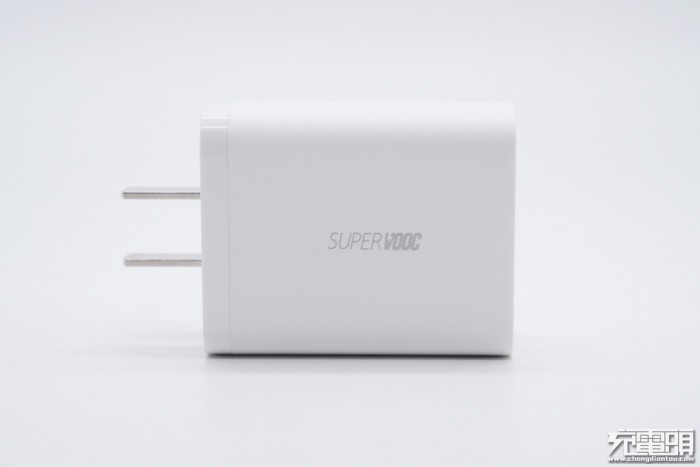

机身正面中心设有“SUPERVOOC”闪充标识。

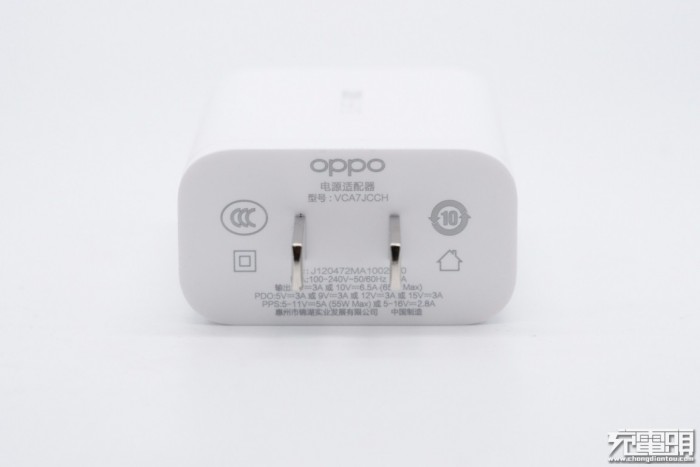

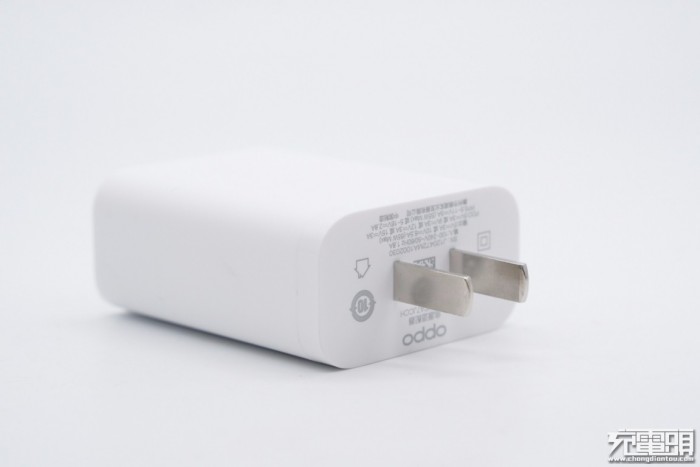

输入端外壳上标注有充电器参数信息

型号：VCA7JCCH

输入：100-240V~50/60HZ 1.8A

输出：5V3A、10V6.5A（65W MAX）

PDO：5V3A、9V3A、12V3A、15V3A

PPS：5-11V5A（55W MAX）或5-16V2.8A

制造商：惠州市锦湖实业发展有限公司

委托方：OPPO广东移动通信有限公司

产品已经通过了3C认证。

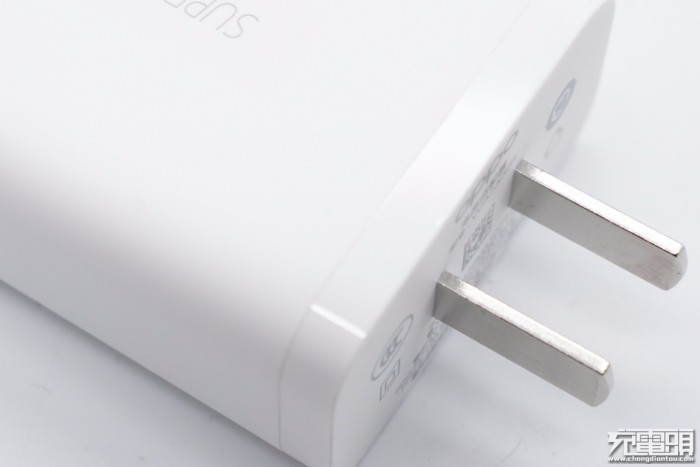

配备的是固定式国标插脚。

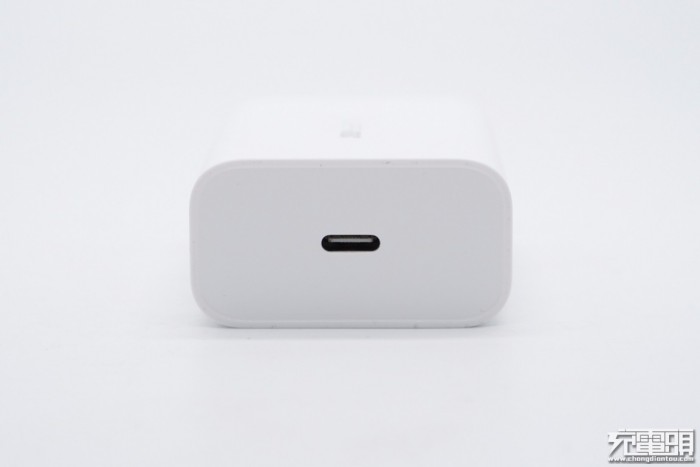

输出顶面亮面设计，USB-C口设在中心，白色胶芯。

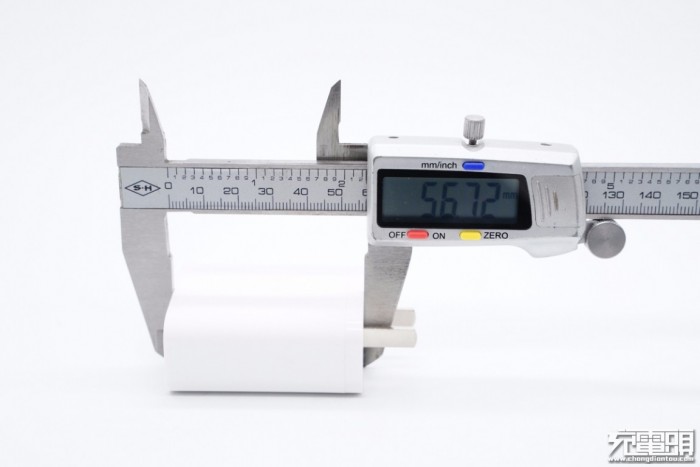

使用游标卡尺实测充电器机身长度为56.72mm。

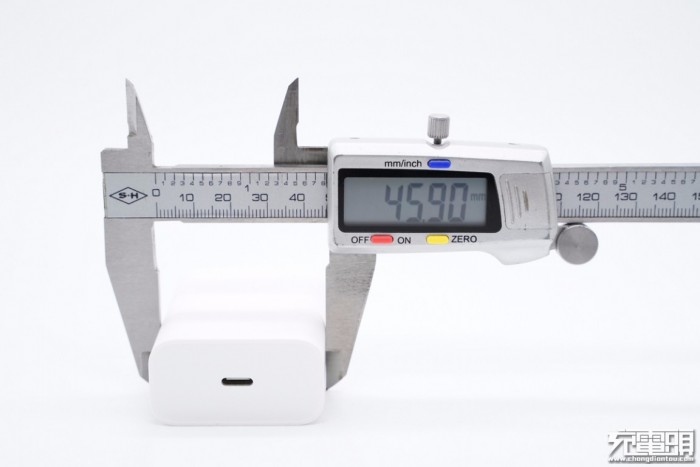

宽度为45.9mm。

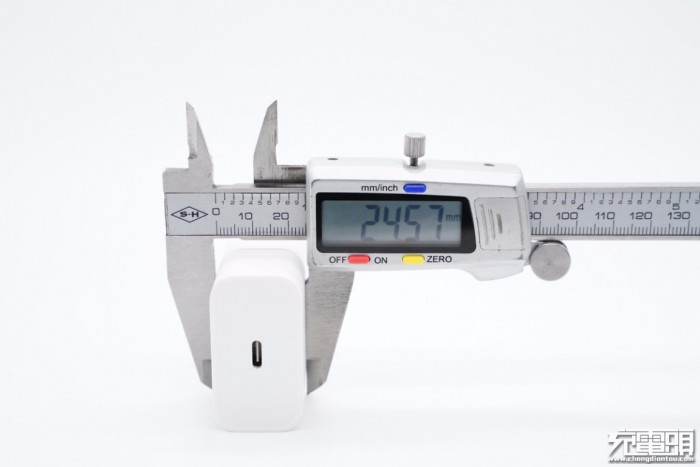

厚度为24.57mm。通过充电器三维可算出体积为63.97cm³，功率密度达到1.02W/cm³。

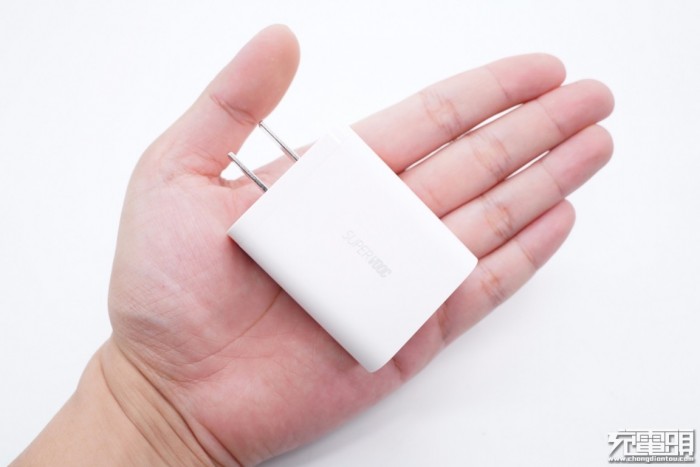

充电器拿在手上的直观感受。

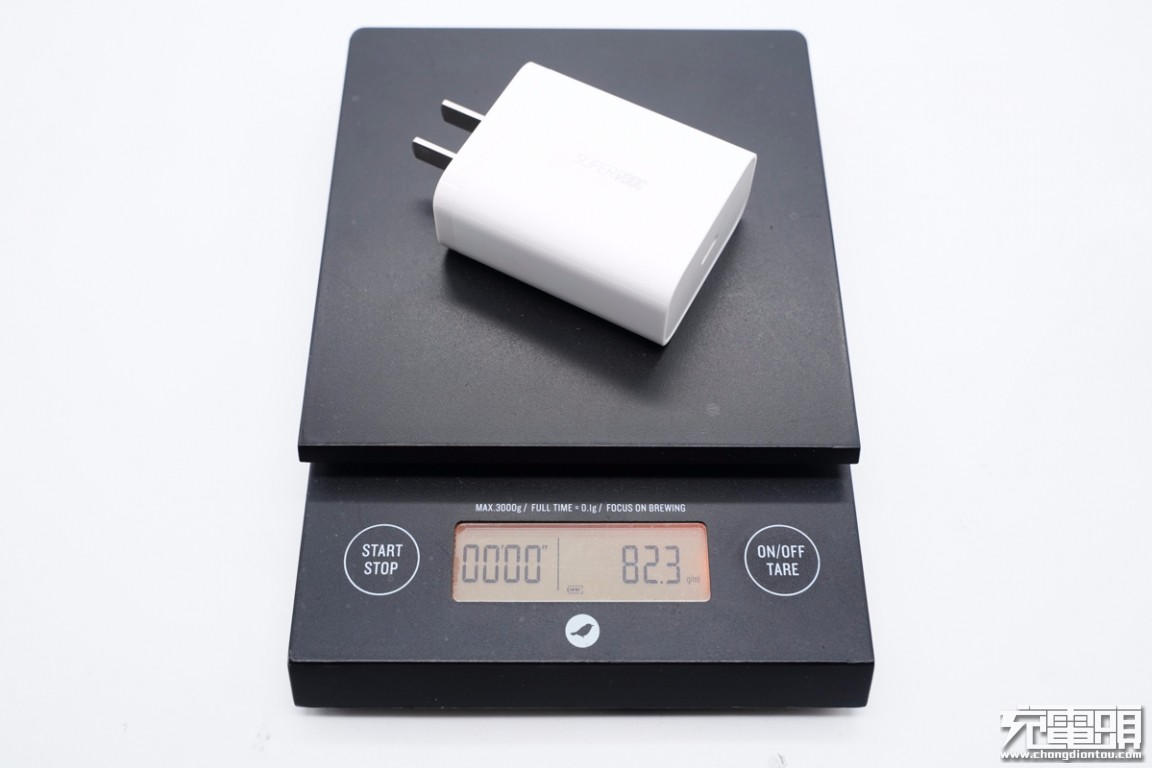

净重约为82g。

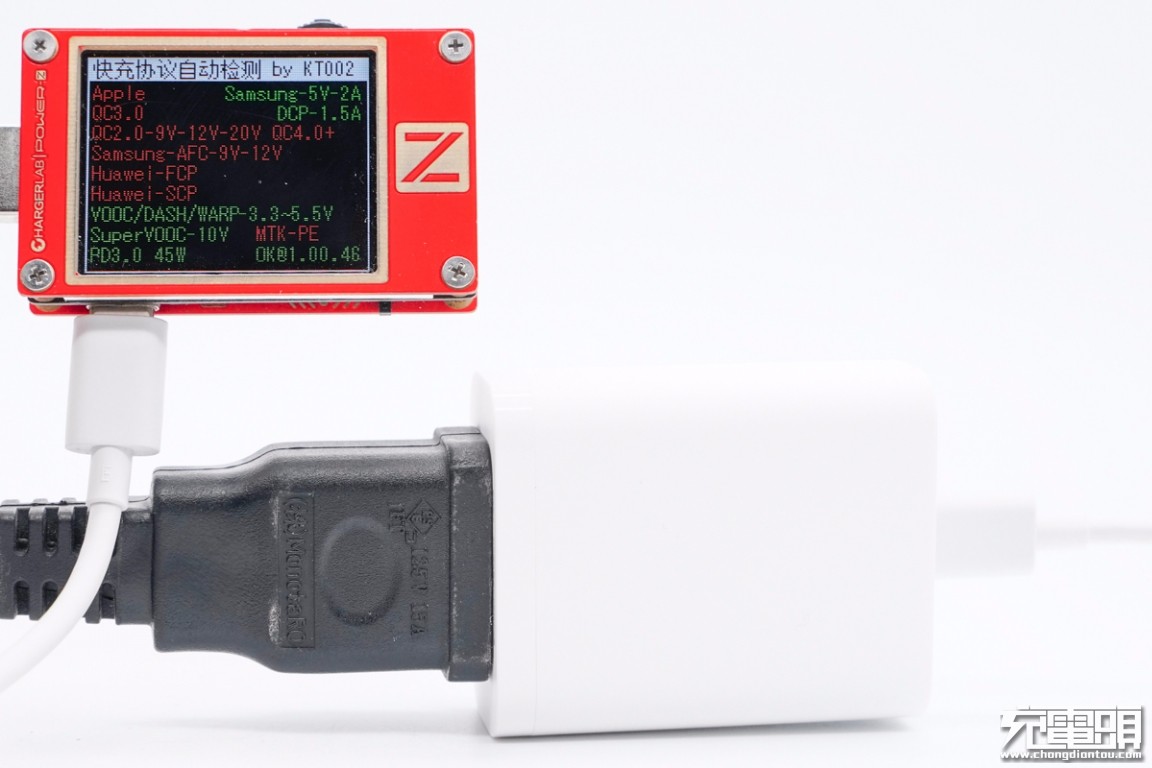

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Samsung 5V2A、DCP协议，以及VOOC/DASH/WARP、SuperVOOC、PD3.0快充协议。

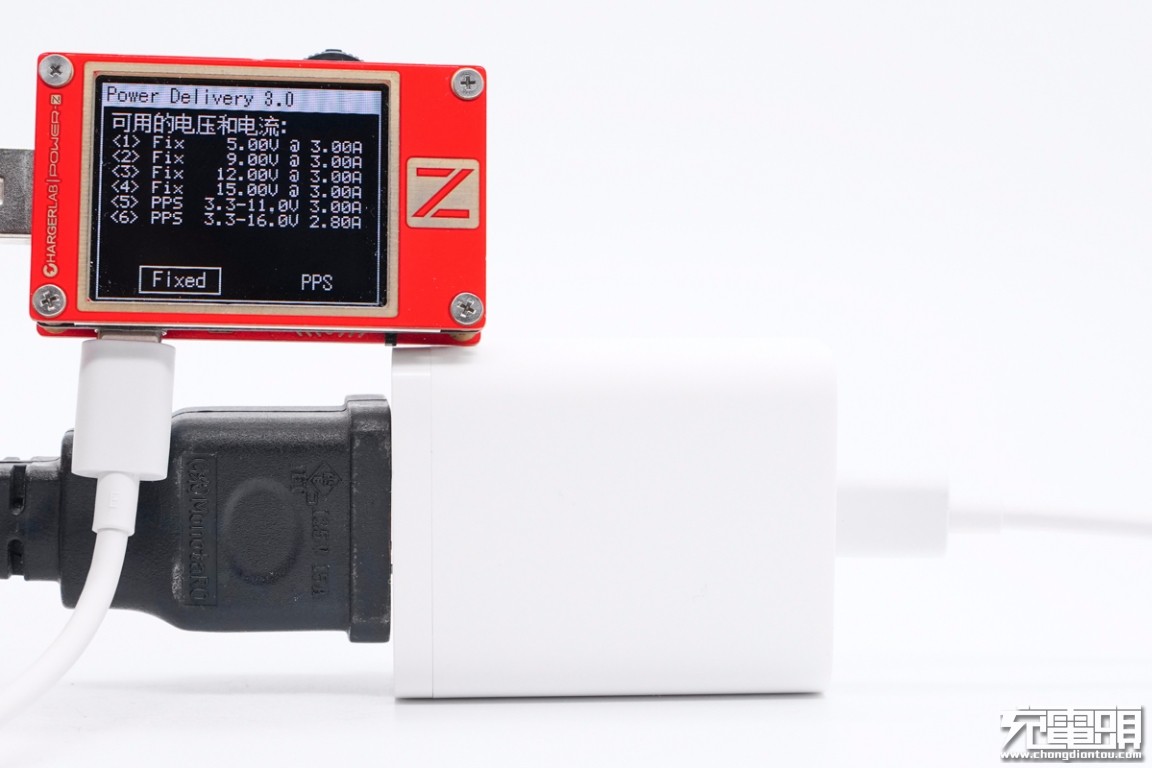

此外PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A四组固定电压档位，以及3.3-11V3A和3.3-16V2.8A一组PPS电压档位。

二、OPPO 65W氮化镓充电器拆解

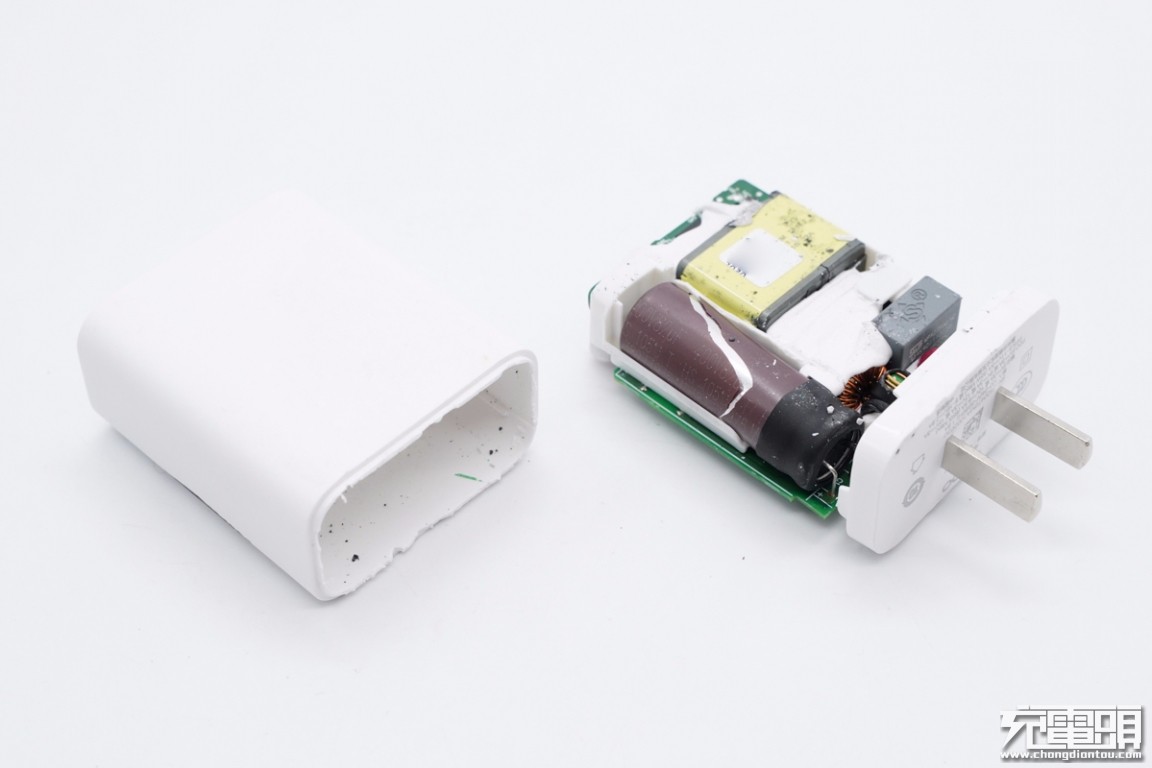

将输入端外壳拆开取出PCB板。

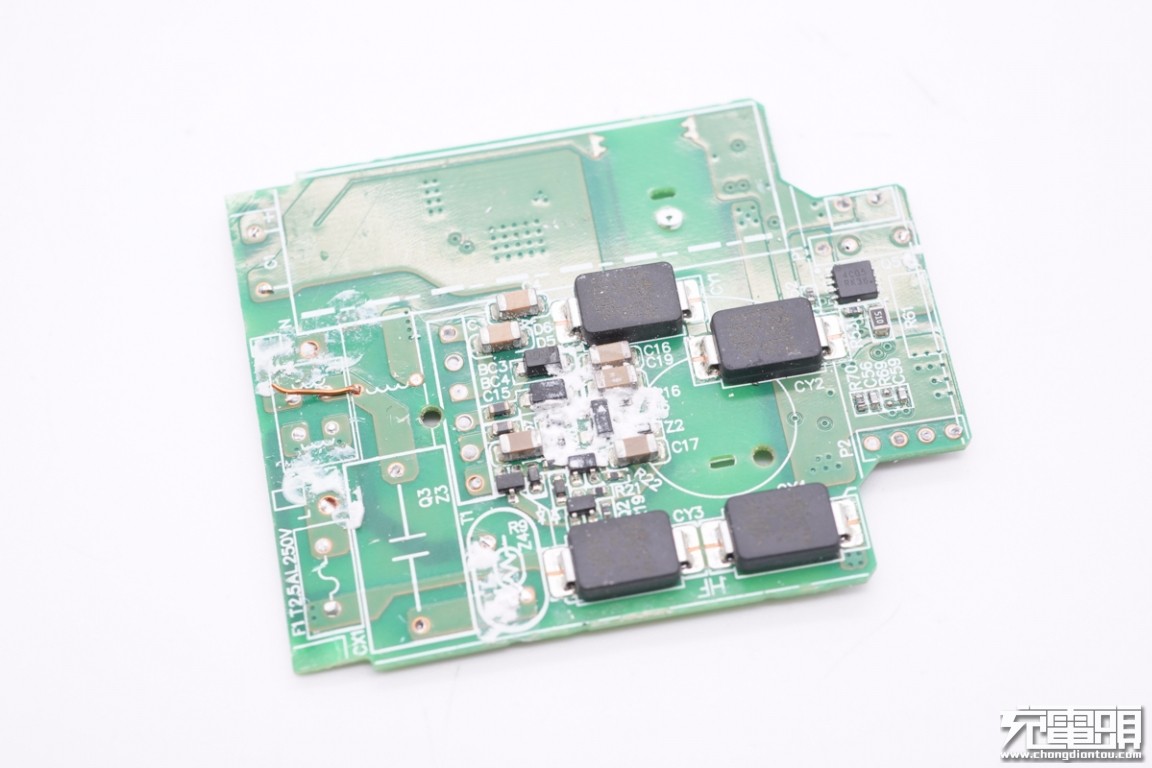

![]() PCB板正面一览，元器件布局紧凑有序，同时还打胶处理，变压器两侧设有隔离板。

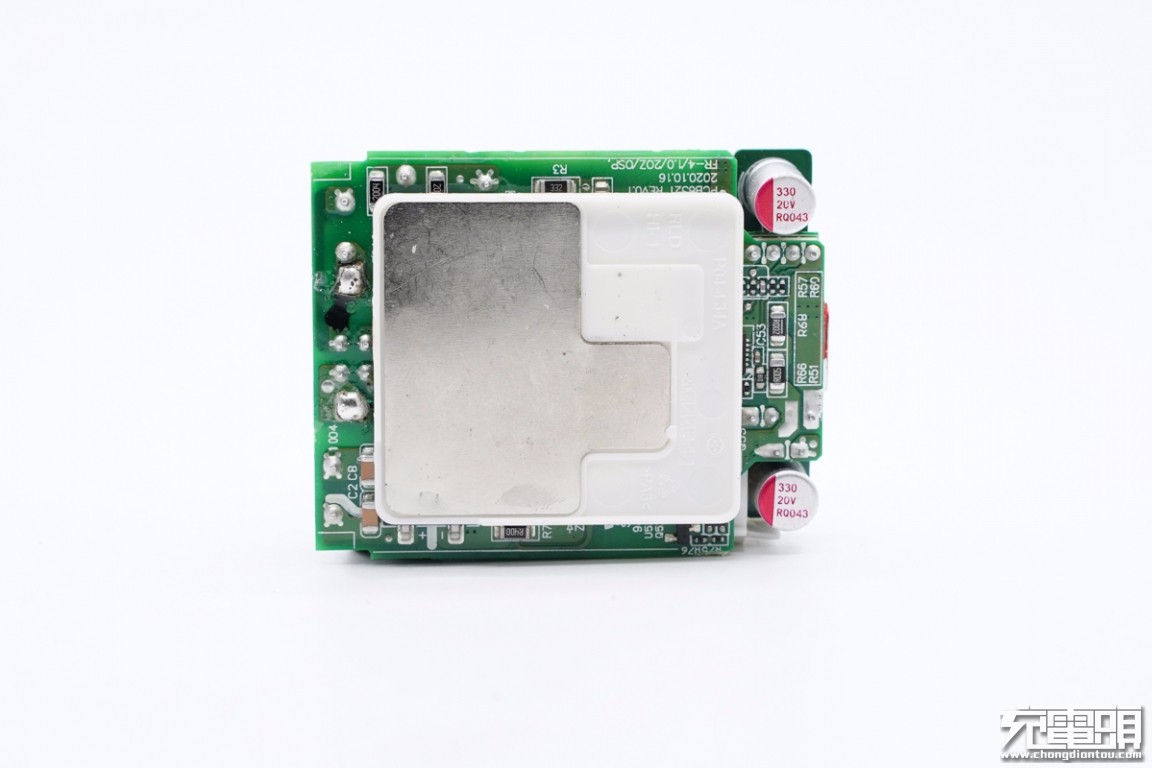

PCB板背面一览，覆盖有隔离板和散热片。

主板背面设有整流桥、主控芯片、氮化镓功率芯片、光耦和协议芯片，初次级分界明显，此外对应两颗固态电容处镂空设计，进一步降低机身厚度。

通过对PCB板电路观察发现，OPPO新款65W氮化镓充电器采用开关电源宽范围输出，再由PD协议芯片通过光耦控制输出电压的架构。下面就由输入端开始一一了解各元器件信息。

PCB板输入端一览，可以看到有保险丝、X电容、共模电感和滤波电感等器件。

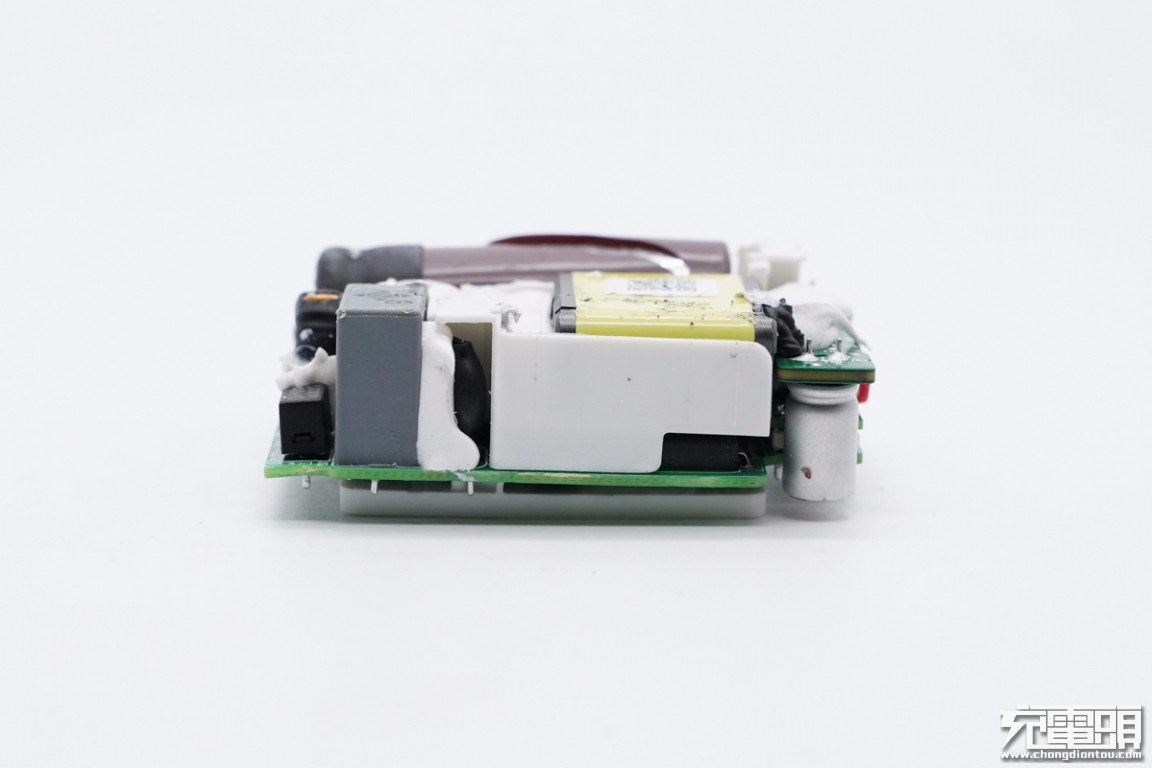

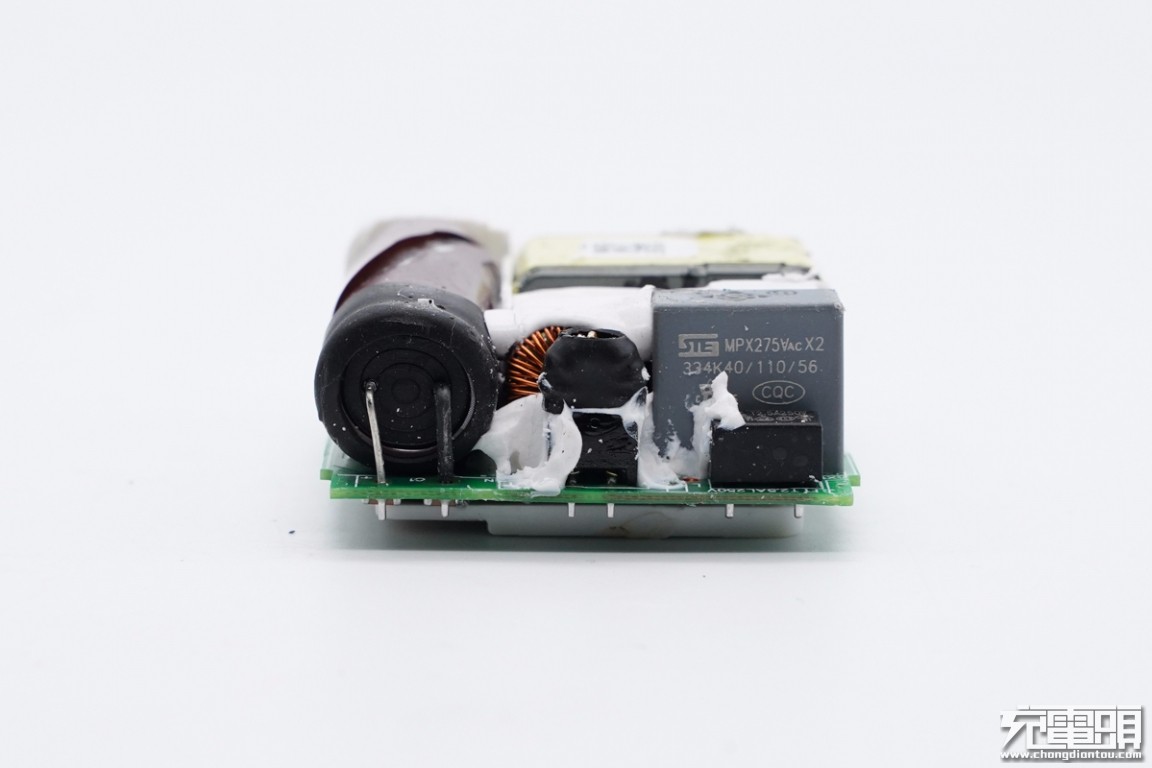

PCB板侧面一览，在安规X电容和塑料壳之间还有一颗NTC浪涌抑制电阻，塑料壳用于支撑隔离变压器。

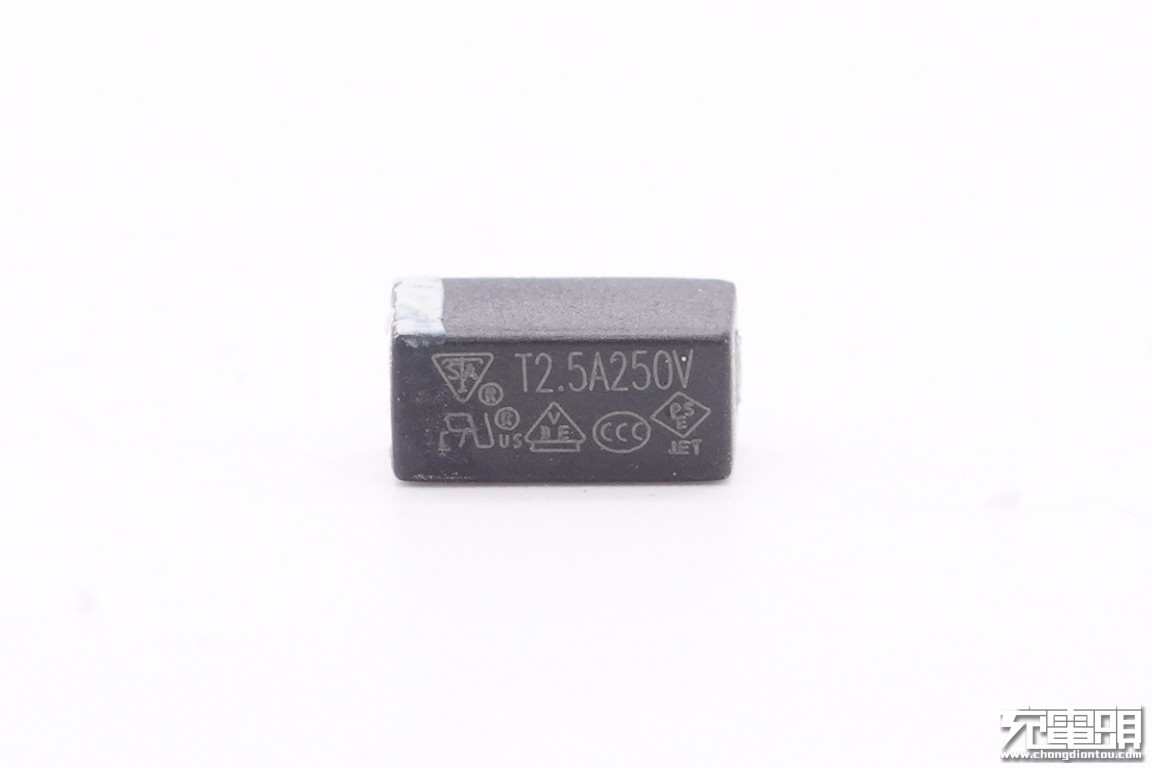

延时保险丝特写，规格为2.5A 250V。

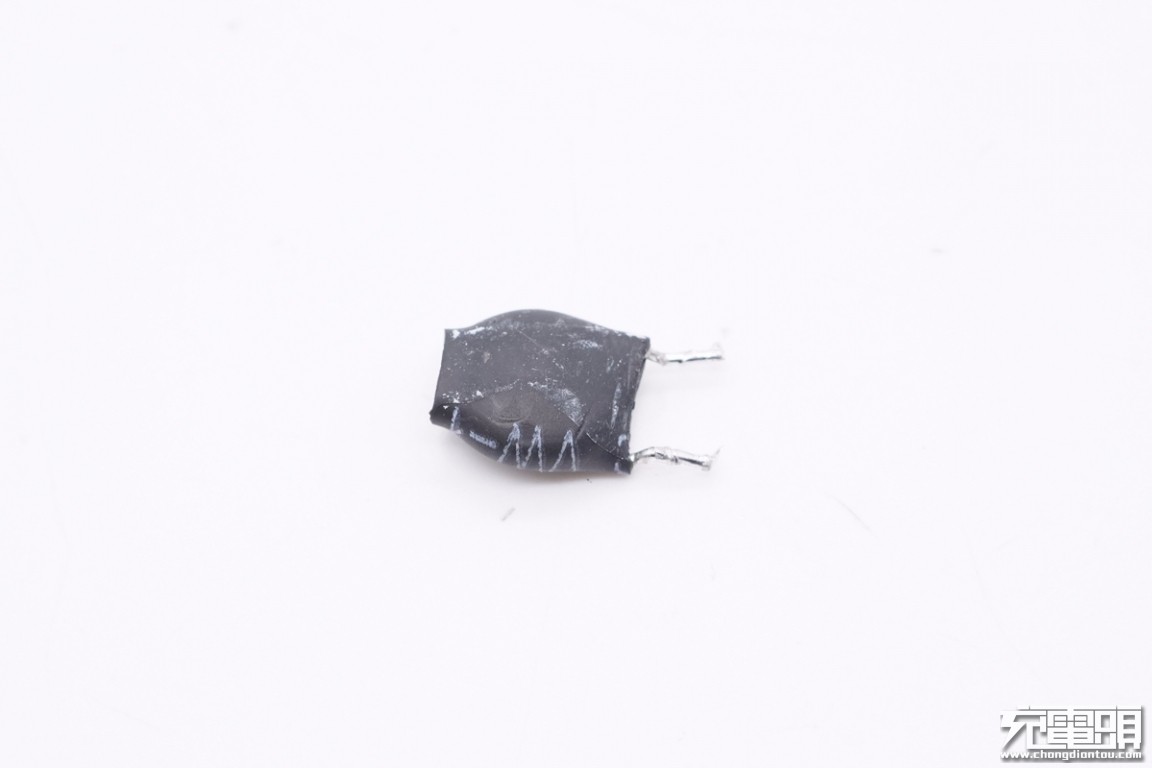

NTC浪涌抑制电阻外套热缩管保护，用于抑制上电浪涌电流。

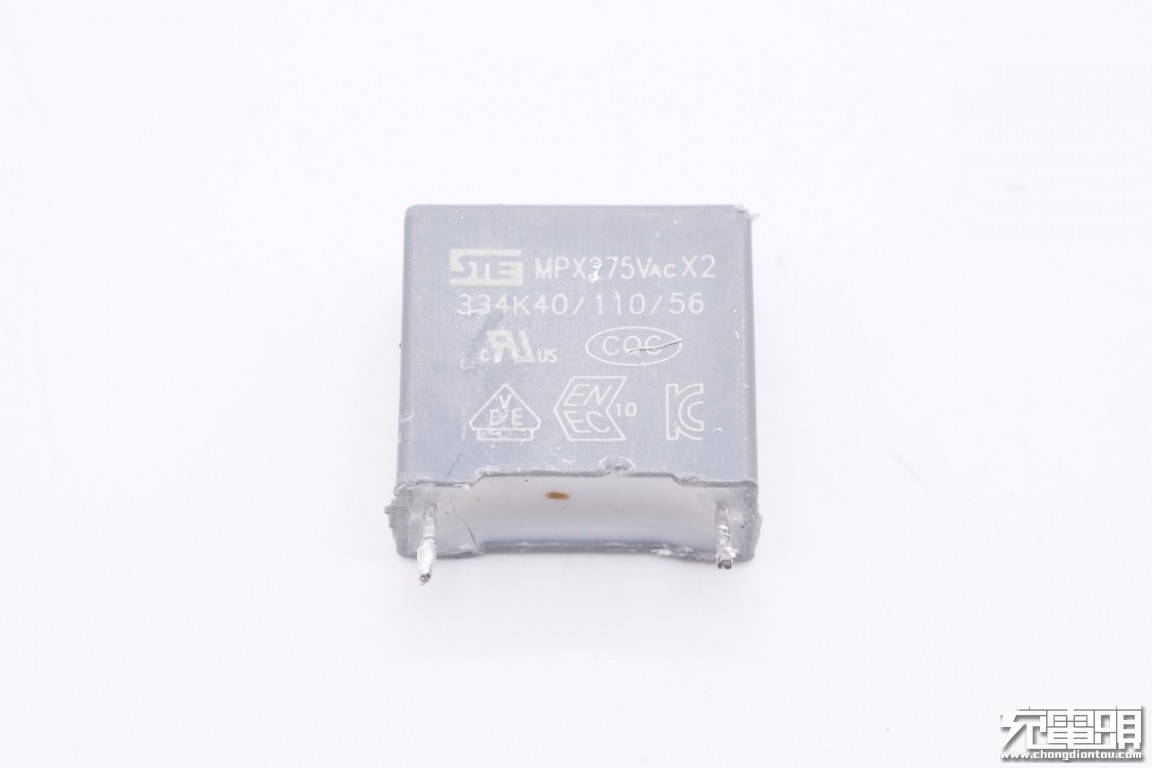

安规X电容来自STE松田电子。

共模电感外套热缩管，用于滤除EMI干扰。

![]() ABMR510整流桥特写。

滤波电感特写。

PCB板侧面一览，高压滤波电解电容横置，并且有塑料壳将其与主板隔离，焊脚端套上绝缘管。

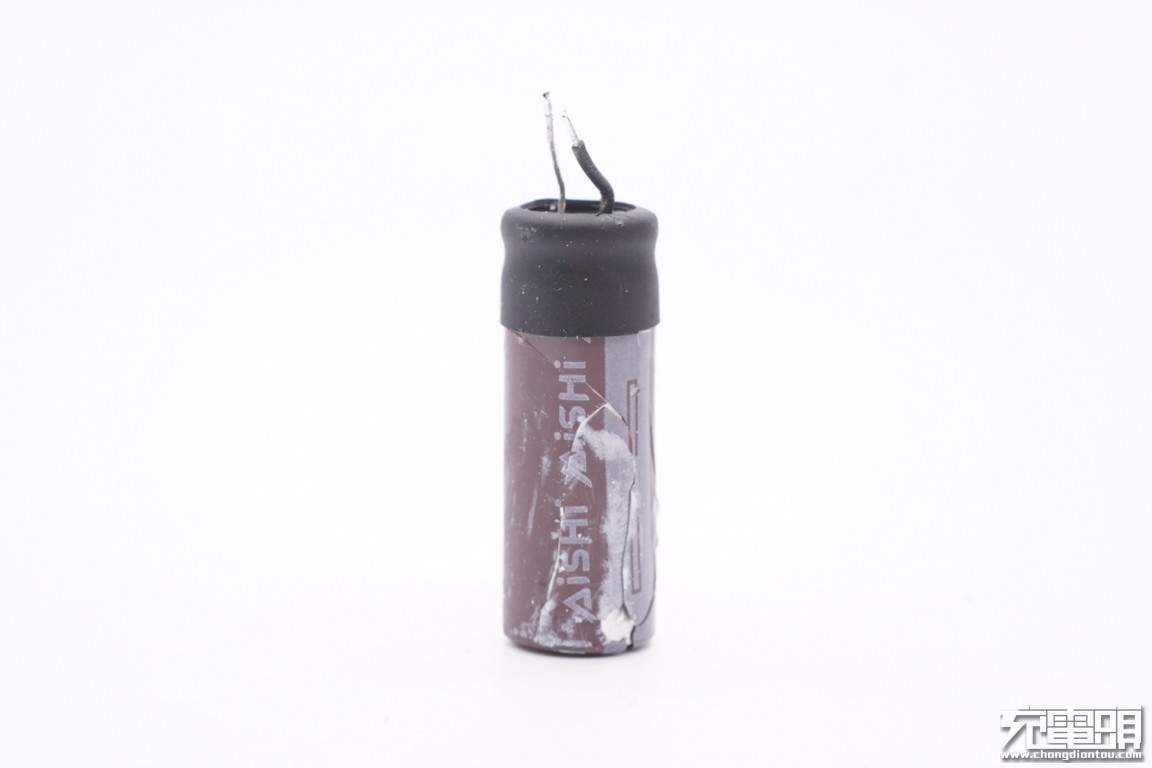

高压滤波电解电容来自AiSHi艾华，规格为400V 82μF。

输出端一览，可以看到充电器采用三层PCB板叠堆设计。最上层是变压器小板，中间小板上焊接USB母座，最下层是主板。

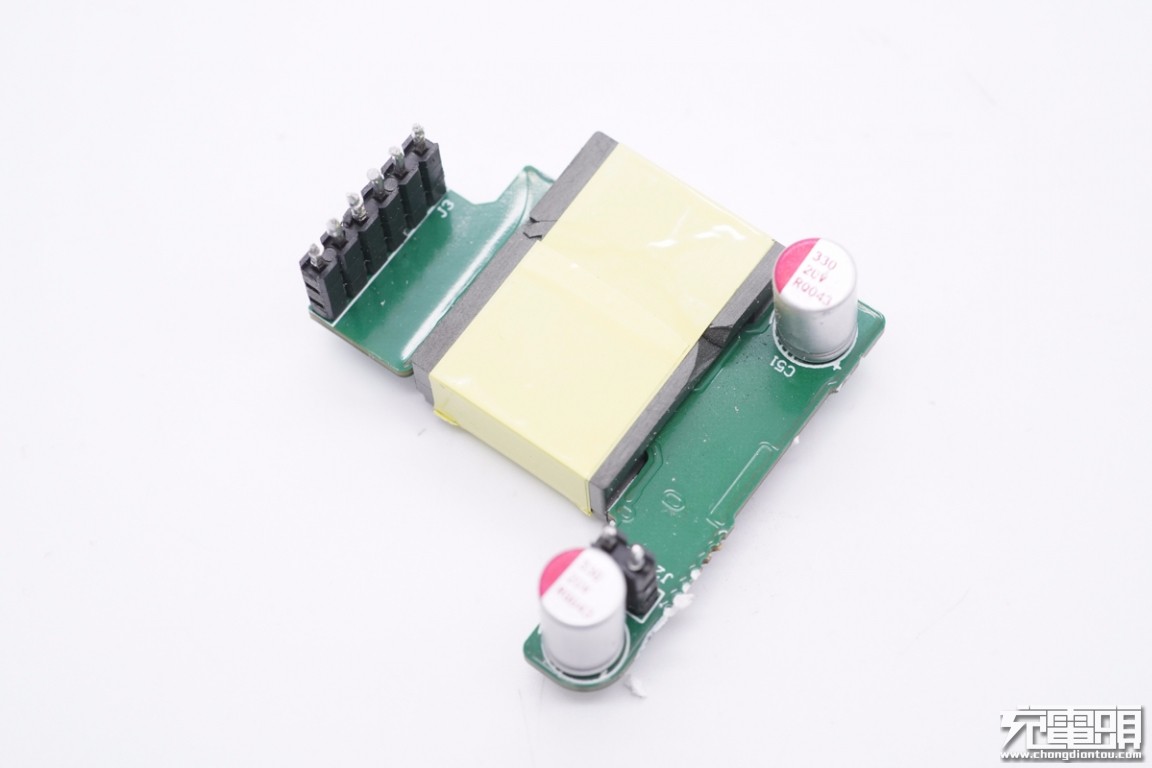

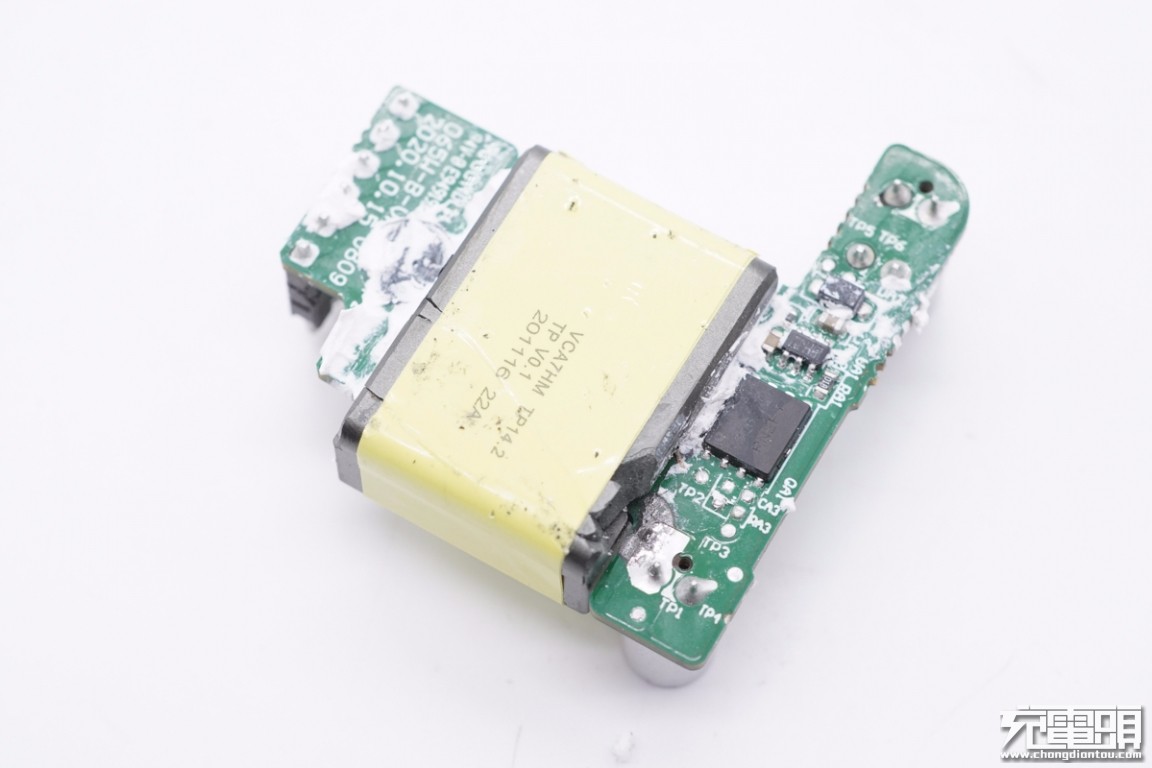

将变压器小板拆下，平面变压器右侧设有同步整流控制器和MOS管。

背面设有两颗输出滤波固态电容。

拆掉正面小板和电容等其它器件，可以看到主板上还设有四颗贴片Y电容以及输出VBUS开关管。

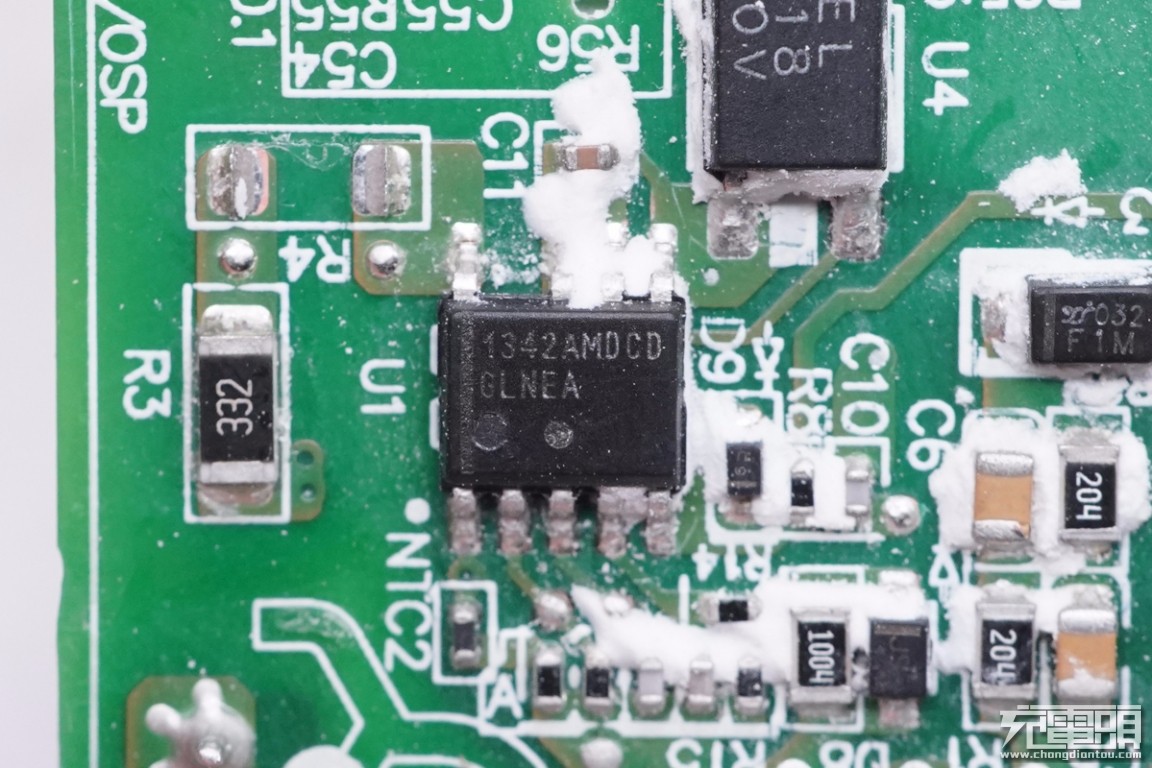

充电器主控芯片为ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

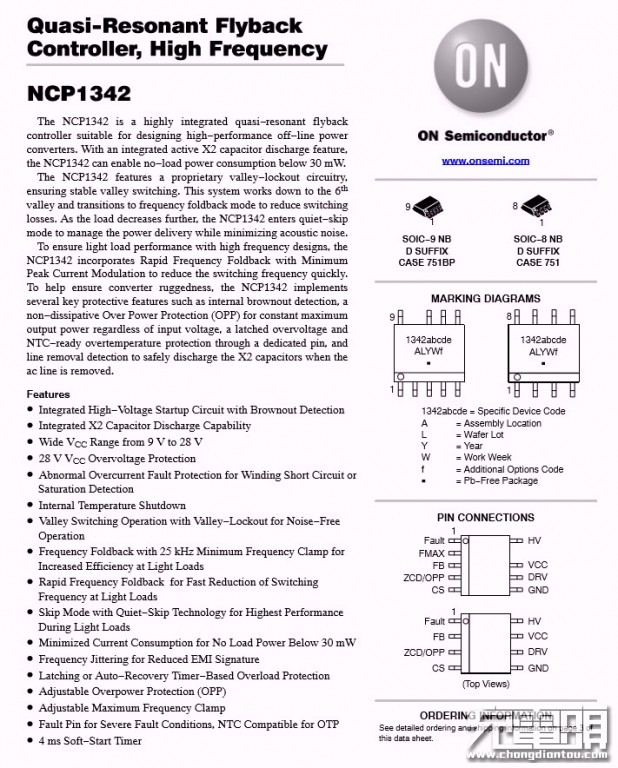

安森美NCP1342 详细资料。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有坚果65W单C口氮化镓充电器、闪极100W 3C1A氮化镓快充充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器、努比亚65W氮化镓充电器、洛克65W氮化镓PD快充充电器、飞利浦65Ｗ快充插座等。

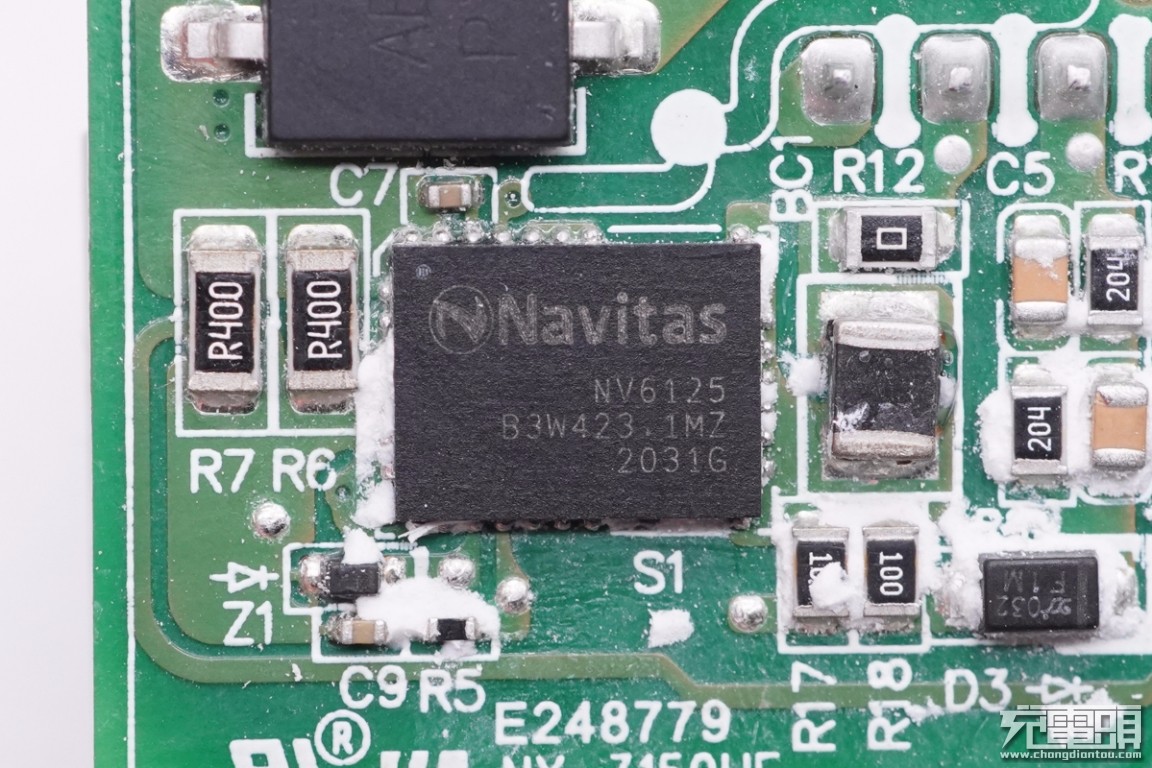

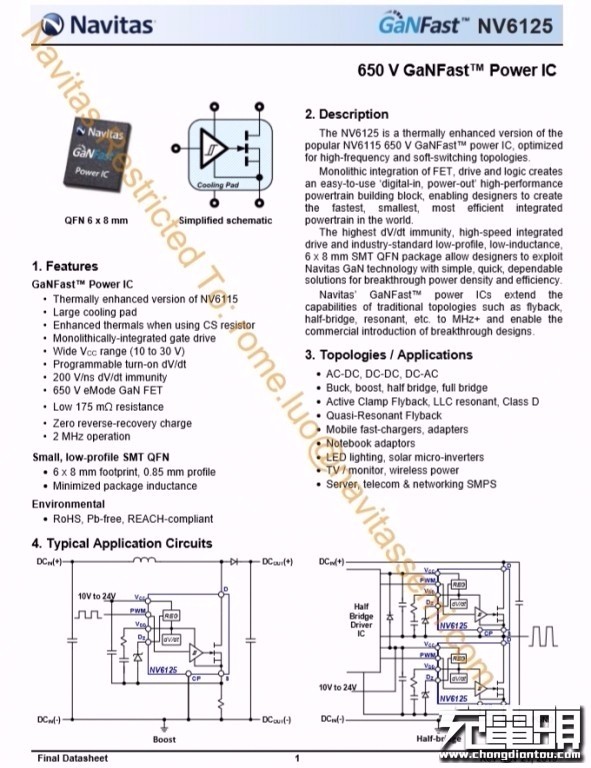

初级侧氮化镓功率芯片采用纳微NV6125，内置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

纳微半导体NV6125详细资料。

充电头网了解到，采用该芯片的还有联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

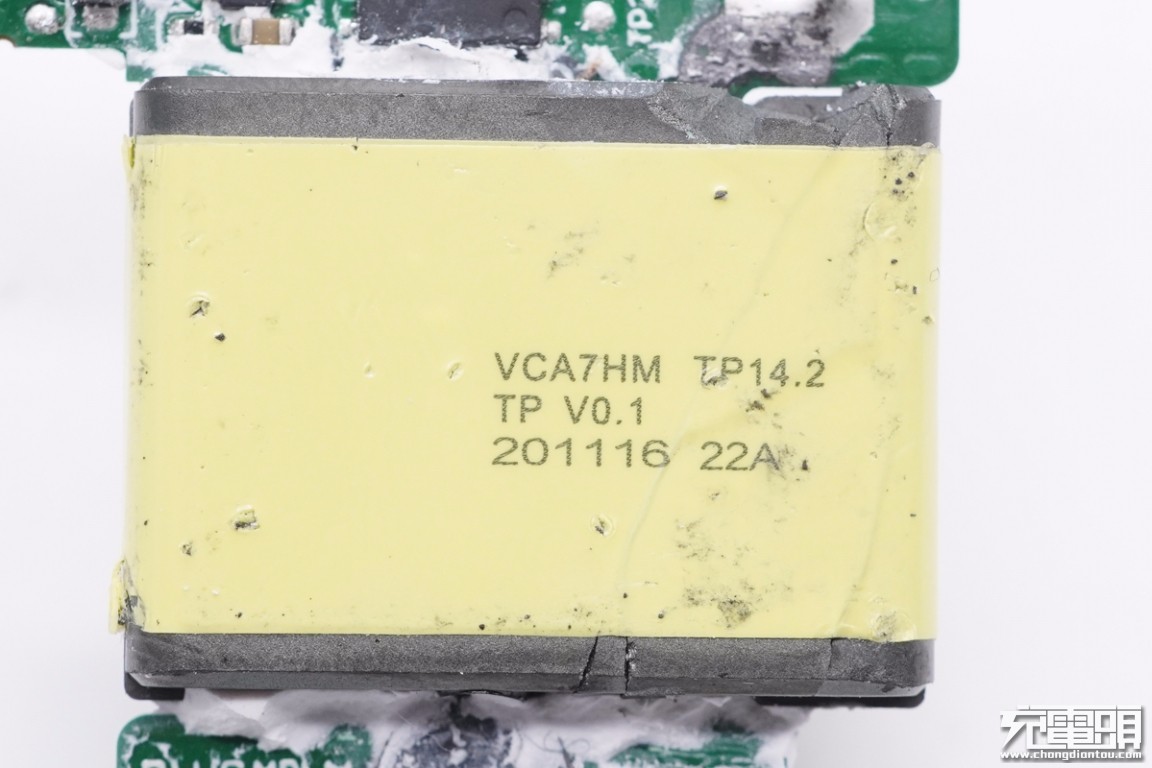

平面变压器特写，胶带上喷码有信息。

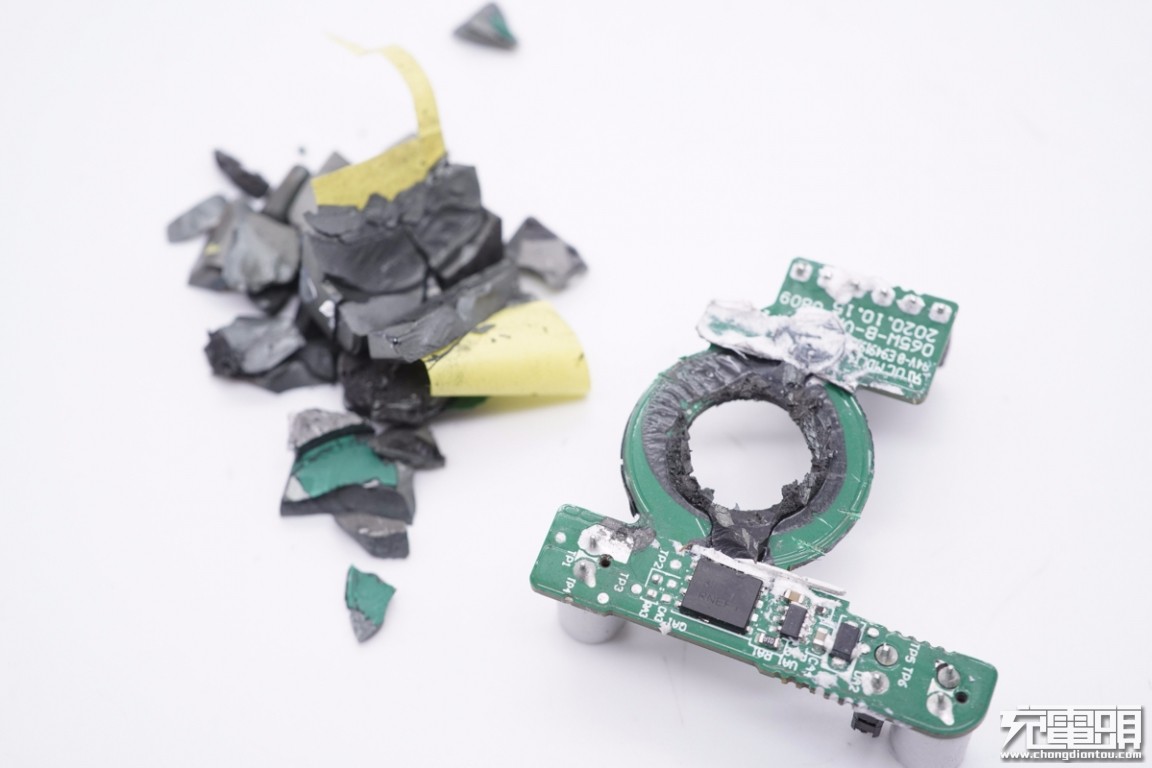

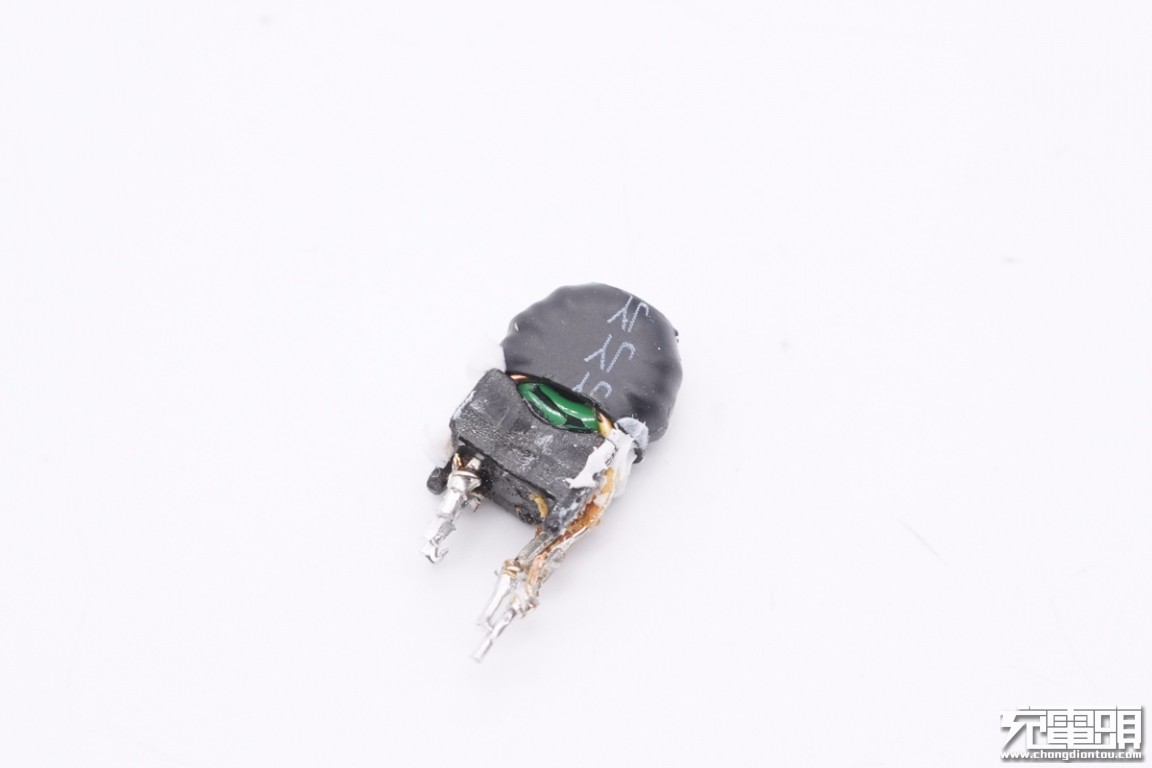

将变压器敲碎，小板中心镂空，环形线圈设计。

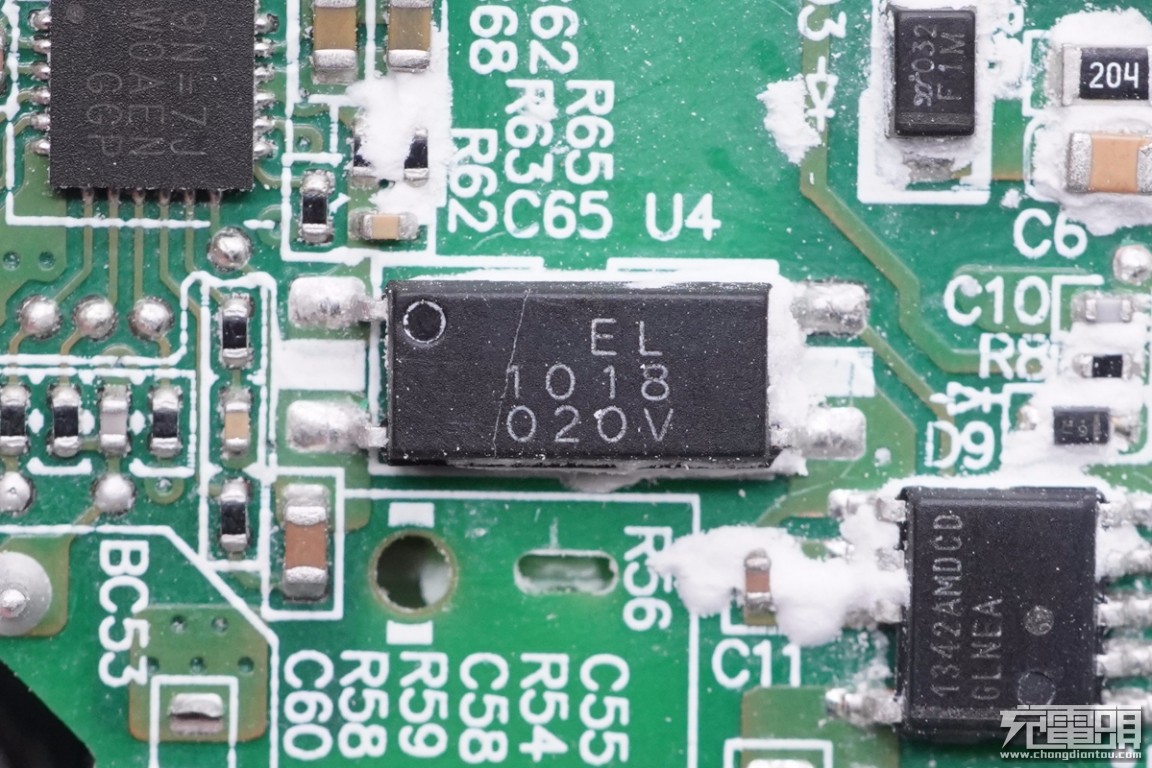

亿光EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

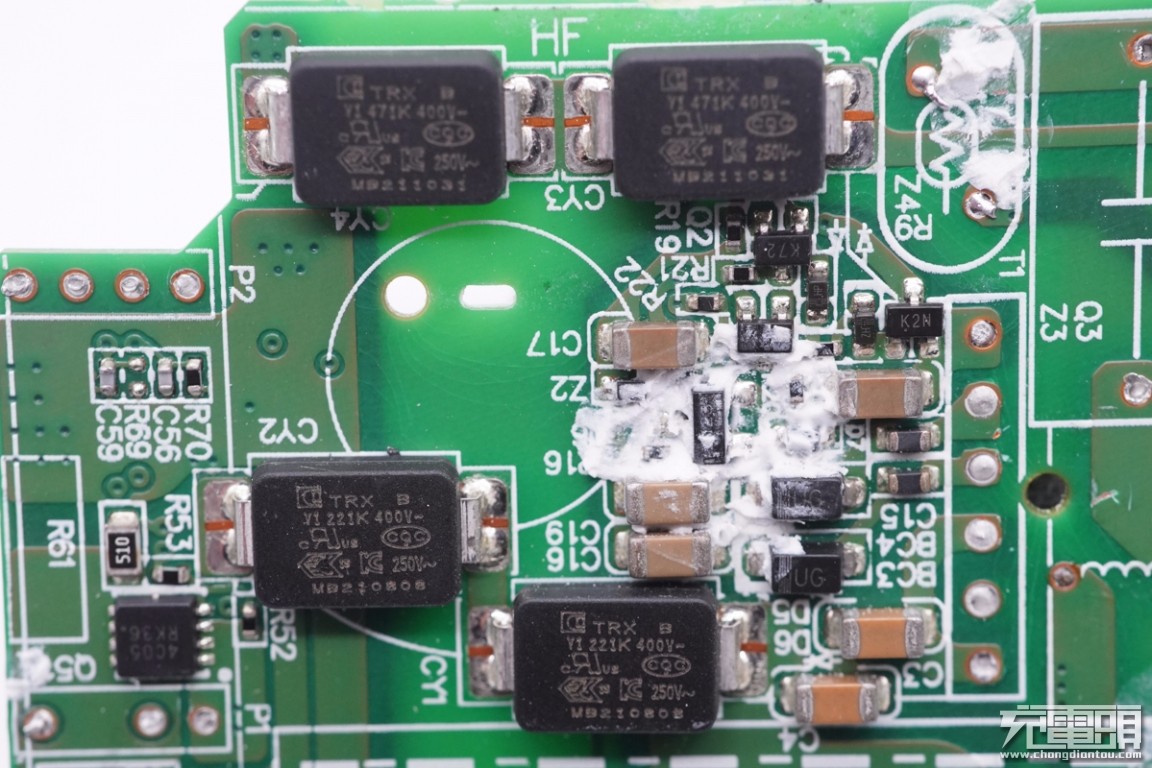

四颗贴片Y电容均来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

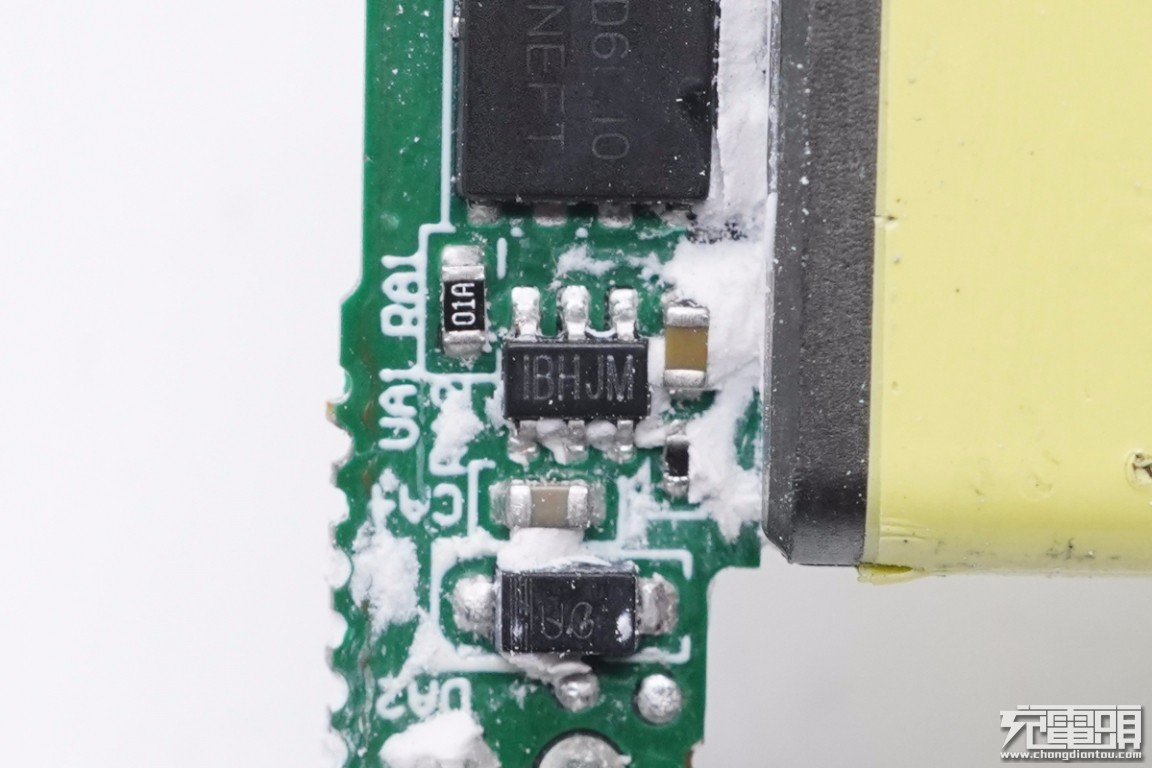

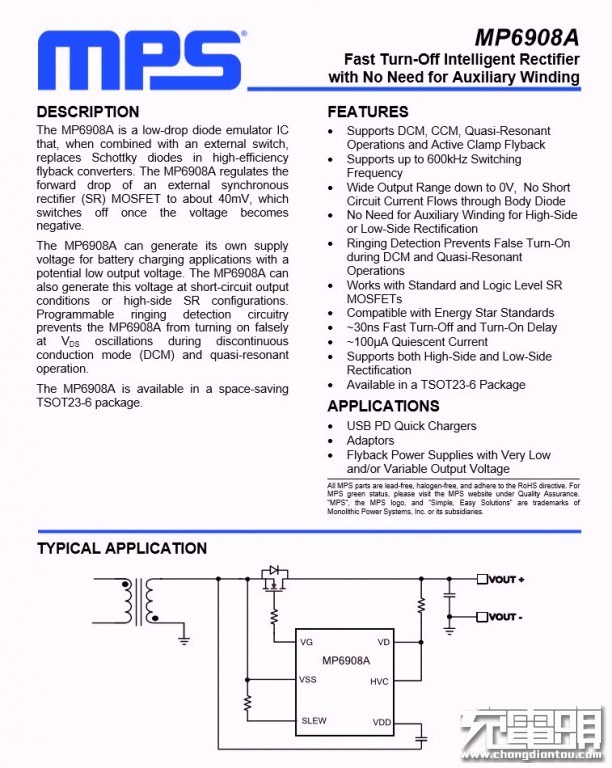

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

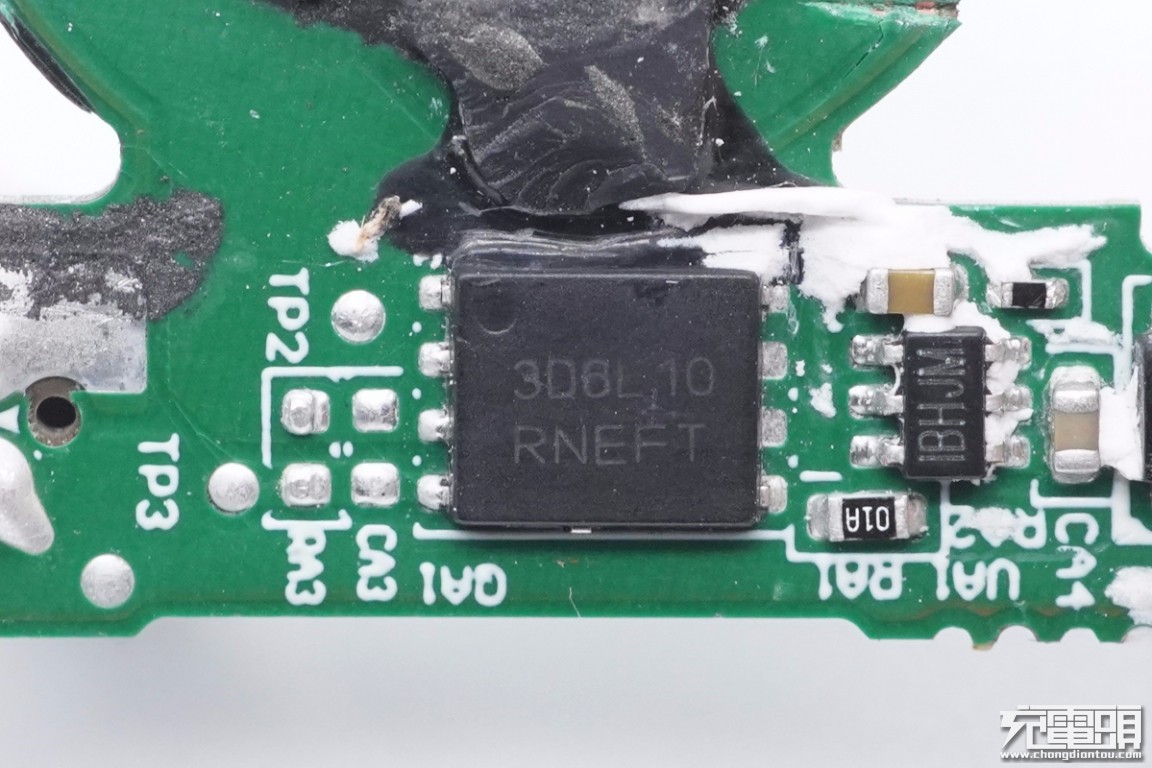

次级同步整流MOS管特写，安森美 NTMFS3D6N10MCL，NMOS，100V耐压，3.6mΩ导阻。

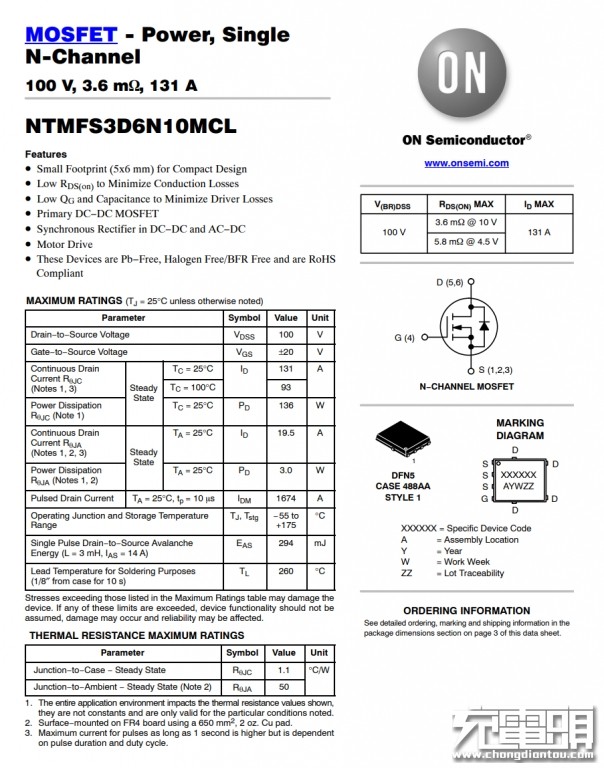

安森美 NTMFS3D6N10MCL 详细资料。

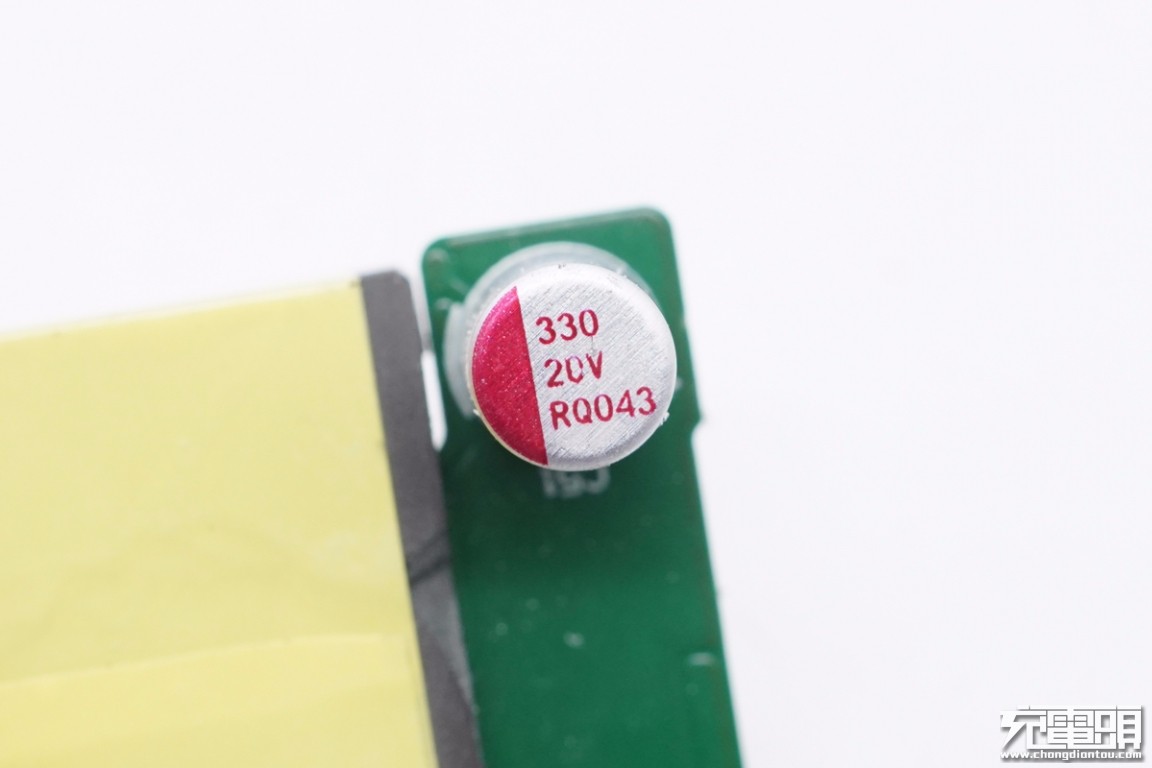

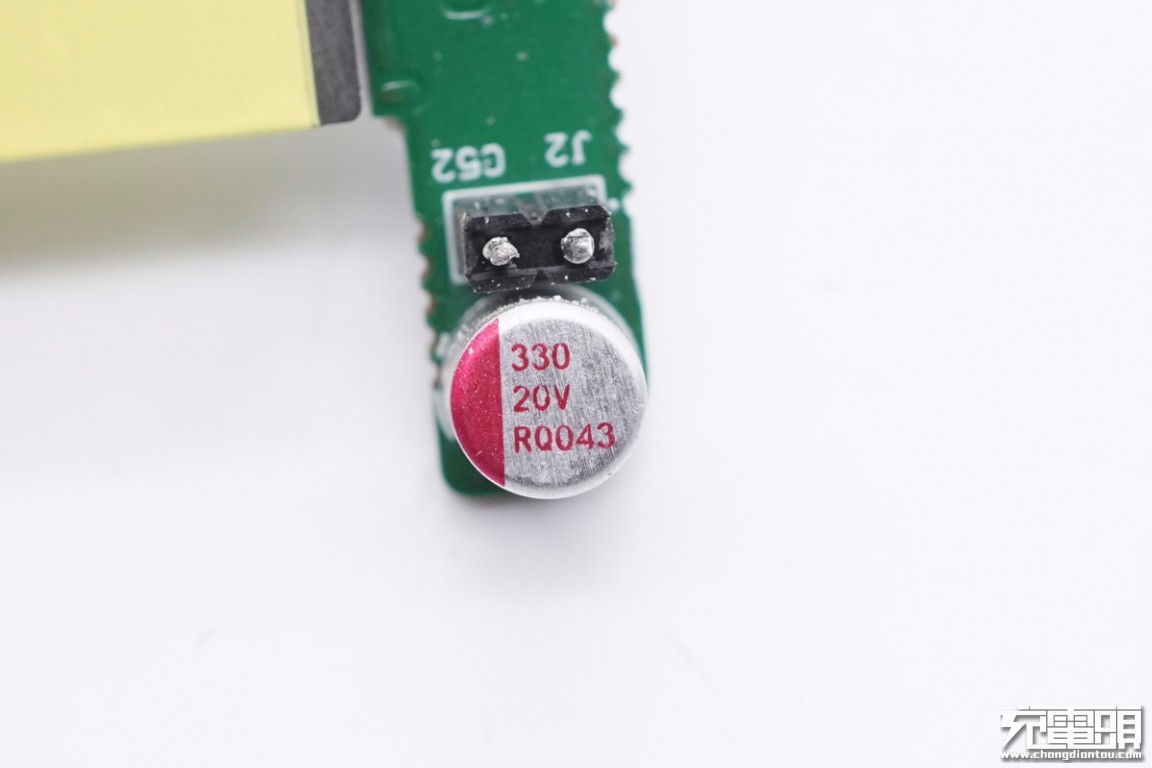

同步整流输出滤波固态电容，规格为20V 330μF。

另一颗特写，规格同样是20V 330μF。

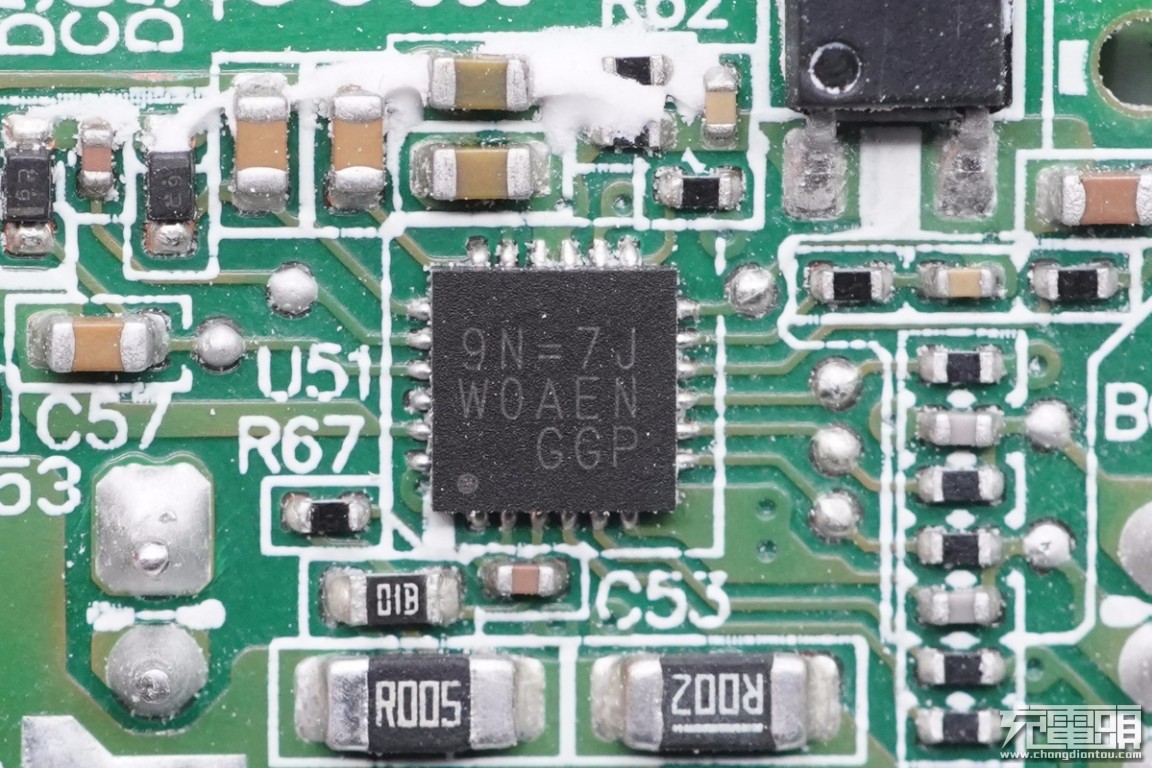

协议芯片特写，丝印9N=7J。

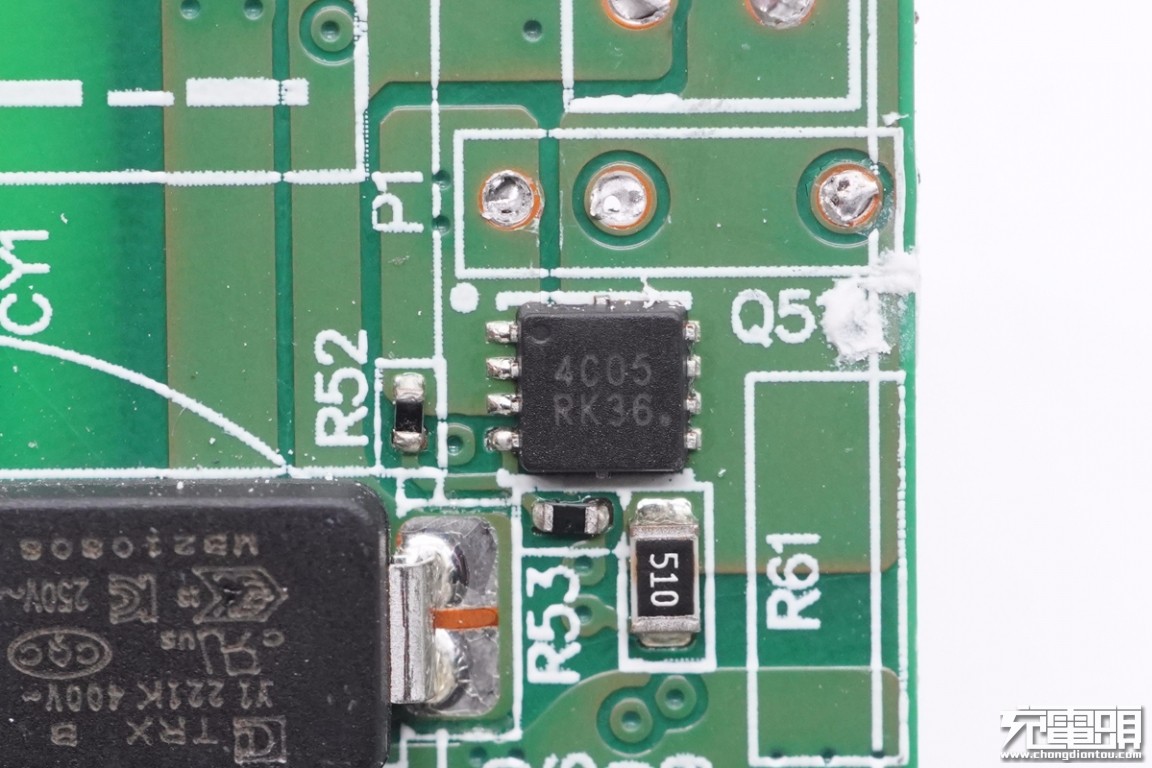

输出VBUS开关管特写，安森美 NVTFS4C05N NMOS，耐压30V，导阻3.6mΩ。

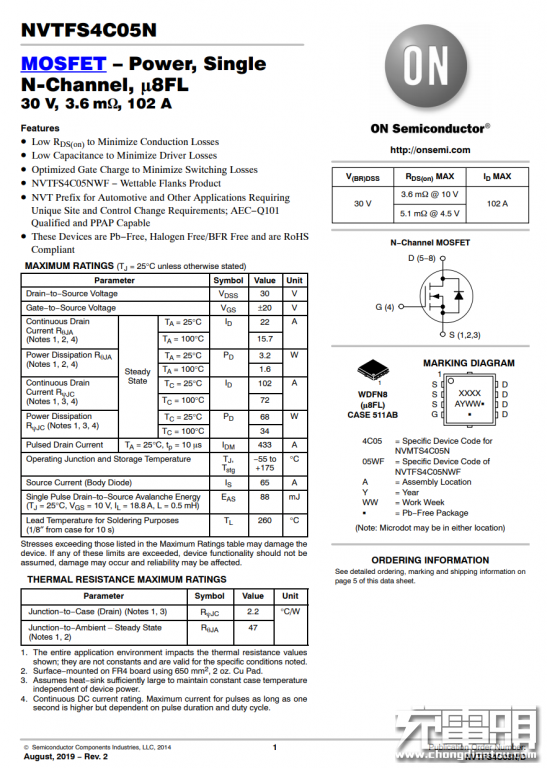

安森美 NVTFS4C05N 详细资料。

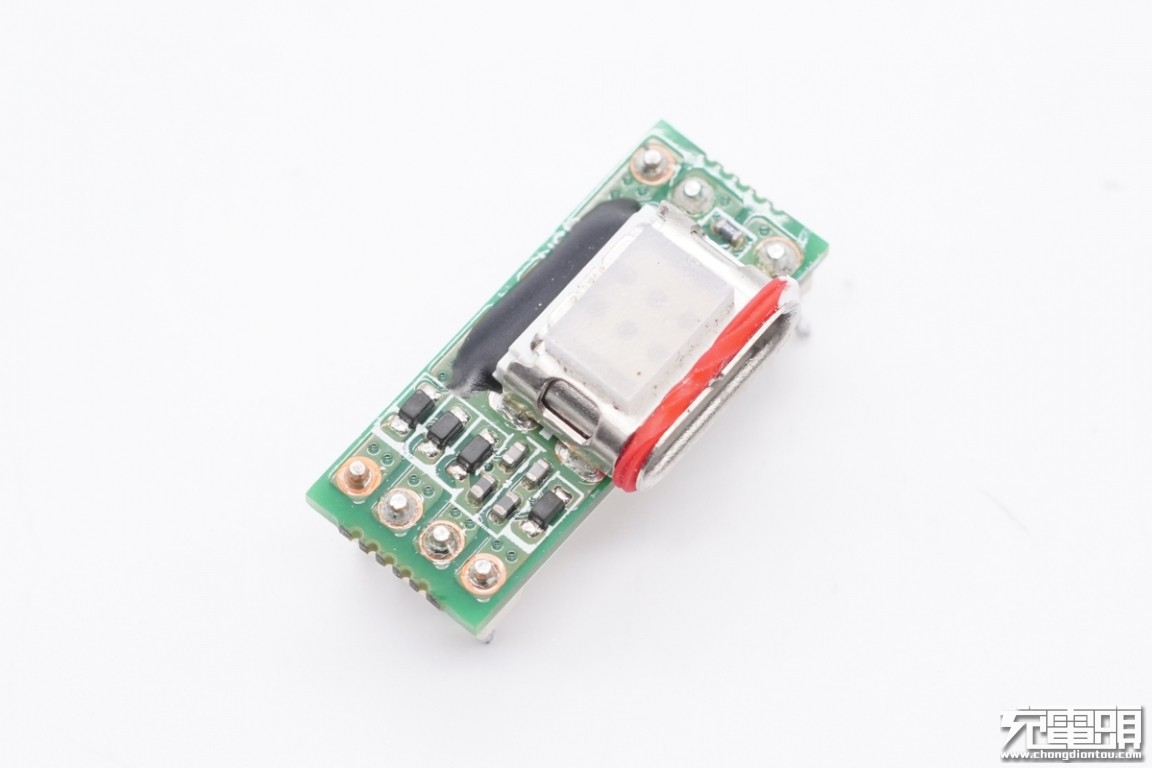

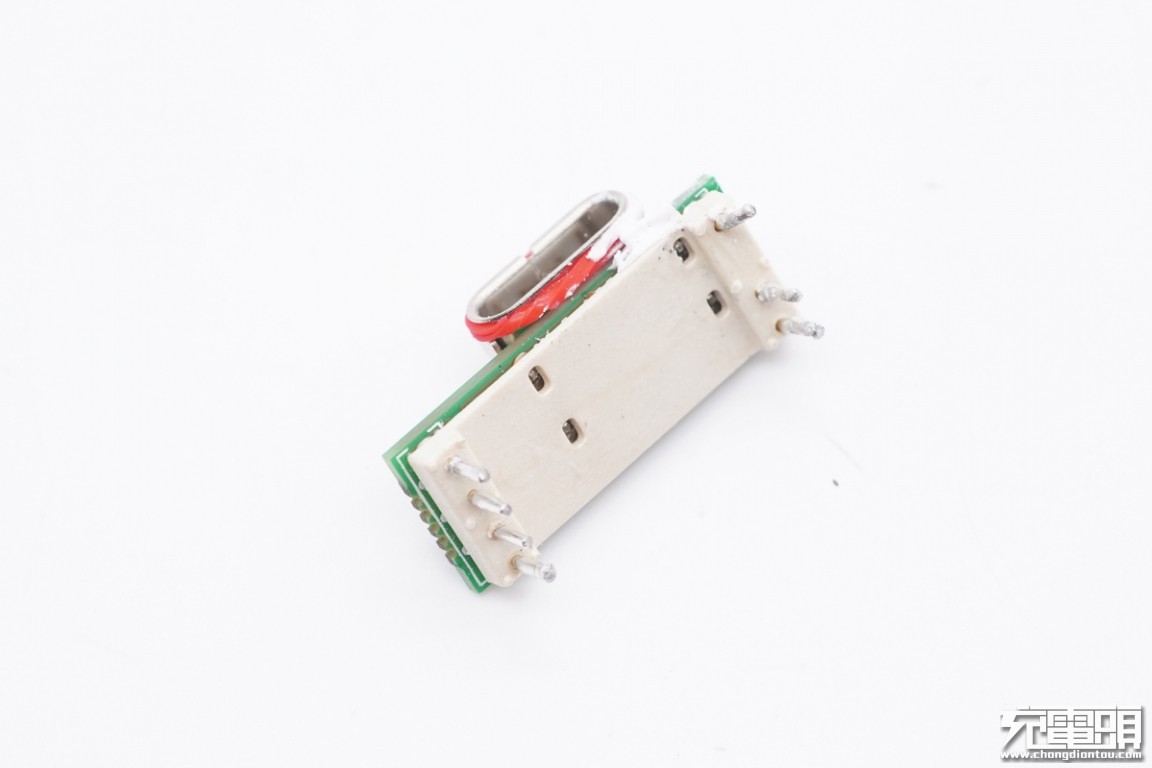

输出端小板正面一览，USB母座外套钢套以及注塑加固，钢铁上贴有胶垫，母座端口套有红色胶圈，数据脚有TVS进行静电防护。

另一面有塑料板支撑。

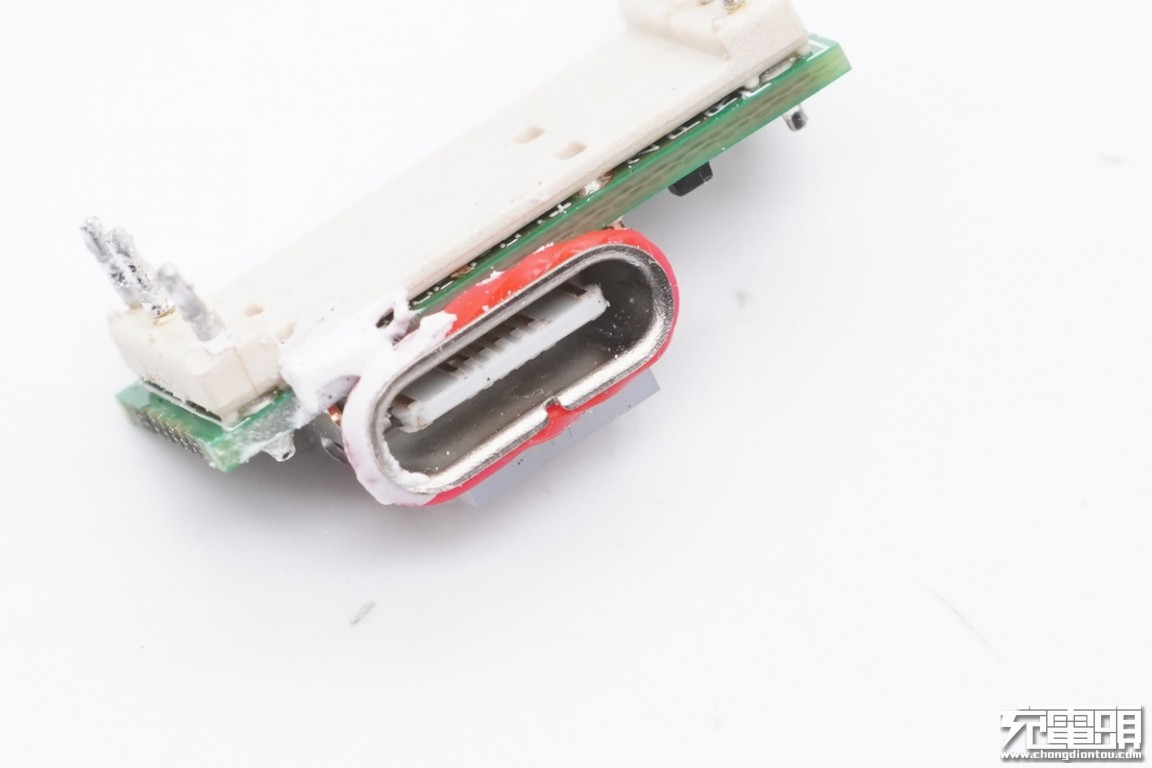

USB-C母座特写。

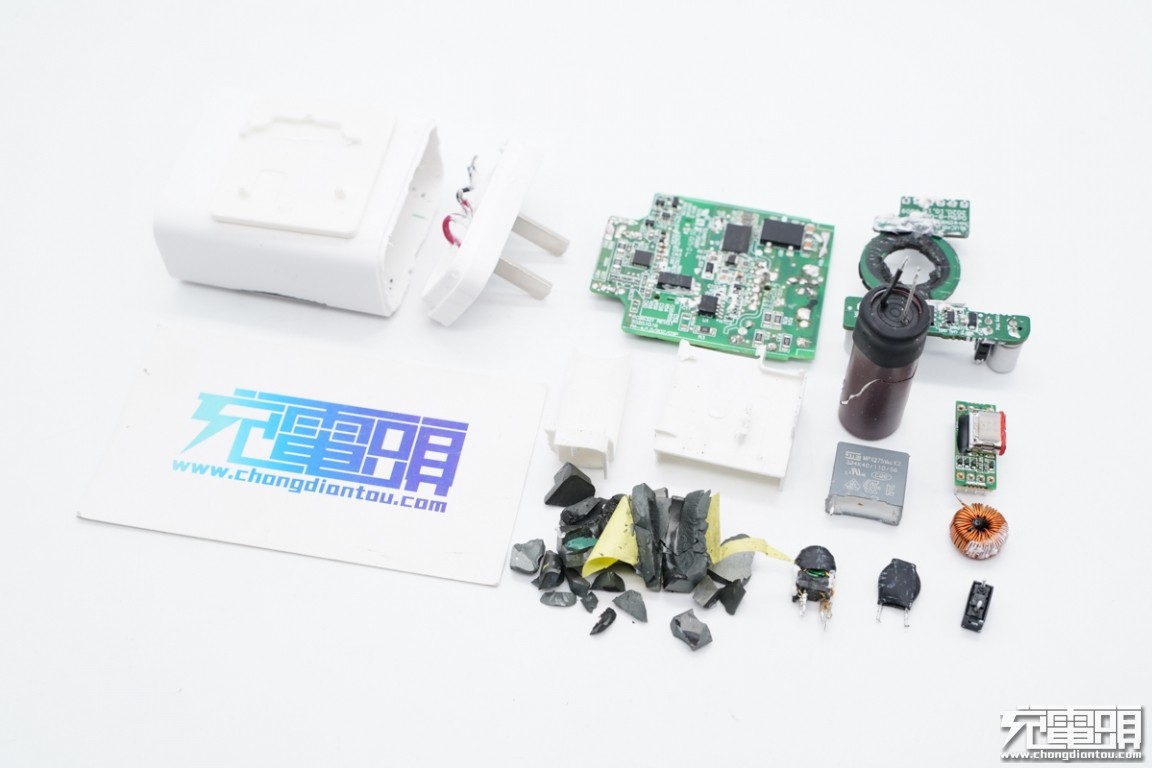

全部拆解完毕，来张全家福。

充电头网拆解总结

OPPO新款65W超级闪充氮化镓充电器采用直板造型，外壳磨砂以及配备USB-C接口，风格有了很大的变化。输入端采用固定式插脚，适合居家办公等固定场所使用。充电器除了支持自家10V6.5A 65W超级闪充外，还支持PD3.0和PPS快充，最大功率分别是45W和55W，使其可兼容更多品牌手机和笔记本使用。

充电头网通过拆解发现，这款充电器采用开关电源同步整流和协议芯片控制输出电压架构，其中开关电源部分初次级控制器分别是安森美NCP1342和芯源MP6908A，氮化镓功率芯片采用纳微NV6125。输出端协议芯片依旧是定制型号。次级同步整流管和输出VBUS开关管采用安森美产品，整体用料扎实。

此外充电器内部结构设计也很巧妙，三块PCB板平行堆叠，主板对应固态电容处镂空处理降低厚度。同时采用平面变压器、贴片Y电容等器件均可有效帮助充电器实现小型化。从OPPO近期推出的几款氮化镓充电器来看，其也正在积极拥抱PD快充。相信有着OPPO的加入，会极大推动氮化镓PD快充市场的发展。
