拆解报告:MI小米11原装55W氮化镓充电器MDY-12-EQ

发表于 4年以前  | 总阅读数:2428 次

而充电方面,小米11有标准版和套装版供消费者选择,且价格一样,既响应了环保号召,同时又将选择权交到用户手上,此外这也是对套装版标配55W氮化镓充电器一个很好的宣传,可谓是一石二鸟。经过两天之后,这款小米55W氮化镓充电器开始上架单独零售,定价为99元。

这是继小米9、小米10手机标配充电器之后又一魔改产品,配备USB-A口,不仅支持小米55W私有快充,同时搭配原装线还支持PD快充,此外充电器还采用了氮化镓技术,体积十分小巧。充电头网下面就和大家分享这款充电器的详细拆解,看看其内部设计做工如何。

一、小米55W氮化镓充电器外观

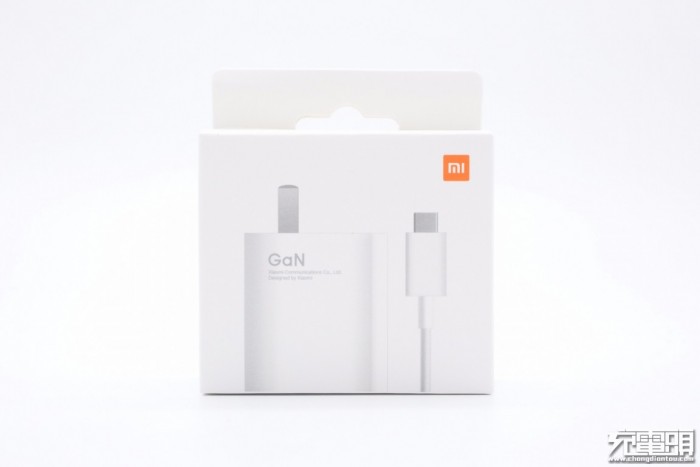

包装盒小巧且设计十分简洁,正面印有充电器套装外观图以及MI logo。

背面印有充电器参数信息。

侧面印有产品名称——小米55W氮化镓充电器。

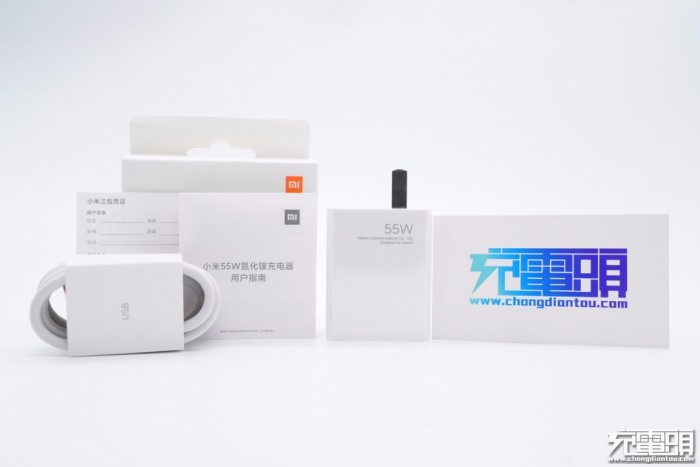

包装内含充电器、数据线、使用说明书和三包凭证。

附带的数据线是A to C线,线缆两端做了抗弯折处理,线头塑料壳磨砂处理,方便用户插拔使用。

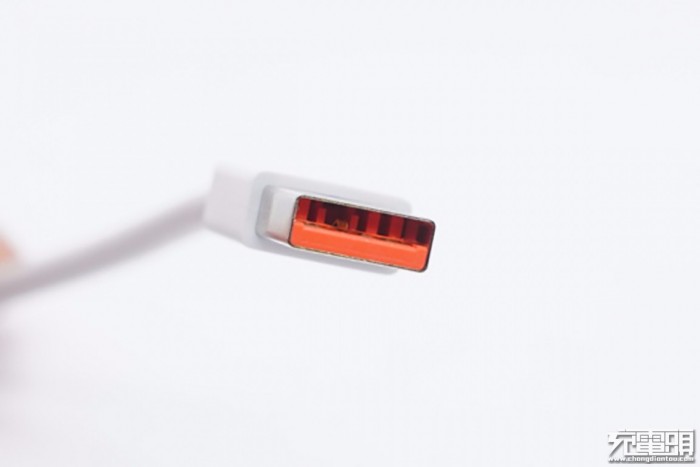

USB-A公头特写,正负极加宽来通过大电流。

中心处设有特殊弹片。

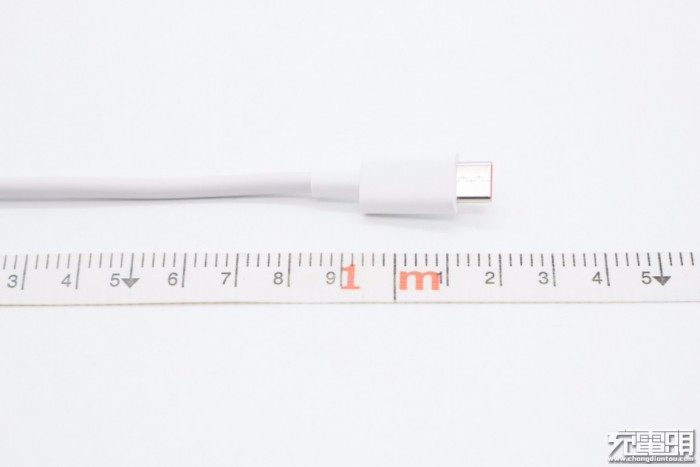

线缆长度约为1米。

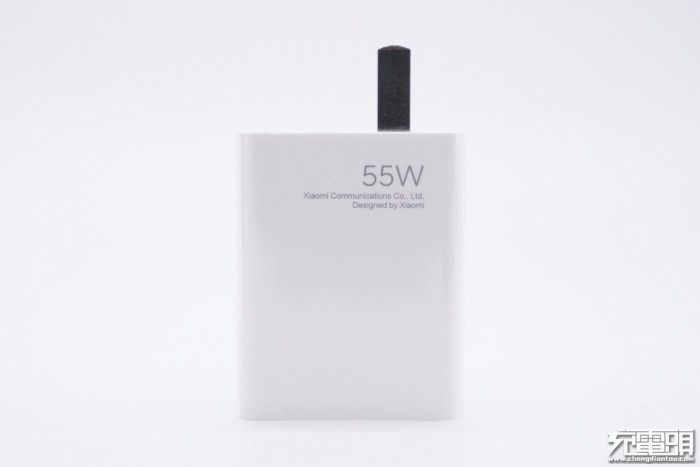

充电器采用PC阻燃材质白色外壳,腰身亮面设计,各面之间过渡圆润,插脚和USB-A接口都是靠侧边设计,十分典型。机身正面印有55W字样,表明这款充电器输出功率是55W。

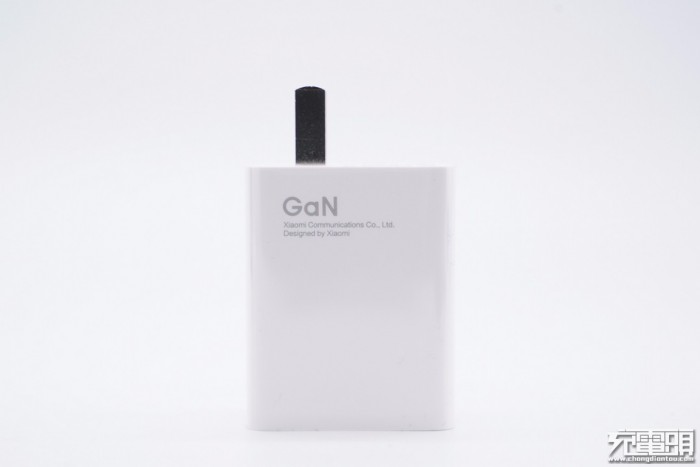

另一面印有GaN字样,表明这是一款氮化镓充电器。

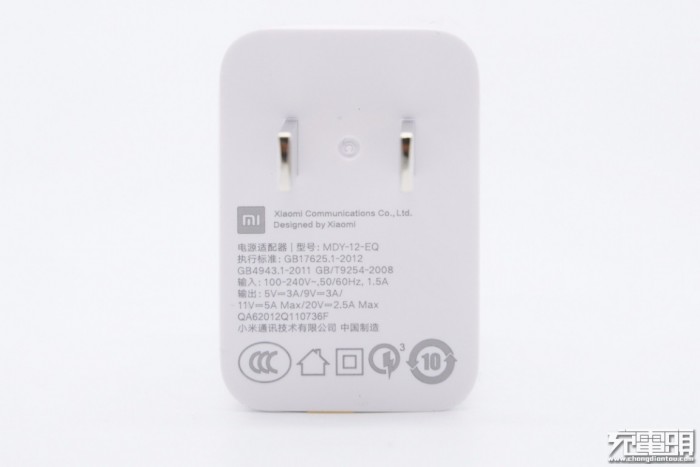

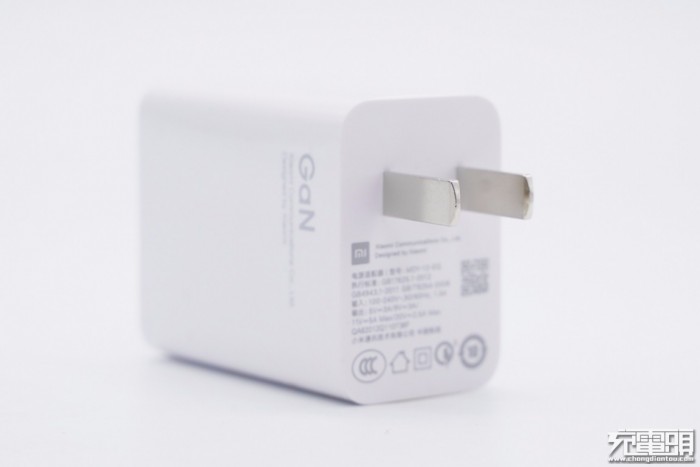

输入端外壳上标注有充电器参数信息

型号:MDY-12-EQ

输入:100-240V~50/60HZ 1.5A

输出:5V3A、9V3A、11V5A、20V2.5A

产品已经通过了3C认证。

输入端采用固定式插脚,并且靠侧边设计。

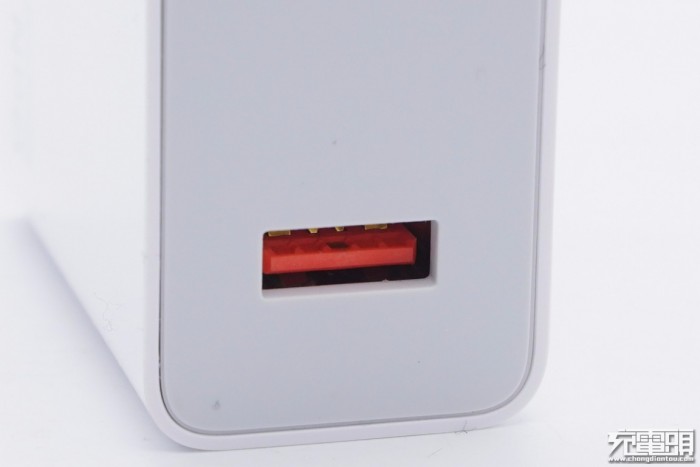

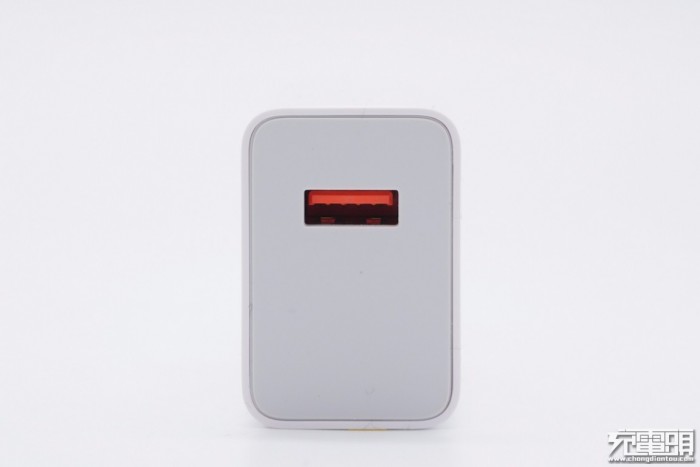

输出顶面一览,USB-A口同样靠侧边设计,橘红色胶芯。

USB-A口母座正负极弹片加宽,有一个特殊触点实现PD输出。

使用游标卡尺实测充电器机身长度为52.44mm。

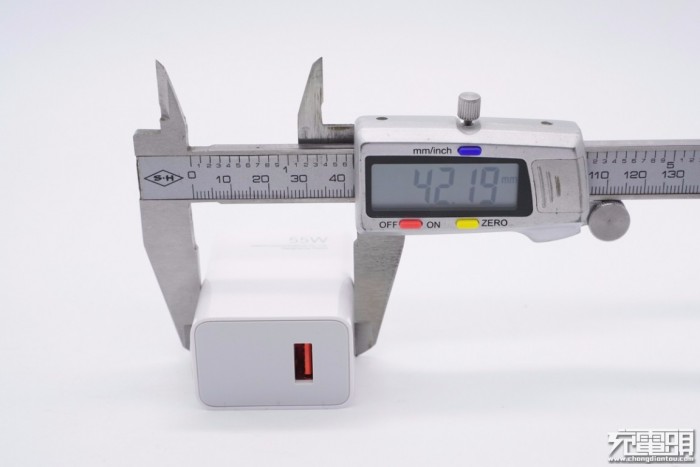

宽度为42.19mm。

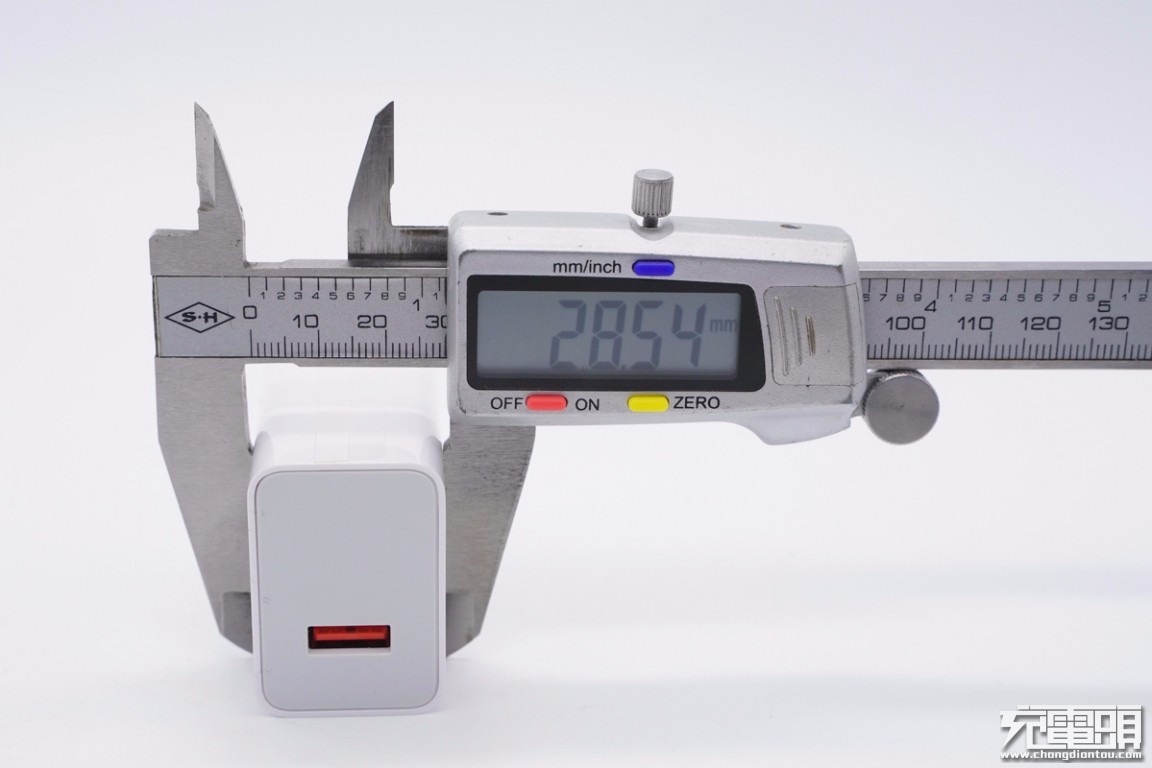

厚度为28.54mm。

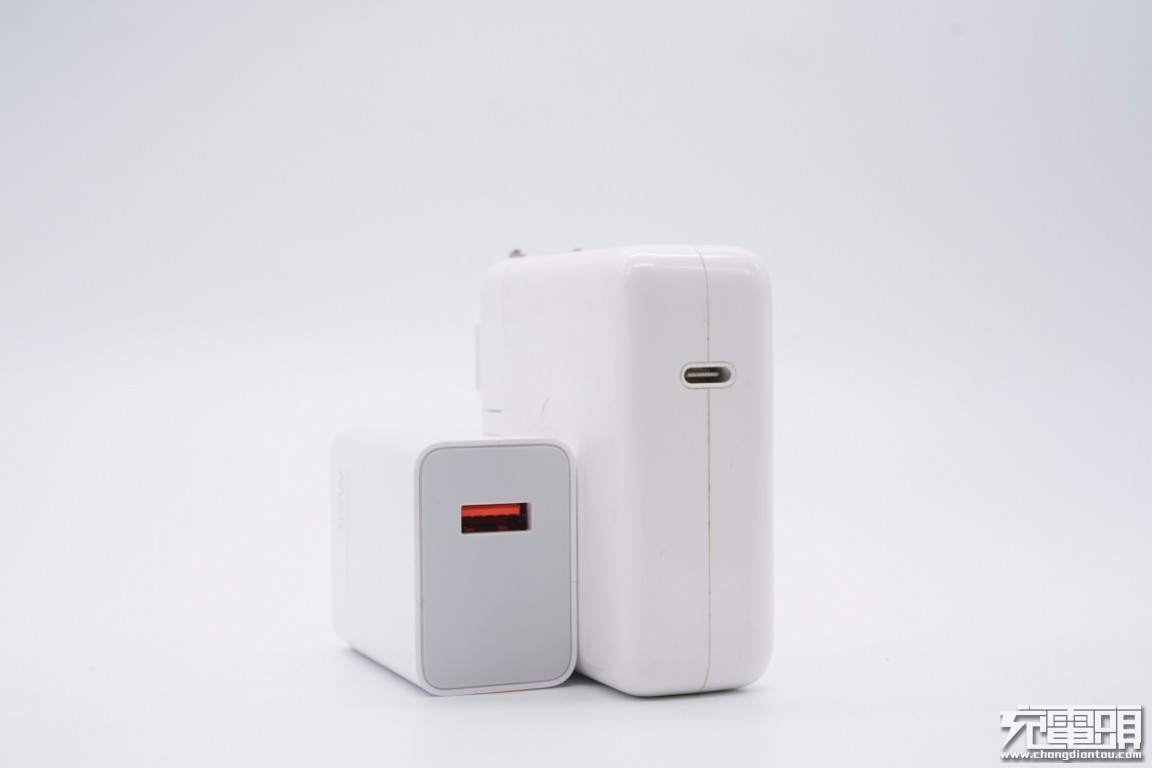

苹果61W充电器大小直观对比,体积优势非常明显。

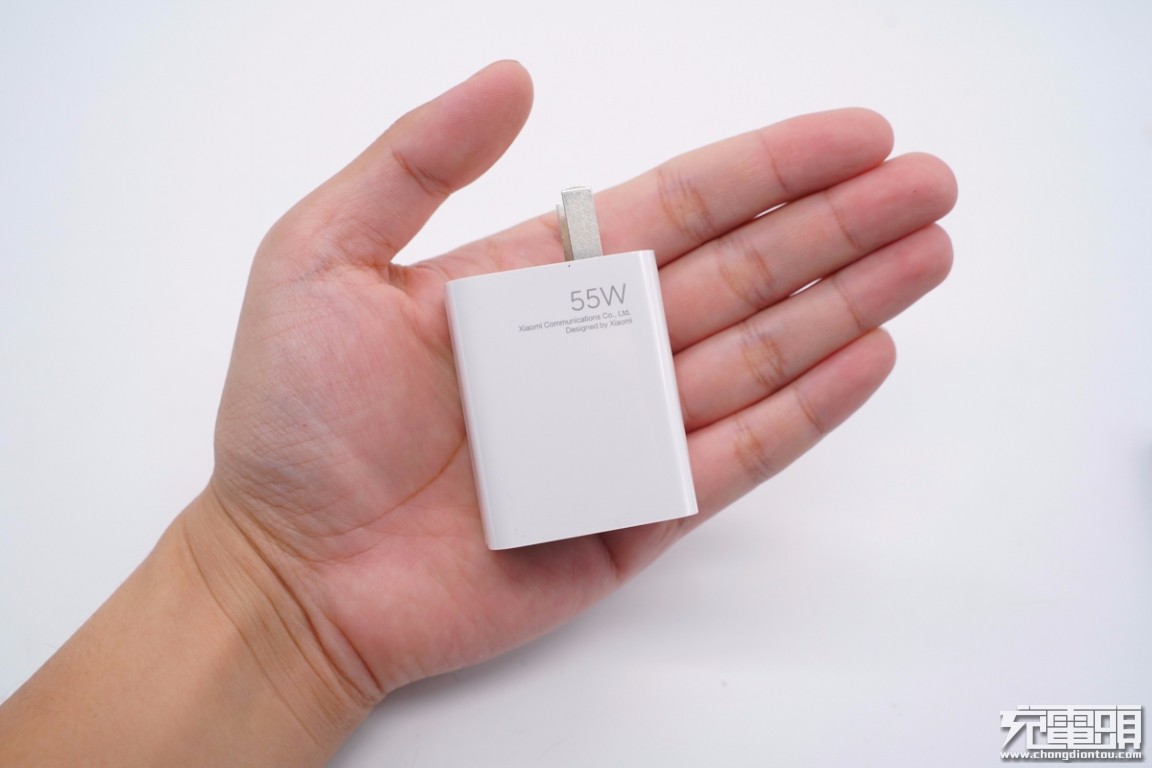

拿在手上的直观感受。

充电器净重约为101g。

小米55W氮化镓充电器搭配原装数据线使用,通过ChargerLAB POWER-Z KT002检测得充电器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

同样搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V2.5A四组固定电压档位,此外还支持小米私有11V5A私有快充档位。

二、小米55W氮化镓充电器拆解

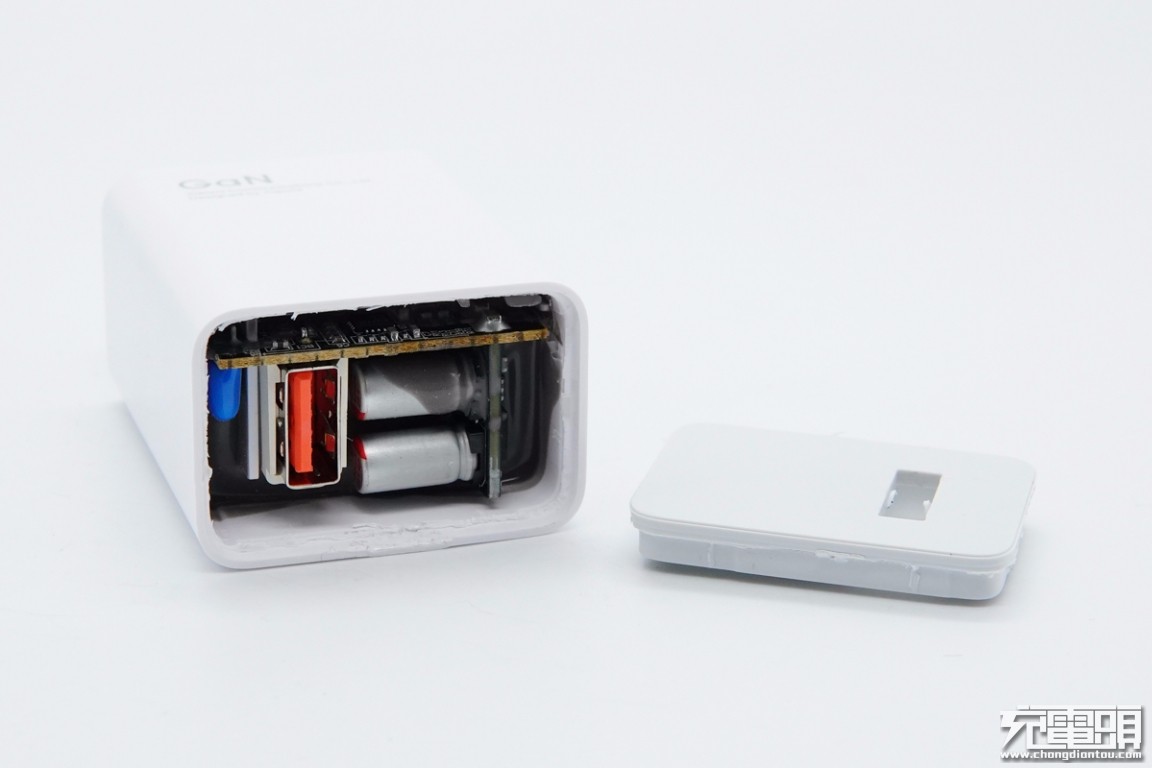

从输出端拆开盖子,充电器内部采用PCB堆叠焊接,壳体内部填充导热灌封胶。

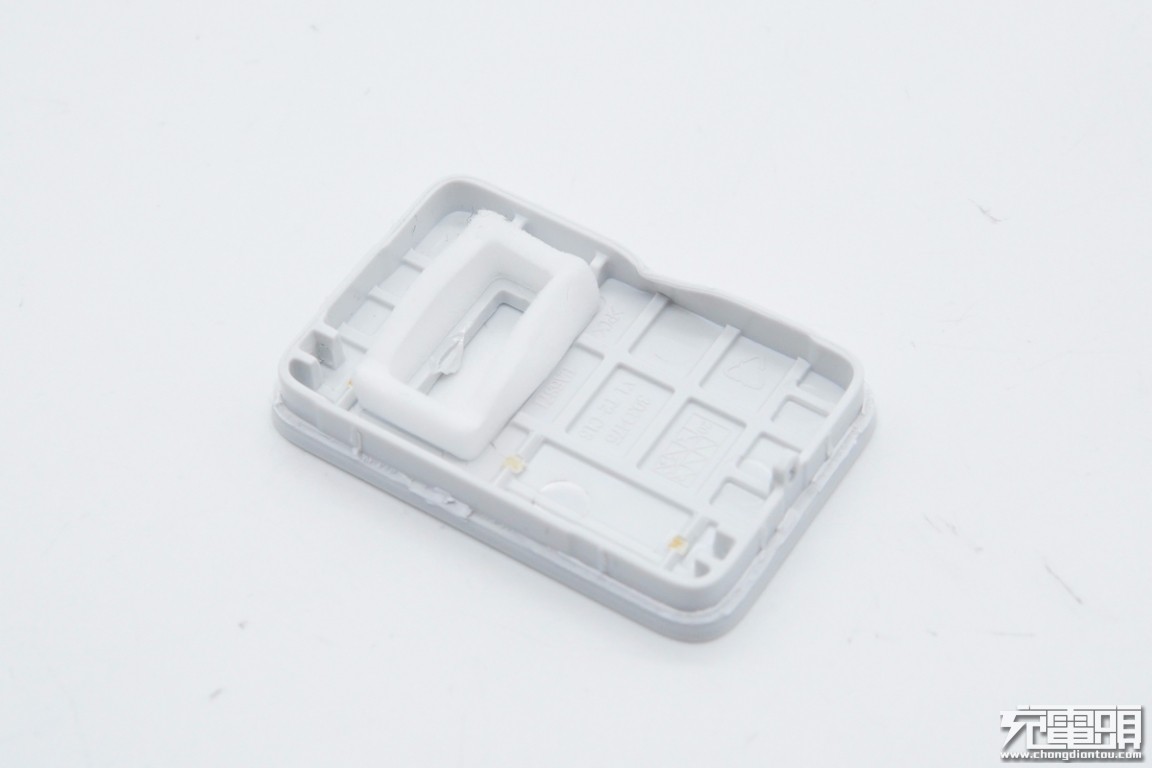

外壳内部接口处有一圈泡棉密封,防止异物进入充电器。

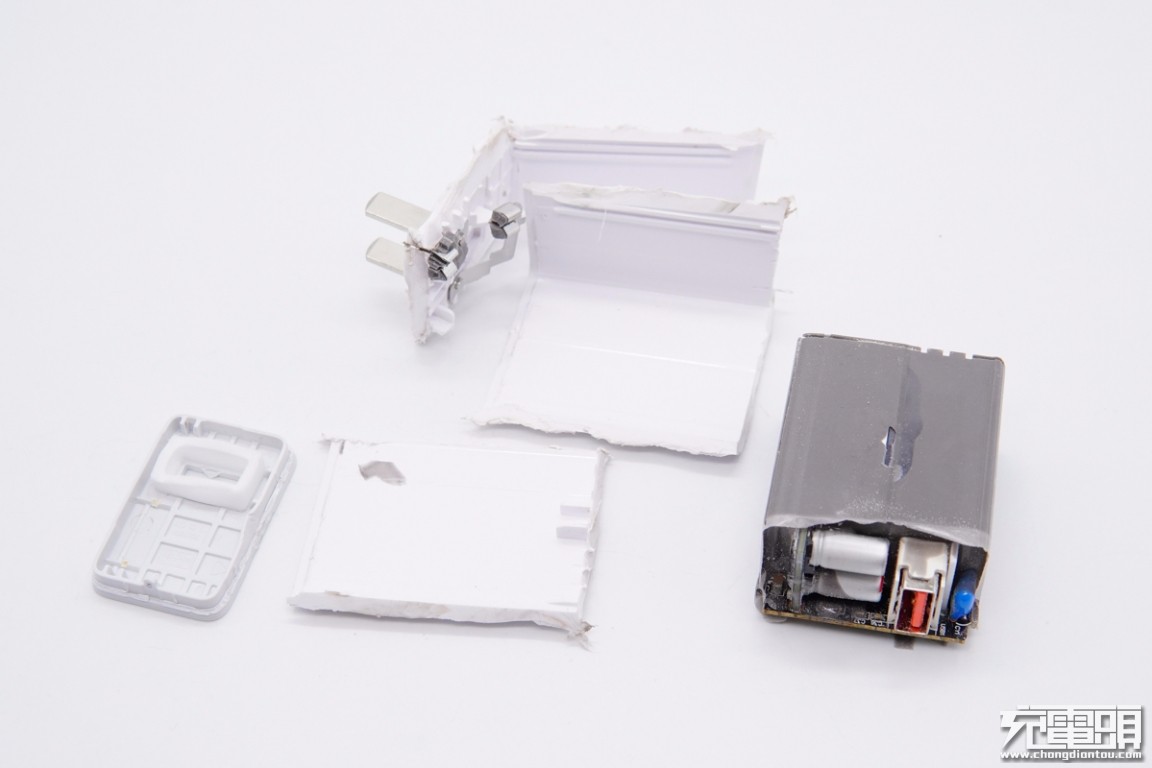

由于充电器内部灌封,无法取出PCB,采用切割机切开外壳,取出充电器PCB。

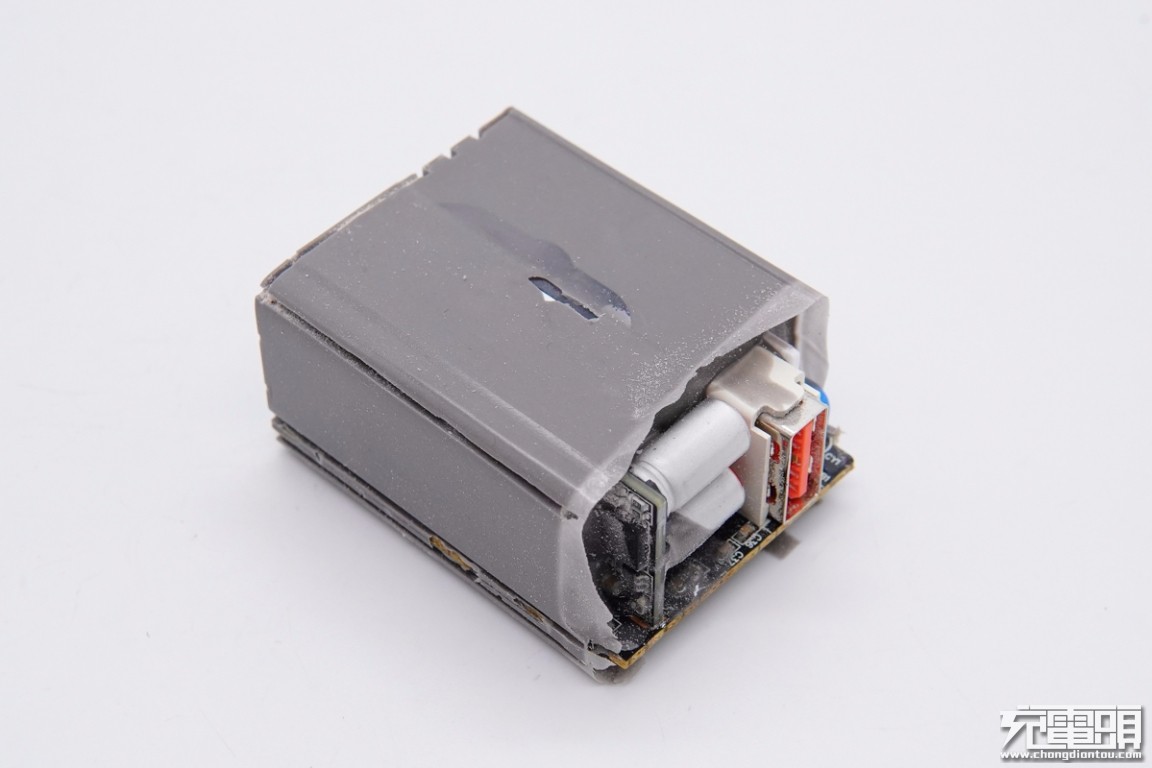

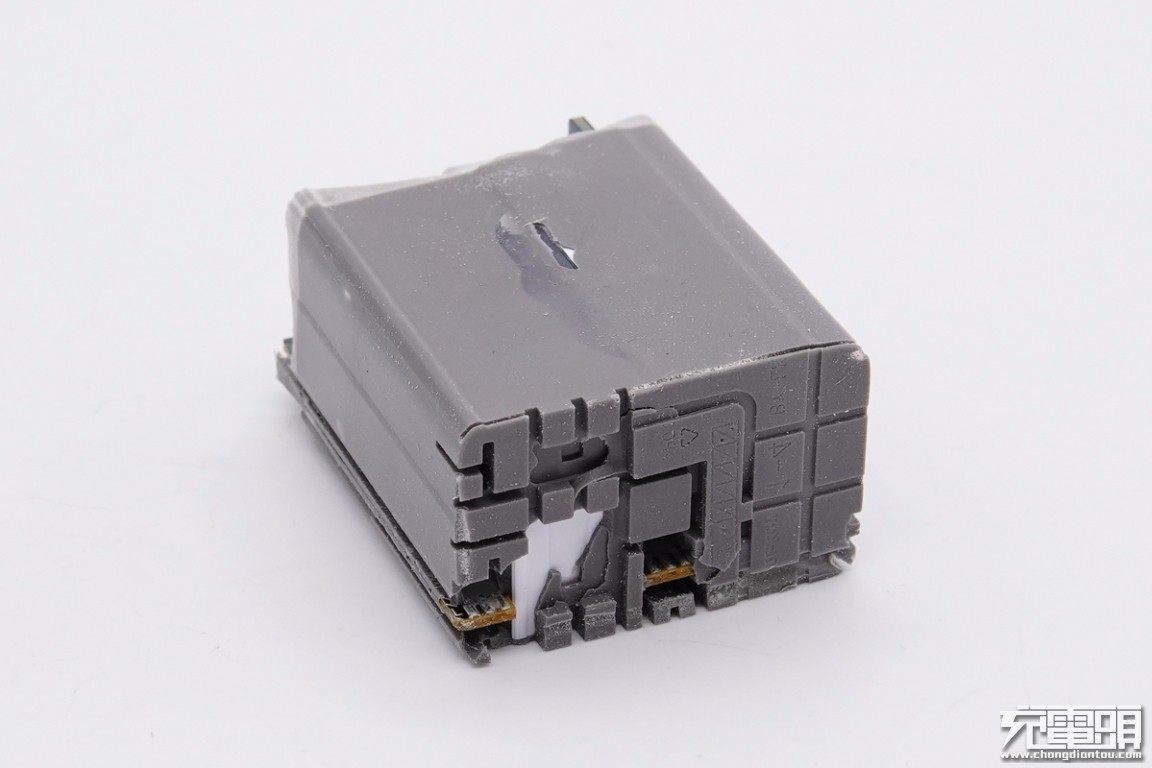

PCB整个被灌封胶密封,如此设计可以增强充电器散热性能以及机械强度。

输入端可以看到外壳内部注塑加强筋,左下角是AC输入弹片位置,与PCB接触供电。

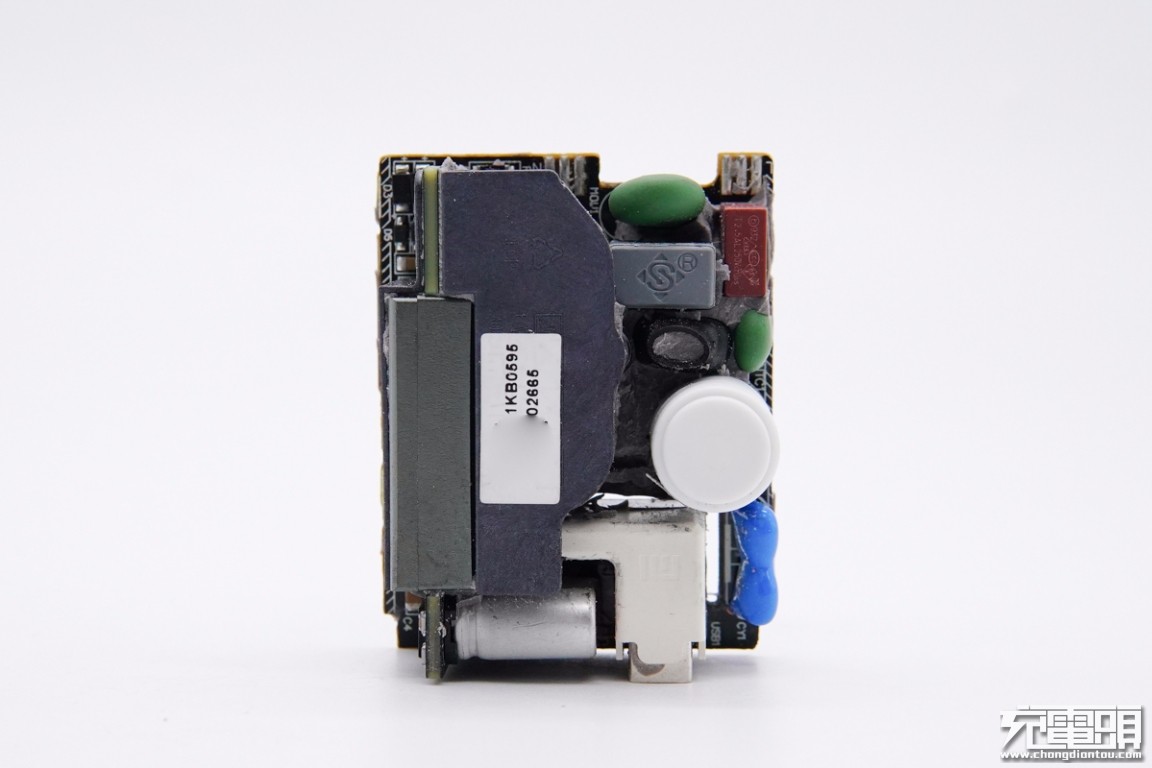

清理掉灌封胶,小米这款充电器采用了平面变压器,并设在主板左侧,和其它元器件之间有塑料板隔离。

PCB板背面一览,初次级之间设有镂空槽,用于穿过一体式隔离板。主板背面可以看到有整流二极管、PWM主控芯片、氮化镓功率芯片、光耦和协议芯片。

通过对PCB电路观察发现,小米11原装55W充电器采用典型的开关电源宽范围输出电压,由协议芯片通过光耦控制输出电压的设计架构。

输入端一览,绿色TVR压敏电阻,后面是X电容,右侧是两颗高压滤波电解电容,顶部覆盖塑料壳。

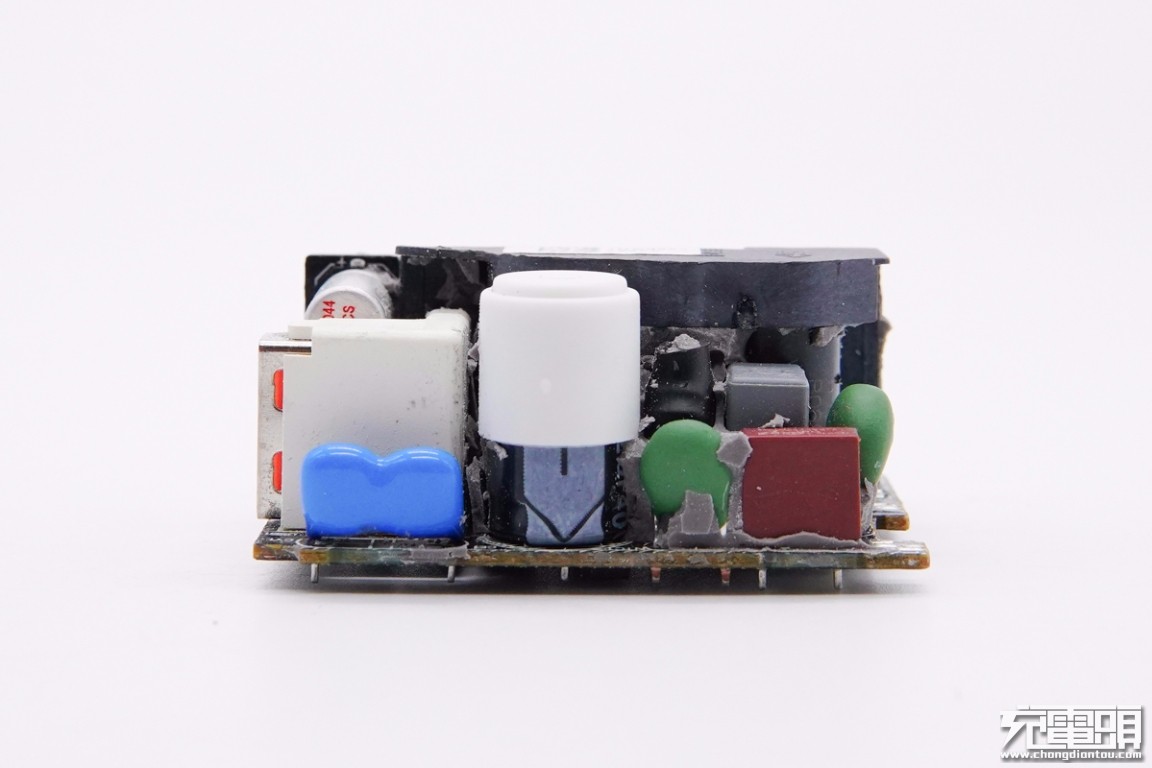

PCB板侧面一览,从左到右依次是串连的Y电容,高压滤波电解电容,NTC热敏电阻和延时保险丝,电容套有白色绝缘管。

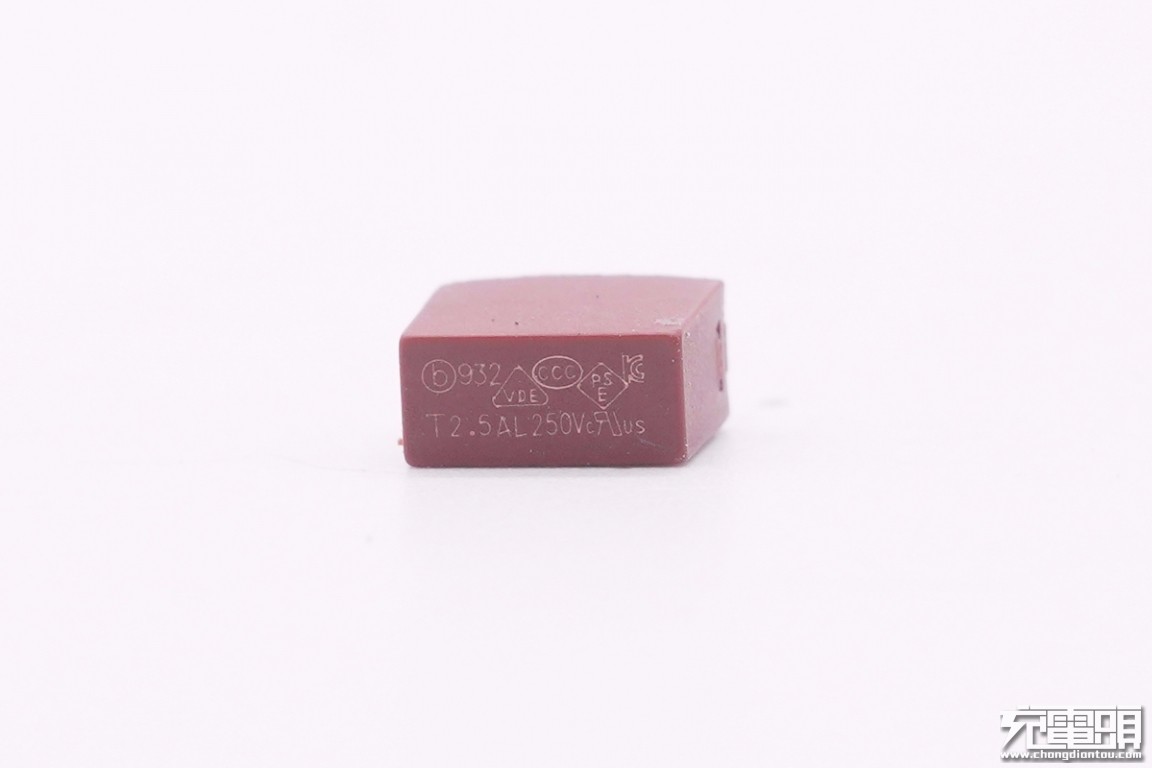

延时保险丝特写,规格为2.5A 250V。

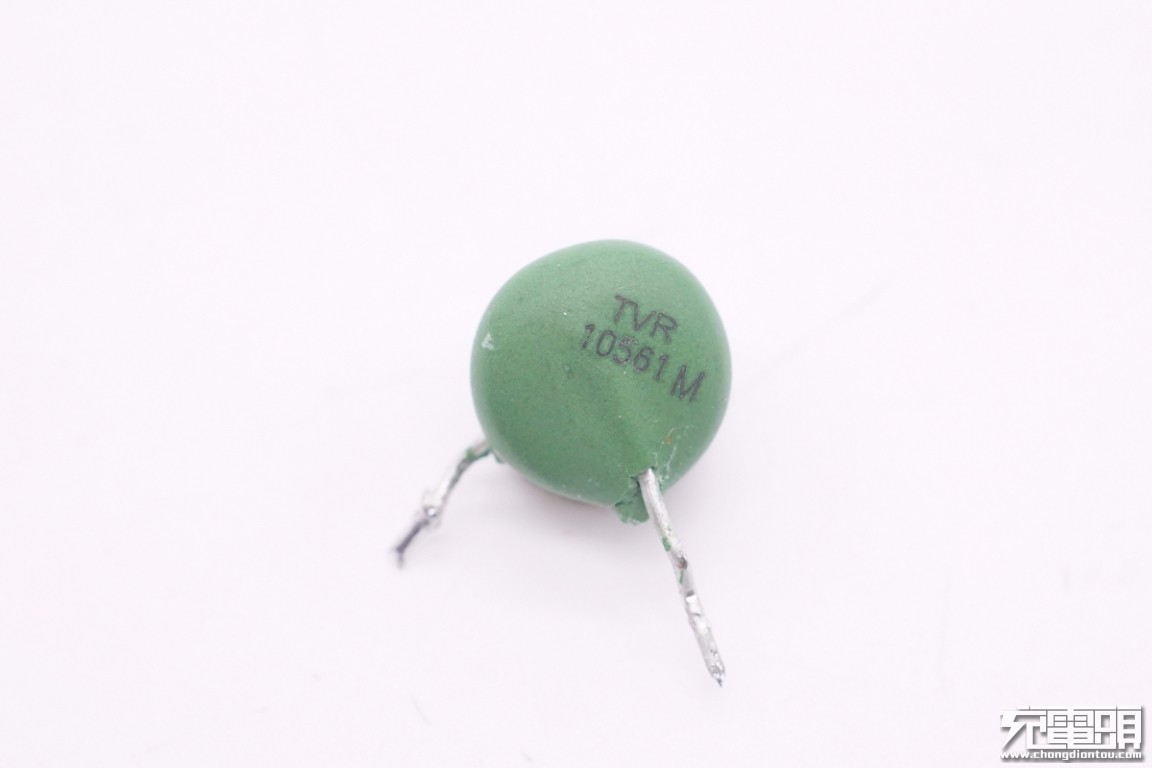

TVR10561 氧化锌压敏电阻,用于输入过压保护,当输入交流电压过高时,短路输入,保险丝熔断切断电路,保护后级元件。

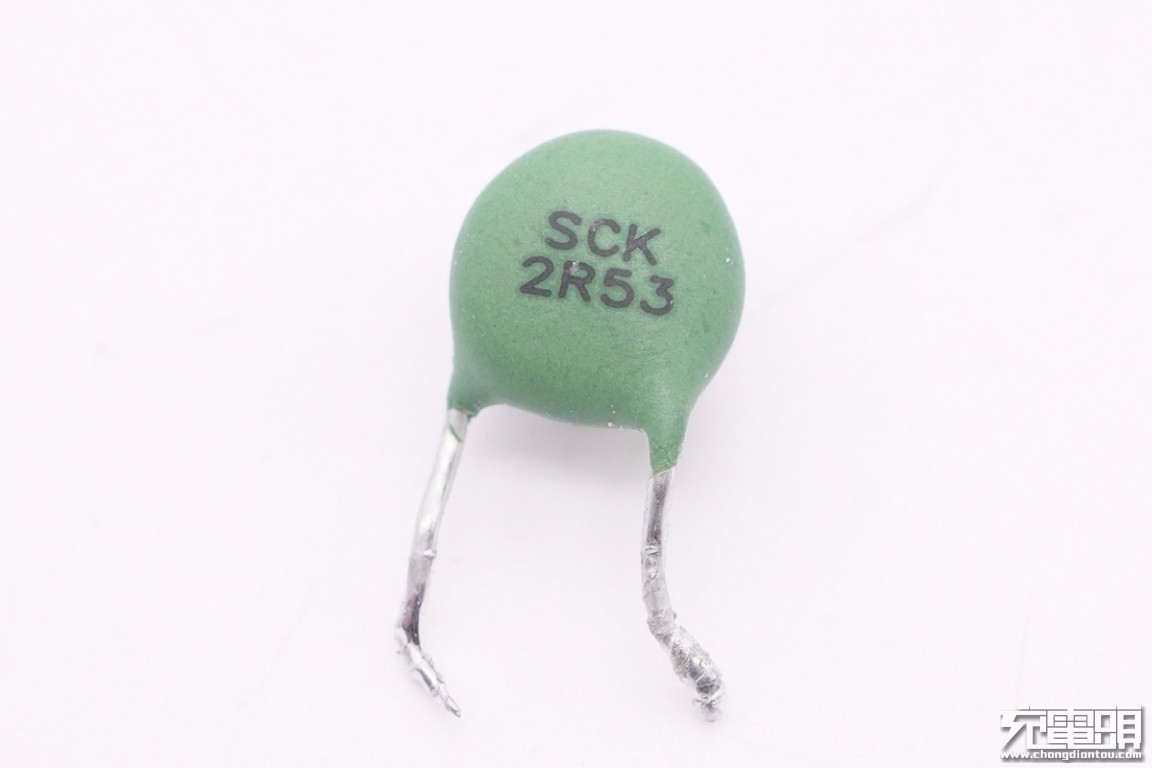

SCK2R53 NTC热敏电阻,用于抑制输入浪涌电流,减小充电器插电时的冲击电流。

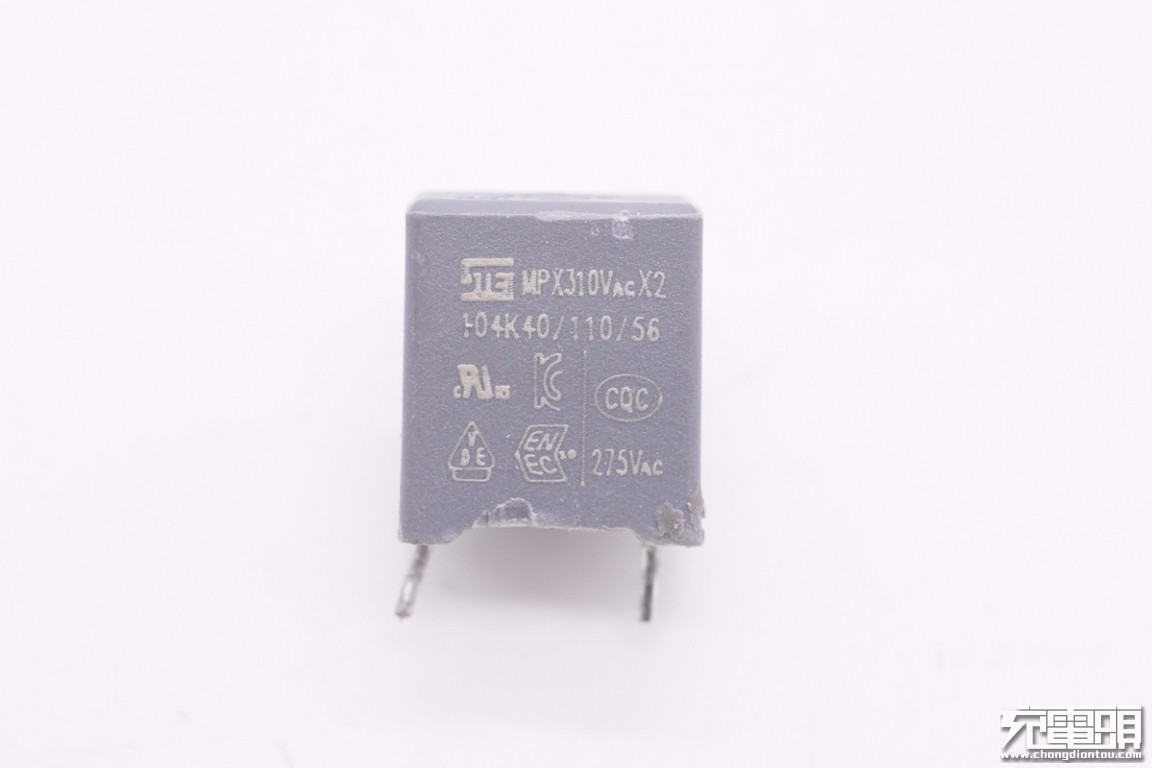

松田电子STE X2安规电容,104K310V。

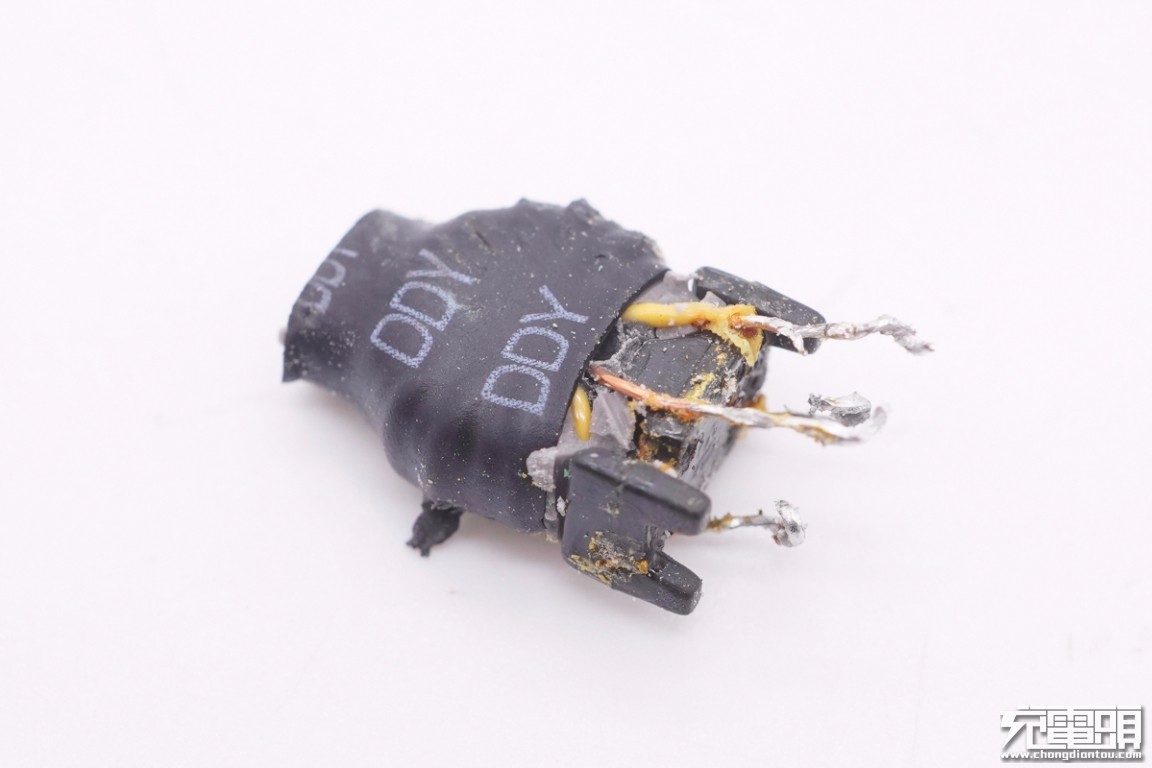

共模电感特写,用于滤除EMI干扰。

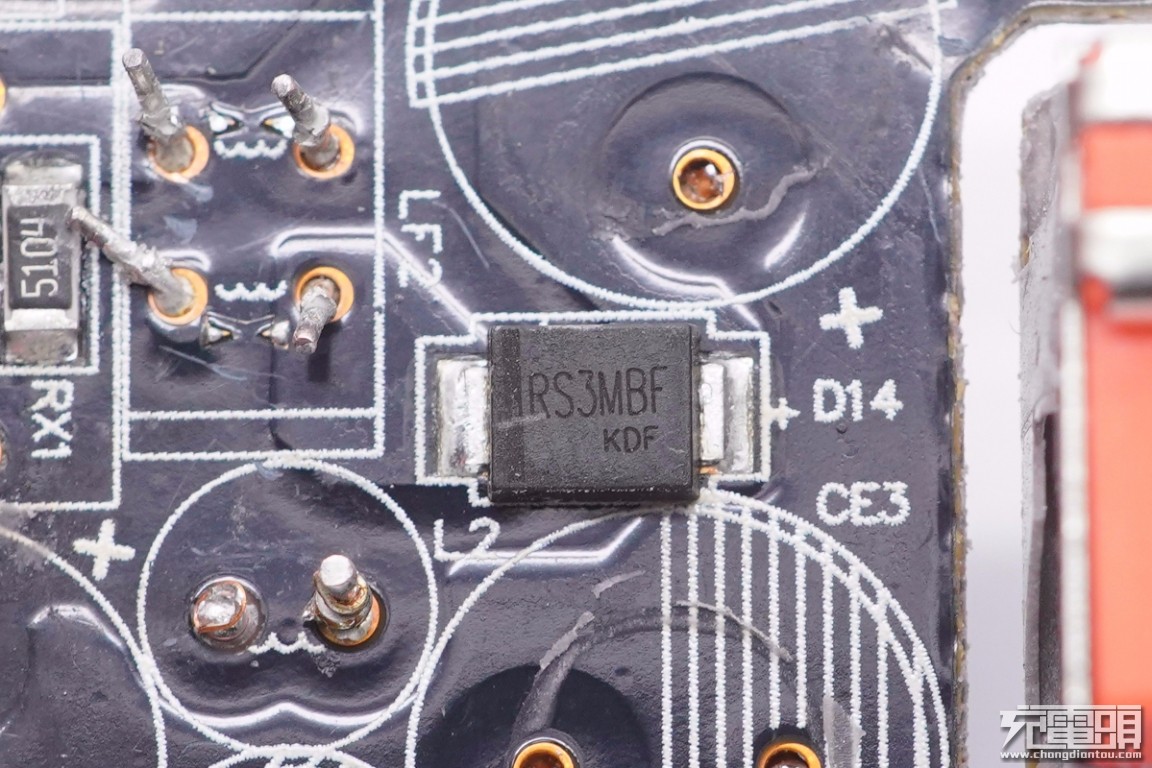

PCB背面三颗RS3MBF二极管。

拆掉其它元器件后发现主板正面还有一颗,四颗组成桥式整流。

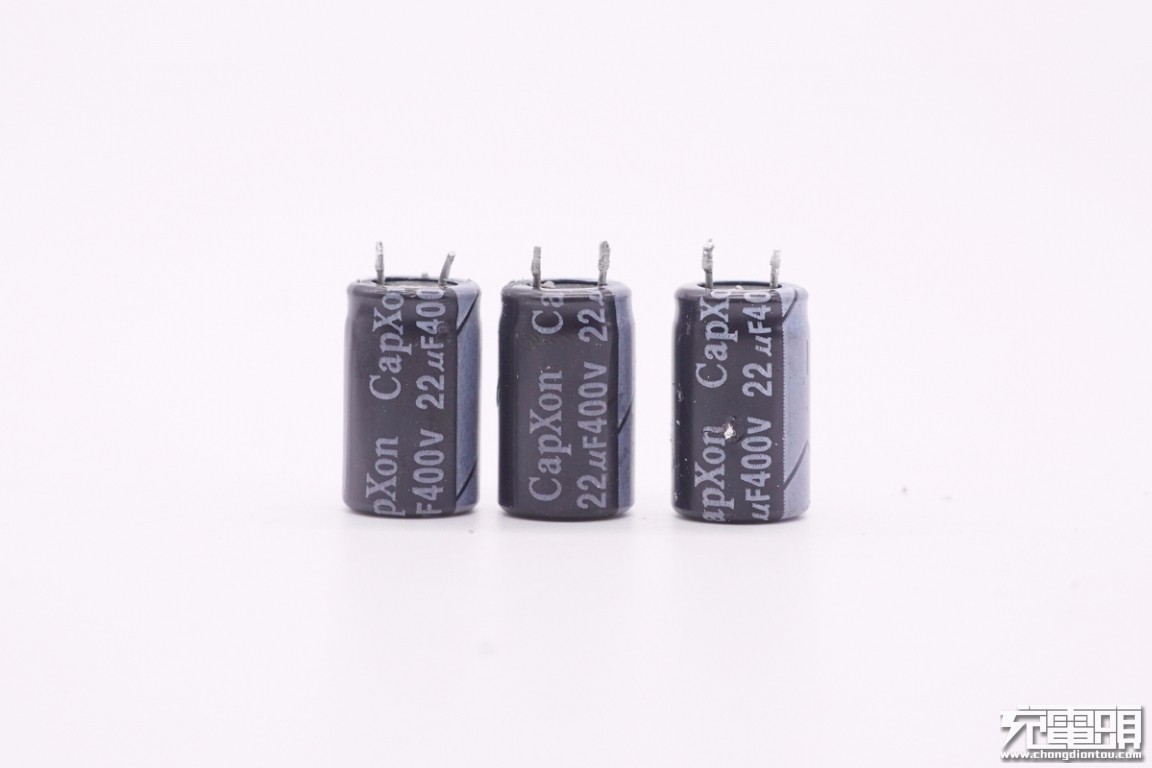

充电器共使用丰宾三颗22μF 400V电解电容滤波。

电容耐热为115℃。

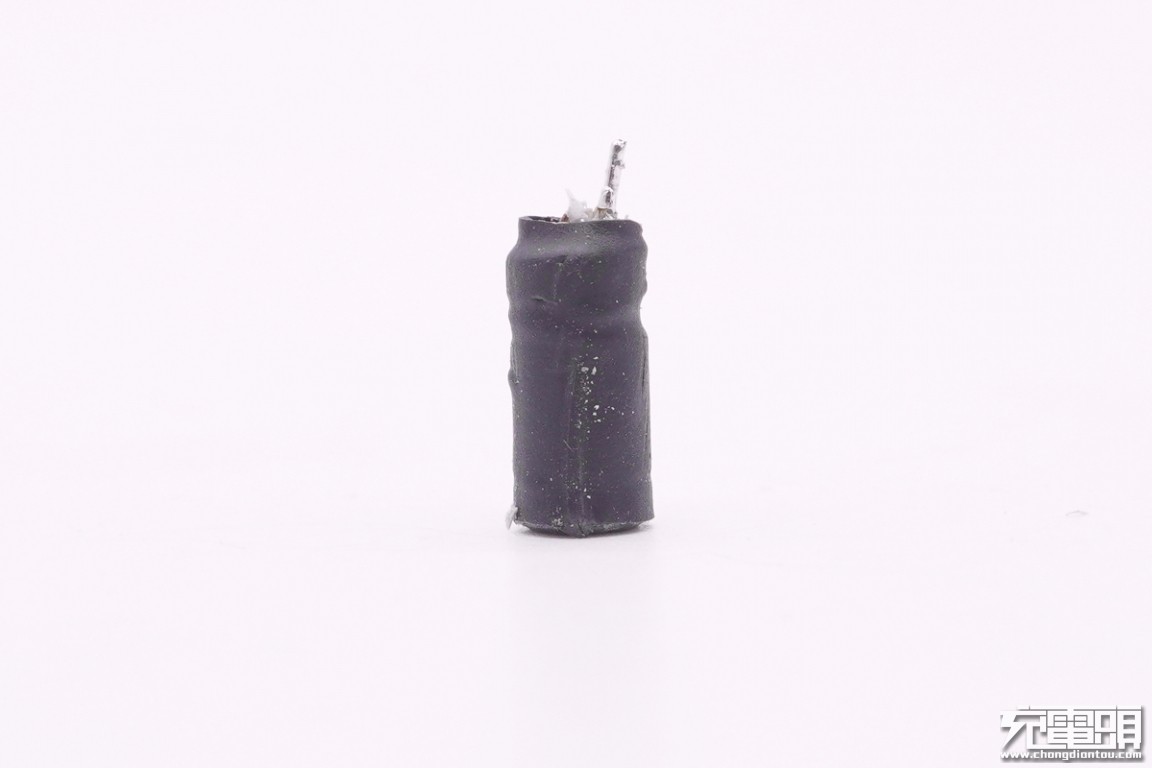

工字电感特写,外套热缩管。

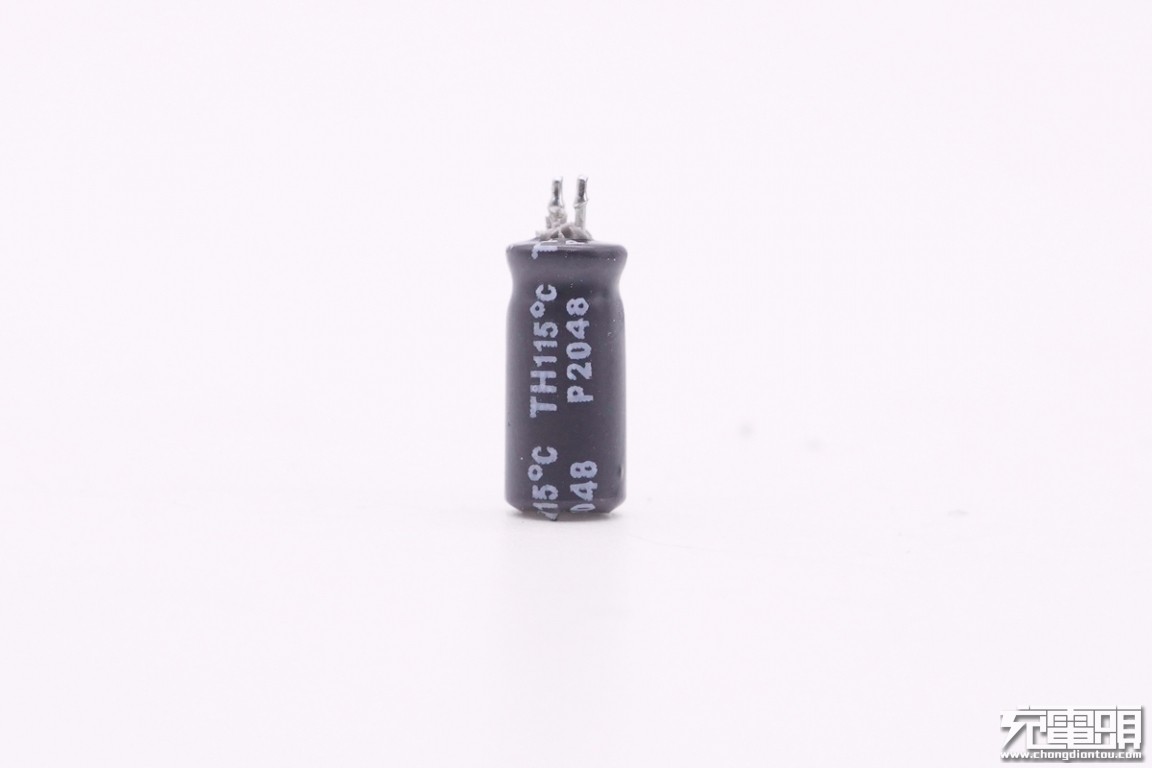

PWM芯片供电电容为4.7μF100V。

电容耐热同样为115℃。

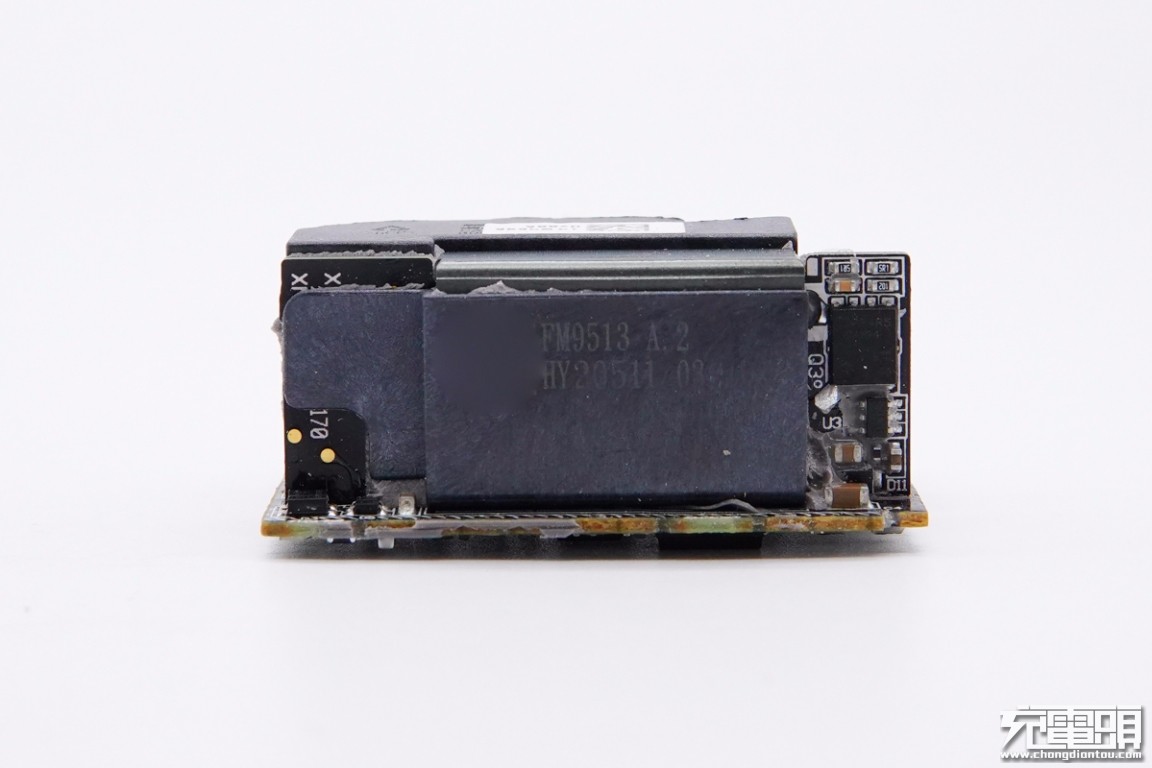

PCB板另一侧一览,这一侧垂直焊接平面变压器小板,变压器磁芯覆盖绝缘罩。

将平面变压器所在小板拆下,底部粘贴绝缘罩,次级焊接滤波固态电容。

另一面一览,次级还焊接同步整流管和同步整流控制器。

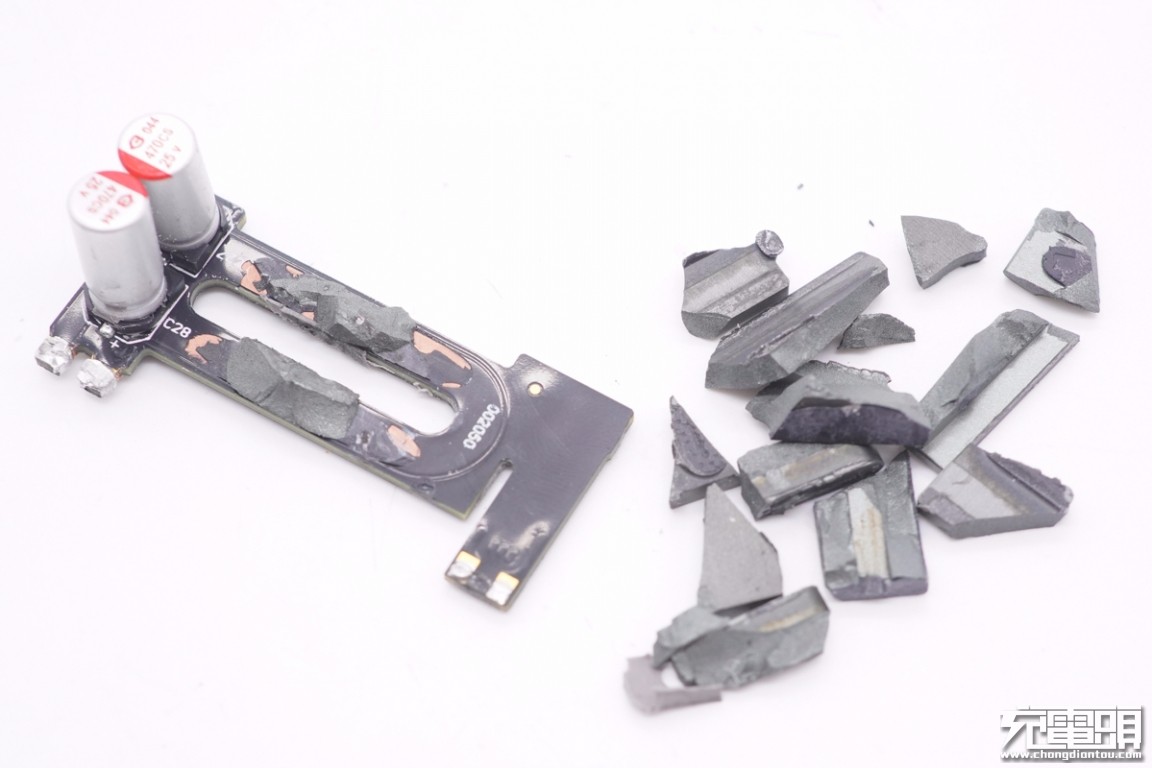

砸碎变压器磁芯,线圈采用跑道型。

充电器PWM采用安森美 NCP1342,高度集成的准谐振反激控制器,用于高性能的开关电源,内部集成X2电容放电,支持宽范围VCC供电和VCC过压保护,内置过热关断,支持完善的保护功能。

安森美 NCP1342 详细资料。

充电头网通过拆解了解到,采用安森美NCP1342主控芯片的还有OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、闪极100W 3C1A氮化镓快充充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器等。

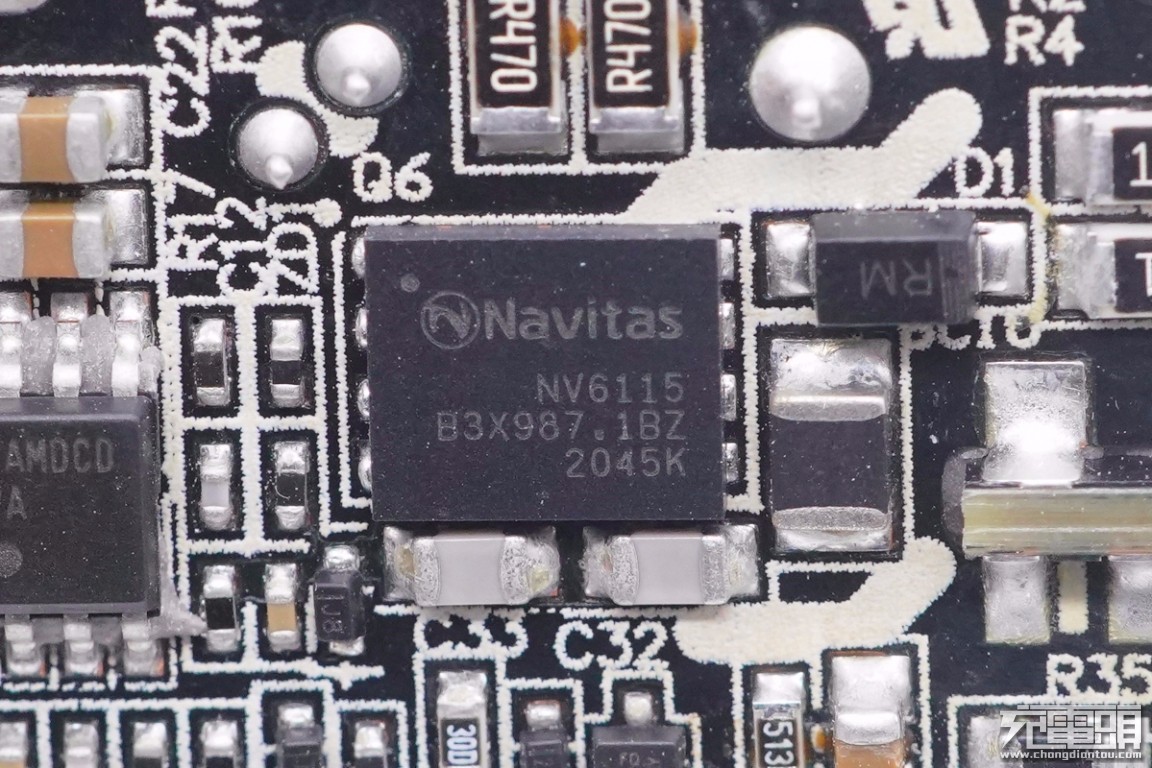

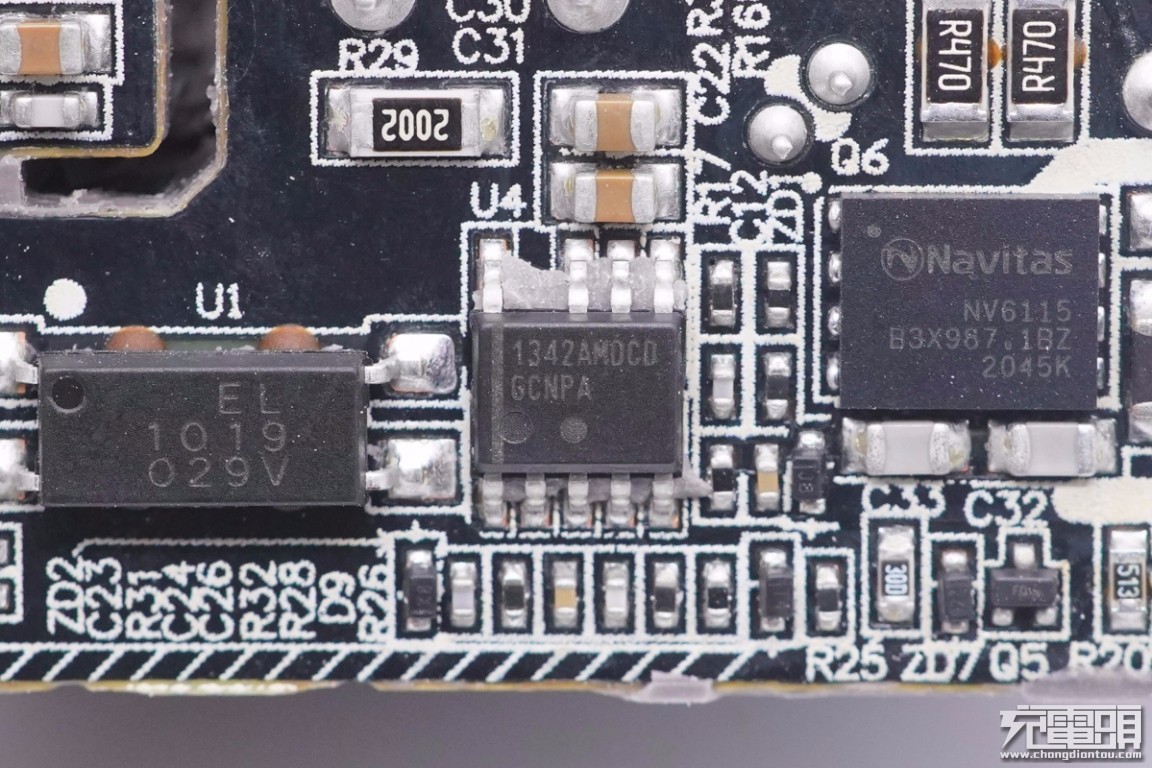

充电器采用纳微NV6115 GaN功率器件,这是充电器的核心元器件。左侧还有一颗NTC检测GaN器件温度,配合NCP1342用于过热检测。

NV6115内置驱动器以及复杂的逻辑控制电路,170mΩ导阻,耐压650V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积,得益于NV6115内置驱动器,无需外置驱动器,更加节省PCB空间。

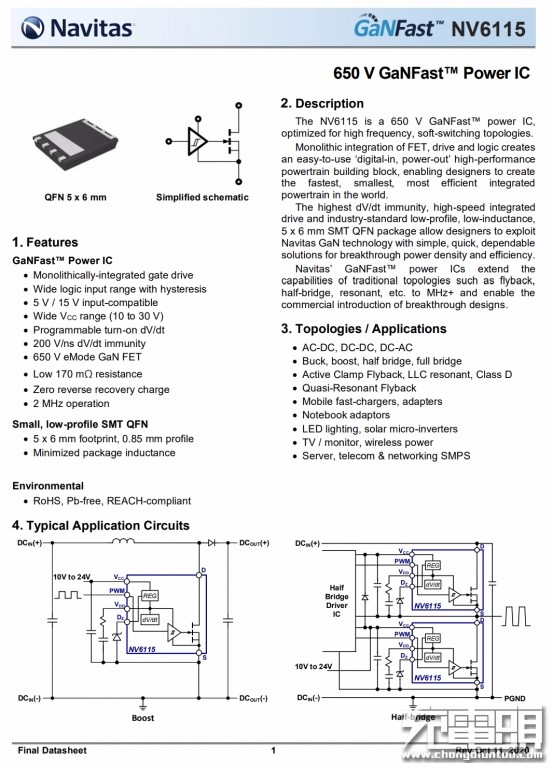

纳微 NV6115 详细资料。

充电头网拆解了解到,采用纳微半导体NV6115的还有华硕2C1A 65W氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50W饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、贝尔金68W双C口GaN充电器、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器等产品。

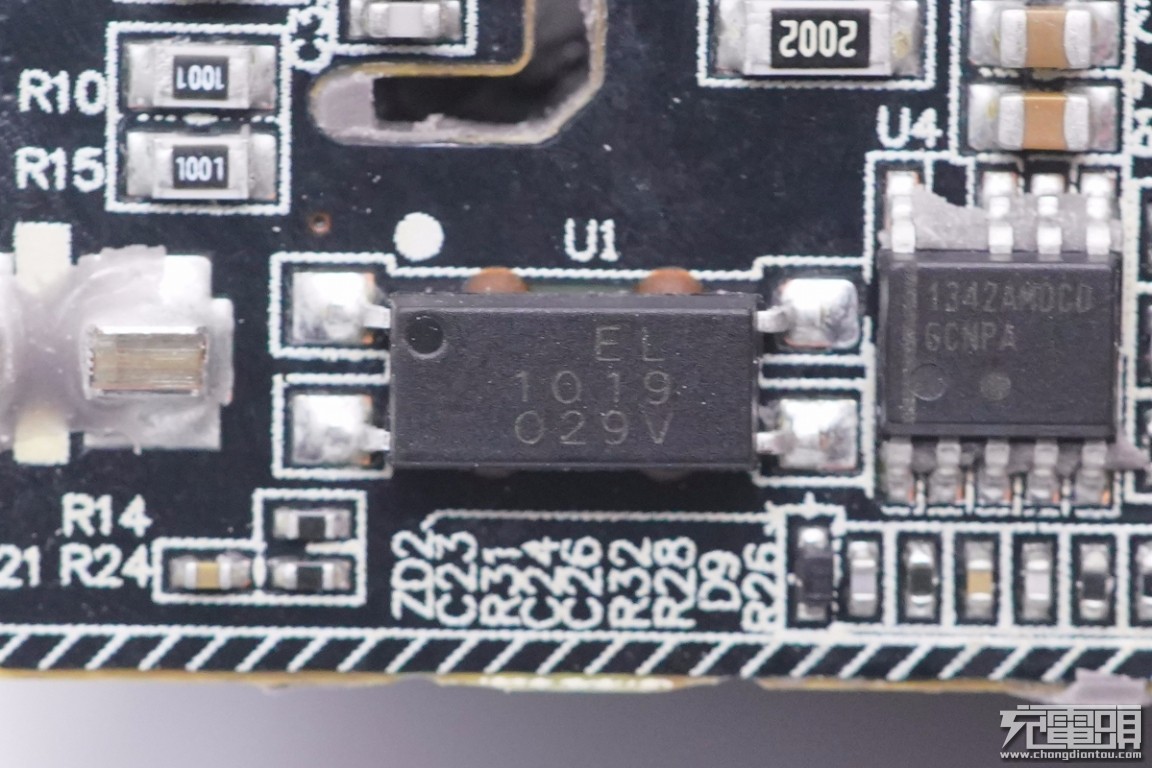

亿光EL1019光耦,用于反馈调节输出电压。

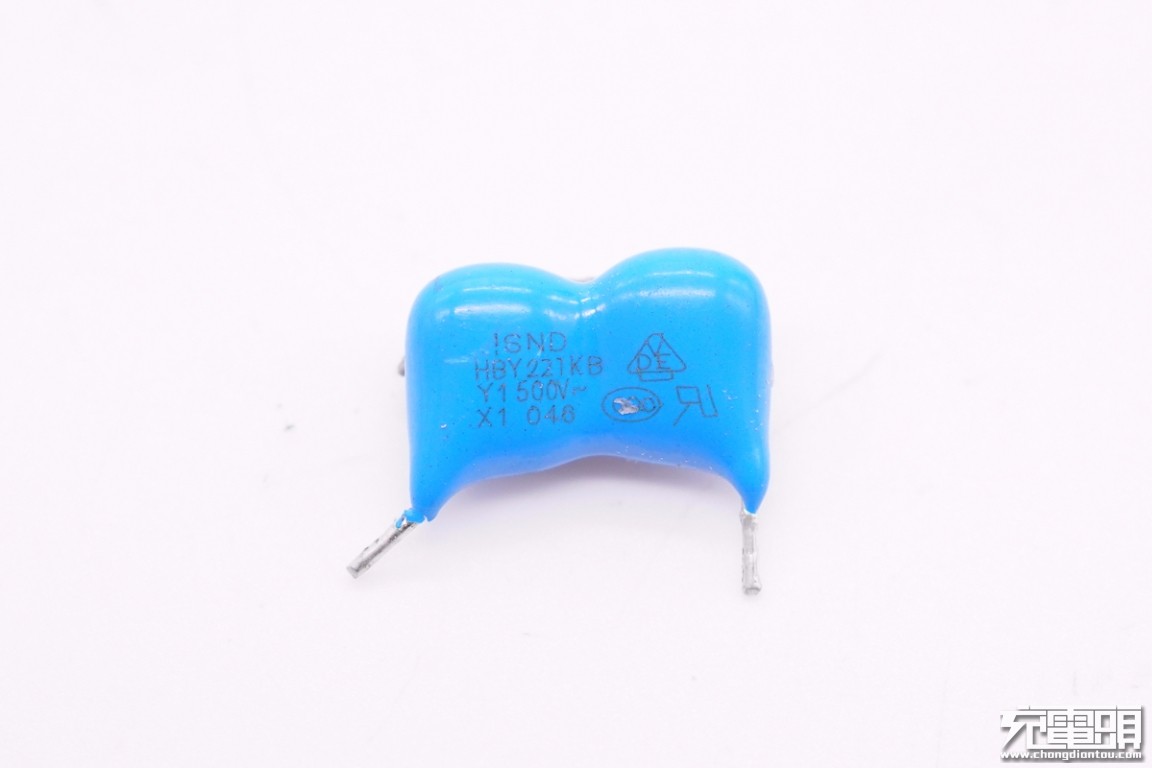

双Y安规陶瓷电容采用厦门华信安产品,串联双重绝缘设计。

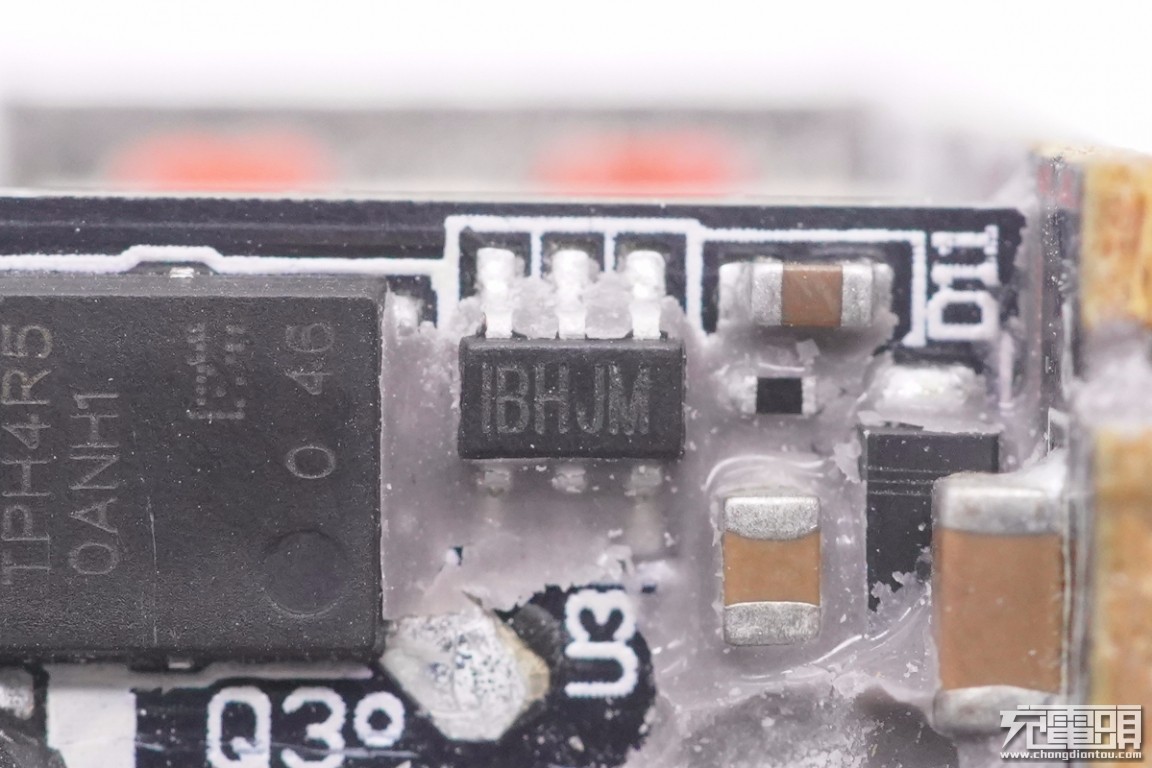

丝印IBHJM次级同步整流控制器,实际型号为MP6908A,来自MPS芯源半导体,最高工作频率600KHz。

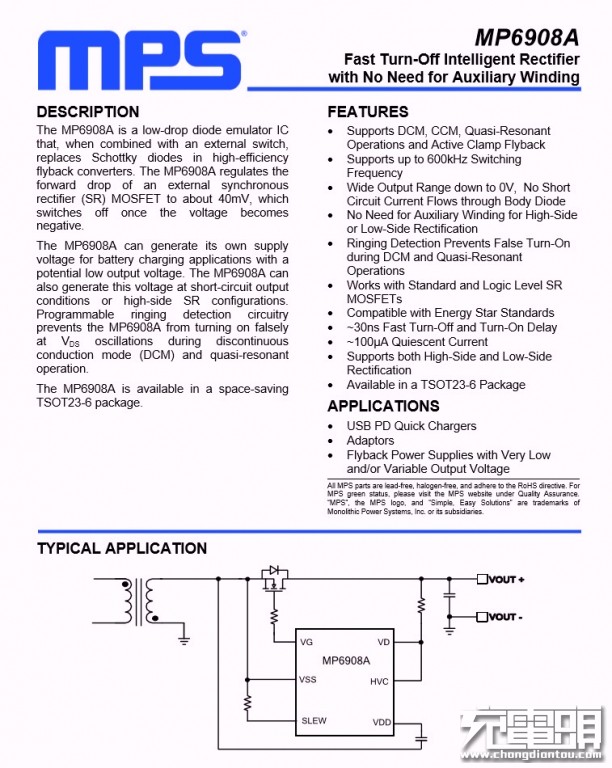

MPS MP6908A详细规格参数。

充电头网拆解了解到,采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65W快充插座等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

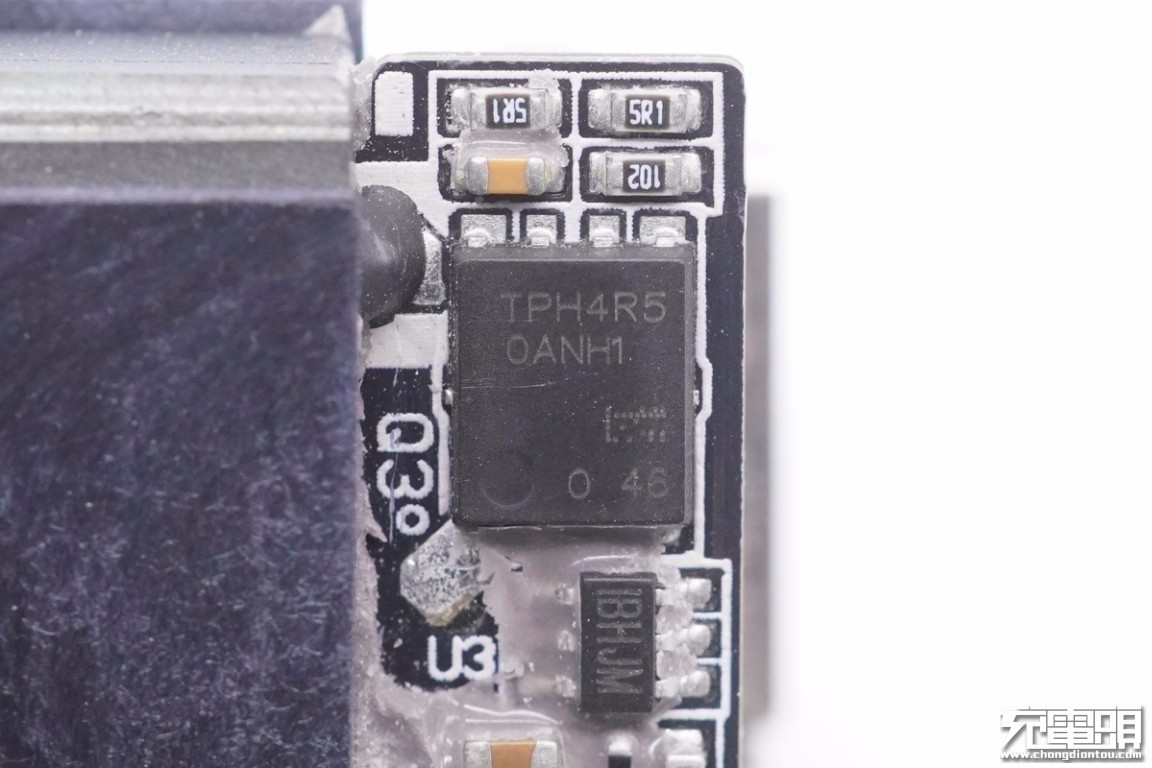

同步整流管为东芝TPH4R50ANH,100V耐压,导阻3.7mΩ,适合于DC-DC转换器,开关稳压器和马达驱动。

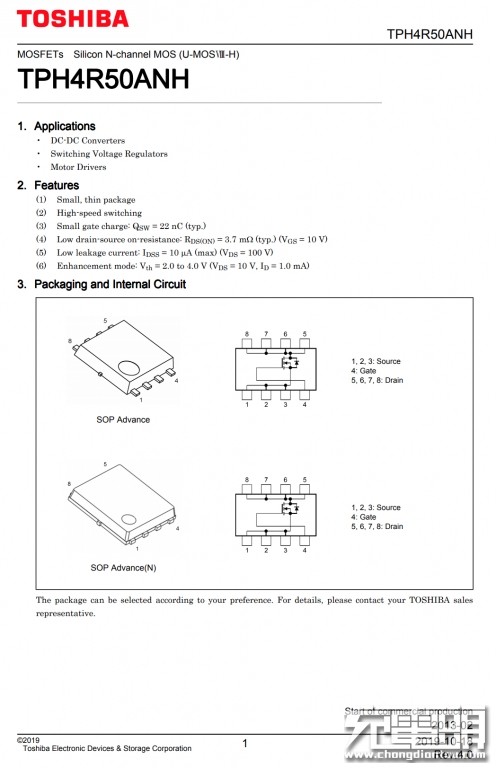

东芝 TPH4R50ANH 详细资料。

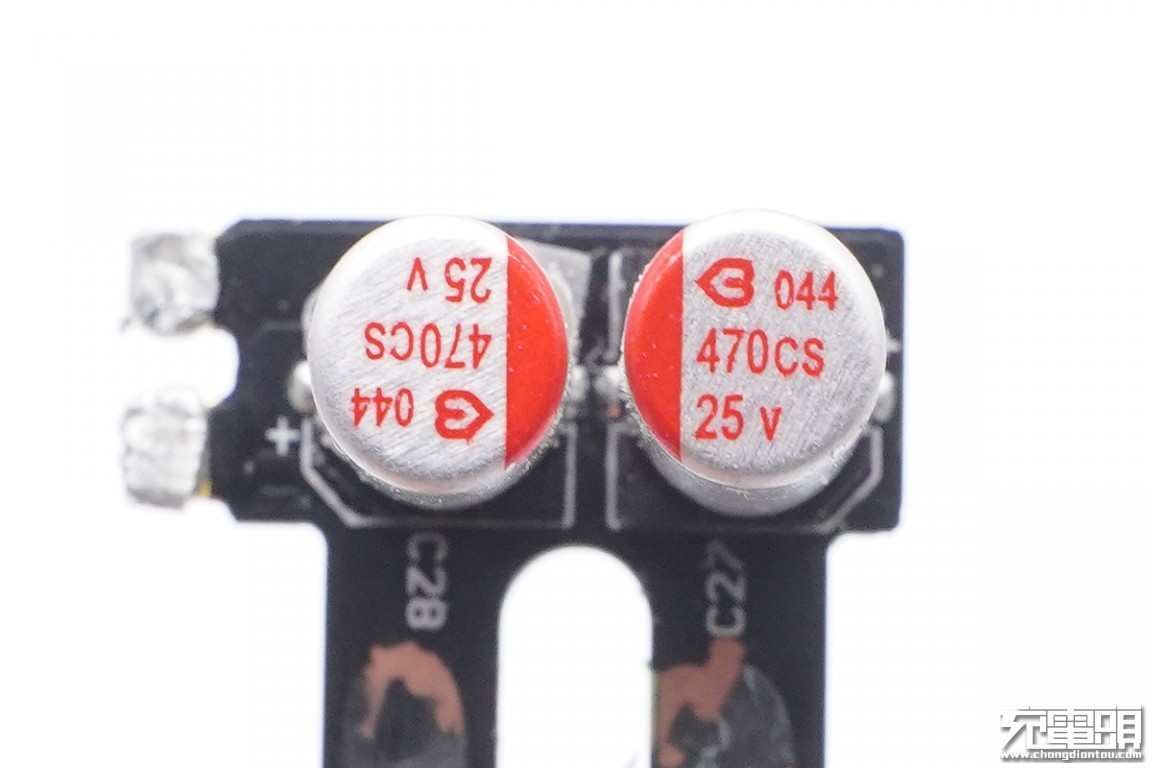

两颗SMD贴片型固态电容规格为470μF25V,为绿宝石股份生产,小型化尺寸为6.3*13mm,查询规格书,得知可承受高温回流焊达 265°C,为低阻抗,贴片型产品,便于客户自动化作业,减少人工成本。

根据小编的调查,绿宝石的固态贴片型电容器已大量出货,满足很多客户小型化需求。此同类固态贴片型电容器产品也在华为小型化66W车充、华为66W超级快充充电器、小米22.5W快充充电器、飞利浦65W氮化镓快充摩天轮插座、锤子55W PD快充充电器、公牛20W USB PD快充充电器、vivo 55W FlashCharge2.0闪充充电器等数十款产品上使用过,产品质量获得客户一致认可。

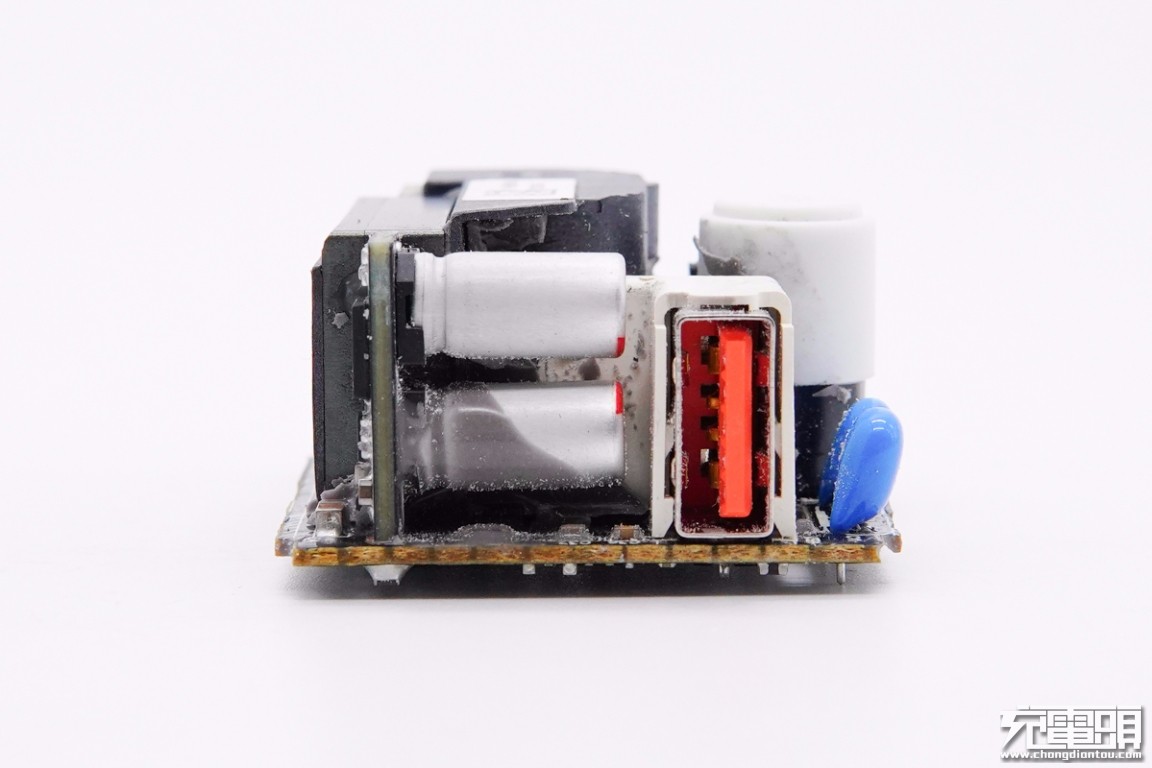

输出端一览,USB-A母座外套有白色塑料绝缘罩。

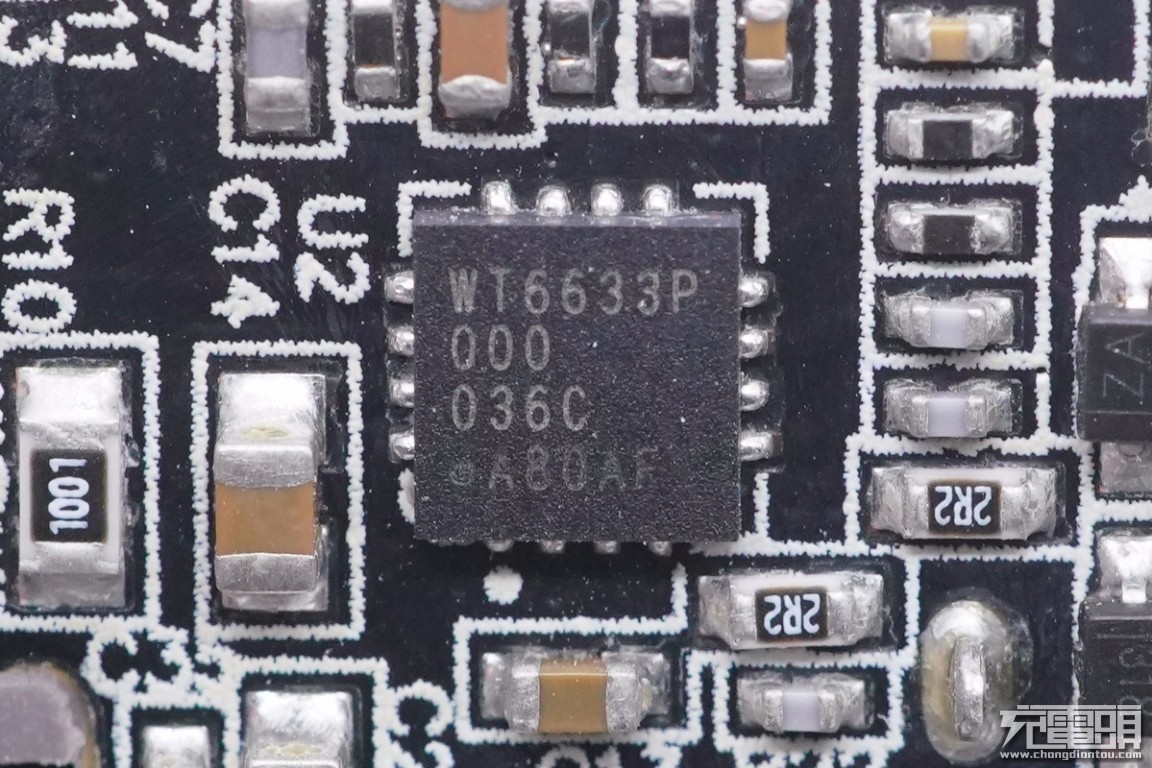

充电器协议IC采用伟诠 WT6633P,支持USB PD3.0,支持高通QC4,QC4+和QC5。通过USB-IF认证,TID1070018。同时WT6633P还通过了高通QC5认证,认证号4789627043-2,高通QC4+认证,认证号4788566324-2。WT6633P内置8051内核,内置恒压恒流控制,片内集成输出电流传感,支持线损补偿,内置完善的保护功能。

充电头网通过拆解了解到,采用伟诠WT6633P的还有坚果65W单C口氮化镓充电器、小米120W超级快充、小米10 Pro原装65W快充充电器、小米9 Pro原装45W快充充电器、联想27W USB PD快充充电器、安福瑞63W双口快充充电器等产品。

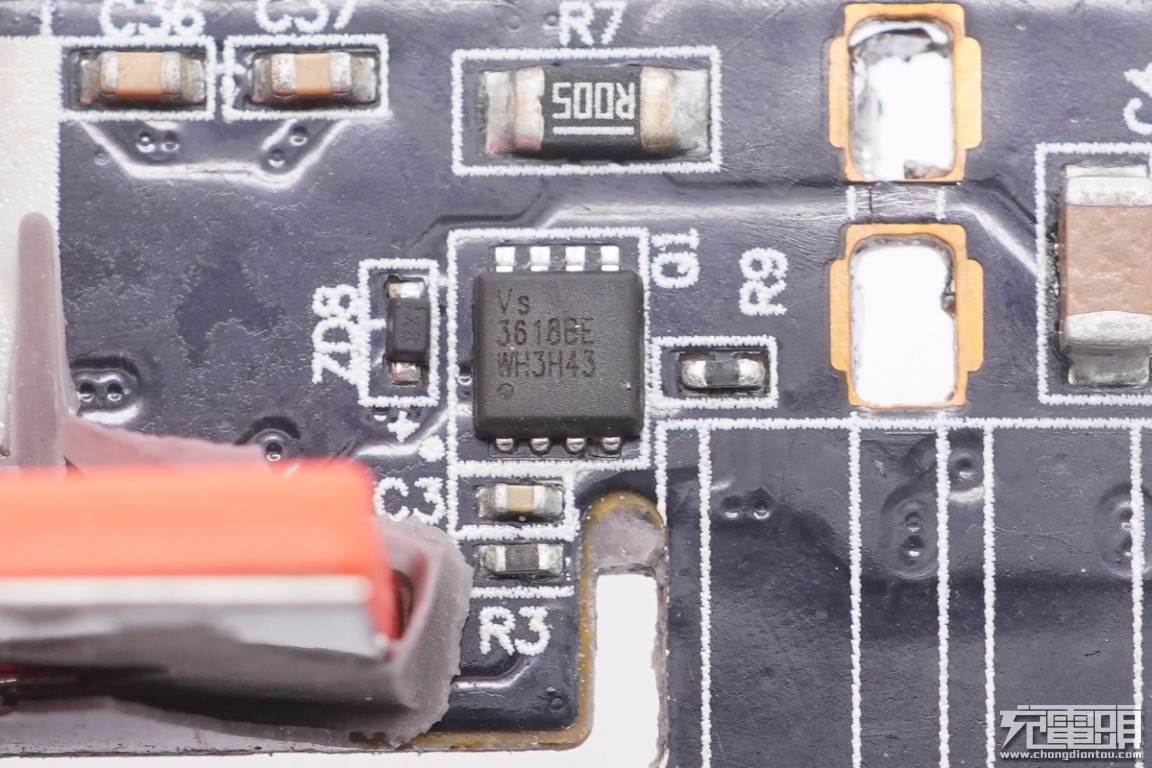

输出VBUS开关管采用威兆 VS3618BE,耐压30V,PDFN3333封装,R005是输出电流检测电阻。

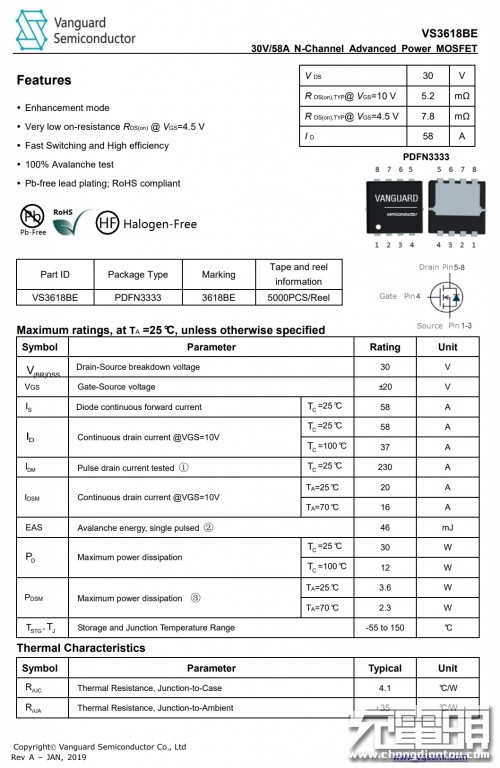

威兆 VS3618BE 详细资料。

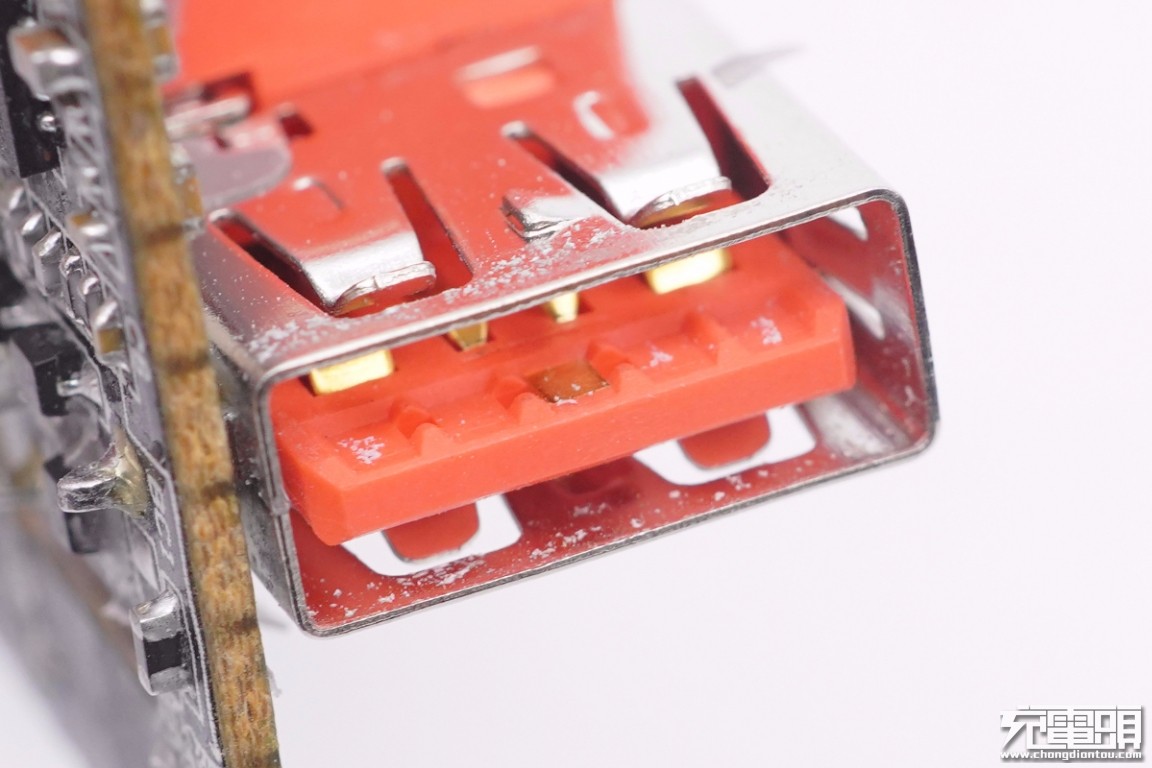

USB-A母座特写。

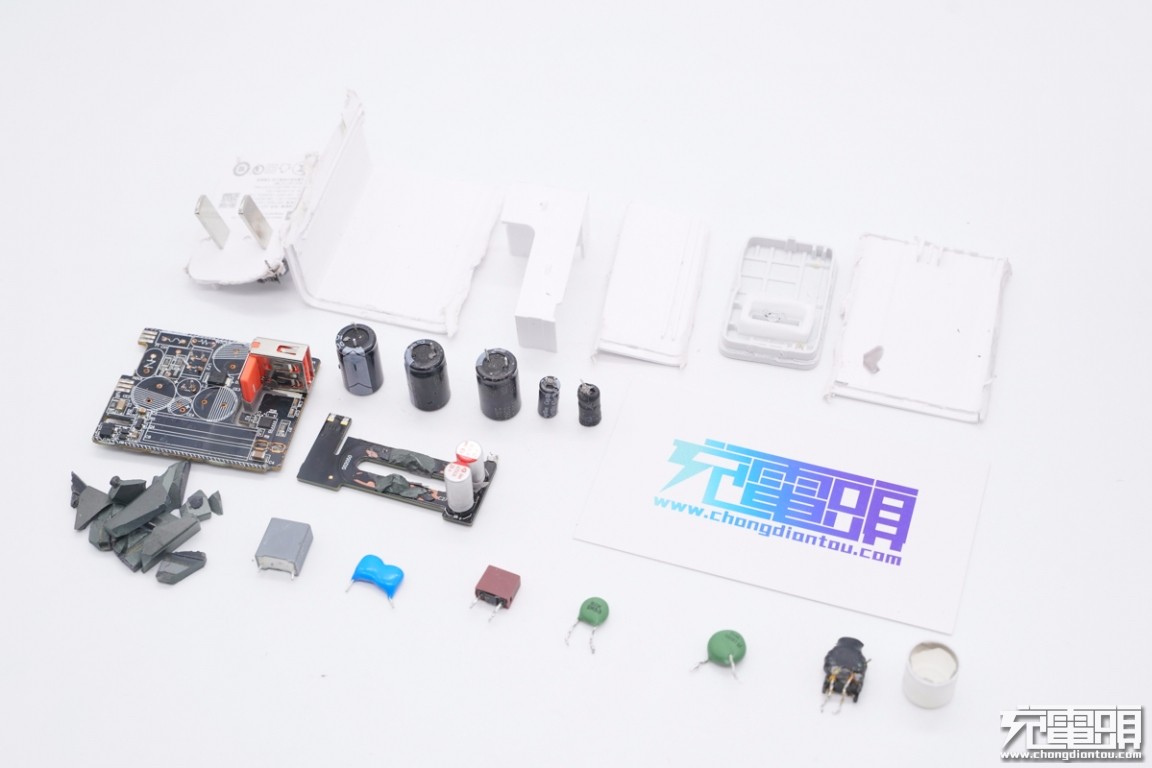

全部拆解完毕,来张全家福。

充电头网拆解总结

小米11原装55W氮化镓充电器不仅进行了魔改,同时又与时俱进,采用氮化镓技术,机身小巧功率密度约0.9W/cm³。此外造型也是家族风,插脚接口靠侧边设计,搭配原装线使用,不仅支持55W私有快充,还支持50W PD快充。自小米9手机以来,每代标配的充电器都进行了魔改,小米似乎也很乐意去打造魔改充电器生态,至于这条道路未来如何,有待时间考验。

充电头网通过拆解了解到,小米11原装55W氮化镓充电器内部采用导热灌封胶灌封成一个整体,可提高适配器的防水性、导热性,元器件没有位移空间,起到提高耐候性,加强导热避免局部热点的作用,大大提高适配器的可靠性。

此外充电器在纳微GaN功率器件旁放置了一颗热敏电阻,由安森美NCP1343检测适配器温度,进行过热保护,这在充电头网拆解过的适配器中并不多见,可以看出,小米是要打造一款最强的小米配机充电器。

话说回来,这款充电器初级采用安森美NCP1342驱动纳微NV6115氮化镓器件,次级采用MPS MP6908A驱动东芝TPH4R50ANH进行同步整流,输出协议IC使用伟诠WT6633P,性能强悍。初级采用丰宾115℃耐热电解电容,输出采用绿宝石超低阻抗固态电容滤波,高耐热电容保证了使用寿命,低阻抗固态电容保证了输出质量。元件均来自一线大厂,并且还使用灌封工艺,品质值得肯定。
