拆解报告：NOKIA 诺基亚 22.5W 快充移动电源 P6202

发表于 3年以前 | 总阅读数：957 次

昔日的手机龙头品牌诺基亚，最近也围绕 iPhone 快充推出一些 20W PD 充电配件，比如此前拆解的一款 20W PD 快充充电器，以及今天将为大家拆解的这款支持 22.5W 快充的移动电源。

诺基亚这款移动电源拥有 20000mAh 的大容量，支持 18W PD 快充的同时，还兼容 22.5W 超级快充等多种主流的快充协议。下面就为大家带来这款产品的详细拆解，看看内部做工和用料。

一、诺基亚 22.5W 快充移动电源外观

诺基亚这款移动电源采用纯白色包装盒，正面印着产品的外观图片；同时也标注了产品的四大卖点。

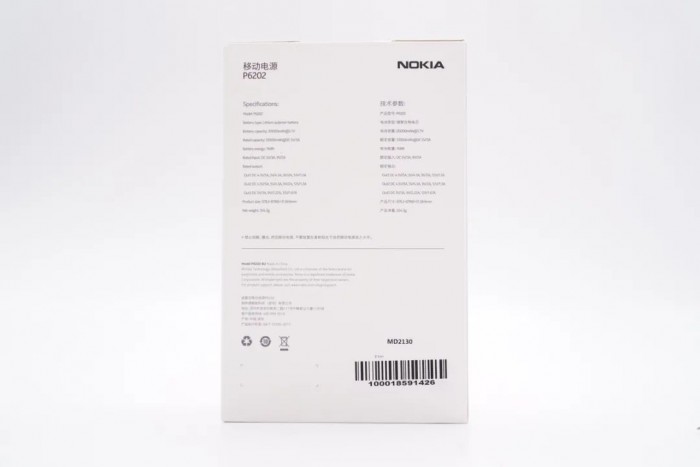

背面印着产品的详细参数以及厂商信息。

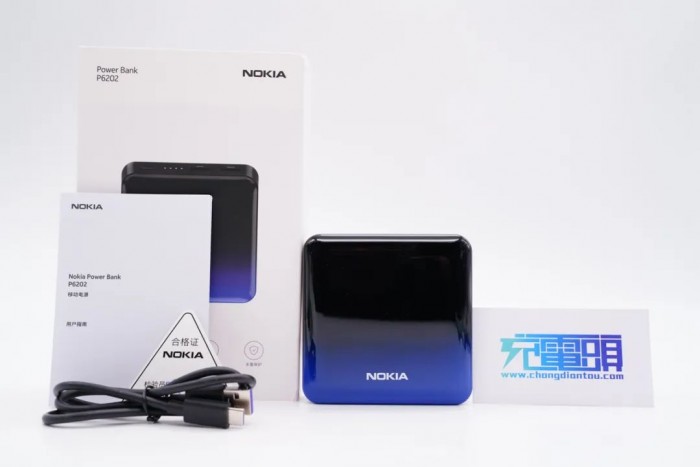

包装盒里面除了移动电源之外，还附赠了一条数据线和一份使用说明书。

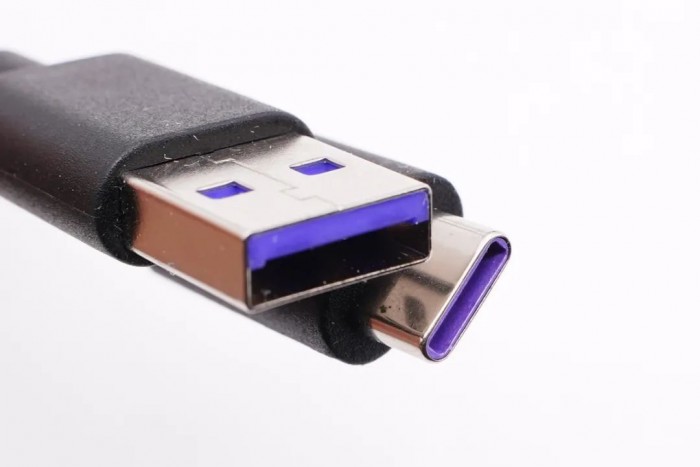

数据线为 USB-A to USB-C 短线，携带方便并且能够同时可以满足大部分手机和移动电源自身的充电需求。

数据线为蓝色胶芯。

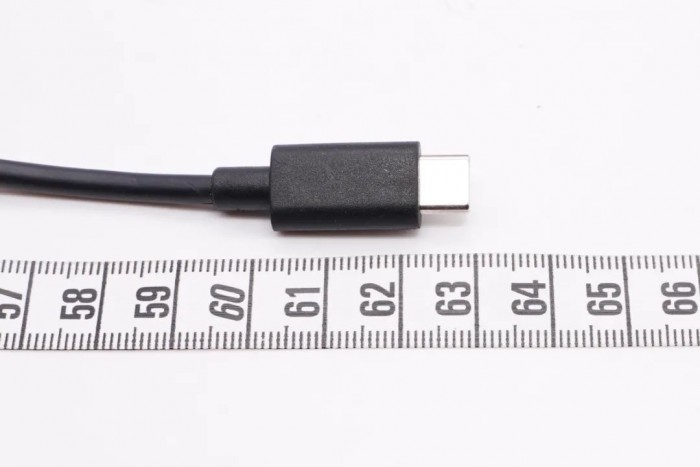

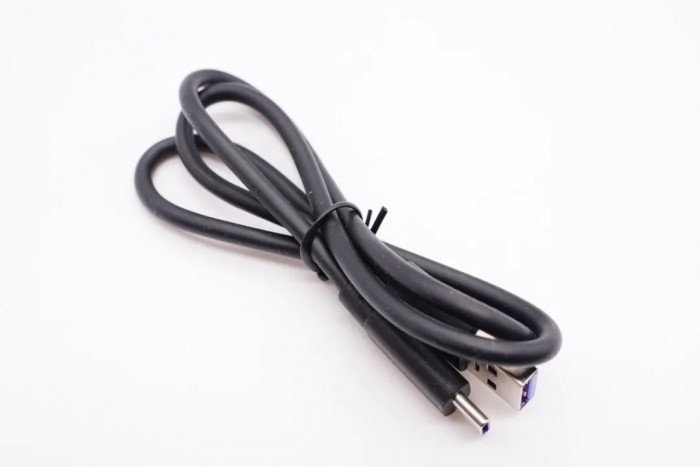

整条数据线的长度约为 63cm。

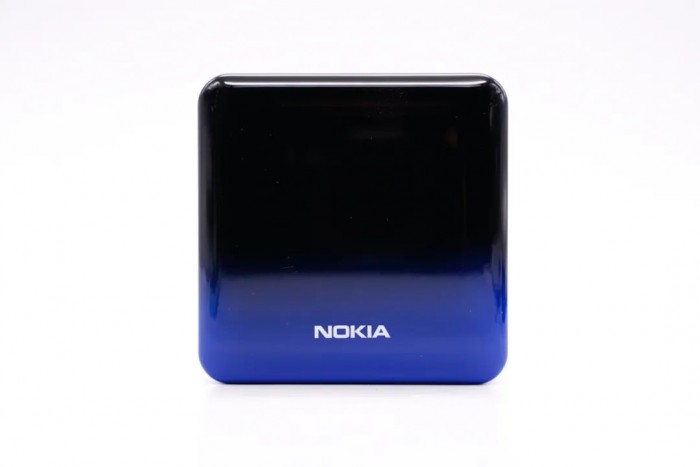

诺基亚这款移动电源外形方正，塑料外壳经过亮面处理，正面为黑色和蓝色的渐变色，并印有 NOKIA 的品牌 logo。

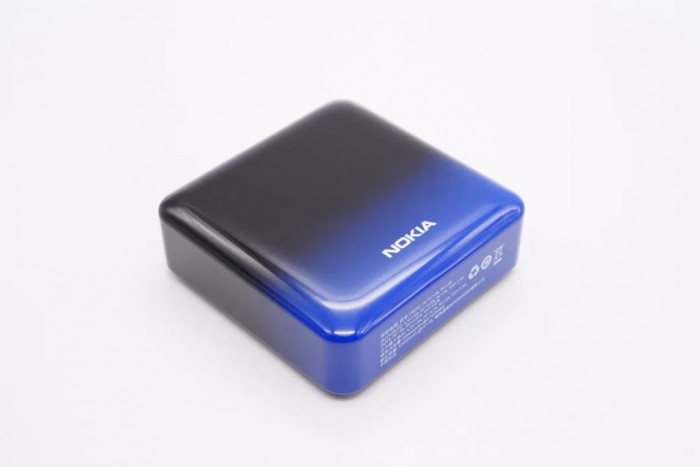

移动电源的正面和侧面均为渐变亮面。

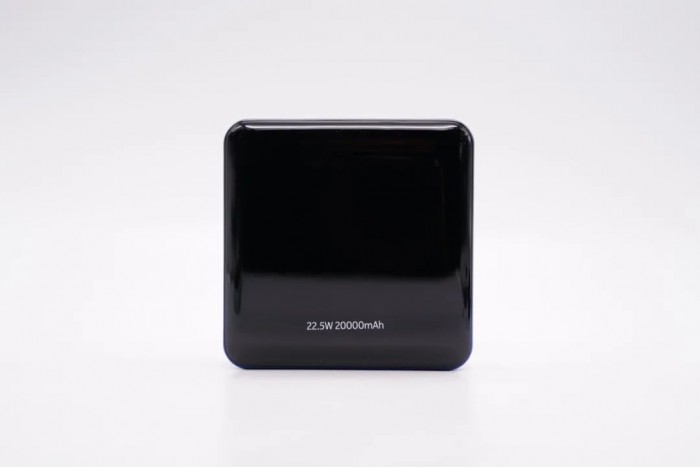

背面为纯黑色亮面，同时也印有 22.5W 和 20000mAh 字样。

顶部设有两个橙色胶芯的 USB-A 接口、四颗 LED 电量指示灯和一颗电源按键。

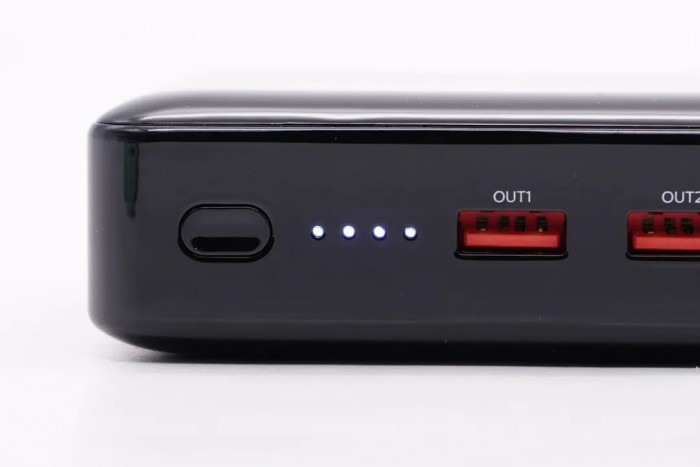

电源按键和 LED 电量指示灯特写。

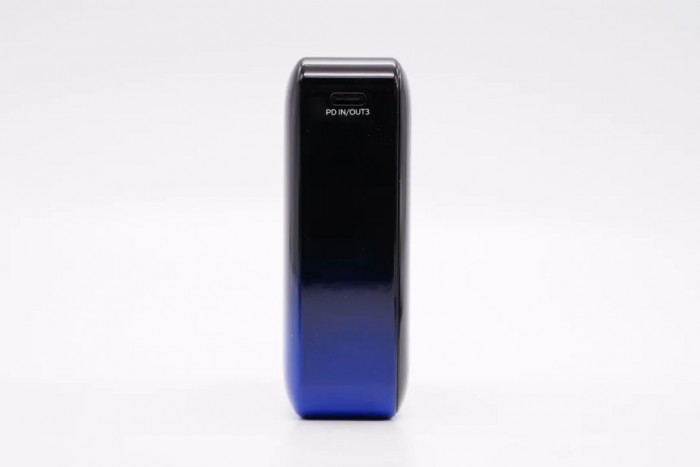

侧面设有一个 USB-C 双向充电接口。

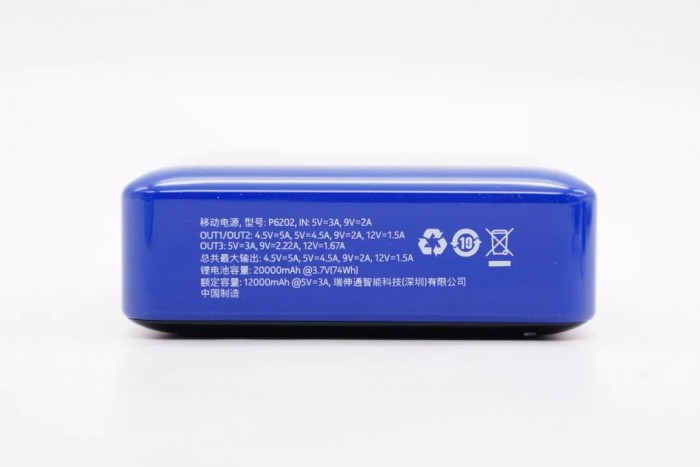

底部的参数显示，产品型号为 P6202，输入支持 5V3A、9V2A；两个 USB-A 接口支持 4.5V5A、5V4.5A、9V2A、12V1.5A 输出，USB-C 接口支持 5V3A、9V2.22A、12V1.67A 输出。锂电池容量为 20000mAh（3.7V 74Wh），由瑞伸通智能科技（深圳）有限公司出品。

这款移动电源的宽度约为 87.2mm。

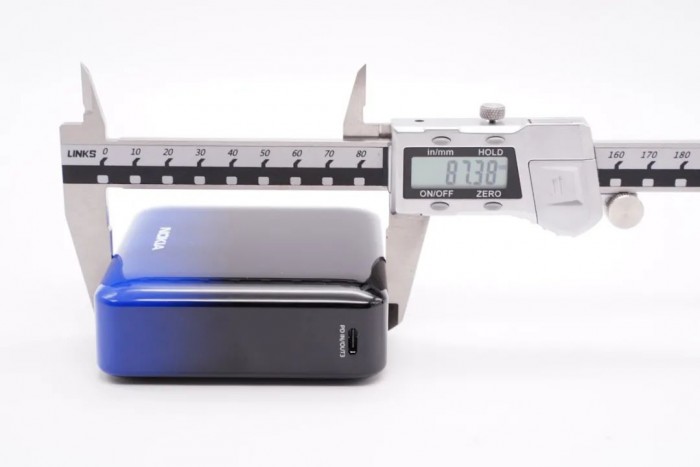

高度约为 87.4mm。

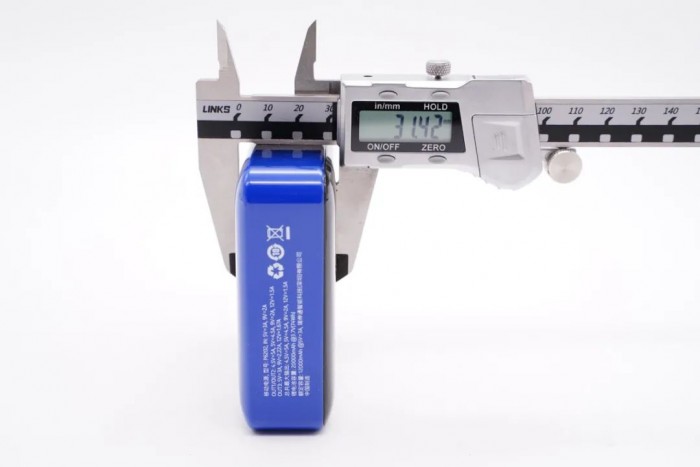

厚度约为 31.4mm。

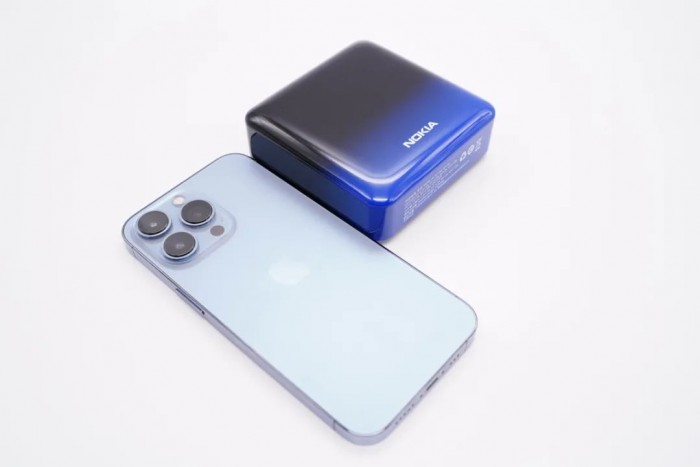

诺基亚移动电源与 iPhone 13 Pro 体积对比。

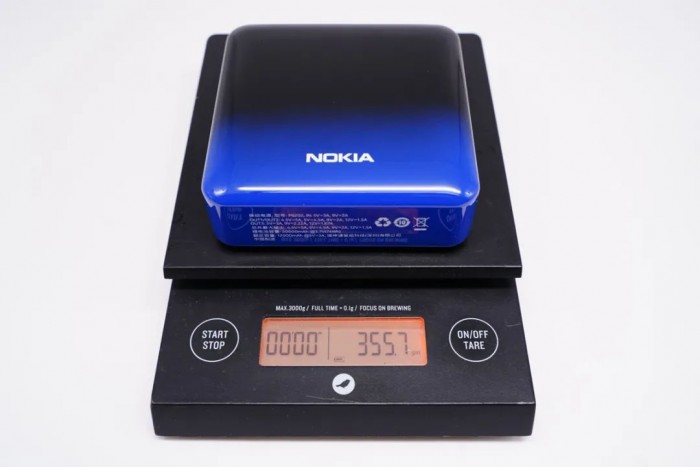

净重约为 356g。

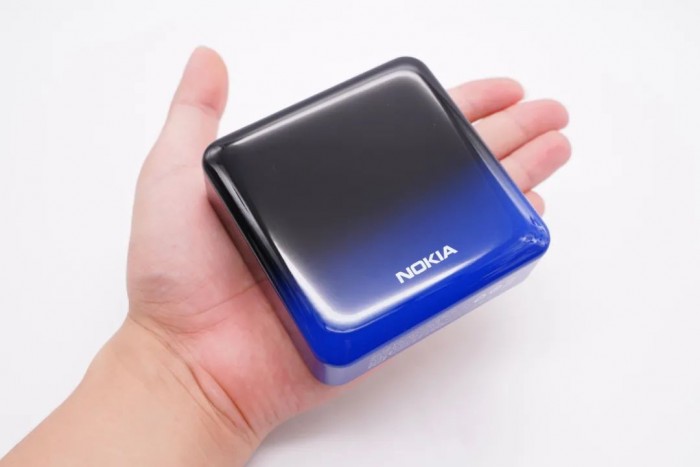

20000mAh 容量的移动电源，拿在手上还是很有分量的。

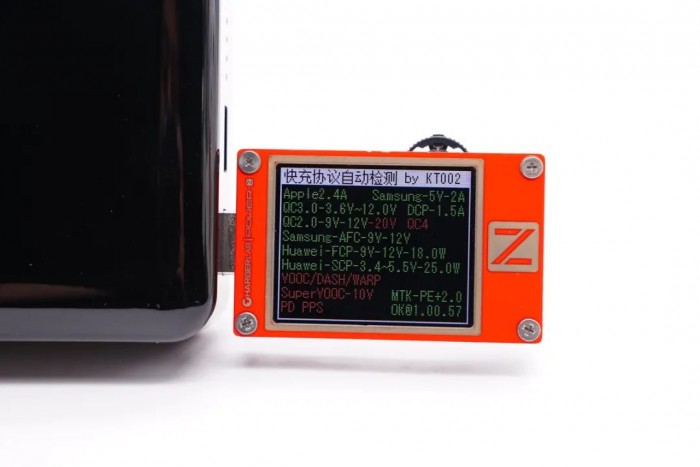

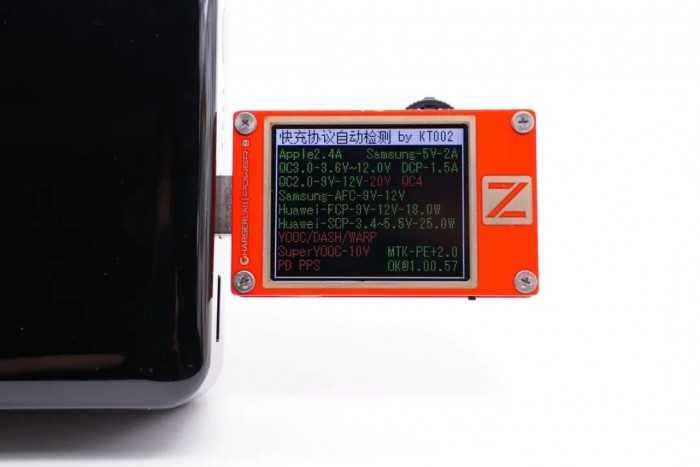

使用 ChargerLAB POWER-Z KT002 检测 USB-A1 接口的输出协议，显示支持 Apple 2.4A、Samsung 5V/2A 和 DCP 协议，以及 QC2.0/3.0、AFC、FCP、SCP、MTK PE 等多个快充协议。

USB-A2 接口的输出协议与 USB-A1 接口保持一致。

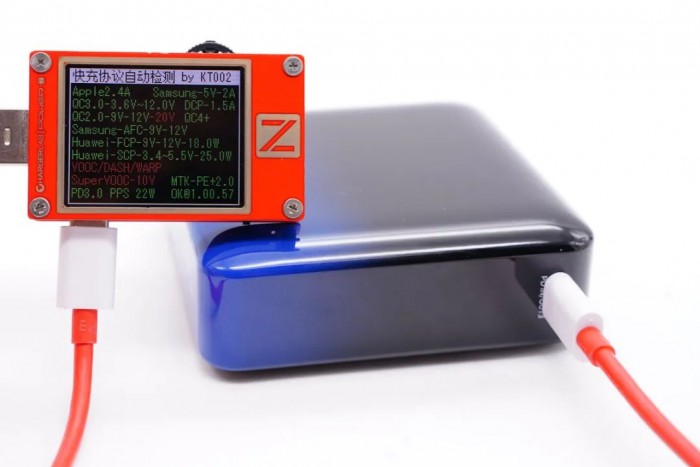

USB-C 接口除了支持 USB-A 口的所有快充协议外，还兼容 QC4 +和 PD3.0 PPS 快充协议。

PDO 报文显示支持 5V2A、9V/2A、12V1.5A 三组固定电压档位和 5-5.9V3A、5-11V2A 两组 PPS 电压档位。

二、诺基亚 22.5W 快充移动电源拆解

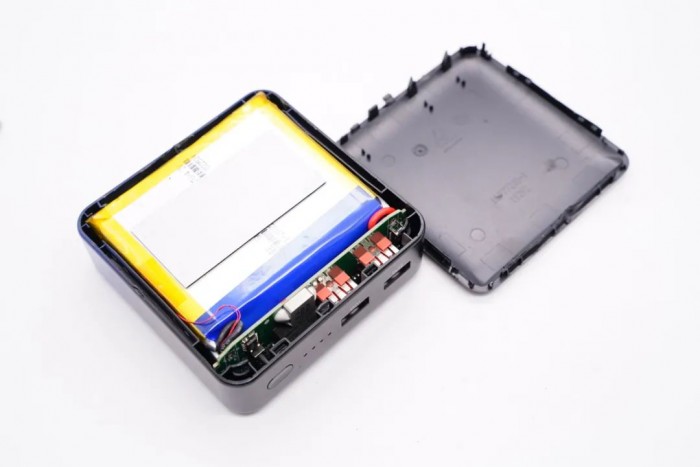

打开移动电源的外壳，可以看到内部的电芯和 PCB 模块。

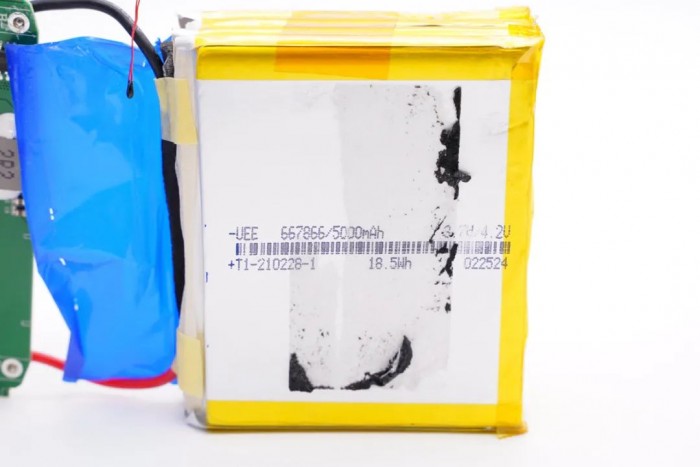

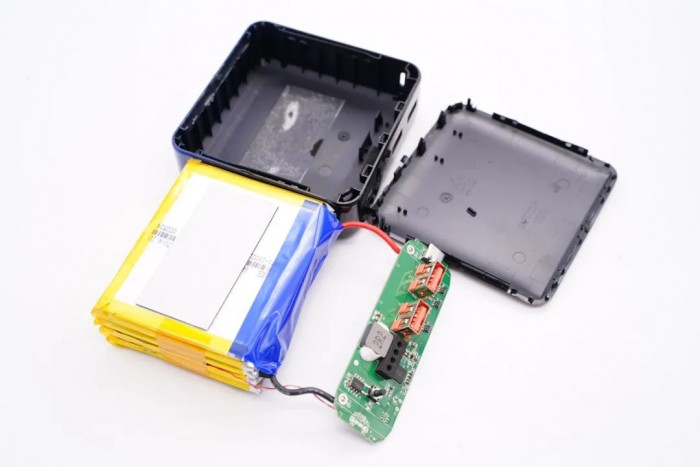

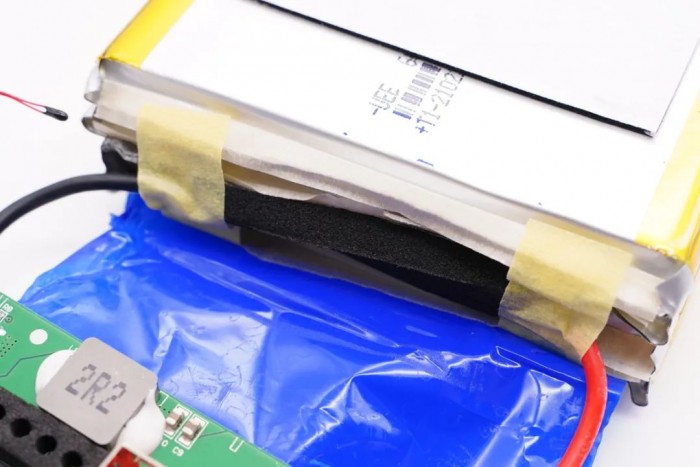

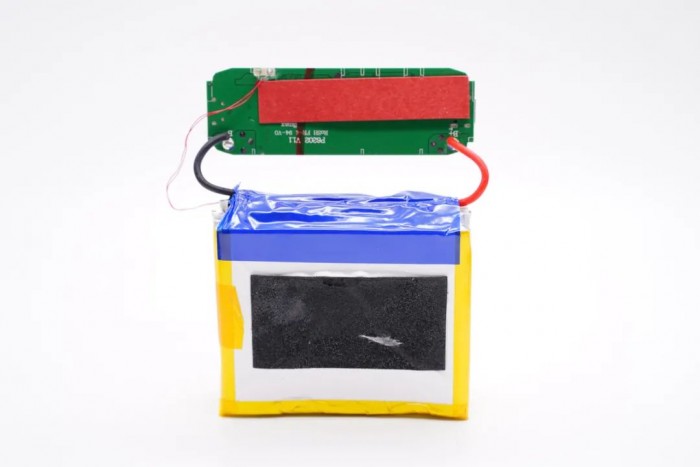

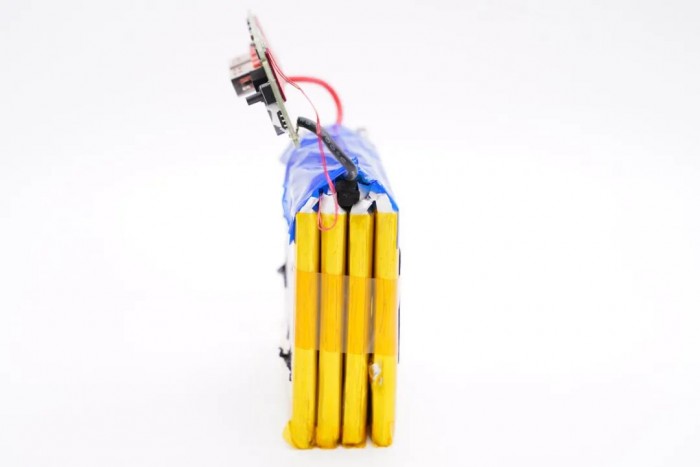

将内部的电芯和 PCB 板取出，PCB 板通过两根导线连接电池组，并设有一颗热敏电阻。

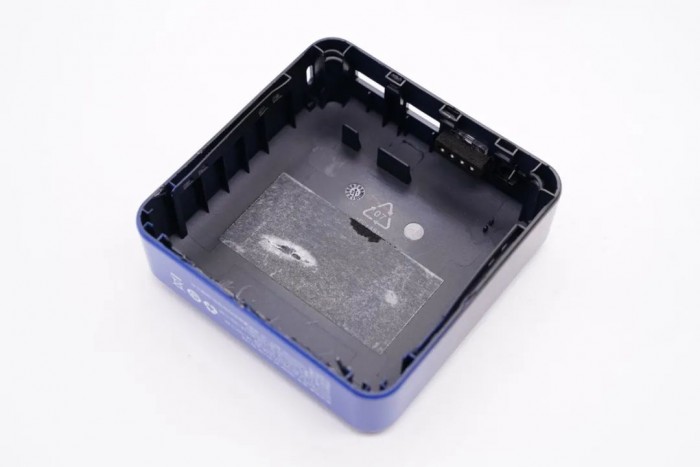

外壳内壁贴有双面胶，用于固定电芯。

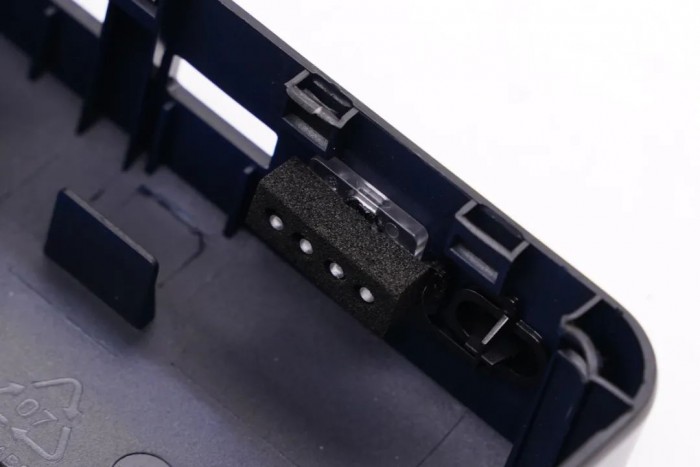

指示灯的位置设有导光柱，同时也用泡棉进行隔档，避免窜光。

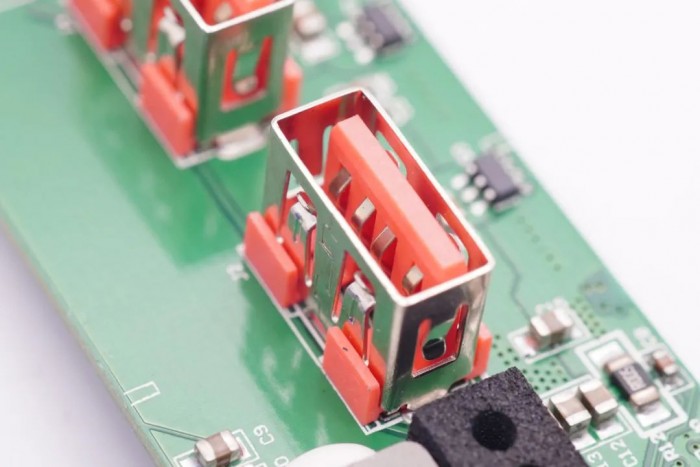

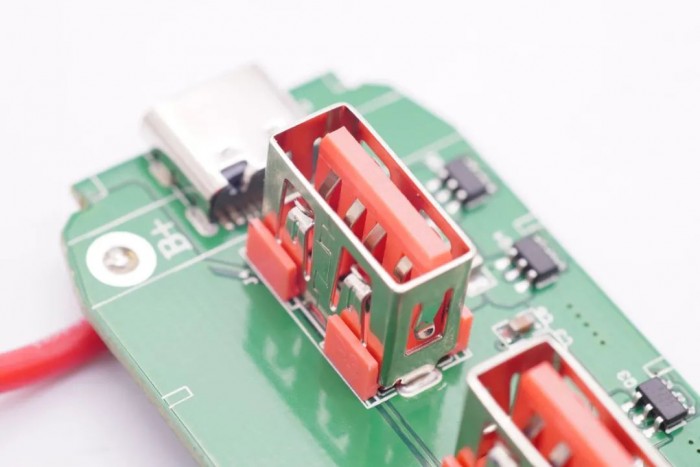

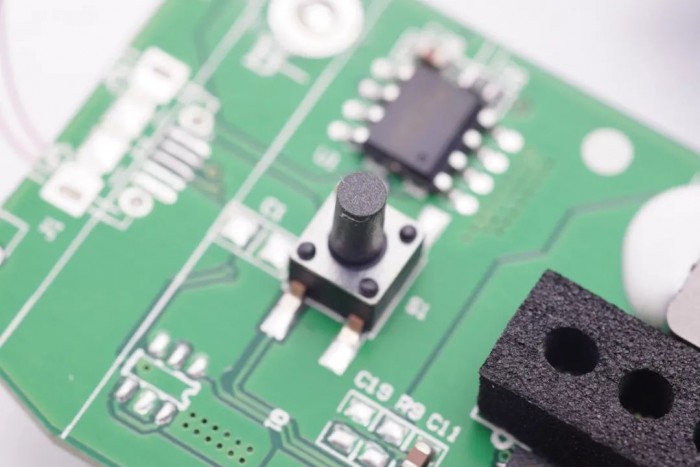

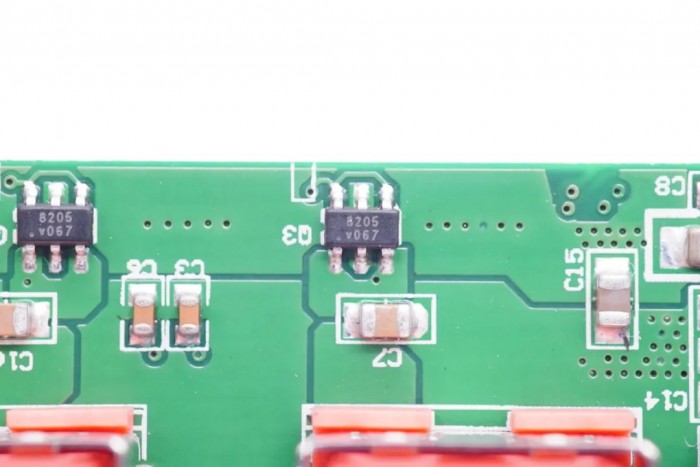

先来看看 PCB 板正面，两个 USB-A 接口垂直焊接在 PCB 板上；同时还设有电源主控芯片、电感、锂电保护芯片等；左侧预留了一个 MicroUSB 接口的焊盘。

PCB 板的背面贴有一块绝缘纸，并有一颗热敏电阻。

热敏电阻特写。

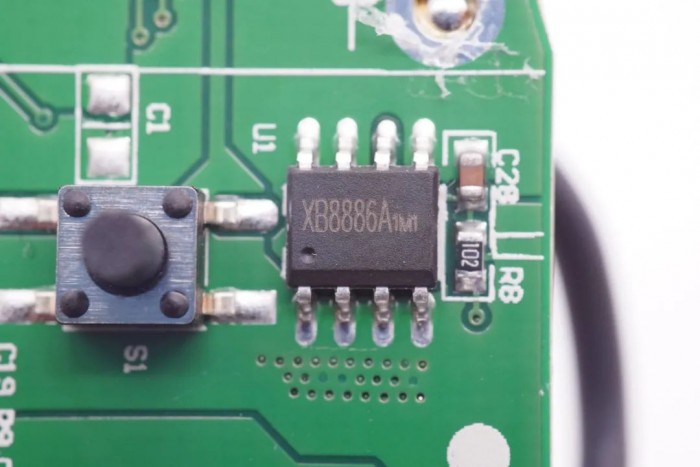

锂电保护采用的是赛芯微 XB8886A，这是一颗一体化锂电保护芯片，内部集成超低导阻 MOS 保护管，过流保护电流 15A，满足绝大多数快充移动电源电池保护需求。

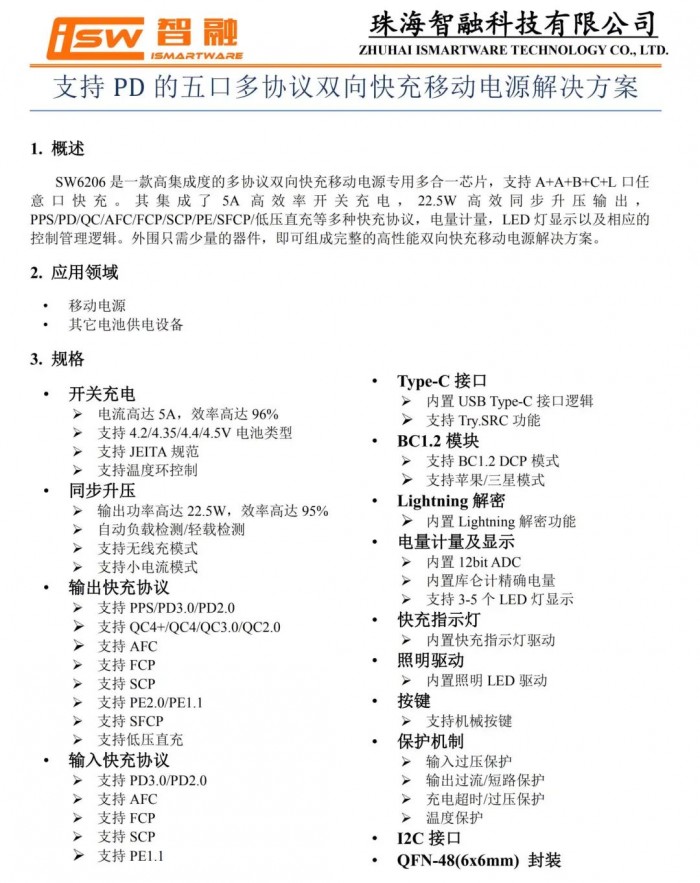

移动电源主控芯片采用智融 SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A + A + B + C + L 口任意口快充。其集成了 5A 高效率开关充电，22.5W 高效同步升压输出。

SW6206 支持 PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP 等多种快充协议，电量计量，LED 灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融 SW6206 主控芯片的产品还有摩米士 10000mAh 无线充移动电源、iWALK 10000mAh 赛车宝移动电源、魔狐 10000mAh 彩屏无线快充移动电源、麦多多 10000mAh 磁吸无线充移动电源、网易智造 10000mAh 无线充移动电源、品胜 20000mAh 22.5W 全协议快充移动电源、罗马仕 10000mAh 22.5W 超级快充移动电源等。
