拆解报告：苹果新款MacBook Pro 16标配140W氮化镓充电器A2452

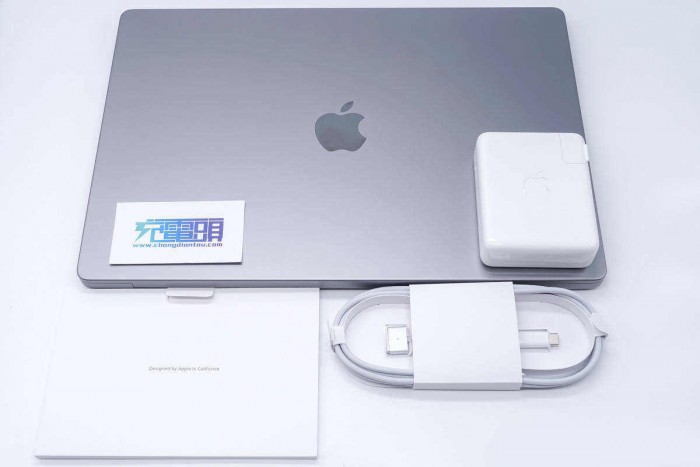

新款MacBook搭载现今最强的笔电处理器M1 PRO / M1 MAX，巨大的性能提升让很多小伙伴惊呼这是把整管牙膏都挤了出来。此外16英寸的MacBook Pro更是支持最高140W大功率快充，是全球首款支持USB PD3.1快充技术的笔记本电脑。

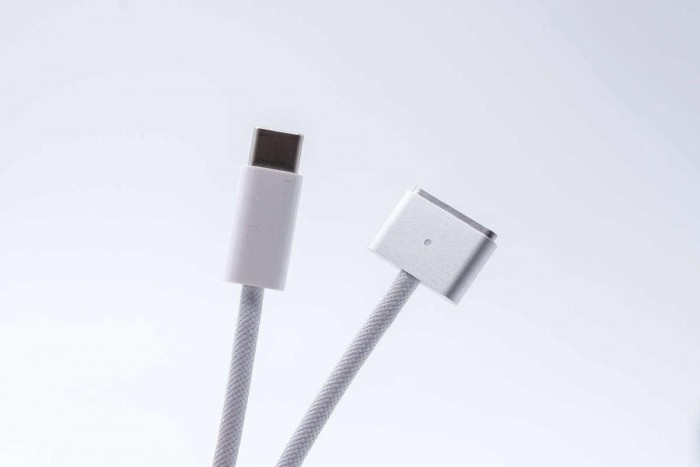

除了标配基于氮化镓黑科技设计的140W快充充电器外，还有一根特殊的USB-C to MagSafe3线，通过这两个配件才能实现140W快充，二者缺一不可。

苹果这款140W氮化镓快充的出现，算是开启了USB PD3.1快充时代的大门，因此受到很多人的关注。充电器虽为新款MacBook Pro16标配，但苹果官网也有零售，售价729元。

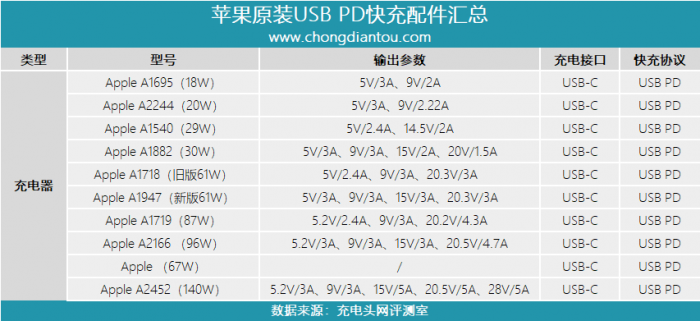

苹果此前推出过5W、10W、12W、18W、20W、29W、30W、61W、87W、96W等多款充电器，绝大部分充电头网都拆解过。关于新款MacBook Pro 16的充电兼容性测试，充电头网找来了苹果18-140W PD快充家族，具体的功率、兼容性表现情况请查阅相关评测文章。

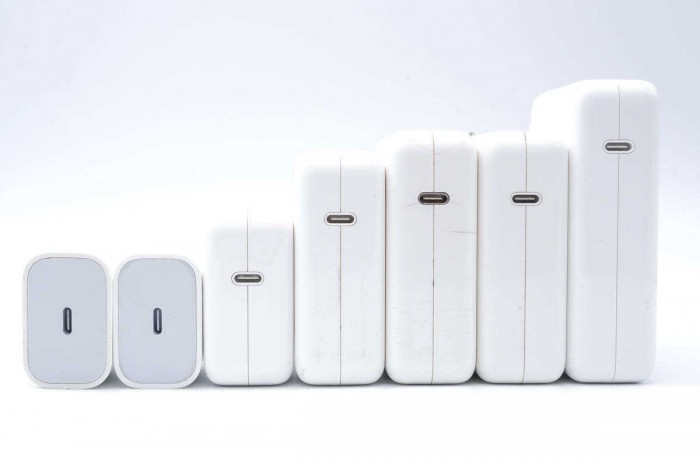

苹果目前已经建立了自家的PD快充生态，旗下PD快速充电已经覆盖了18W到140W的功率段，而此次首发的支持USB PD3.1的140W氮化镓充电器也是目前苹果推出的功率最高的一款PD快速充电器了。

很多小伙伴很好奇首款PD3.1快充氮化镓充电器内部是怎么设计的，采用的是什么架构。充电头网下面就对这款充电器进行详细拆解，为大家一一解答。

一、苹果140W氮化镓充电器外观

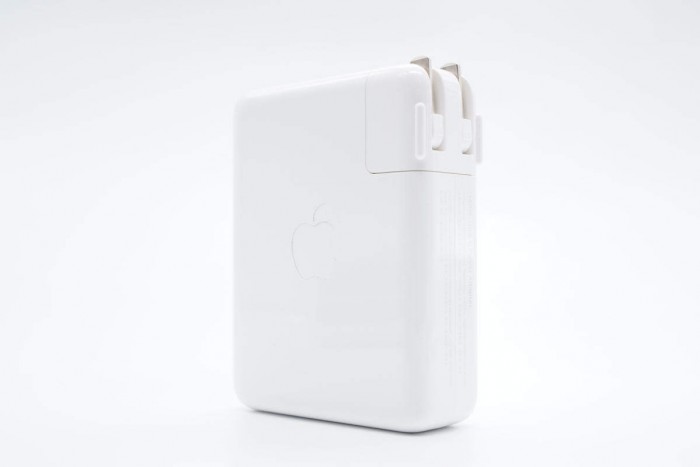

苹果这款140W氮化镓充电器延续简洁白色外壳设计，外壳高光亮面处理，边角过渡圆润。

设计上和以前的61W、87W、96W三款充电器保持统一风格，造型由传统的正方形变为长方形，非常容易分辨。

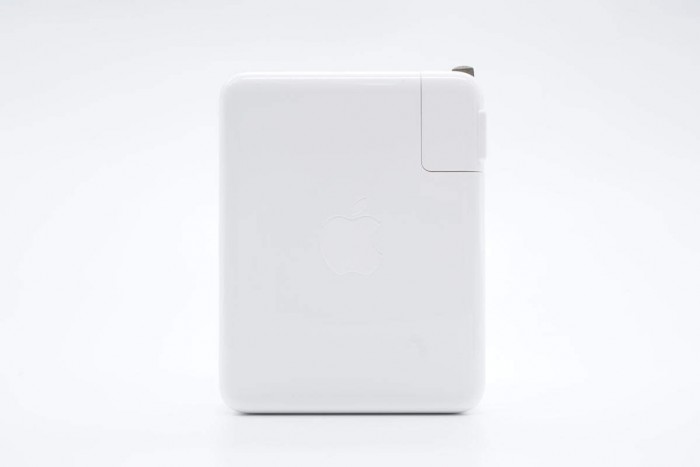

机身中心设计有苹果logo。

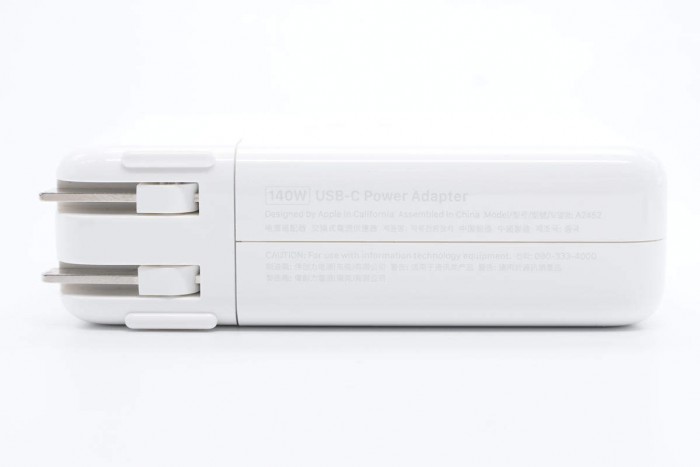

输入端一侧外壳上印有充电器名称，型号A2452，制造商为伟创力电源（东莞）有限公司。

另一侧外壳上印有充电器输入输出参数

输入：100-240V~50/60HZ 2A

输出：5V3A、9V3A、15V5A、20.5V5A、28V5A

充电器已经通过了CCC、KC认证。

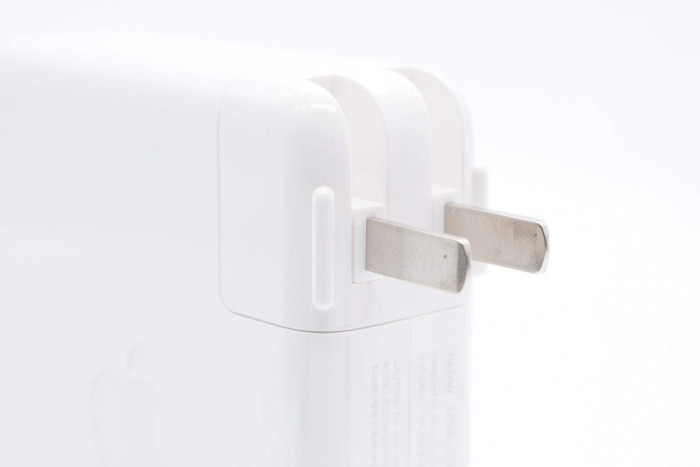

充电器配备的是可折叠国标插脚，两侧加入双翼设计，日常使用更稳定。

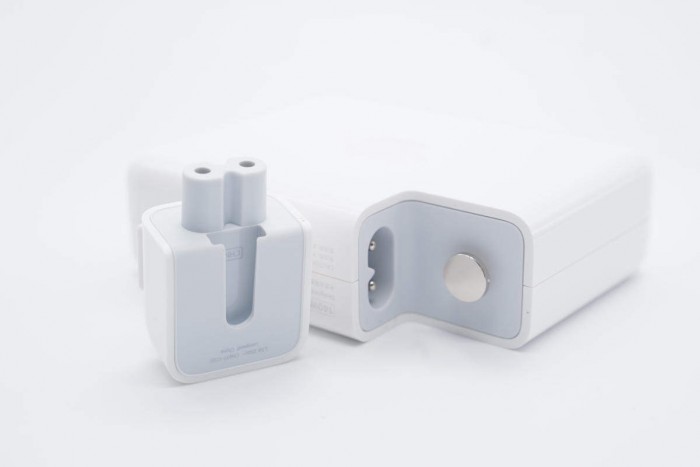

插脚也是延续独具特色的独立模块设计，可拆卸更换。

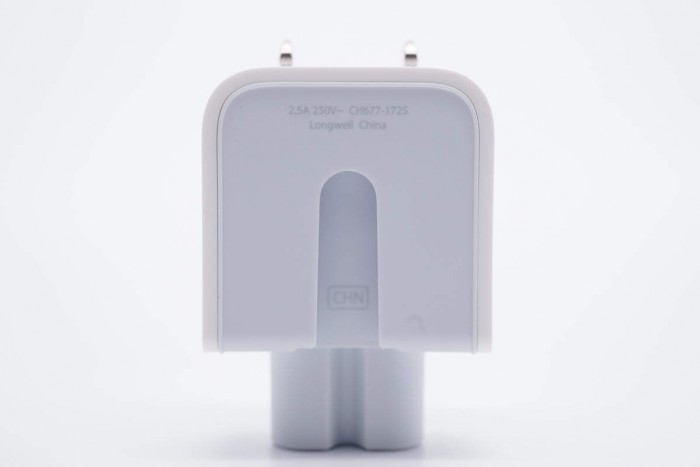

插脚模块外壳上印有“2.5A 250V~CH677-1725”和"Longwell China"字样，Longwell良维是苹果充电器插头的三大供应商之一，充电头网在此前科普鉴别真假苹果转接插头的文章时介绍过。

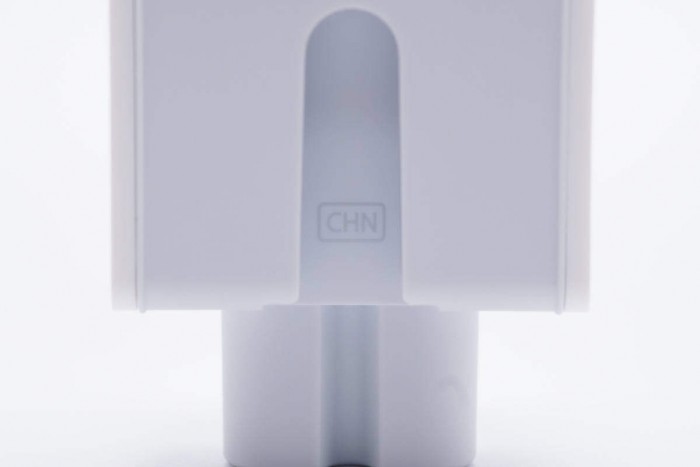

凹槽里印有中国英文缩写“CHN”。

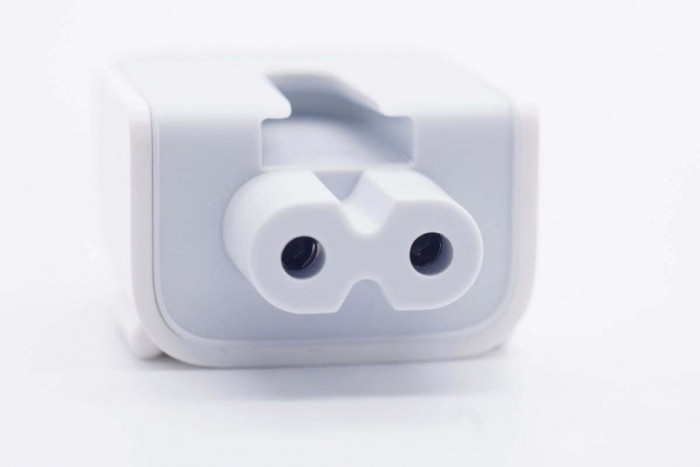

8字型塑料插脚特写，中间不规则凹槽设计可以起到固定防松动作用。

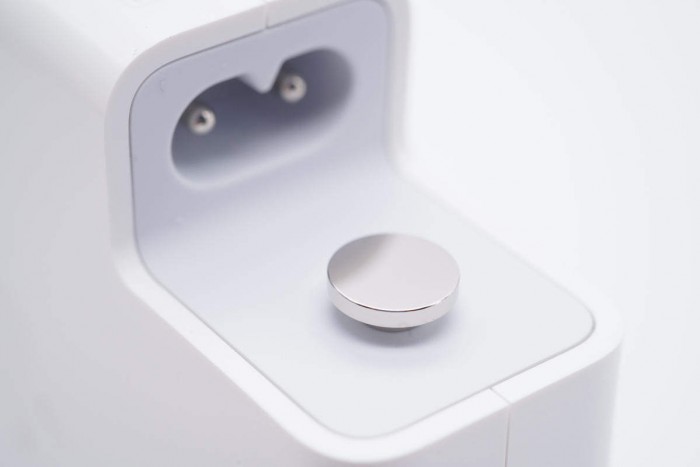

T型固定座特写，而且可以充当地线使用。

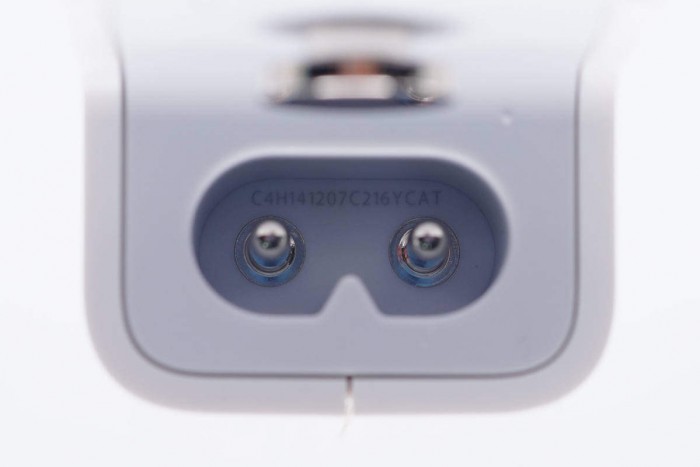

插槽内印有SN码：C4H141207C216YCAT。

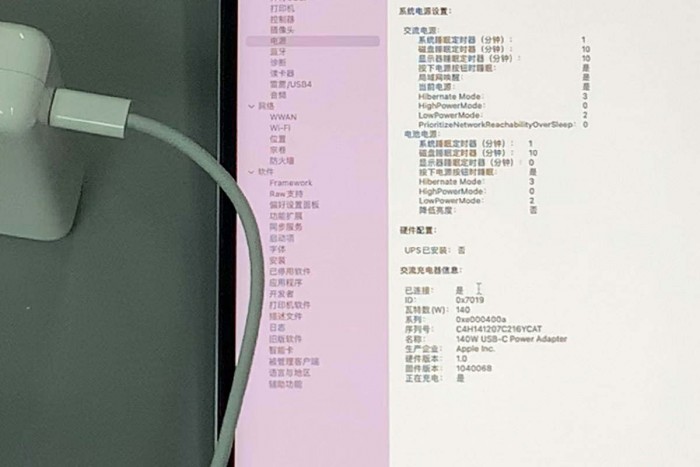

将充电器与MacBook Pro连接，可以获取充电器的相关信息，其功率为140W，序列号为C4H141207C216YCAT，与插脚外壳上丝印的信息一致。

使用ChargerLAB POWER-Z MF001读取得充电器SN码也是C4H141207C216YCAT。

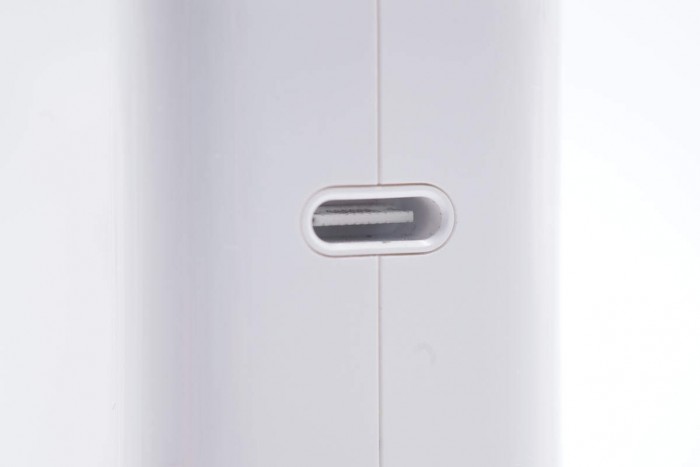

输出端配备单USB-C接口，白色胶芯。

C口母座外壳也是独立设计。

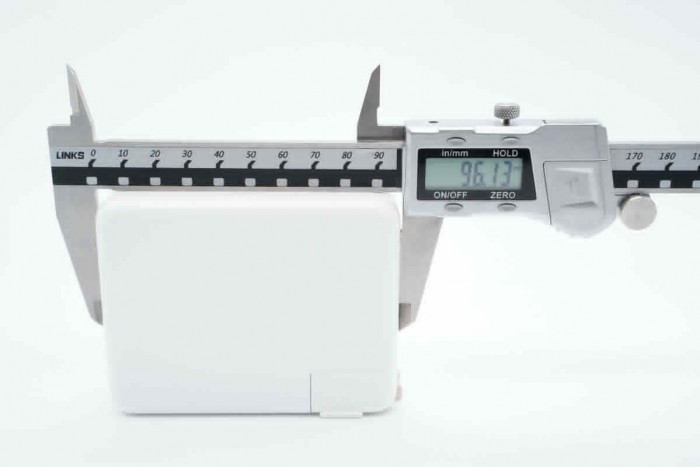

测得充电器机身长度约为96.13mm。

宽度为75.17mm。

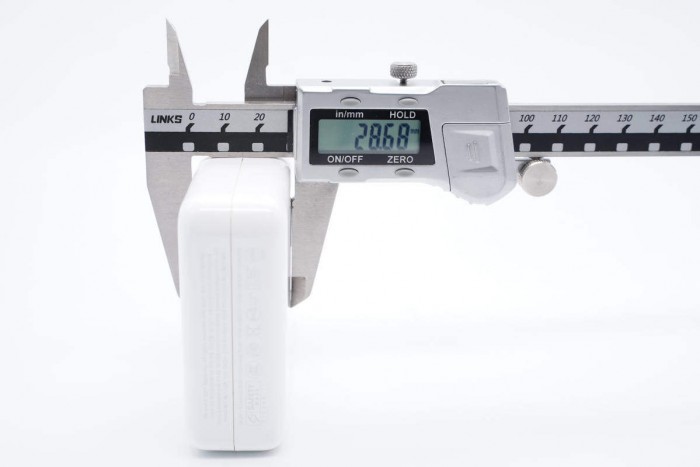

厚度为28.68mm。

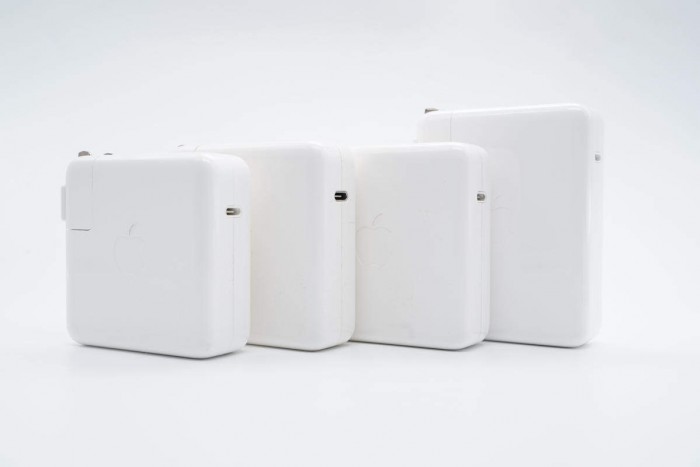

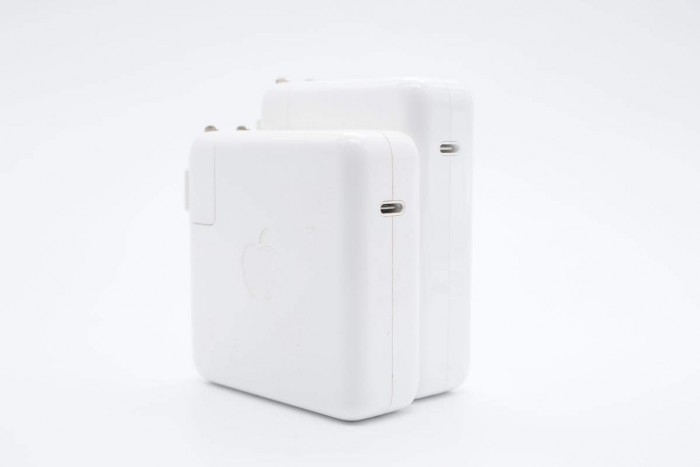

和苹果96W充电器对比，更高也更窄。

拿在手上的直观感受。

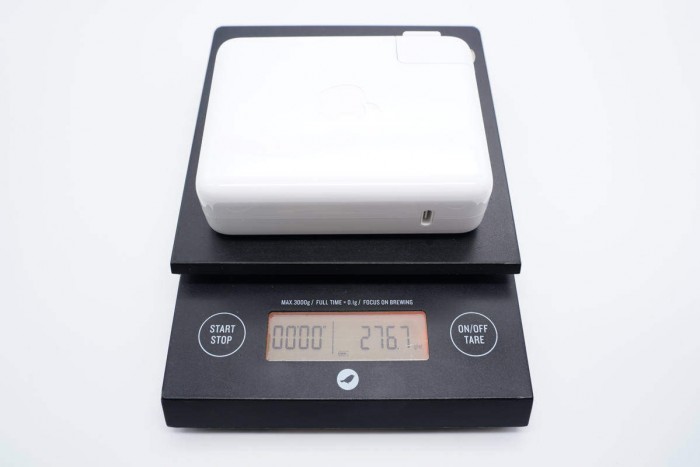

重量约为277g。

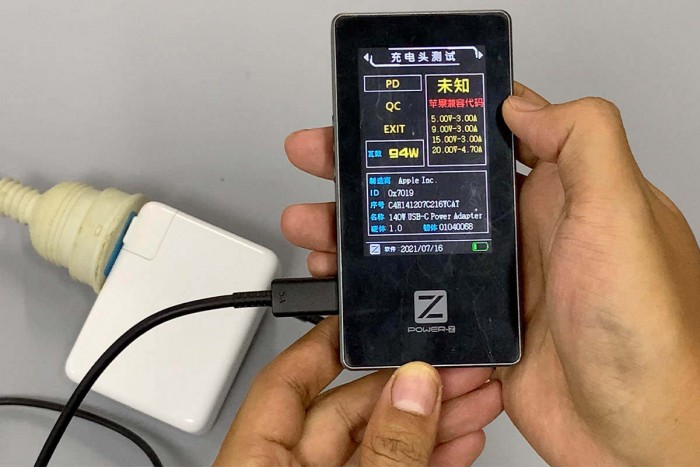

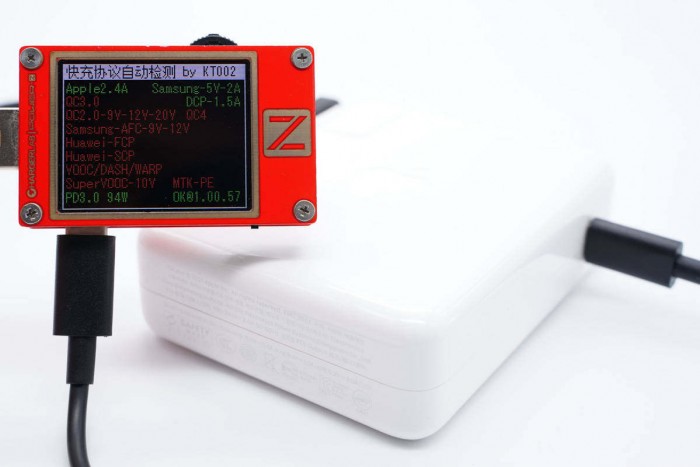

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP、PD3.0协议，实际上充电器支持最新的PD3.1快充标准。

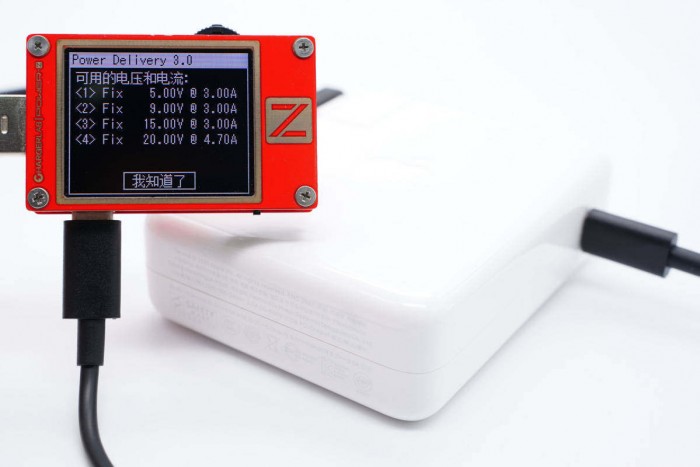

此外测得USB-C口还具备5V3A、9V3A、15V3A、20V4.7A四组固定电压档位，实际上充电器还具备28V5A电压档，最大输出功率140W。

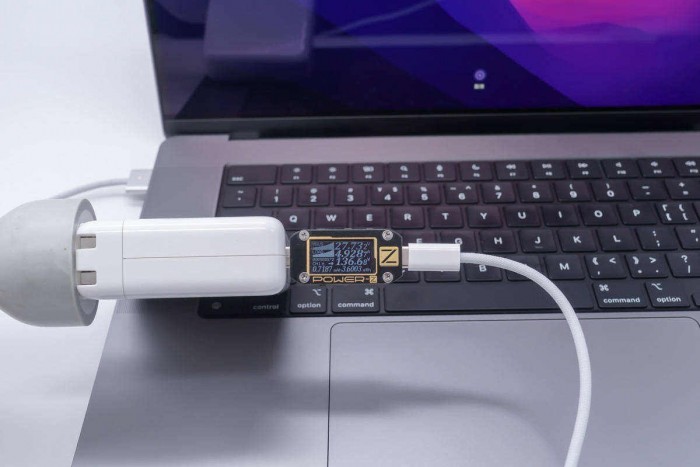

使用ChargerLAB POWER-Z KM001C实测苹果这款140W氮化镓充电器通过MagSafe 3为MacBook Pro 16充电，功率为27.73V 4.92A 136.68W。

二、苹果140W氮化镓充电器拆解

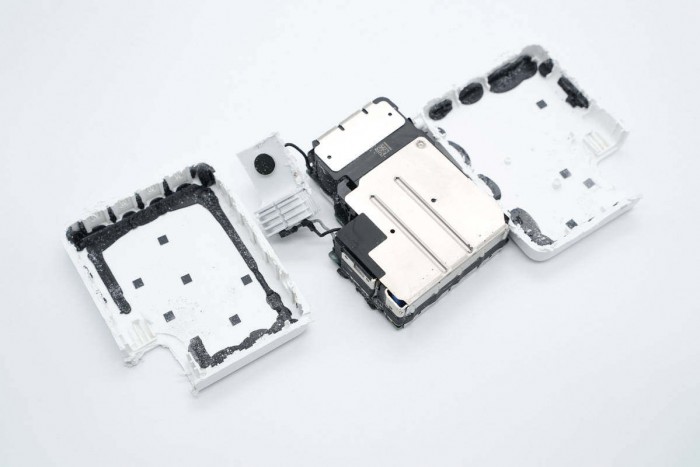

通过切割方式将外壳拆开。

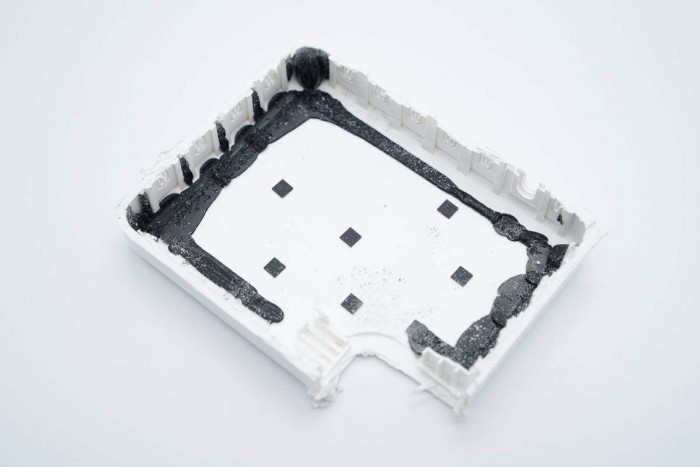

外壳非常厚实保护性强，同时边缘打胶对内部模块进行加固。

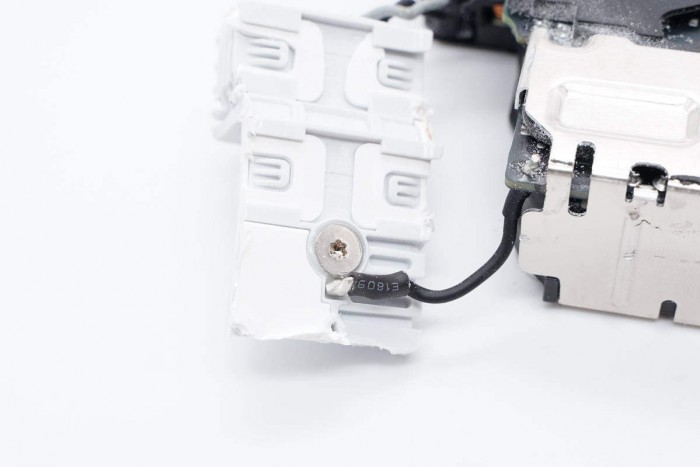

输入端一根导线连接T型固定座做接地处理。

AC导线端子焊点套有热缩管绝缘。

充电器模块覆盖大型金属散热片，起到均匀散热效果。

散热片使用螺丝进行固定。

侧边部分区域粘贴绝缘胶带。

测得模块长度为87.6mm。

宽度为67.07mm。

厚度为23.2mm。

将散热片拆掉，露出模块。

散热片内侧设有绝缘隔离板。

模块正面一览，电容、电感等器件打胶，变压器上覆盖塑料壳。

将塑料壳拆掉。

主板背面覆盖软胶垫绝缘保护，对应芯片、电容等处镂空处理。

芯片上涂有导热胶并贴有石墨导热贴纸。

主板正面一览，中心区域设有高压滤波电解电容、电流互感器、薄膜电容、供电电容等器件，高压滤波电解电容横置并套有绝缘胶套。

将正面元器件拆掉，可以看到板子上还有四颗二极管、两颗驱动器、光耦、协议芯片以及输出VBUS开关管。

主板背面一览，主要设有PFC升压电路和LLC开关电源的控制器以及MOS管等。

输入端一览，安规X电容套有塑料壳，顶部设有保险丝并套有绝缘管，两个器件缠绕胶带固定在一起。右边设有两颗英飞凌MOS管。

保险丝额定电流3.15A。

安规X电容特写。

共模电感两级设计，用于滤除EMI干扰。

另一颗共模电感蓝黑双线绕制。

一颗TVR10621M压敏电阻，用于输入过压保护。

输入端采用四颗二极管组成的整流桥。

另外两颗二极管特写，搭配英飞凌CoolMOS IPA65R095C7进行主动整流。

两颗丝印65C095C7的英飞凌MOS管，IPA65R095C7，用于提升整流效率。

另一颗英飞凌IPA65R095C7特写。

侧边设有薄膜滤波电容及磁环滤波电感，输入端整流后滤波。

两颗薄膜电容特写。

磁环滤波电感特写，打胶加固。

PFC升压电感和降压电感，右侧是输出Type-C母座，采用排线连接固定。

NXP恩智浦TEA19162T PFC升压控制器。

两颗ST MOS管用于PFC升压，丝印36N60PF8N。

另一颗特写。

PFC整流管为安森美 FES10J，耐压600V，电流10A的超快恢复二极管。

PFC升压电感特写。

高压滤波电解电容来自红宝石，规格为450V 82μF。

驱动东芝和英飞凌开关管的驱动器，定制型号，来自安森美，丝印SC530C。

东芝 TK210V65Z，NMOS，耐压650V，导阻175mΩ，DFN8*8封装。

英飞凌 IPL65R1K5C6S NMOS，耐压700V，导阻1.5Ω。

用于检测降压级输入电流的电流互感器。

丝印AZV的芯片。

降压电感特写。

第三颗蓝色薄膜滤波电容特写。

主控芯片供电电容也是来自红宝石，规格为35V 47μF。

另一侧设有LLC开关电源以及输出相关器件，可以看到有变压器、输出滤波固态电容以及输出VBUS开关管等。

ST STM32G071KB M0内核MCU，内置128K Flash，36K RAM，主频64MHz，采用UFQFPN32封装，用于电源初级驱动控制。

用于驱动两颗氮化镓开关管的驱动器，定制型号，来自安森美，丝印SC278A。

初级氮化镓开关管为GaN Systems，650V耐压，增强型氮化镓开关管。

两颗谐振电容来自VISHAY。

变压器由Sumida胜美达提供。

两颗黑色Y电容用于抗干扰。

用于输出电压反馈的光耦。

另一颗光耦特写，用于电路保护。

Y电容特写。

为同步整流控制器供电的降压转换器。

两颗定制型号的同步整流控制器，来自安森美。

同步整流管为安森美NTMFS6H801NL，耐压80V，导阻2.7mΩ。

输出滤波固态电容规格为35V 680μF。

协议芯片采用英飞凌CYPD3135，这也是业界首款USB PD3.1快充协议芯片，由苹果向英飞凌定制。

输出端电流检测电阻，四线电阻。

用于输出电流检测的放大器。

输出VBUS开关管来自AOS万代，AON6590A，耐压40V，导阻0.99mΩ，DFN5*6封装。

USB-C端口通过柔性电路板与主控PCB板连接。

全部拆解完毕，来张全家福。

充电头网拆解总结

苹果这款140W氮化镓充电器作为新款MacBook Pro标配充电器，延续光滑圆润风格设计，配备独立模块设计可拆卸折叠插脚，便携便用。当然作为首款支持USB PD3.1快充的充电器，支持最大28V5A 140W快充，性能也是杠杠的。

充电头网通过拆解了解到，这款140W氮化镓充电器保持苹果一贯的高水准用料做工要求。采用PFC+同步降压+LLC开关电源架构设计，推测为LLC固定变比，通过同步降压调节输出电压。输入端设有主动被动相结合的整流电路，控制器、MOS管大多为定制料号，来自意法、英飞凌、安森美、东芝等国际知名大厂。

电源初级采用一颗ST单片机控制，搭配两路安森美驱动器进行降压和LLC控制，此外还有两颗氮化镓功率管。日系红宝石电解电容进行初级侧滤波，次级侧同步整流控制器和同步整流管均来自安森美，整体又是一款堆料十足的产品，可以说相当符合苹果风格。

作为全球首款支持USB PD3.1快充的充电器，其推出的意义是不言而喻的，相信在苹果的影响下，更多的厂商会快速跟进，届时一系列支持新快充标准的笔电、充电器、数据线等配件也会如雨后春笋般纷纷冒出，消费者也会享受到科技升级带来的好处。
