记者探访英特尔Fab 42工厂：下一代芯片开发进展抢先知晓

（图 via Cnet）

据悉，Fab 42 工厂主要负责 10nm（Intel 7）和 7nm（Intel 4）芯片的制造与测试，涵盖了英特尔下一代消费级、数据中心、高性能计算产品线。

比如 Meteor Lake 台式处理器、Sapphire Rapids 至强 CPU、以及面向 HPC 的 Ponte Vecchio GPU 。

Intel's Fab 42 - A Peek Inside（via）

首先介绍 Meteor Lake，其定于 2023 年上市。作为英特尔首个采用多芯片设计的产品，Cnet 设法搞到了第一组测试芯片的照片。

它看起来与该公司在 2021 架构日活动期间展示的渲染图很像，而相关测试工具旨在确保 Forveros 互连封装工艺能够如预期般工作。

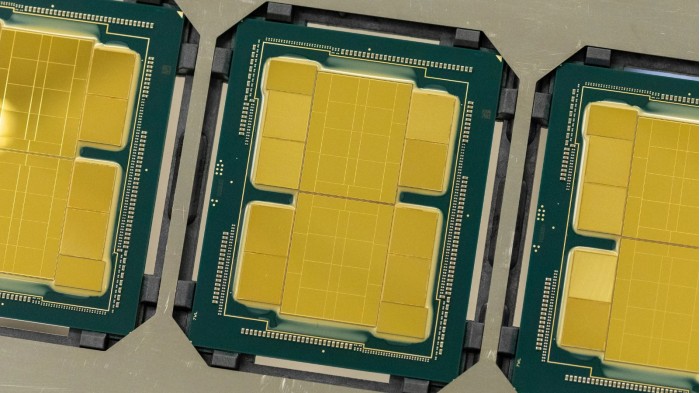

Meteor Lake 测试芯片展示了在同一基板上互连的四个小芯片，参考官方分享的渲染图，顶部应该是计算块（Compute Tile）、中间为 SoC-LP、底下为 GPU 块。

不过从芯片尺寸上来看，WCCFTech 推测最上面的可能才是 GPU 块，核心计算块则被包裹在了中间（底层还是包含 IO 的 SoC-LP）。

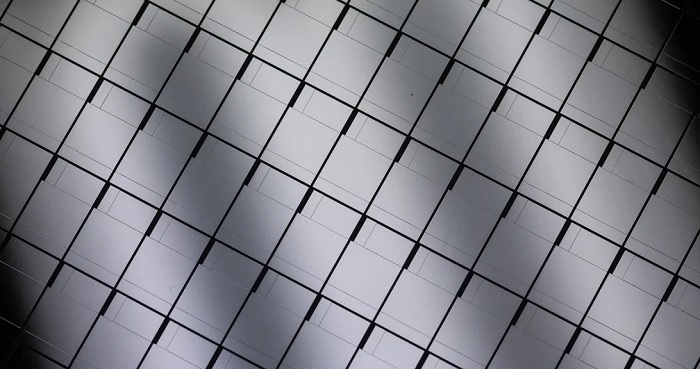

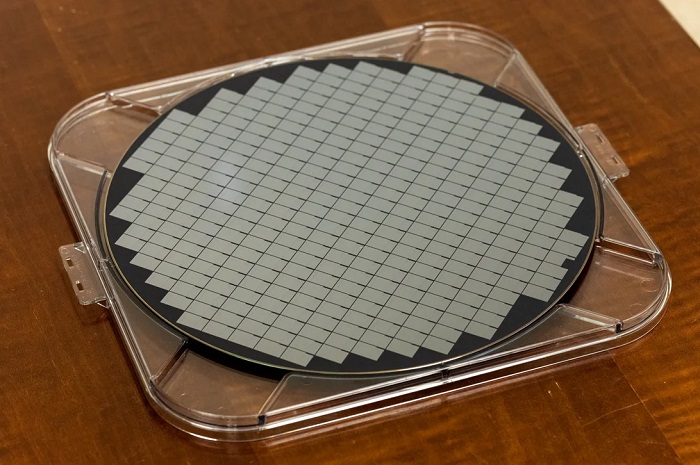

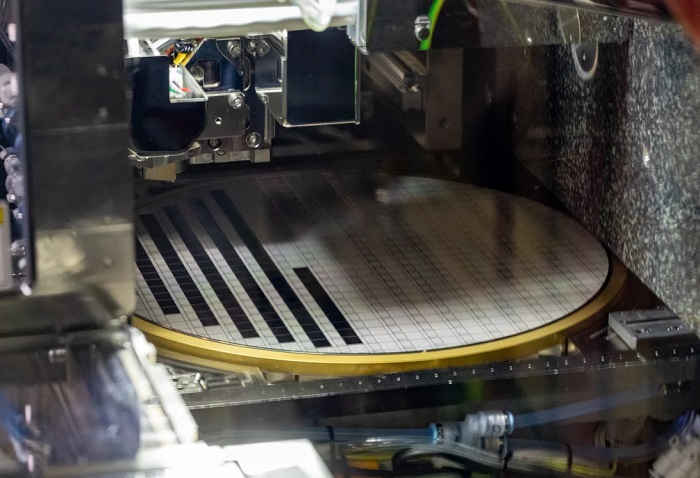

然后我们见到了 300mm 的Meteor Lake 测试芯片晶圆，该流程需要再次确保芯片上的互连如预期工作。

鉴于英特尔已经完成了 Meteor Lake 计算块方面的工作，如果一切顺利的话，最终芯片有望于 2022 年 2 月试产，并于 2023 年正式推出。

其它方面，预计 Meteor Lake 系列台式 / 桌面 CPU 会采用升级后的高性能“Redwood Cove”架构，搭配 7nm EUV 工艺。不过在设计之初，英特尔就已经考虑到了不同制程节点下的应用。

有趣的是，Meteor Lake 或成为英特尔首次告别环形互连总线架构的 CPU 产品线。也有传闻称，Meteor Lake 或采用纯 3D 堆叠设计，并可利用来自外部晶圆厂的 I/O 芯片（比如台积电）。

另有面向移动平台的 Meteor Lake-P / Meteor Lake-M

不过更重要的是，英特尔将正式在 CPU 上启用 Foveros 封装技术来连接基板上的各种芯片（XPU），这也与 14 代芯片上的“Compute Tile”描述保持一致。

插槽方面，它应该会保留对 LGA 1700 主板的支持（与 Alder Lake / Raptor Lake 一样），辅以 PCIe 5.0 和 DDR5 内存支持（主流和入门型号应该兼容 DDR4）。

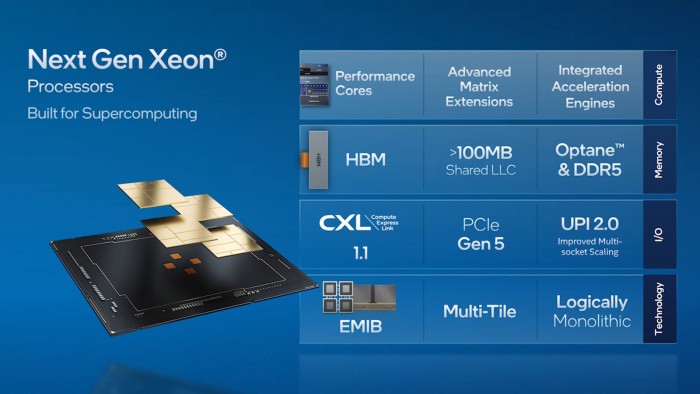

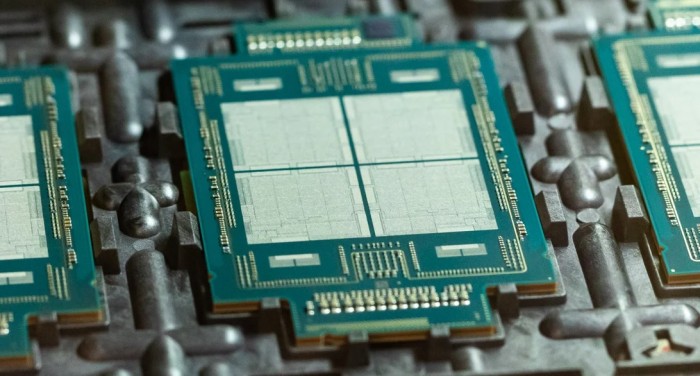

其次是面向服务器 / 数据中心市场的 Sapphire Rapids 至强产品线，标准 SKU 包含了 4 个计算块、但 HBM 版本还集成了四组高带宽缓存，整体 8 个小芯片通过 EMIB 互连进行通讯（芯片边缘较小的矩形条）。

如图所示，Sapphire Rapids-SP 至强 CPU 在片上集成了高达 64GB 的 HBM2e 内存，相关设计已显得相当成熟，表明其已做好在 2022 年之前部署于下一代数据中心的准备。

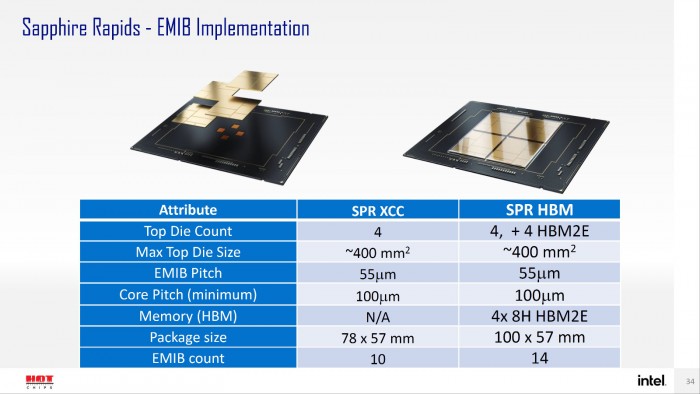

标准款 Sapphire Rapids 至强 CPU 由四个 XCC 的小芯片组成，尺寸约 400 m㎡ 。顶级的 Sapphire Rapids-SP 至强处理器上总共有四个芯片，每个裸片通过 EMIB 互连起来。

EMIB 的间距为 55u，核心间距则是 100u 。普通的 Sapphire Rapids-SP 至强 CPU 具有 10 个 EMIB 互连（HBM2e 版本为 14 个），整个封装尺寸为 4446 m㎡ 。

四个 HBM2e 内存则采用了 8-Hi 堆栈方案，英特尔打算每堆栈至少提供 16GB，那整个 Sapphire Rapids-SP 就是 64GB，封装尺寸也达到了惊人的 5700 m㎡（较标准款大 28%）。

即使与近期泄露的 AMD 霄龙（EPYC）Genoa 相比，HBM2e 版 Sapphire Rapids-SP 芯片的最终封装也大了 5%（但标准款 Sapphire Rapids CPU 的封装要小 22%）。

● Intel Sapphire Rapids-SP 至强（标准封装）- 4446m㎡

● Intel Sapphire Rapids-SP 至强（HBM2E 封装）- 5700m㎡

● AMD EPYC Genoa（12 CCD 封装）- 5428m㎡

此外英特尔表示，与标准封装设计相比，EMIB 链路可带来两倍带宽密度和能效改进。

有趣的是，该公司将最新的至强产品线称作“逻辑单片”，意味着它们采用了与单芯片相同的互联功能（技术上将四个小芯片连到一起）。

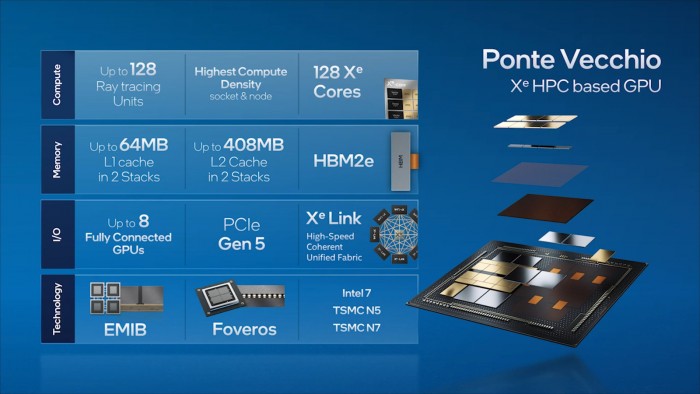

最后是 Ponte Vecchio 芯片，英特尔概述了旗下数据中心旗舰 GPU 的一些重要参数，包括 128 核 Xe、128 个 RT 单元、HBM2e 缓存、以及 8-Tile 的 Xe-HPC GPU 。

该芯片拥有两组相对独立的堆栈和 408MB L2 缓存，互相之间通过 EMIB 互连，并将在多个芯片上运用自家的 10nm（Intel 7）+ 台积电 N7 / N5 等不同工艺节点。

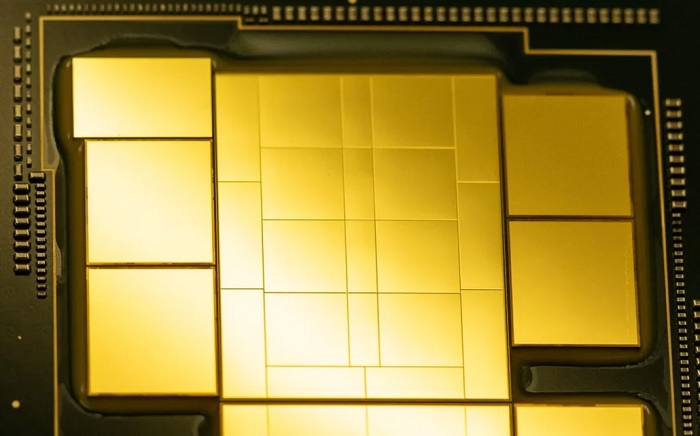

此前英特尔还介绍过基于 Xe-HPC 架构的 Ponte Vecchio 旗舰 GPU 的封装与芯片尺寸，可知其由 2-Tile 组成、每 Tile 叠有 16 个可用裸片。最大号芯片的顶部尺寸为 41 m㎡，基础芯片（计算块）的大小为 650 m㎡ 。

以下是 Ponte Vecchio GPU 用到的所有制程工艺：

● 英特尔 7nm

● 台积电 7nm

● Foveros 3D 封装

● EMIB 互连

● 10nm 增强 Super Fin

● Rambo Cache

● HBM2 高带宽缓存

以下是英特尔如何达成 47-Tile 的 Ponte Vecchio 芯片的：

● 16 Xe HPC（内 / 外）

● 8 Rambo（internal）

● 2 Xe Base（internal）

● 11 EMIB（internal）

● 2 Xe Link（external）

● 8 HBM（external）

综上所述：Ponte Vecchio 并不是一整块大芯片，而是使用了 8 个 HBM 8-Hi 堆栈 + 11 路 EMIB 互连，完整封装尺寸为 4843.75 m㎡ 。

作为一款性能强大的小芯片设计产品，其总共堆叠了 47 个计算块，且并非完全基于同一种工艺节点。

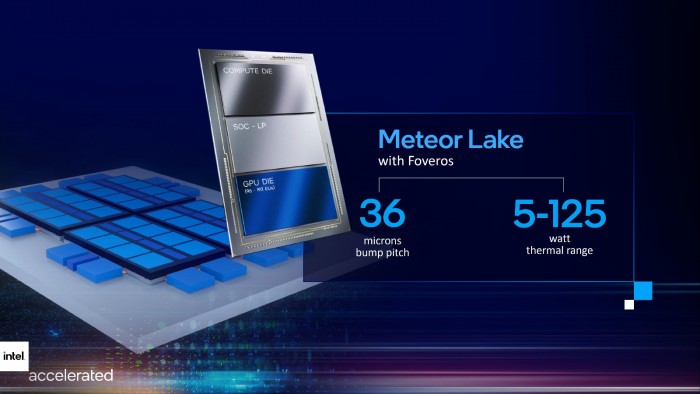

此外使用高密度 3D Foveros 封装的 Meteor Lake CPU，其“凸点间距”（bump pitch）为 36u 。

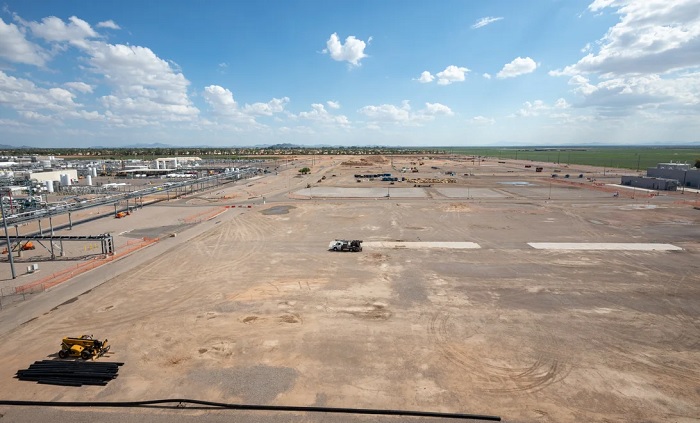

英特尔正在亚利桑那州 Chandler 建设 Fab 52 / 62 工厂

展望未来，Intel Fab 42 工厂将于几年后并入 Fab 52 / 62，以生产更先进的芯片产品。

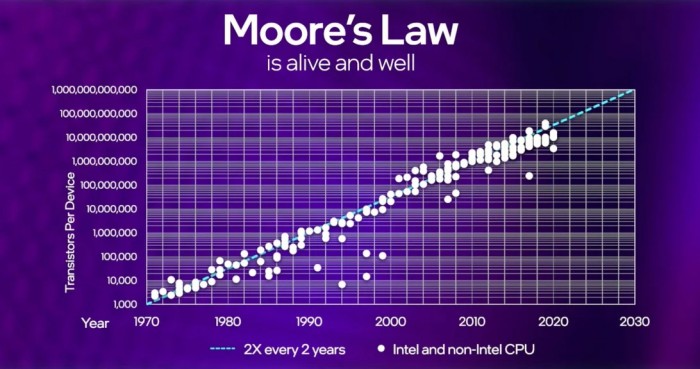

公司新任 CEO 帕特·基辛格曾表示：“摩尔定律仍然有效”。而在接下来的四年，英特尔将加快赶超竞争对手的脚步。
