UFCS融合快充获正式应用，iQOO 44W闪充移动电源拆解

其实业界乃至更高层面早已看出问题所在，默默地在背后努力寻求一个解决办法。

2021年5月28日，电信终端产业协会发布融合快充标准《移动终端融合快速充电技术规范》，同年12月24日广东省终端快充行业协会成立，推出融合快速充电技术规范 UFCS，这是中国的通用快充技术标准，是高度执行力与厂商积极配合的结果。

时过4个月，UFCS融合快充标准终于有了首个实质性的应用产品——iQOO 44W闪充移动电源iPB2250。iQOO是vivo旗下子品牌，而vivo也是积极促使UFCS融合快充诞生的主要成员之一，如今也率先交上了自己的“答卷”。

iQOO 44W闪充移动电源支持iQOO 44W闪充、45W PD快充、40W融合快充三大疾速快充，既可以很好适配自家的各代手机，也能给其它品牌手机实现45W/40W高功率快充，当然前提是手机需要支持对应协议。那这款充电宝到底是如何设计的呢？下面就随小编一起来看看。

iQOO 44W闪充移动电源开箱

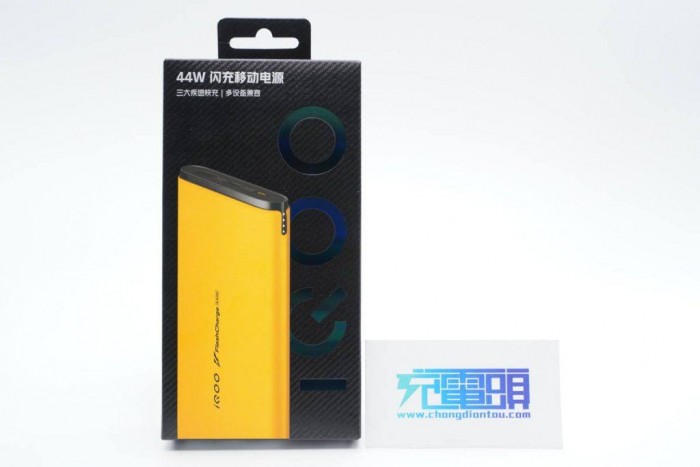

包装盒正面设计有iQOO品牌、产品名称、卖点（三大疾速闪充、多设备兼容）以及外观图，整个包装设计得相当高档。

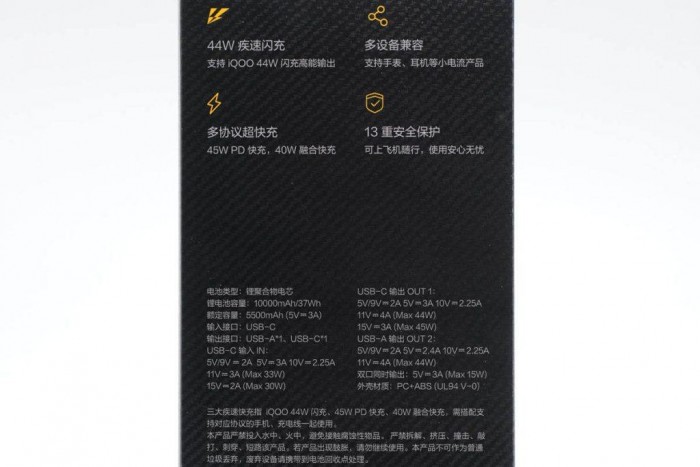

背面印有产品四大卖点、参数以及制造商信息。

产品还有多协议超快充、13重安全保护两大卖点，三大疾速快充指iQOO 44W闪充、45W PD快充、40W融合快充，不过需要搭配支持对应协议的手机、充电线一起使用。

包装内含充电宝、数据线和使用说明书。

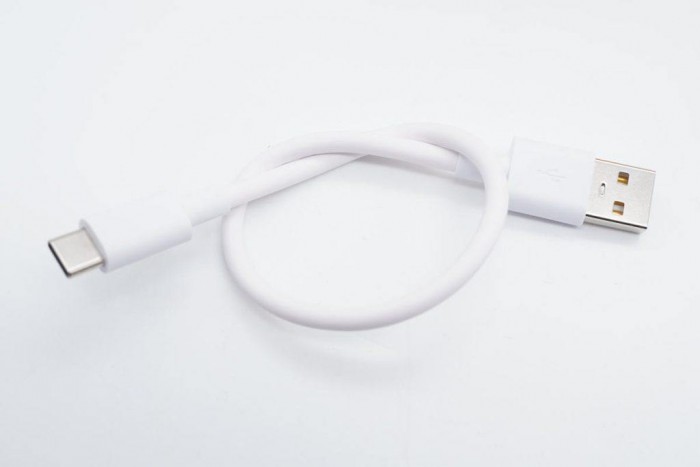

附带线缆是A to C线，方便用户携带和边充边用。

iQOO作为vivo的子品牌，在充电宝外观设计方面延续了家族外观样式，圆润、平直元素结合设计让产品很有辨识度。

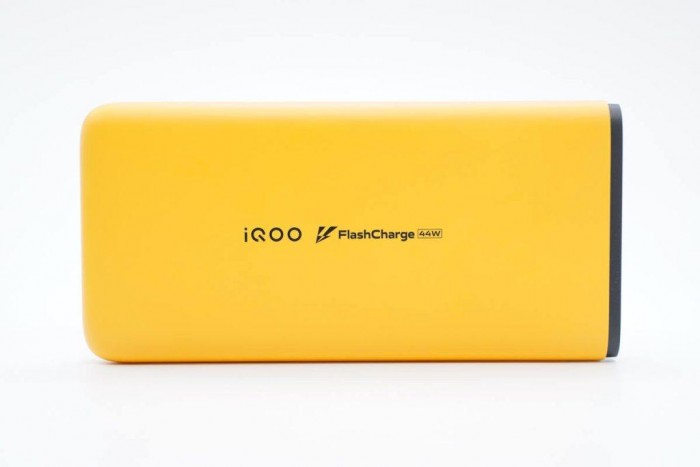

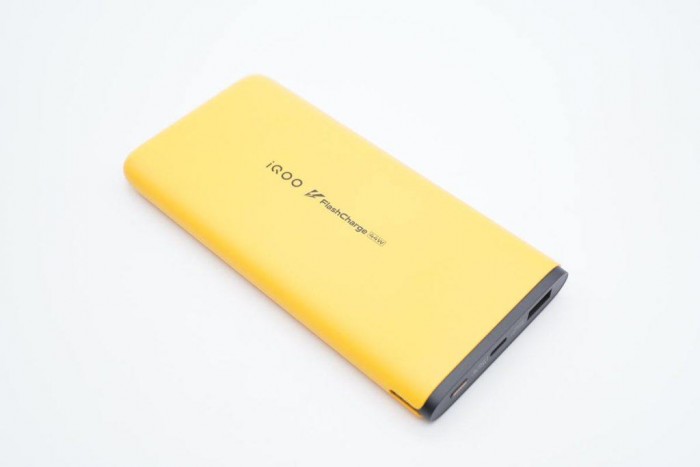

主体机身壳采用象征品牌的黄色配色，表面哑光抗指纹，正面中心设计有iQOO和FlashCharge 44W。

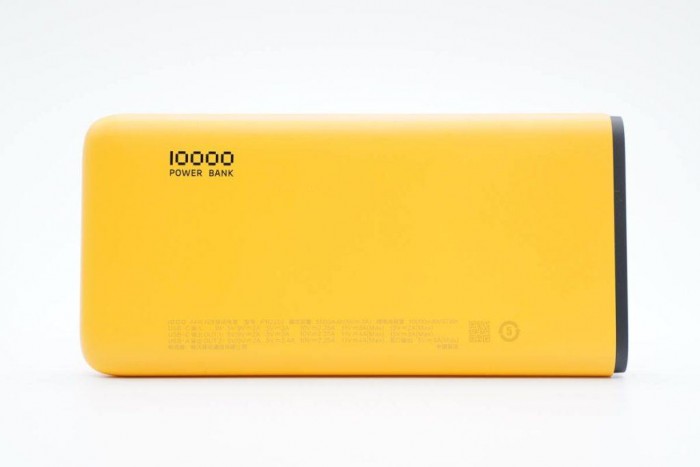

背面印有10000 PEWER BANK以及产品参数。

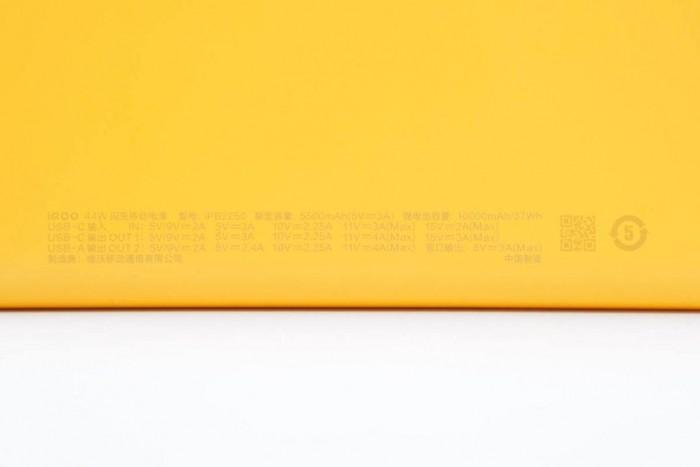

产品参数特写

型号：iPB2250

额定容量：5500mAh（5V3A）

锂电池容量：10000mAh/37Wh

USB-C输入：5/9V2A、5V3A、10V2.25A、11V3A、15V2A

USB-C输出：5/9V2A、5V3A、10V2.25A、11V4A、15V3A

USB-A输出：5/9V2A、5V2.4A、10V2.25A、11V4A

双口输出：5V3A

制造商：维沃移动通信有限公司

接口端贴有封条防尘，此外还印有警示语提示用户。

撕掉封条可以看到这一端设有电源键、1A1C双USB接口，接口旁还印有参数。

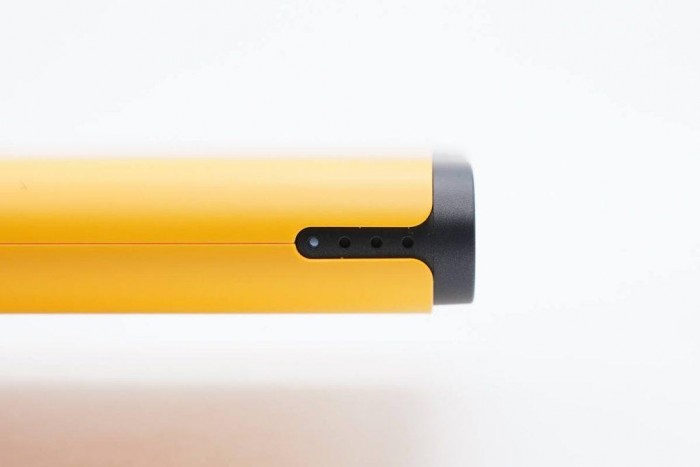

机身一侧设计有LED电量指示灯，按下电源键便会亮白光，最左侧一颗是快充指示灯和电量指示灯共用，也可以给用户快充提示。

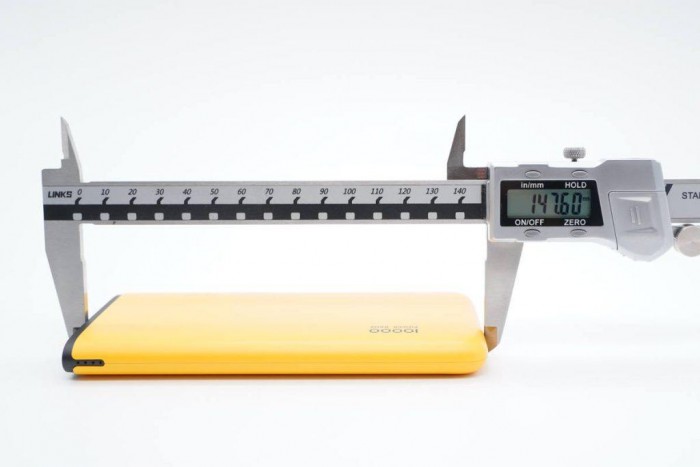

测得充电宝机身长度约为147.6mm。

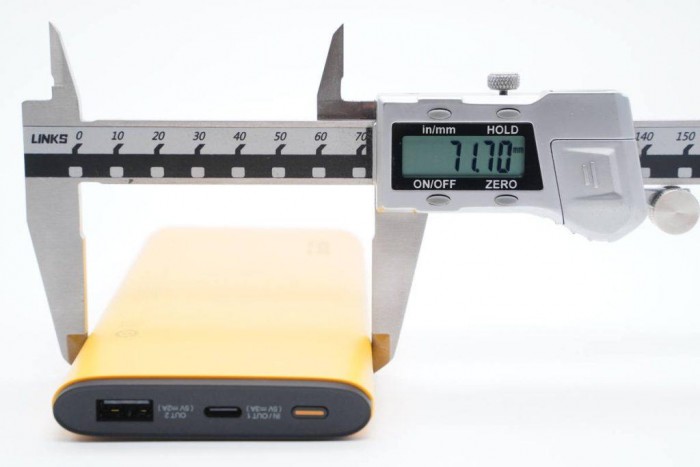

宽度约为71.7mm。

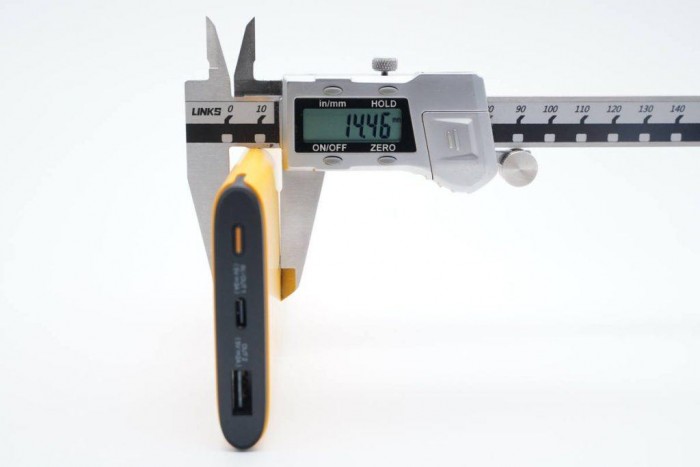

厚度约为14.46mm。

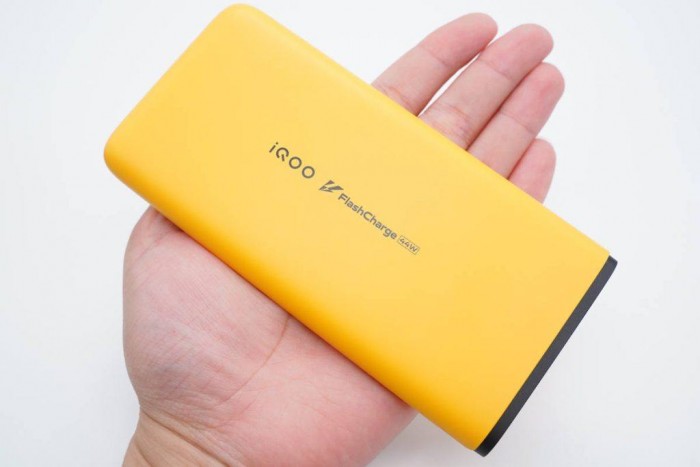

充电宝拿在手上的大小直观感受。

产品净重约为208g。

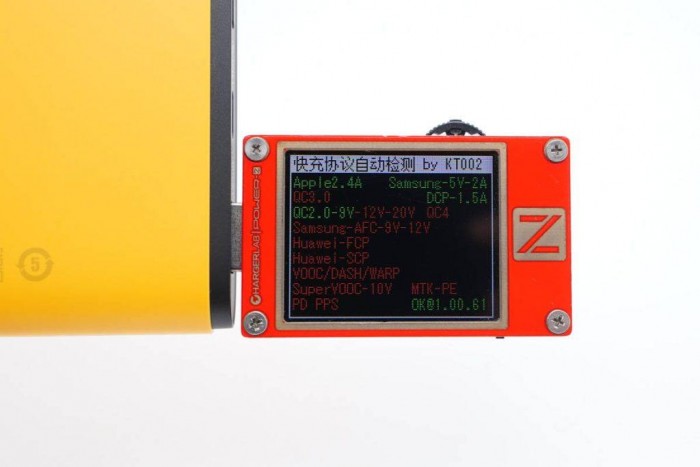

使用ChargerLAB POWER-Z KT002测得USB-A口支持QC2.0快充协议，另外还支持iQOO 44W闪充。

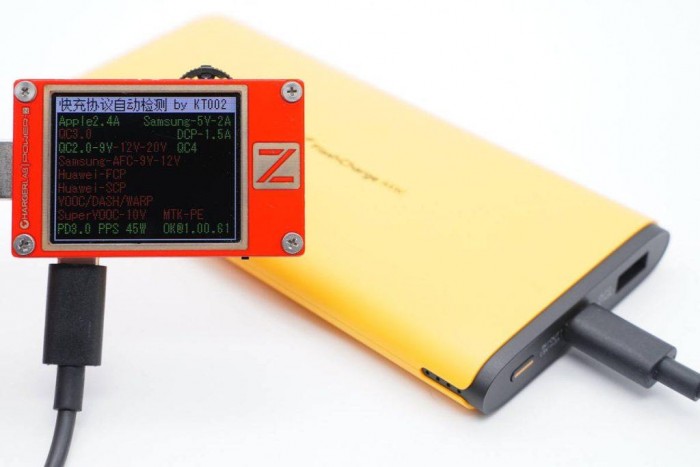

测得USB-C口支持QC2.0、PD3.0、PPS快充协议，另外C口也同样支持iQOO 44W闪充。

需要强调的是，iQOO 44W闪充是私有快充，UFCS 40W融合快充是国内最新的通用快充标准，因此KT002表都没能测出来相关协议是正常的。

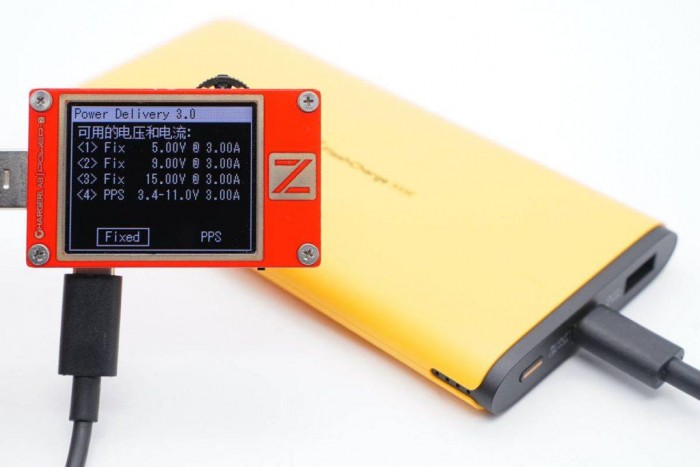

此外测得C口还具备5V3A、9V3A、15V3A三组固定电压档位，以及3.4-11V3A一组PPS电压档位。

iQOO 44W闪充移动电源拆解

对产品有了基本了解后，下面便对充电宝进行详细拆解，看看内部有何特殊之处。

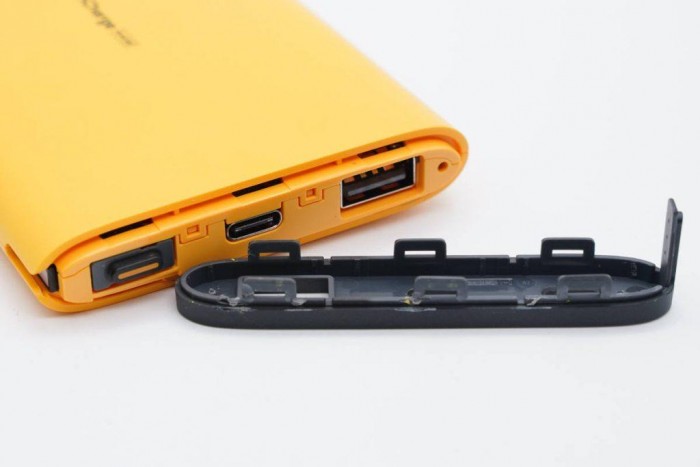

首先撬下移动电源侧面盖子，下面露出外壳卡扣。

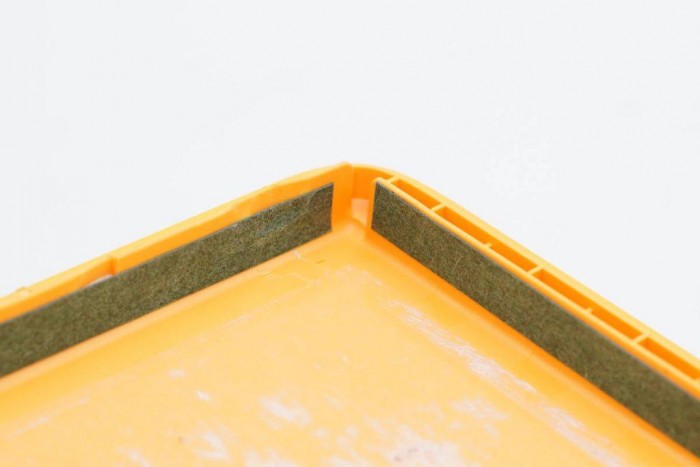

沿接缝撬开机身外壳，卡扣固定非常牢固，卡扣都翘断了才拆开外壳。电池贴有两条泡棉胶，填充空隙并缓冲冲击。

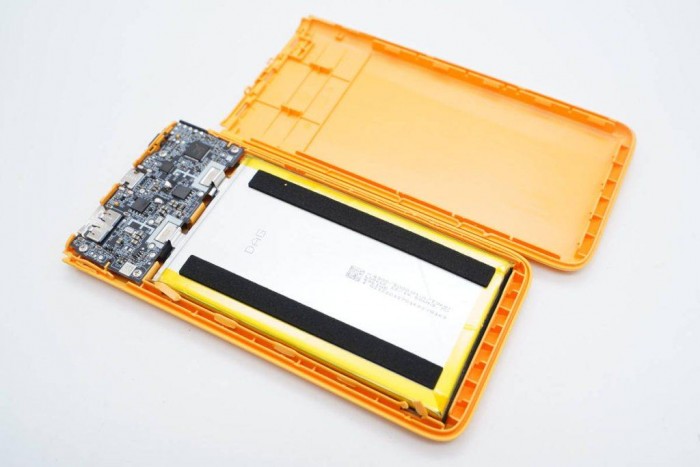

电池点焊连接到移动电源内部PCB板上，PCB板通过螺丝固定在外壳上。

固定螺丝特写。

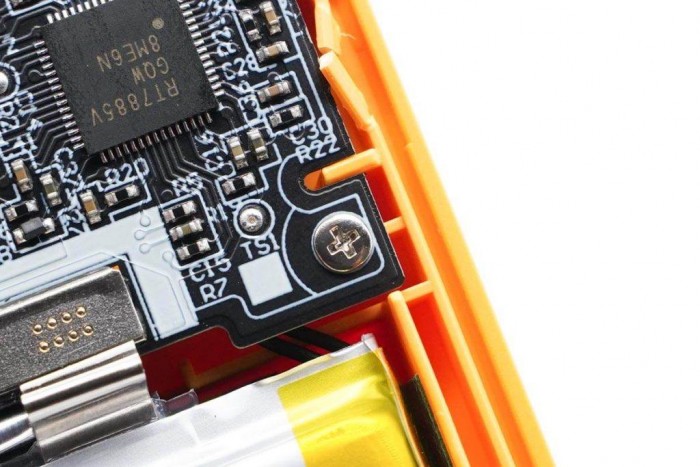

PCB板使用4颗螺丝固定在外壳内部，USB-A与USB-C母座采用沉板焊接以降低厚度。

电池上印有容量和电压信息，电池最小容量为4900mAh，标称容量5000mAh，均压为3.7V。

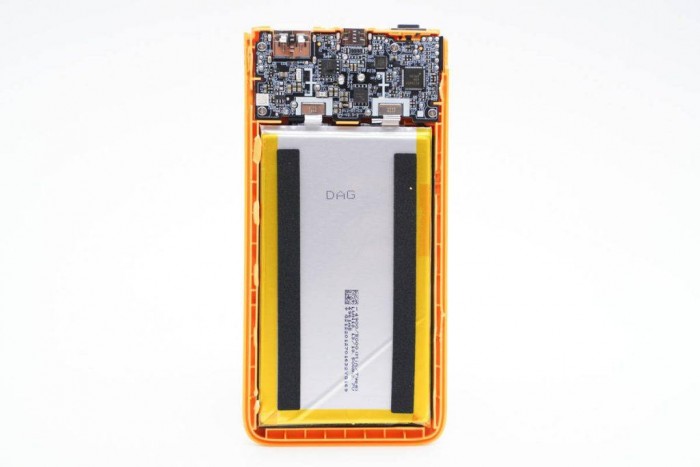

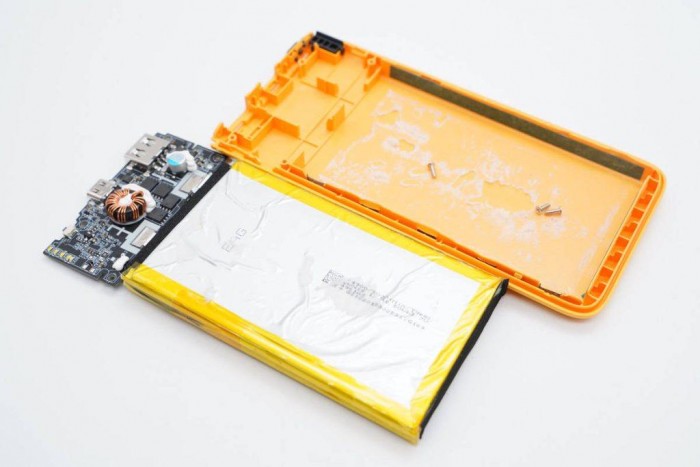

拆掉固定螺丝取出PCB板和电池组，电池组采用双面胶粘贴固定在外壳内部。

电池极耳处贴有泡棉胶填充保护。

电池底部贴有泡棉胶缓冲。

移动电源外壳内部贴有青稞绝缘纸保护电池，防止外壳注塑毛刺划伤电池，加强安全保护。

移动电源侧面指示灯遮光结构特写，防止漏光。

电路板正面特写，中间位置焊接一颗升降压电感，打胶固定及散热，USB-A接口下方是一颗固态电容，打胶固定。左下角热敏电阻导线焊接处打胶加固。

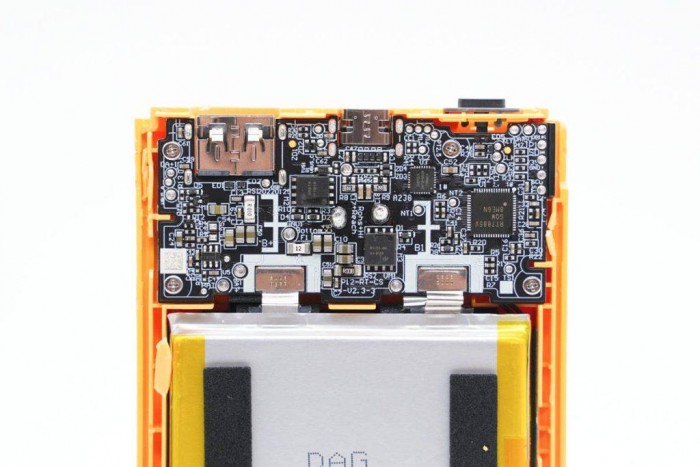

电路板背面则是同步升降压控制器和协议芯片，以及两颗用于同步升降压的开关管，接口数据脚对地均有TVS进行静电保护，防止摩擦产生静电损坏移动电源。

用于电池温度监测的热敏电阻探头特写，确保电池在规定的温度范围内充放电。

通过对移动电源的电池以及PCB观察发现，iQOO 44W闪充移动电源采用2串电池搭配同步升降压拓扑，满足宽范围大功率的输入输出，大幅拓展移动电源的使用范围。

移动电源内置芯海科技 CSU3AF10协议芯片，是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

芯海科技 CSU3AF10 协议芯片 详细资料。

电量指示灯和按钮开关特写，电量指示灯采用双灯，指示快充状态。

电源开关键特写，采用贴片焊接。

内置同步升降压控制器来自Richtek立锜科技，型号RT7885V，这款芯片同时集成了PD协议识别和M0内核MCU，可减少外置元件数量，内置电荷泵，可驱动低成本的NMOS，支持2到4串锂电池充电，支持双向充放电，内置硬件和固件级保护功能，支持过电压保护、输入过流保护等保护功能，支持I2C和GPIO接口，非常适合移动电源使用。

升降压电感特写，采用磁环绕制，三线并联。电感底部打胶加固及散热。

电池端保险丝，滤波电容和电流检测电阻特写。

同步升降压开关管来自AOS万代，AONS36314，NMOS，耐压30V，导阻2.4mΩ，采用DFN5*6封装，四颗同型号，组成H桥。图中为电池端上管。

输出端上管同样为AONS36314。

两颗下管型号同样为AONS36314。

输出端固态滤波电容，120μF 20V。

用于USB-C接口的VBUS开关管，两颗对置串联防止倒灌，来自JSCJ长晶科技，型号CJAB55N03S，NMOS，耐压30V，导阻3.8mΩ，采用PDFN3.3*3.3封装。

USB-A接口的VBUS开关管同样来自长晶科技，型号与USB-C接口的相同。

USB-C母座特写，沉板焊接，黑色胶芯，内部夹钢片更加耐用。

USB-A母座特写，沉板焊接，正负极加宽，支持大电流快充。

电池保护芯片丝印AG4J，用于电池过冲过放和过流保护。

电池保护管与VBUS开关管同品牌，来自JSCJ长晶科技，型号CJAC110N03，NMOS，耐压30V，导阻1.8mΩ，采用PDFN5*6封装。

全部拆解完毕，来张全家福。

充电头网拆解总结

iQOO 44W闪充移动电源采用黄色外壳，辨识度高，做工精细。输出支持iQOO 44W闪充、45W PD快充、40W融合快充三大疾速快充，并且支持30W自充电，在为手机提供快速充电的同时，自身回电速度也非常快。并且支持PPS快充，对主流的Android手机充电兼容性也非常好。

充电头网拆解发现，iQOO 44W闪充移动电源内部采用2串锂电池设计，同功率下板端电流为传统单串方案的一半，可以支持更大功率的充放电，并且发热量也能得到有效控制。移动电源内置芯海科技CSU3AF10协议芯片，是首款在移动电源上应用，支持UFCS融合快充的协议芯片，快充协议支持全面。

同时移动电源内置Richtek立锜科技同步升降压控制器，搭配万代开关管进行电压转换。VBUS开关管和电池保护管均来自长晶科技。电池有热敏电阻检测温度，串联保险丝用于过流保护，多重安全措施，确保移动电源安全使用。

此前很多人还对UFCS融合快充标准抱怀疑态度，认为会雷声大雨点小，但从协会发布标准到厂商实际应用，我们可以看到速度还是相当快的。我们的快充不仅是最快的，我们携手解决问题的速度同样快，相信在vivo开了这个头之后，会有更多的厂商跟进，届时我们普通消费者看上哪个配件就可以选哪个配件是再好不过的了。
