65W的输出功率能够满足笔记本电脑的日常使用需求，也可以满足大功率移动电源的快充需求.下面充电头网就对这款充电器进行拆解，看看华硕这款65W充电器的用料及设计。
华硕ROG65W PD快充外观
充电器自带USB-C输出线缆，这已经是充电头网拆的第三款华硕ROG幻系列笔电适配器了，设计风格完全一样。

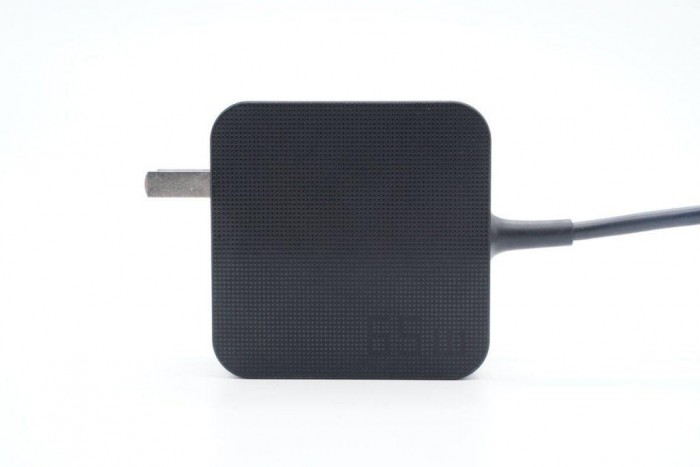

充电器配备固定国标插脚，机身依旧是方块造型，四端弧面过渡，正背面结合采用契合华硕幻系列笔电“点”元素设计，左下角还设有65W字样，表明充电器支持65W快充。

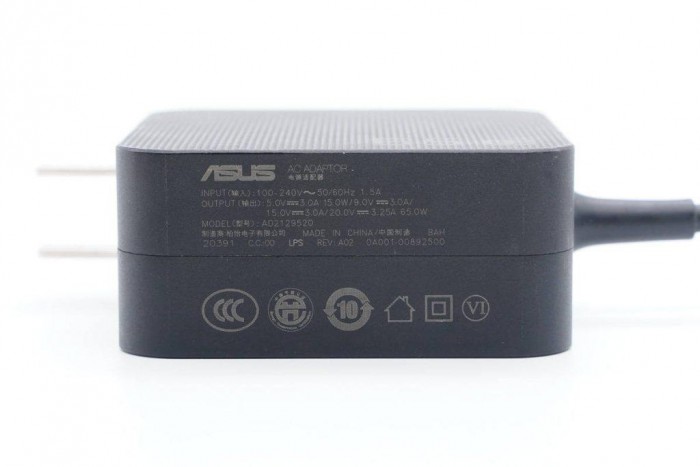

侧面外壳上印有充电器参数
产品型号：AD2129520
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、15V3A、20V3.25A 65W
制造商：柏怡电子有限公司
充电器已经通过了CCC认证、中国节能认证以及VI级能效认证。

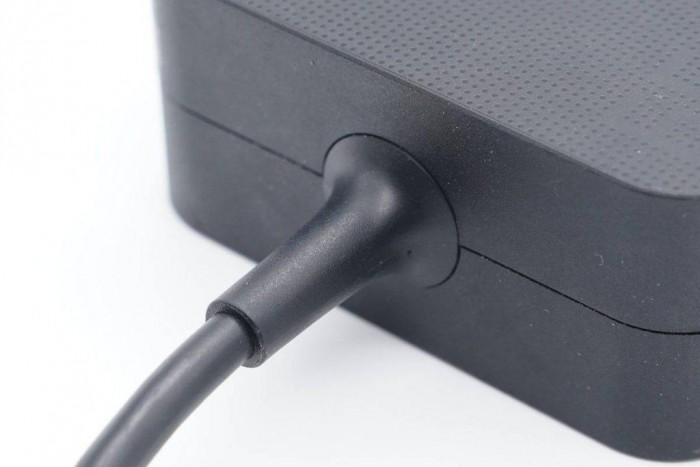

输出线缆做了抗弯折处理。

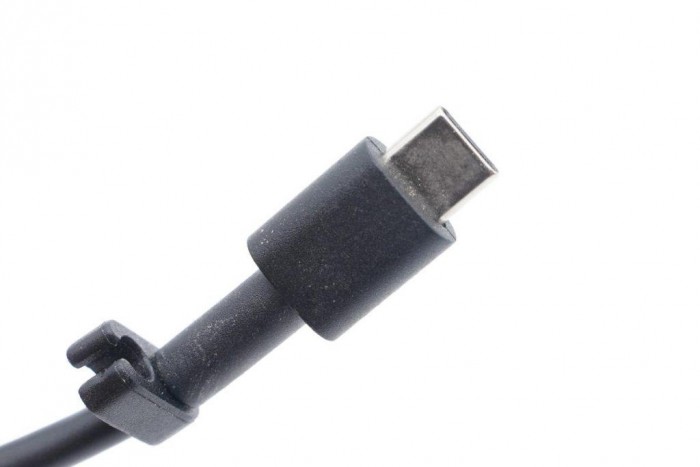

线缆另一对设计有锁扣，方便进行整理携带，线头外壳磨砂方便用户插拔。

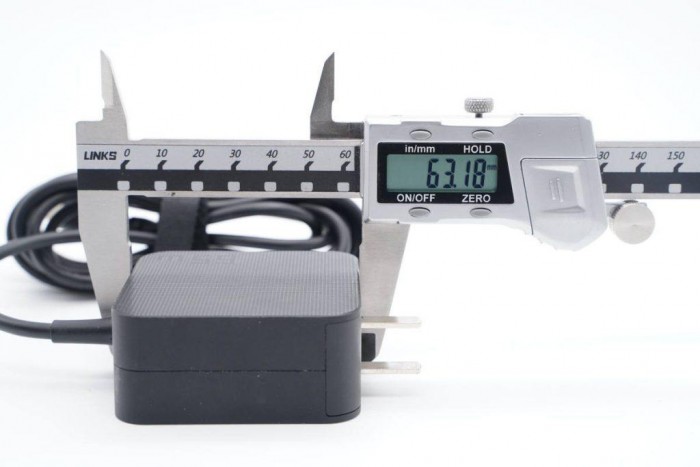

测得充电器机身高度为63.18mm。

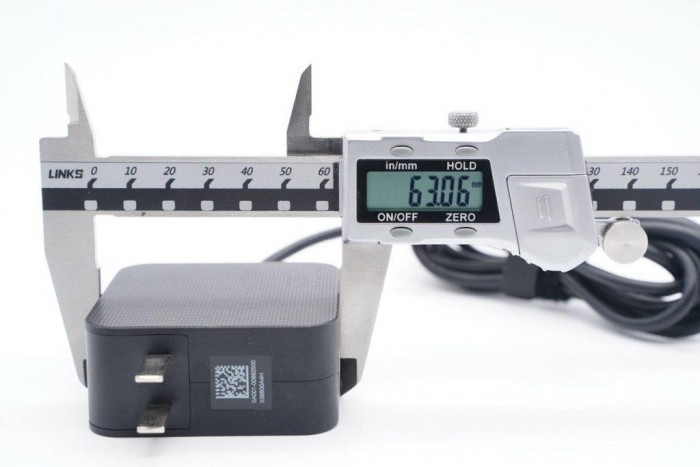

宽度为63.06mm。
厚度为28.56mm。

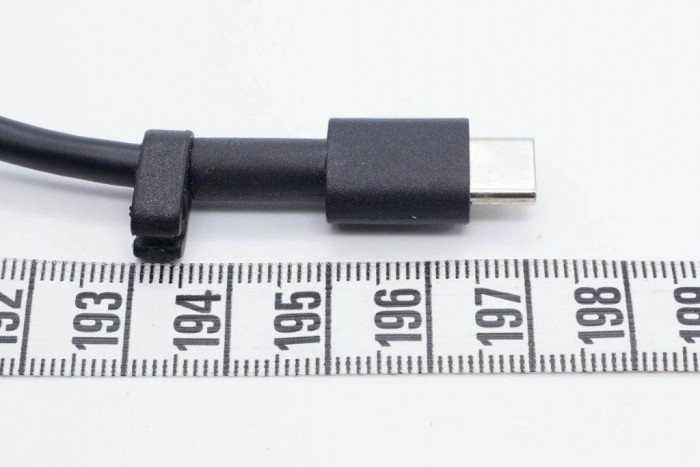

测得USB-C输出线缆的长度约为197cm。

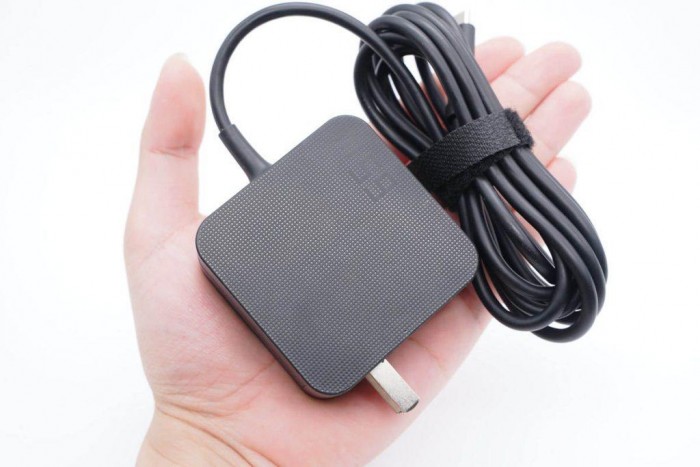

充电器拿在手上的大小直观感受。

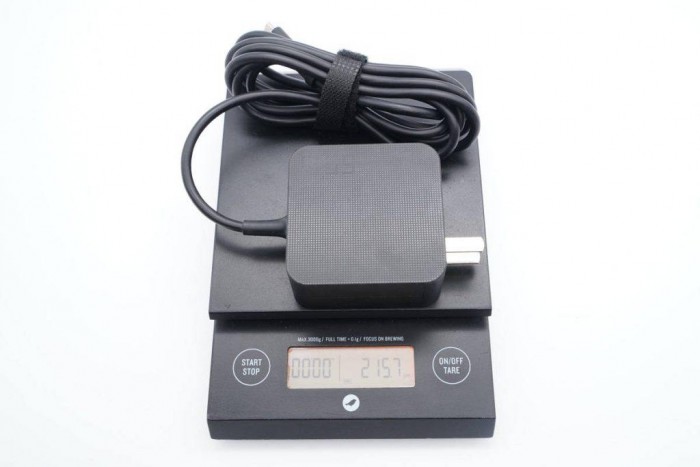

重量约为216g。

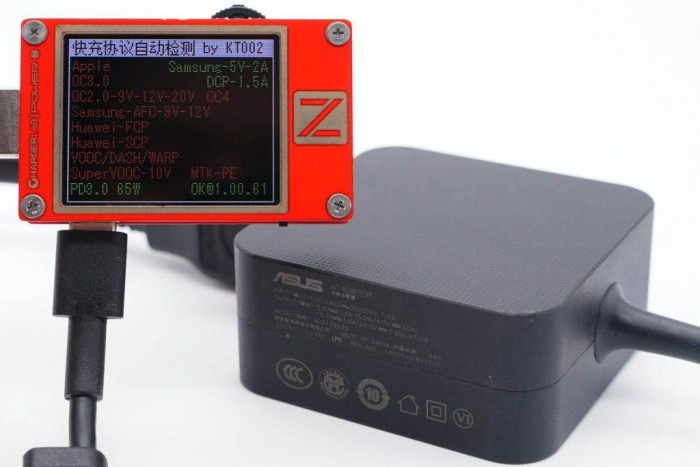

使用ChargerLAB POWER-Z KT002测得充电器只支持PD3.0快充协议。
并且还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位
华硕ROG 65W PD快充拆解
对华硕ROG 65W充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。

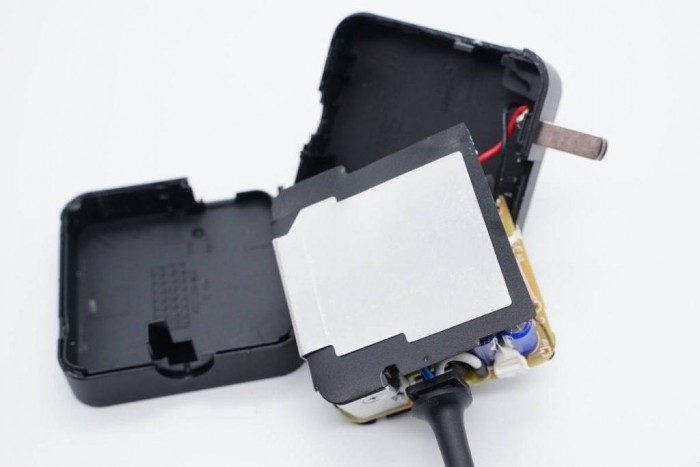

首先沿外壳接缝处拆开外壳，电路板通过红黑导线连接到插脚，电路板元件面覆盖一块铝制散热片。

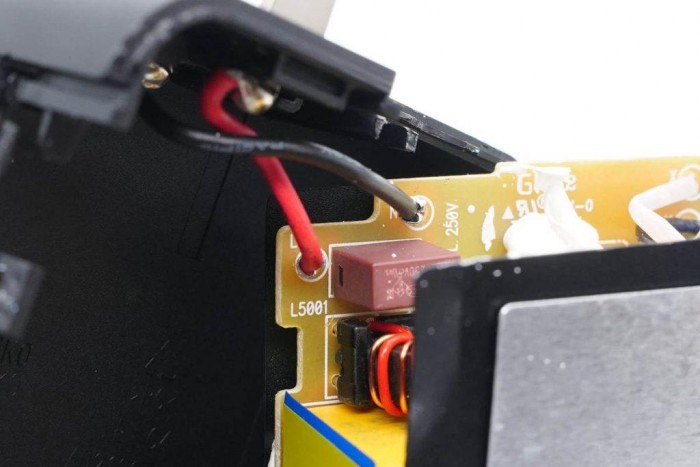

输入端导线冷压端子焊接到PCB，另一端焊接固定到插脚上。
输出导线也是冷压端子焊接，外套热缩管绝缘。其中白线为输出正极，黑线为输出负极，黑线后面的蓝色细线为CC线。
使用游标卡尺测得PCB长度为57.1mm。
PCB宽度为53.1mm。
PCB厚度为24.2mm。
散热片与PCB之间有黑色塑料片绝缘，散热片焊接固定到PCB上。
焊接拆下铝散热片，取下黑色绝缘塑料片，PCB与散热片之间大面积打胶导热绝缘。
充电器中变压器和电解电容均大面积打胶覆盖。
PCB背面也是打了很厚的胶，加大清理难度。
PCB模块正面一览，左上角依次是输入保险丝，EMI滤波电路，整流桥。下方是初级滤波电容，电容右侧是初级开关管，开关管使用螺丝固定散热片。电解电容上方为变压器，变压器右侧是输出滤波电容。
PCB模块背面一览，初次级分界明显。华硕这款65W充电器采用反激架构，宽电压输出，由协议芯片根据设备需求控制充电器输出电压。下面我们从输入端开始了解各个器件。
输入端侧面一览，依次为保险丝，第一级共模电感，X电容，第二级共模电感，整流桥。
电源输入端通过保险丝进入电源，起到过流保护作用。延时保险丝来自贝特电子，出料号932，规格为3.15A 250V。
第一级共模电感，采用磁环绕制，抑制EMI干扰，其中一路漆包线外套红色套管加强绝缘。
安规X电容，容量为0.47μF。
第二颗共模电感采用绿色磁环绕制。
交流输入经过EMI电路后送至整流桥，由整流桥整流成脉动直流电。整流桥来自PY平伟，型号为GBP610，6A 1000V规格。
整流后的脉动直流电通过电解电容滤波成直流电。
电解电容来自Lelon立隆电子，RXR系列小体积电解电容，规格为420V 120μF，耐热105℃。
PWM主控芯片来自RICHTEK立锜，RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，右上角外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。
初级开关管采用东微OSG65R380FF，GreenMOS系列，NMOS，耐压700V，导阻380mΩ，采用TO220F绝缘封装。
变压器采用马拉胶带缠绕绝缘，顶部涂导热胶使用散热片散热。
用于反馈调节输出电压的光耦，丝印K1018。
Y电容横跨在初级与次级之间。
蓝色Y电容特写，来自村田。
同步整流控制器丝印TWZ，SOT23-6封装。
同步整流管来自东微，SFG10R12BF，NMOS，耐压100V，导阻12mΩ，采用SO8封装。
充电器内置协议芯片来自立锜，型号RT7202，这颗协议芯片不仅支持USB PD3.0快充协议，还支持其他私有的快充协议。芯片内部集成MCU，支持宽范围的工作电压，同时内置自适应过压，欠压保护和可编程的过电流保护。
输出VBUS开关管来自DIODES，DMN3009SSS，NMOS，耐压30V，导阻5.5mΩ，采用SO8封装。
输出滤波使用一颗AiSHi电解电容与立隆固态电容并联滤波。
AiSHi电解电容规格为25V680μF。
立隆固态电容为OCRZ系列小体积105℃产品。
规格也是25V680μF。
全部拆解完毕，来张全家福。
充电头网拆解总结
华硕这款65W PD充电器采用国标插脚，自带2米长输出线缆，比较适合在固定场所使用，不太适合日常携带使用。充电器支持5V3A、9V3A、15V3A、20V3.25A四组电压档位，满足笔记本充电的同时还能兼顾手机充电。
充电头网通过拆解发现，华硕65W电源内部设计紧凑，空间利用率很高。电源内部采用立锜的开关电源方案，初级使用RT7791开关电源主控， 支持NTC温度检测，搭配东微GreenMOS OSG65R380FF开关管。同步整流管采用东微SFG10R12BF，协议芯片为立锜RT7202。电源内部使用立隆及艾华电容，整体用料扎实可靠。
