ASML分享High-NA EUV光刻机新进展目标2024-2025年进厂

发表于 2年以前 | 总阅读数：933 次

（via AnandTech）

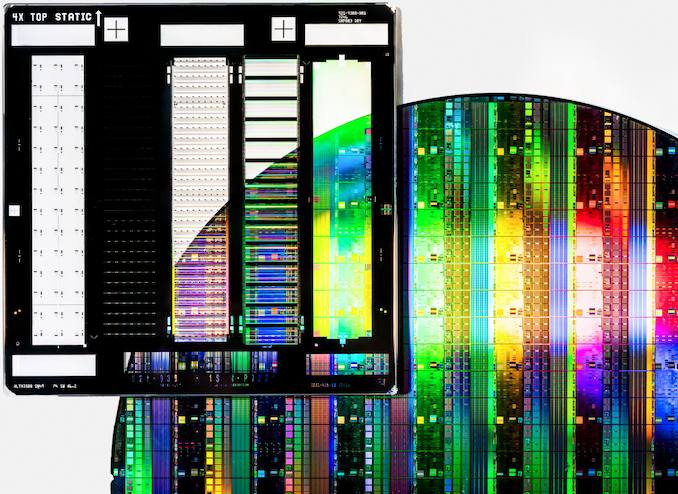

借助 ASML Twinscan NXE:3400C 或类似的系统，结合具有 0.33 数值孔径（NA）的光学旗舰，机器能够提供 13 nm 的精度。

对于单模方法的 7 / 6 nm（间距 36~38 nm）和 5nm（间距 30~32 nm）的工艺节点来说，这样的精度已经足够。

对随着半导体行业向 5 nm 以下（间距 < 30 nm）转进，未来几年可能就需要用到双光刻曝光了。

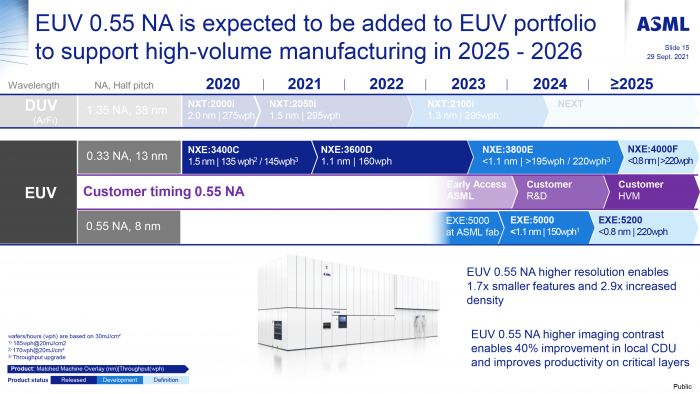

而在后 3nm 节点，ASML 及其合作伙伴正在开发一套全新的 EVU 工具 —— 它就是具有 0.55 高 NA 镜头、能够实现 8 nm 精度、有望消除在更先进制程节点上使用多重曝光的 Twinscan EXE:5000 系列。

新款高 NA 扫描仪仍在开发之中，预计其结构将异常复杂、庞大、且昂贵 —— 每台成本将超过 4 亿美元。

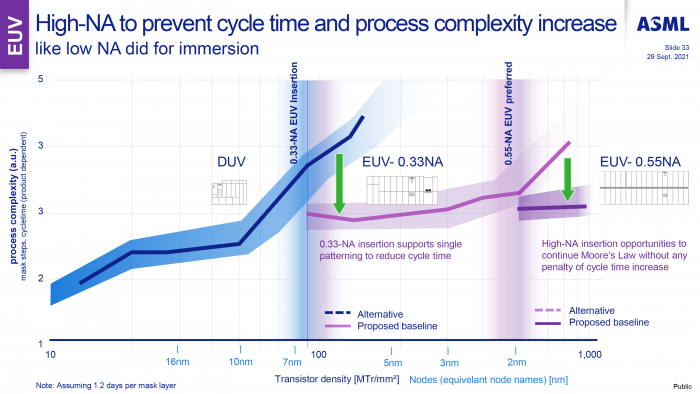

除了新的光学器件，高数值孔径还需要用到新的光源、甚至需要新建晶圆工厂大楼以容纳更大的机器 ——这些无疑都要追加大量的投资。

即便如此，在权衡半导体器件的性能、功率、面积和成本（PPAc）之后，领先的逻辑芯片和存储设备制造商还是更愿意接纳新技术。

这意味着高 NA EVU 扫描仪对后 3 nm 时代至关重要，且各厂商对高 NA 工具的需求也将异常旺盛。

几周前，ASML 透露其高数值孔径 Twinscan EXE:5200 系统（EUV 0.55 NA）在 2022 年 1 季度收到了来自逻辑和 DRAM 客户的多份订单。

此外路透社上周报道称，该公司在五月份澄清将于 2024 年交付试点用的高 NA 扫描仪订单，并将从 2025 年开始交付具有更高生产力的后续型号（超 5 份订单）。

有趣的是，早在 2020 - 2021 年，ASML 就表示已收到来自三大客户的 High-NA 购买意向（无疑是英特尔、三星、台积电），且总计达到了 12 套。

至于 ASML 已开始着手打造的首套 High-NA 系统，其将于 2023 年完工，以供 Imec 和 ASML 客户开展相关研发工作。

ASML 首席执行官 Peter Wennink 表示：“我们正在高 NA EUV 方面取得良好的进展，目前已开始在位于 Veldhoven 的新洁净室中集成首套高 NA 系统”。

ASML 在今年 1 季度收到了多个 EXE:5200 系统订单，且 4 月份收到了额外的 EXE:5200 系统订单。

通过这些预定，ASML 收到了来自三家逻辑芯片和两家存储制造商客户的高 NA 系统订单。

作为 ASML 的下一代高 NA 系统，EXE:5200 将大力推动下一代的光刻性能和生产力的提升。

据悉，ASML 的 Twinscan EXE:5200 系统较常规的 Twinscan NXE:3400C 机器要复杂得多，因而原厂的工具构建工作也需要耗费更长的时间。

该公司希望在未来中期能够交付多达 20 台 High-NA 系统，这可能意味着其客户将不得不奋力争抢这些机器的优先使用权。

Wennink 补充道：“我们还在与供应链合作伙伴展开讨论，以确保在中期达成约 20 套 EUV 0.55 NA 系统的产能”。
